THESEUS-FE烤漆分析介绍
1、烤漆分析简介
白车身涂装工艺中，烤漆一个重要环节。在烤漆过程中，烤漆时间过短会造成车身局部未完全烘干，时间过长则可能会造成白车身变形过大等问题。
实际过程中，为了研究上述问题的解决方法，可以使用有限元分析的方法对烤漆过程进行模拟和预测，进而帮助涂装工艺师判断涂装过程中所需要的烤漆时间。
Theseus-FE软件是德国P+Z公司出版的一款专门模拟车身热问题的软件，对于烤漆模拟都已进行了很好的应用，德国大众等公司均采用此软件对电泳和烤漆过程进行了模拟，并得到了相当理想的结果。

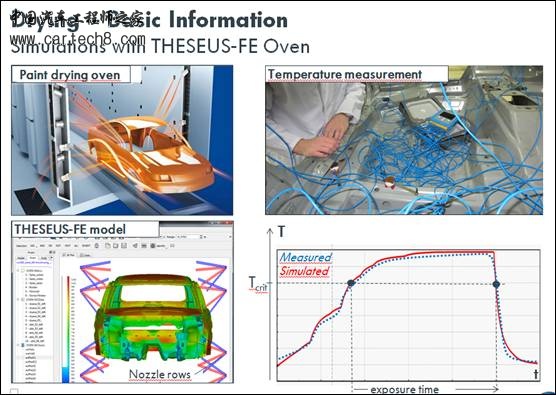

烤漆分析模型及实验对比
2、THESEUS-FE烤漆功能模块介绍
Theseus-FE4.0版本新增加OVEN烤漆模块功能，专门用来模拟汽车在烘房内的温度变化。烤漆模块使用专门的THESEUS-FE求解器和GUI界面。
Oven模块的用途是快速模拟汽车上油漆和胶黏剂的烘干过程。Oven模块中可包含多个车身加热段，称之为Oven sectors。烤漆过程中，还可模拟墙壁上喷管Nozzles向车身喷射热空气的影响。

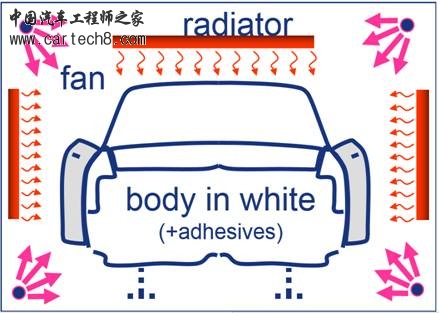

烤漆过程示例
烤漆分析结束后，可使用Theseus-FE的Transformer工具将所得温度结果输出为ABAQUS可用格式，使用ABAQUS模拟计算车身热变形。

烤漆分析流程
3、烤漆分析结果可达到的精度及结果表达方式
烤漆分析目的为获取汽车烘干过程中的温度变化，需采用前处理软件进行网格划分，进而进行烤漆计算得出车身温度变化，也可将温度结果输出为ABAQUS等有限元软件可用格式，进而进行热变形模拟。
厂家计算结果温度误差可控制在2~4℃。
结果表达方式：车身温度随时间的变化情况。

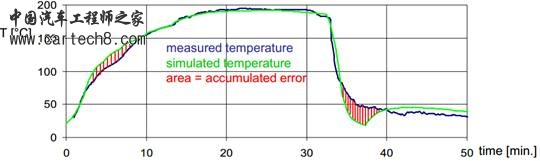

烤漆分析结果对比
