增压器测试 和 增压器试验室建设

liming070766

本看到这里是增压器区，竟然没找到多少增压器相关的帖子。
这就给增压器区灌点水吧。

增压器常规测试：
● 试验验证      Validation
● 热冲击          Thermal Shock
● 轴心轨迹      Shaft Motion
● 性能测试      Performance Test
●下排气测试   Blow-by measurement
● 耐久性测试  Durability Test
● 振动测试      Vibration Test

====。。。。

请专业人士继续追加。。。。

liming070766

黑阿呆

鼓掌！！！ 谢谢分享

liming070766

轴轨迹，测试增压器轴的摆动量，用于增压器核心部件轴的开发，定义中间体内径、浮动轴承内外径、轴外径的设计公差等。

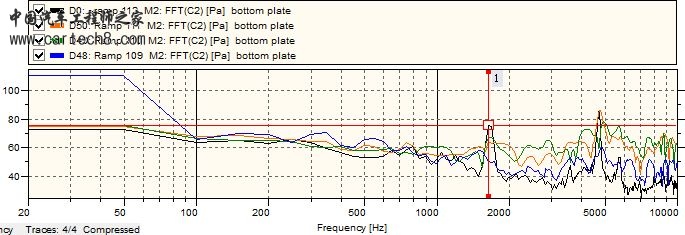

自然频率的测量，用于叶片开发，旋转部件开发等



增压器耐久测试（其中一种）

927235448

来赚个积分好了

liming070766

增压器性能测试中的控制





增压器压气机的性能Map



增压器性能试验室

论坛中如需建立增压器试验能力、建设增压器试验室的朋友，可以联系我，邮箱：liming0707661@126.com

mi174

好好学习学习学习

jie2qiao

有没有 增压器喘振方面的资料

liming070766

jie2qiao 发表于 19-12-2014 22:00
有没有 增压器喘振方面的资料

当压气机处于低流量高背压的工作状态时，进入压气机的空气流向与压气机叶片入口之间产生冲角，当这个角度大到一定程度时，进气流与压气机叶片之间就会有较严重的气流分离，这种情况同样会在扩压器叶片处形成。到达一定程度时，气流就会以周期性的、强烈的脉冲形式表现出来，即气流的压力、速度和流量的急剧的变化。同时表现为发出很大的吼叫声。

下图中箭头指向的虚线是喘振线：
插入不了图片！！！！
见下面回复吧！

喘振的判定方法不一，一些厂家有自己的判定方式，甚至都不予国家实验室的一样。

liming070766

zhangxc1983

楼主很牛的样子！！

liming070766

本人从事压器增压器实验室的设计和建造，对增压器的测试有一点了解，当然，在专业方面需请教经验丰富人士。
下对部分增压器的测试项目和类型贴出。

论坛中如需建立增压器试验能力、建设增压器试验室的朋友，可以联系我，邮箱：liming0707661@126.com
谢谢！

性能试验和耐久性试验，以及开发试验和特殊试验。另外有平台开发试验。
        增压器的性能试验或测试：
压气机Map测试和涡轮机Map测试，需要的性能台架。
如果以压气机为测功器，可以在一个台架测试压气机Map和涡轮机Map。
        耐久试验：
高周疲劳（HCF）
低周疲劳（LCF）
冷热冲击试验（Thermal Cycle）
。。。。。。
以上需要耐久试验室。
        其他开发试验：
密封环密封性能试验，需要润滑油密封测试台；
增压器NVH测试，需要NVH测试模块（软件+硬件包括传感器），有多家公司的产品可选；
增压器回热试验，需要测试台架；
震动试验，需要试验台架+震动台系统；
润滑油流量特性曲线，需要试验台架；
。。。。。。
        其他特殊试验：
包容试验（超速破坏试验），需要测试台架；
轴承温度试验
密封环压差试验
。。。。。。。。
        平台开发测试
轴承系统的开发试验（shaftmotion），需要测试台架+高温润滑系统+位移量测试系统。位移量测试系统有多家可选择；
轴承推力测试，轴承推力测试台
。。。。。。。。

虽然有很多试验都是需要测试台架进行测试，但是不同的测试，测试台架搭建有所不同。

zhaoyuan2015

liming070766 发表于 19-7-2015 19:37
本人从事压器增压器实验室的设计和建造，对增压器的测试有一点了解，当然，在专业方面需请教经验丰富人士。 ...

你好,本人进入车用涡轮增压器行业只有两年多的时间,对于车用涡轮增压器的实验大纲以及规范不大了解,请你是否能提供比较详细的实验台相关内容,非常感谢.
本人的QQ:2535398421 晚上可以联系(白天工作不用该QQ).

liming070766

zhaoyuan2015 发表于 20-7-2015 11:14
你好,本人进入车用涡轮增压器行业只有两年多的时间,对于车用涡轮增压器的实验大纲以及规范不大了解,请你是 ...

首先下载：《GB-T-23341》看看，共两部分。

zzx945

鼓掌！！！ 谢谢分享
