[求助] catia钢板弹簧主片的曲线怎么画?

[复制链接]

该用户从未签到

发表于 4-2-2015 22:22:49 | 显示全部楼层 |阅读模式

汽车零部件采购、销售通信录       填写你的培训需求,我们帮你找      招募汽车专业培训老师


最近在用catia做钢板弹簧的布置及运动校核,但在catia里草图没有弧长的约束不知道怎么画,请教大神帮帮忙


先谢谢!

该用户从未签到

 楼主| 发表于 6-2-2015 22:03:32 | 显示全部楼层
关键是曲率半径和弦长都是不确定的,不好做参数驱动啊。
回复 支持 反对

使用道具 举报

  • TA的每日心情
    开心
    21-11-2015 08:01
  • 签到天数: 9 天

    [LV.3]偶尔看看II

    发表于 11-2-2015 09:37:47 | 显示全部楼层
    专业技术比较强,俺不是很懂!
    回复 支持 反对

    使用道具 举报

  • TA的每日心情
    郁闷
    22-5-2021 16:26
  • 签到天数: 20 天

    [LV.4]偶尔看看III

    发表于 11-2-2015 15:38:12 | 显示全部楼层
                                          换软件……
    回复 支持 反对

    使用道具 举报

    该用户从未签到

    发表于 19-3-2015 00:34:32 | 显示全部楼层
    CATIA参数化时,长度,弧高,曲率半径相互关系好确定。但转换到曲率半径为无穷大即平直状态时,很不好处理。

    评分

    参与人数 1积分 +2 收起 理由
    清雅轩 + 2 回帖有奖【论坛口号→知无不言,言无不尽】

    查看全部评分

    回复 支持 反对

    使用道具 举报

  • TA的每日心情
    慵懒
    14-3-2017 22:43
  • 签到天数: 1 天

    [LV.1]初来乍到

    发表于 6-6-2015 20:50:45 | 显示全部楼层
    是的。这个有点难,误差就有点大了
    回复 支持 反对

    使用道具 举报

  • TA的每日心情

    10-4-2019 10:00
  • 签到天数: 8 天

    [LV.3]偶尔看看II

    发表于 16-7-2015 08:53:58 | 显示全部楼层
    弧长可以通过弹簧伸直长度与弧高来确定,但是误差比较大,且要分段进行约束。

    评分

    参与人数 1积分 +2 收起 理由
    清雅轩 + 2 回帖有奖【论坛口号→知无不言,言无不尽】

    查看全部评分

    回复 支持 反对

    使用道具 举报

  • TA的每日心情
    奋斗
    12-4-2017 21:23
  • 签到天数: 6 天

    [LV.2]偶尔看看I

    发表于 6-4-2017 23:09:00 | 显示全部楼层

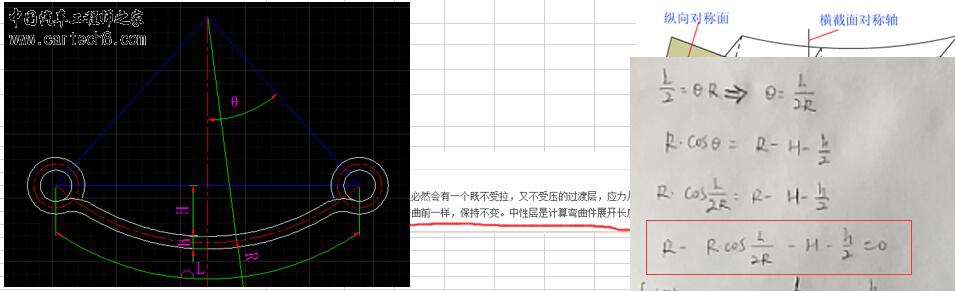

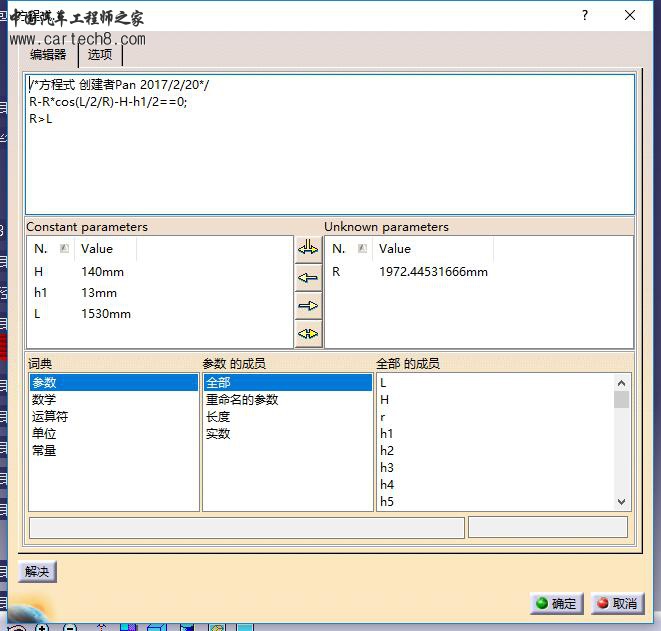

    半径R和作用长度L的关系是一个超越方程,知识工程模块----knowledge Advisor-----Set of Equtions工具可以解出R。但实体建模感觉只能作出正弧高的板簧,压平和反弓作不出来。请高手指点如参数化实现正-压平-反弓弧高的板簧 模型?
    回复 支持 反对

    使用道具 举报
