HyperWorks软件在发动机连杆结构改进中的应用

大洪

　　概述
　　发动机连杆用于连接活塞与曲轴，并把活塞承受的气体压力传给曲轴，使活塞的往复运动变成曲轴的旋转运动。连杆工作时，承受活塞顶部气体压力和惯性力作用，这些力的大小和方向都是周期性变化的，因此，连杆受到的是压缩、拉伸和弯曲等交变载荷。如果连杆失效，缸体和缸盖都将受到冲击，甚至发生捣缸事故。
　　1 连杆计算案例
　　某发动机连杆在疲劳试验中发生大头断裂，断裂位于螺栓孔最后一道螺纹截面，失效形式如图1所示。
　　

　　2 连杆有限元计算数据
　　2.1 连杆有限元模型
　　

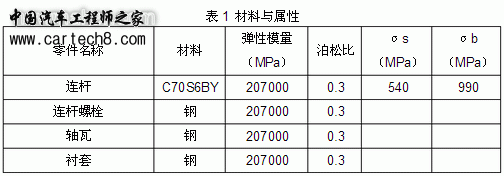

　　2.2材料与属性
　　

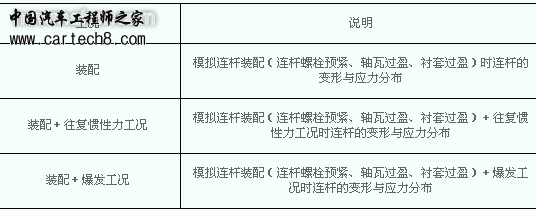

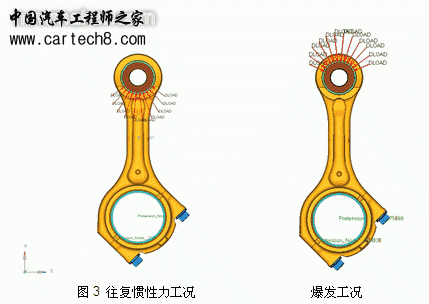

　　2.3 连杆有限元计算工况
　　

　　

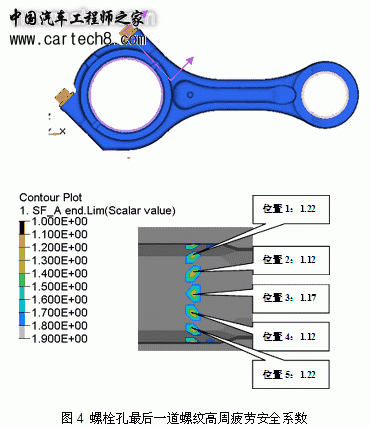

　　3 连杆断裂位置疲劳安全系数计算结果
　　

　　结论：该危险截面疲劳安全系数偏低，不满足要求。
　　4 连杆断裂原因

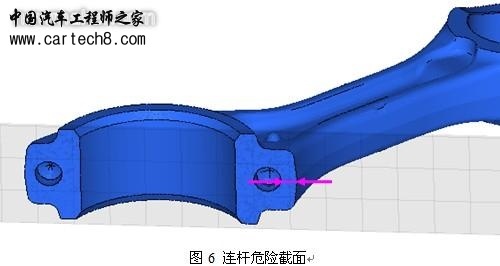

　　4.1斜切口连杆螺栓孔最后一道螺纹截面受力状态分析
　　往复惯性力工况断裂截面承受拉伸、弯曲组合应力，爆发工况断裂截面承受压缩、弯曲组合应力，在交变载荷和应力集中的作用下，连杆大头螺栓孔末端截面发生断裂。
　　

　　5 连杆结构改进措施
　　5.1使用HyperMorph减小螺栓孔直径，增加断裂截面壁厚
　　

　　由于连杆外部轮廓受运动干涉限制不能更改，因此考虑减小螺栓直径，将螺栓孔直径Φ14减为Φ12，为保证计算精度，使用HyperMorph减小螺栓孔直径。
　　

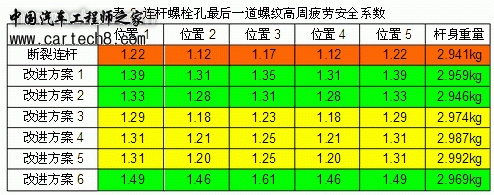

　　螺栓孔疲劳计算结果见表2

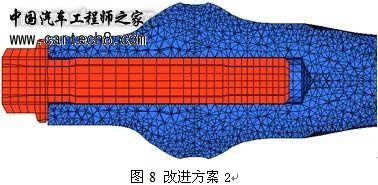

　　5.2 螺栓配合长度增加2mm
　　

　　螺栓孔疲劳计算结果见表2
　　5.3借鉴其它连杆加强方式

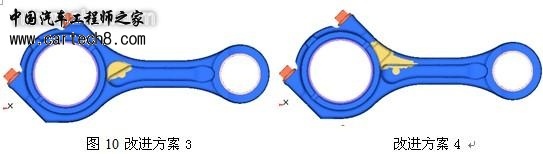

　　借鉴其它连杆加强方式做出改进方案3、改进方案4
　　

　　

　　5.4 使用OptiStruct优化大头结构

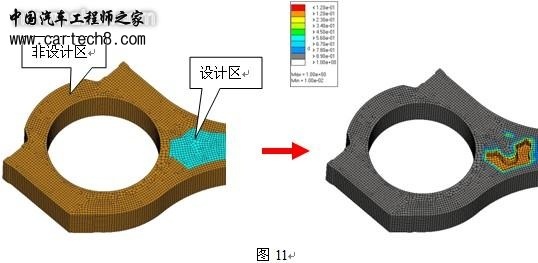

　　连杆大头局部拓扑优化
　　优化目标：连杆螺栓孔最后一道螺纹应力最小
　　约束：设计区体积百分比
　　工况：往复惯性力工况、爆发工况
　　

　　根据优化结果做出的改进方案5
　　

　　螺栓孔疲劳计算结果见表2

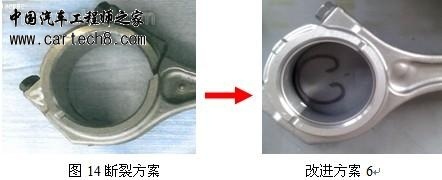

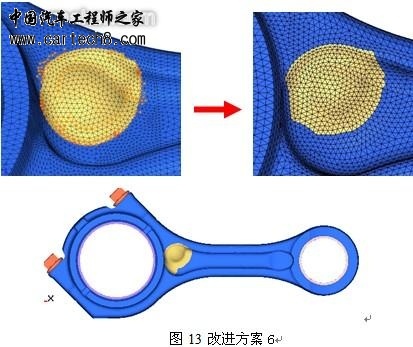

　　使用HyperMorph对改进方案5过渡圆角进行调整，得出改进方案6。
　　

　　螺栓孔疲劳计算结果见表2
　　

　　6分析结论
　　改进方案1、改进方案2、改进方案6断裂位置疲劳安全系数大于1.3，满足要求。改进方案1和方案2杆身增重较小，但更换连杆螺栓会增加生产成本，所以选择方案6。
　　经疲劳试验证明，使用OptiStruct、HyperMorph做出的连杆优化方案6满足要求。
　　
