[设计匹配] 低功耗无Y电容原边调整充电器的设计

[复制链接]


该用户从未签到

发表于 1-5-2015 09:48:04 | 显示全部楼层 |阅读模式

汽车零部件采购、销售通信录       填写你的培训需求,我们帮你找      招募汽车专业培训老师


  摘要

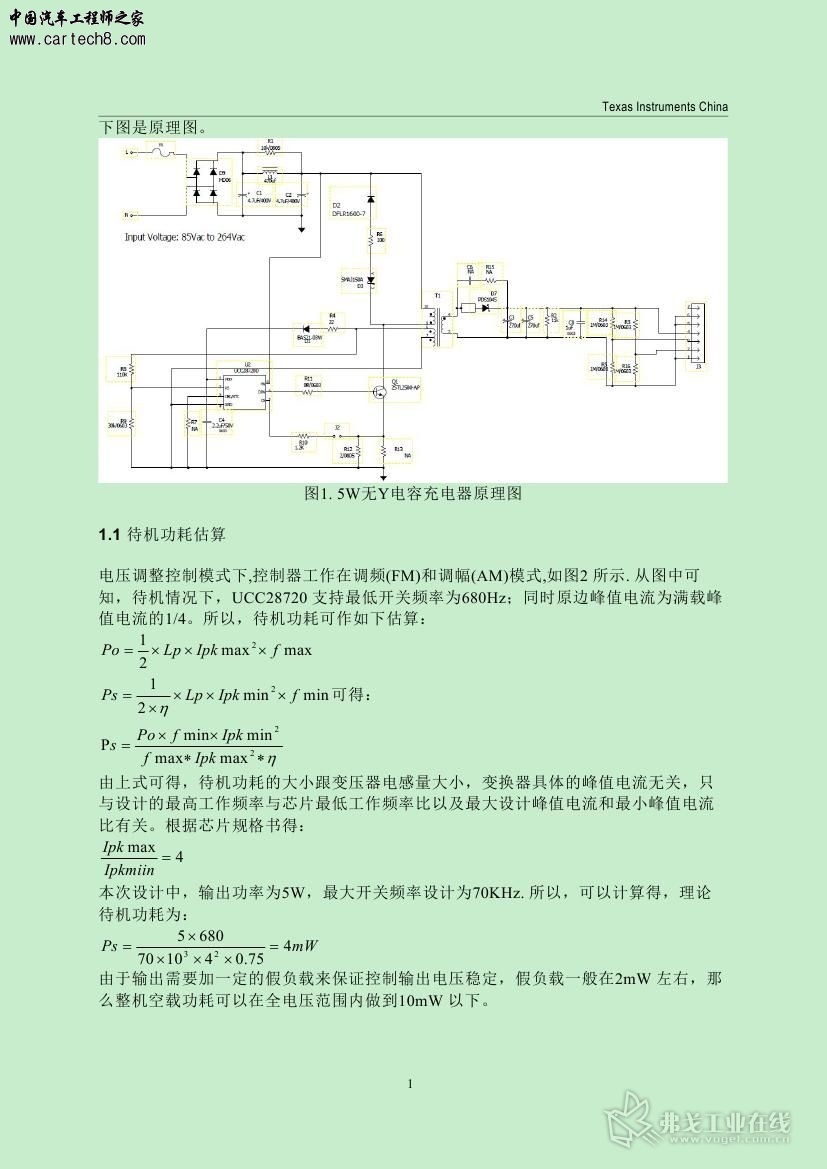

  本文介绍了一款使用TI 控制芯片UCC28720 设计的5W 无Y 电容充电器方案,并且介绍了一种变压器结构设计,在去除了Y 电容的情况下依然能够通过EMI 测试;同时,整机待机功耗在全电压范围内低于10mW。由于UCC2820 是专为驱动三极管设计的原边调整控制器,使得整机的成本更有优势。
  1 电源方案介绍
  随着智能手机以及平板电脑的普及。手机充电器的要求也越来越高。其挑战主要来源于两个方面。第一,低待机功耗。由于充电器通常都插在插座上,而且大多数时间都不在执行充电工作。但是,它们仍然会消耗电能,因而浪费了能源和用户的金钱。如何降低这些装置的待机功耗,从而节省电能、满足政府法规要求,以及为用户节省金钱,已显然是设计工程师必须面对的问题。IEC 五星级能耗要求空载时设备消耗的功率必须小于30mW。
  第二,EMI 性能。由于充电器的体积非常小,成本控制严格,所以滤波器的使用受到限制, 另一方面,原副边漏电流的限制也使得越来越多的厂商采用了无Y 电容方案。这给EMI 的设计提出了极大的挑战。

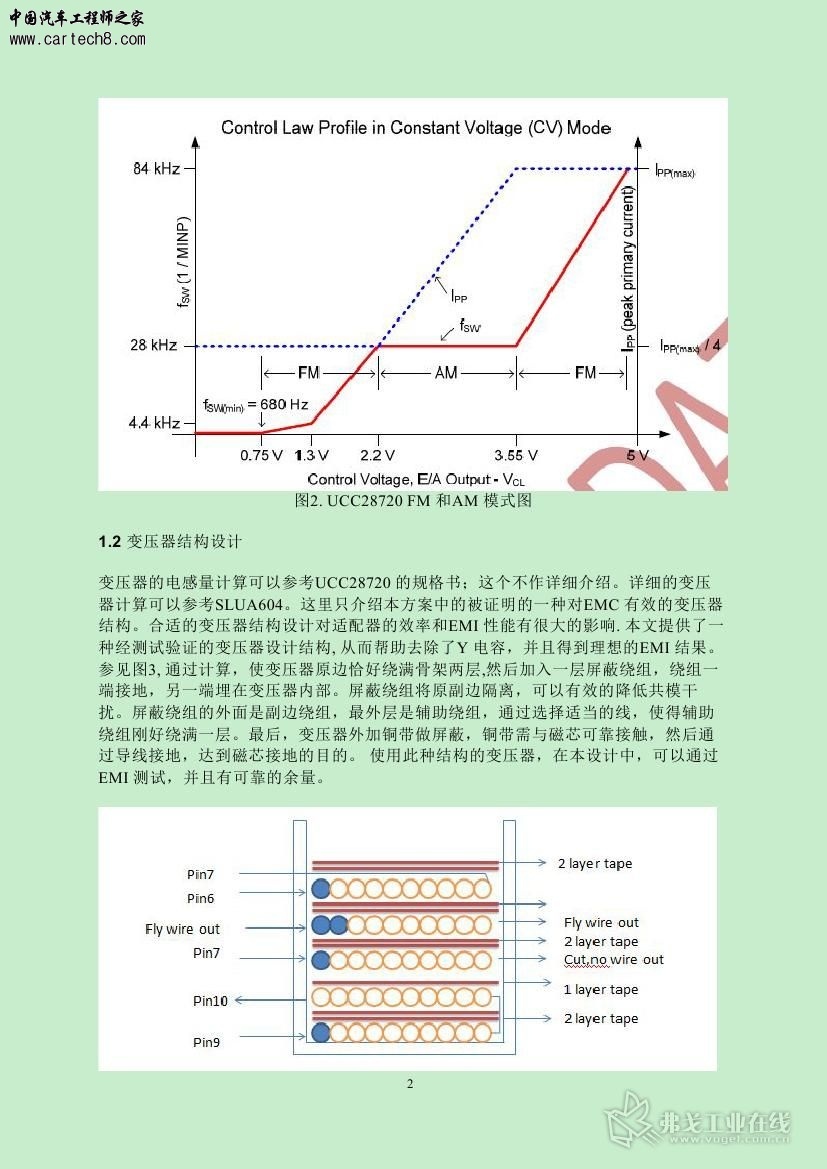

  本方案采用了UCC28720 控制的5V@1A 反激变换器,介绍了一种特殊的变压器结构,成功去除了Y 电容了。同时由于UCC28720 是一款原边反馈变换器,从而消除了光藕及副边反馈线路,节约了成本并提高了可靠性。

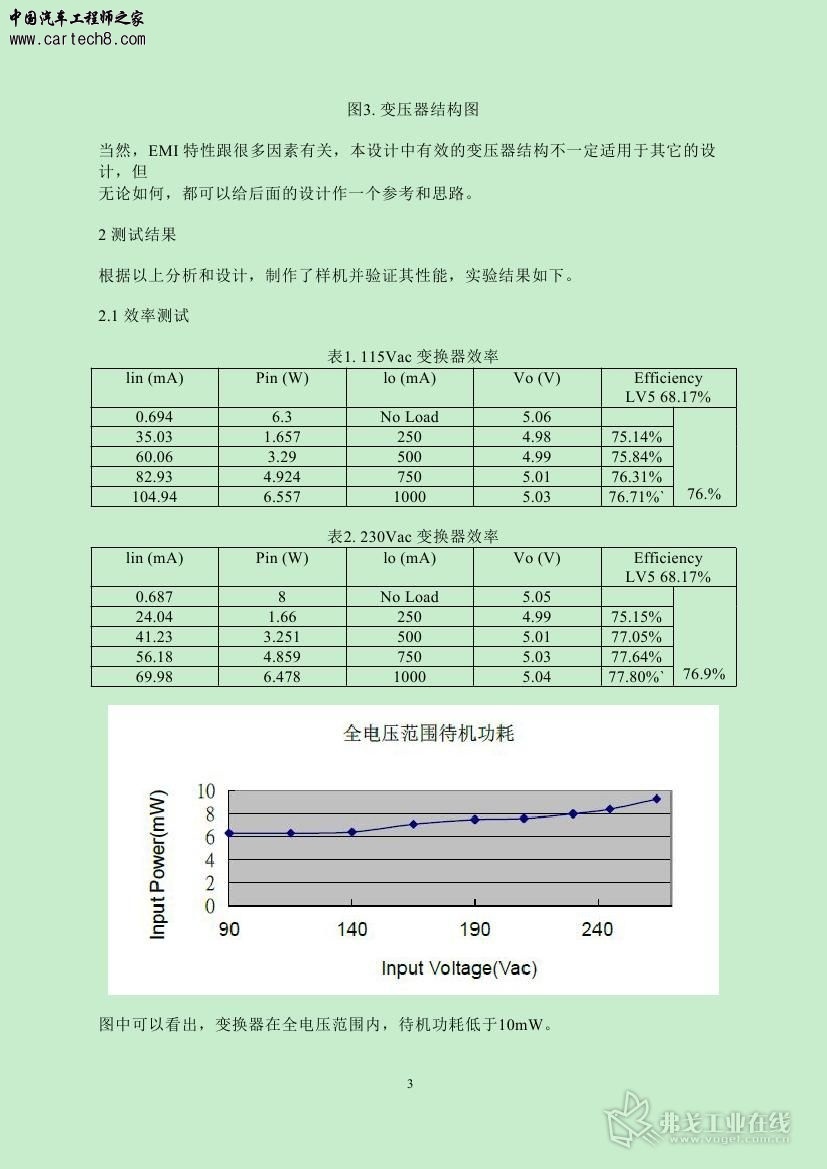

  UCC28720 集成了高压启动,调频调幅两种模式,使得整个变换器的待机功耗可以在全电压范围内小于10mW,已经远远优于五星级标准。






本帖被以下淘专辑推荐:



该用户从未签到

发表于 5-4-2025 18:33:00 | 显示全部楼层
回复帖子:

关于低功耗无Y电容原边调整充电器的设计,这是一个创新的电子工程方案。基于TI控制芯片UCC28720设计的充电器,其性能卓越,尤其在低功耗方面表现突出。该充电器采用无Y电容设计,变压器结构设计精巧,成功通过EMI测试,表明其优良的电磁兼容性。同时,整机待机功耗极低,全电压范围内低于10mW,为用户节约电能和费用。UCC2820控制器专为驱动三极管设计的原边调整方案,使成本更具优势。该电源方案符合现代智能手机和平板电脑的充电需求,是一种高效、环保的电源解决方案。期待进一步的研发和市场应用。
回复 支持 反对

使用道具 举报



该用户从未签到

发表于 5-4-2025 18:33:00 | 显示全部楼层
作为一款汽车工程师,对低功耗充电器设计很感兴趣。该帖介绍的低功耗无Y电容原边调整充电器设计颇具创新性。利用TI控制芯片UCC28720设计,巧妙通过变压器结构设计去除了Y电容并顺利通过了EMI测试,使得充电器在性能上得以优化。特别是在待机功耗方面,全电压范围内低于10mW的设计,显著提高了能源利用效率,为用户节省了金钱和时间。此外,该充电器采用的UCC2820原边调整控制器能够显著降低成本。期待这款产品的上市与应用推广。总体而言,这是一款富有创新和实用价值的充电器设计方案。
回复 支持 反对

使用道具 举报



该用户从未签到

发表于 5-4-2025 18:33:00 | 显示全部楼层
针对低功耗无Y电容原边调整充电器的设计,该方案采用TI控制芯片UCC28720,有效去除Y电容同时满足EMI测试要求。该充电器具备以下专业优势:

1. 创新电源方案:利用UCC2820原边调整控制器的特性,实现低成本高效能。
2. 低待机功耗设计:在全电压范围内待机功耗低于10mW,显著节约能源和用户成本。
3. 优秀的变压器结构设计:确保在去除Y电容的情况下仍能满足性能要求。
4. 广泛应用:适应智能手机、平板电脑等设备的充电需求,满足市场趋势。

此设计体现了节能、高效、紧凑的专业标准,为现代电子设备提供优质的充电解决方案。
