  近年来碳纤维这一高强度、轻量化的材质被不少汽车制造厂商引入到旗下的高性能车型中,碳纤维车身覆盖件、碳纤维尾翼、连内饰板也用上了碳纤维……但是鲜有厂商愿意将碳纤维应用到民用车的“跑鞋”――轮圈上。

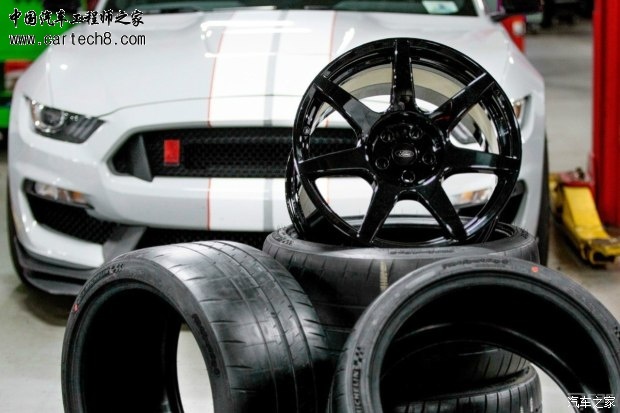

  考虑到碳纤维本身耐冲击性较差,以及克服这一问题需要投入更多成本等因素,尽管实现起来难度不高,但愿意将碳纤维材质引入到民用车轮圈中的,曾经就仅有小众的柯尼塞格。直到今年年初,福特带来了基于全新一代野马打造的Shelby GT350R,其采用的碳纤维轮圈再一次引起了关注。
  世界首款?不是还有柯尼塞格Agera R么?
  柯尼塞格Agera R的确是世界上第一款采用中空式、一片式全碳纤维轮圈的民用车,独有的Aircore空心技术,轮圈的重量维持在一个低水平(每个重量约6kg)同时也减少了20%的簧下质量。以近期推出的One:1为例,一套这样的轮圈配上米其林Pilot Sport Cup 2轮胎要价60000欧元……既然你都买得起柯尼塞格了,就别在意这点小钱啦。


  而柯尼塞格作为一个专产超跑的小厂商,其产量之少大家都懂。因此福特也有十足的自信表示:GT350R是世界上首款标配了碳纤维轮圈的量产车,而这款轮圈也是世界上第一款量产化的碳纤维“跑鞋”――尽管GT350R今年的产量也就只有37台。
  那么,福特是怎么搞他们的碳纤维轮圈呢?
  新车发布了近半年,福特在最近才透露了轮圈的详细信息。首先他们找来了常年将碳纤维玩弄于手掌心的Carbon Revolution共同设计,为了确保这套轮圈能够达到民用车辆的耐久度,他们先后进行了包括撞击、紫外线/化学暴露以及极端热耐久性等测试。

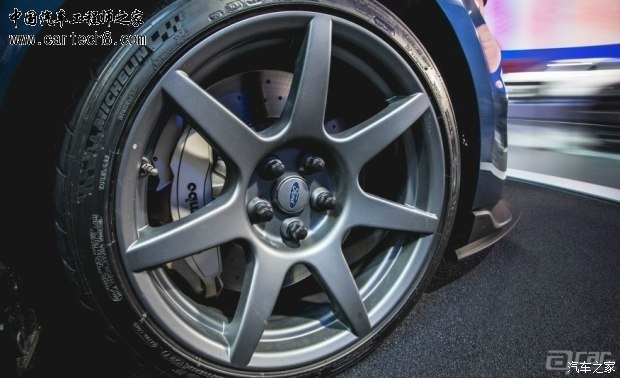

  而作为最大的亮点,福特与Carbon Revolution为这套轮圈引入了NASA技术,wow,NASA,看起来很高级。和很多其他各行各业厂商动不动扯NASA技术不同,他们并没有去污蔑这4个英文字母。于是在GT350R的前轮中,便出现了等离子弧陶瓷喷涂技术。在喷涂后,GT350R的前轮便拥有了一层据称“坚硬如钻石”的涂层。


  涂层的用处,主要就是为了确保碳纤维轮圈在制动时有较高的耐热度。至于为何只应用于前轮,相信是考虑到成本以及前轮负荷、制动系统工作时前轮耐热要求更高等问题。
  所以,这套19寸碳纤维轮毂到底有什么厉害之处?
  首先单个轮圈的重量仅为8.6kg,如果将材质换成铝合金的话,其重量可能会飙升至15kg。另外,每个轮圈都能为GT350R降低5.9kg簧下质量。同时,惯性矩也大幅降低超过40%。配合更出色的空气动力学设计、反应更快的MagneRide电磁阻尼悬挂、来自米其林的Pilot Sport Cup 2轮胎,同样使用碳纤维材质,最高工作温度达900°C的制动碟,新车的操控表现可想而知。


  后记:
  尽管今年的实际产量只有37台,但配上碳纤维轮圈的GT350R也的确算是业界创举。如果非要抱怨什么的话,这轮圈的造型也实在太普通。此外为了更好的保护效果,性感的碳纤维花纹也只能埋没在高亮黑金属漆料之下――反正这些也不会有太多人在意了。

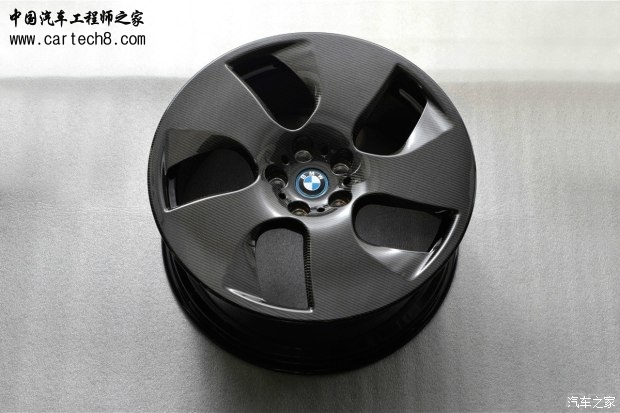

  毕竟在确保耐用性这一环上制造商就要花很多功夫,因此不凹造型也是正常的,样子比较有意思的,大概就是2014年宝马推出的这款碳纤维轮圈――只可惜是试验性的概念作品。


本帖子中包含更多资源

您需要 登录 才可以下载或查看,没有帐号?注册 新浪微博登陆

x

本帖被以下淘专辑推荐:

  • TA的每日心情
    开心
    8-10-2015 17:26
  • 签到天数: 3 天

    [LV.2]偶尔看看I

    新浪微博达人勋

    发表于 27-9-2015 09:33:56 | 显示全部楼层
    是牛逼啊。就是纹路没了不好看
    回复 支持 反对

    使用道具 举报

  • TA的每日心情
    开心
    13-1-2016 07:55
  • 签到天数: 7 天

    [LV.3]偶尔看看II

    新浪微博达人勋

    发表于 11-1-2016 14:50:53 | 显示全部楼层
    还是有纹路好看,为啥喷漆的时候不模拟个。
    回复 支持 反对

    使用道具 举报

  • TA的每日心情
    无聊
    17-3-2016 13:10
  • 签到天数: 1 天

    [LV.1]初来乍到

    新浪微博达人勋

    发表于 17-3-2016 23:20:16 | 显示全部楼层
    好牛,学习学习,目的是水一个,加点积分
    回复 支持 反对

    使用道具 举报

  • TA的每日心情
    无聊
    7-3-2016 23:11
  • 签到天数: 4 天

    [LV.2]偶尔看看I

    新浪微博达人勋

    发表于 12-5-2016 22:48:58 | 显示全部楼层
    有一个进步

    回复 支持 反对

    使用道具 举报

  • TA的每日心情
    慵懒
    21-4-2016 08:50
  • 签到天数: 11 天

    [LV.3]偶尔看看II

    新浪微博达人勋

    发表于 12-6-2016 17:36:16 | 显示全部楼层
    表示有纹路的看上去更漂亮
    回复 支持 反对

    使用道具 举报

  • TA的每日心情
    开心
    21-10-2016 11:34
  • 签到天数: 18 天

    [LV.4]偶尔看看III

    新浪微博达人勋

    发表于 19-9-2016 09:42:22 | 显示全部楼层
    不喷漆外观就好太多了
    回复 支持 反对

    使用道具 举报

  • TA的每日心情
    擦汗
    21-11-2016 21:49
  • 签到天数: 4 天

    [LV.2]偶尔看看I

    新浪微博达人勋

    发表于 27-10-2016 13:56:26 | 显示全部楼层
    感觉全世界都在搞碳纤维
    回复 支持 反对

    使用道具 举报

  • TA的每日心情
    无聊
    20-1-2017 16:01
  • 签到天数: 22 天

    [LV.4]偶尔看看III

    新浪微博达人勋

    发表于 1-12-2016 13:57:06 | 显示全部楼层
    我们单位也有,还处在验证阶段。说实话,真正应用到大众消费的车上还早呢……看看热闹得了。
    回复 支持 反对

    使用道具 举报

  • TA的每日心情
    无聊
    8-12-2016 11:56
  • 签到天数: 7 天

    [LV.3]偶尔看看II

    新浪微博达人勋

    发表于 11-12-2016 20:27:39 | 显示全部楼层
    我记得好像福特也出了一款吧
    回复 支持 反对

    使用道具 举报

  • TA的每日心情
    无聊
    2-3-2017 18:18
  • 签到天数: 18 天

    [LV.4]偶尔看看III

    新浪微博达人勋

    发表于 5-1-2017 13:14:32 | 显示全部楼层
    进来看看热闹~
    回复 支持 反对

    使用道具 举报

  • TA的每日心情
    郁闷
    24-7-2017 11:48
  • 签到天数: 22 天

    [LV.4]偶尔看看III

    新浪微博达人勋

    发表于 6-7-2017 13:35:18 | 显示全部楼层
    很牛啊,很喜欢
    回复 支持 反对

    使用道具 举报

  • TA的每日心情
    郁闷
    28-3-2019 09:29
  • 签到天数: 27 天

    [LV.4]偶尔看看III

    新浪微博达人勋

    发表于 19-3-2019 09:03:34 | 显示全部楼层
    厉害啊啊啊啊啊啊啊啊啊啊啊啊啊
