[设计造型] 原创如鱼游水 长安欧尚风洞试验探秘

[复制链接]

该用户从未签到

新浪微博达人勋

发表于 8-8-2015 09:31:45 | 显示全部楼层 |阅读模式

CQI(9,11,12,15,17,23)特殊工艺评估       Adams_car高级应用培训   振动噪声基本原理方法
美国/欧洲几何尺寸和公差(GD&T)培训    车身尺寸优化尺寸工程      汽车消声器设计,声学材料
大众,通用和福特对供应商期望和要求     汽车行业审核VDA6.X        高层,中层,基层培训





  "风阻系数"这个词,想必大家不会陌生。对于家用车来讲,风阻系数往往是越低越好。粗略来看,在80km/h的速度下,风阻系数若能下降10%,对应油耗则能降低7%。轿车因为拥有更流畅的外形结构和更大的设计广度,因此拥有更佳的风阻系数,一般是徘徊在0.3-0.4之间。而对于MPV车型来讲,方正的身材、较短的车头比例限制了它们的发挥,不过仍然有厂商愿意在MPV上"较真儿",近日长安汽车针对欧尚车型邀请小范围媒体的风洞试验就体现了这种"专啃硬骨头"的态度。

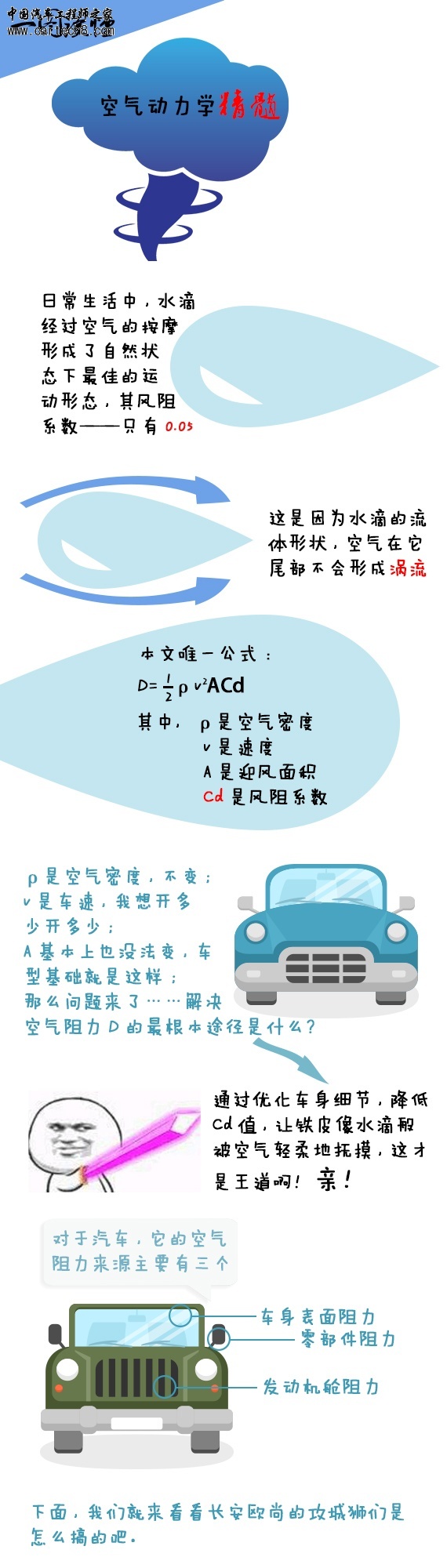

  长安欧尚的风阻系数低至0.334,这在MPV车型中已经是个遥遥领先的成绩了。到底工程师们进行了哪些细节优化?在进入正题之前,编辑还是先带大家回顾有关风阻系数的一些基本概念。


  长安欧尚车身设计细节

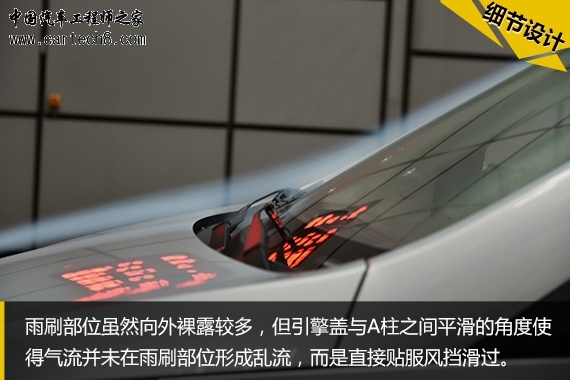

  前面提到,让空气轻柔地滑过物体表面,是降低风阻的重要方法。欧尚通过通过优化A柱角度、车顶扰度等做到了这一点,而这需要在车型设计之初就进行大量的计算机模拟仿真。

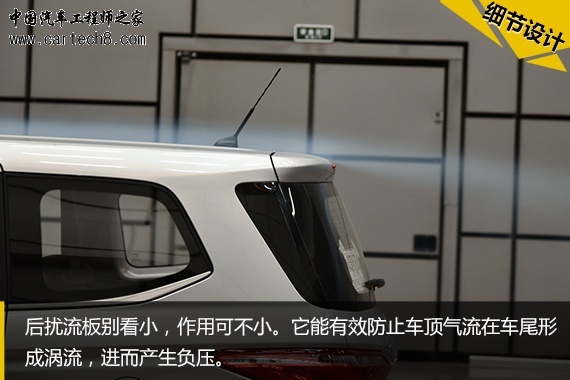

  车顶流向车尾的气流,通过扰流板解决涡流问题。那么从汽车侧面滑过的气流如何处理呢?我们继续往下看。

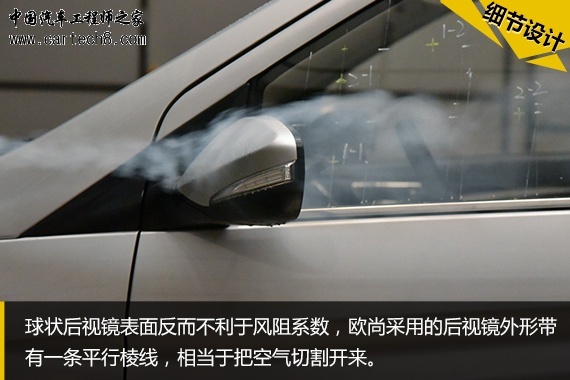

  后视镜是最让外形工程师头疼的地方,往往是好看的后视镜,风阻、风噪都比较严重;风阻低的后视镜呢,要么面积太小不实用,要么就不好看。个人认为欧尚外后视镜的设计兼顾了外形效果和空气扰动,一举两得。

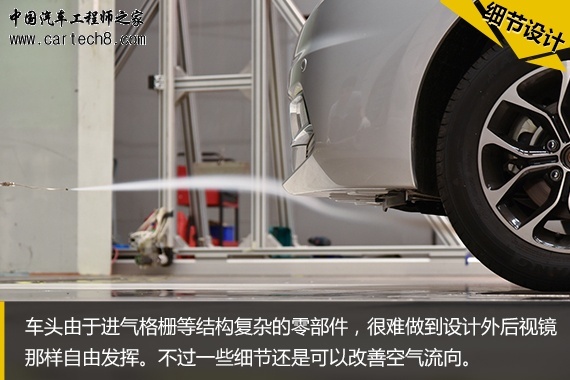

  前唇向下突出一点,可以有效引导空气从底盘流过,而非直接进入下格栅。其实在高速行驶中,进气格栅部位进入的空气远远多于发动机需要的空气量,因此这种细节的设计能有效降低进气格栅带来的额外风阻。
  长安欧尚风噪测试

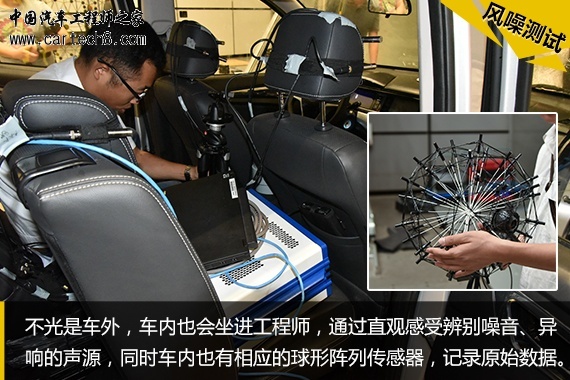

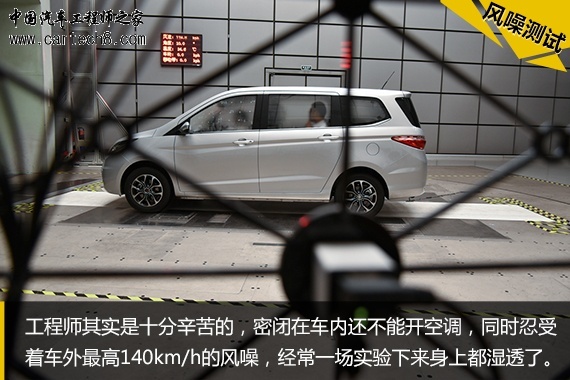

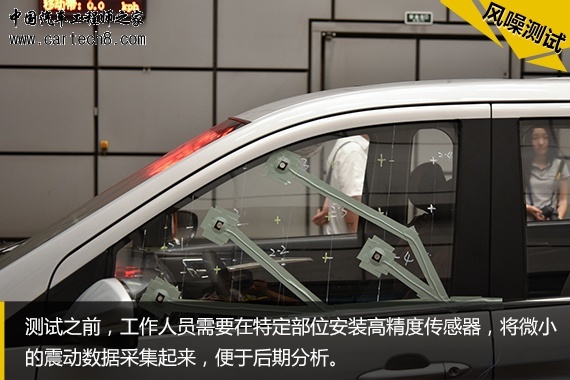

  除了风阻试验之外,同济大学这所投资5亿元的风洞实验室还能进行风噪的测试。汽车NVH优化是研发、试制的重要环节,其中风噪对车内乘员的影响可以说直接关系到一辆车给人的主观印象。因此,但凡有实力的厂商,都会细致地对实车进行风噪测试,目的就是在模仿高速行驶的情况下,找出车辆的风噪噪音源并把问题从根源解决。






  实车风噪测试,量产前的一场大考验。因为这时的设计已经定型,如果发现哪个部位不合标准,轻则重新设计一个结构件,重则回炉重造。不过一般来讲,风阻系数低的车型,风噪也会相对"踏实"一些,不会出现很多无法接受的噪声源。
  总结

  这里有必要提一提风洞试验的成本。同济大学花了5亿元打造风洞实验室,厂商使用的花费大概是400元/分钟,再考虑运输、人员等成本,一天的风洞试验下来就得花个三四十万,甚至更多。当然一款车不可能只做一天试验,可见新车光是在风阻系数和NVH这方面就要付出很多。很多厂商的新车为了节约研发成本,不愿租用这种昂贵的风洞实验室,只是在电脑上模拟仿真,通过"猜"的方式对车身进行优化,这样往往导致实车的风阻系数偏高,甚至车内风噪不合格。我们总觉得自主家用MPV就是个拉人的、干活的,可长安并不这么想。欧尚车型光是在风阻系数和NVH方面就做了这么多功夫,想必车辆的整体品质也足以让人眼前一亮。
