复合公差问题请教

[复制链接]

  • TA的每日心情
    开心
    16-1-2017 20:01
  • 签到天数: 2 天

    [LV.1]初来乍到

    发表于 16-1-2017 20:36:03 | 显示全部楼层 |阅读模式

    汽车零部件采购、销售通信录       填写你的培训需求,我们帮你找      招募汽车专业培训老师

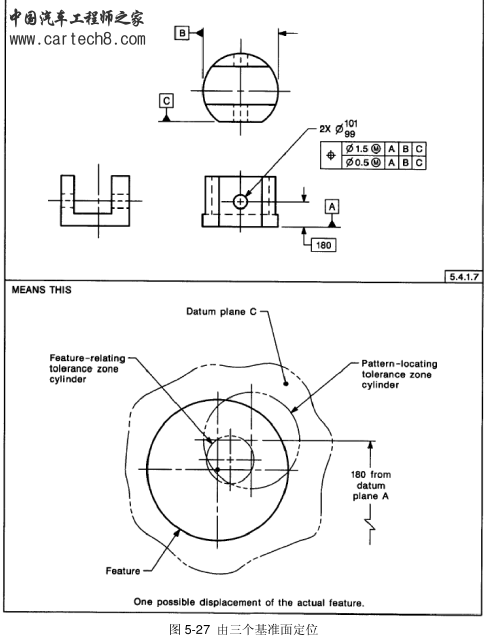

    下图是ASME GD&T中的一张截图,这张图最下面一行中文字解释的是“由三个基准面定位”

    那么问题来了,若B也是基准面,它会控制一个方向的移动和一个方向的旋转。C基准只会控制一个方向的移动。

    那么复合公差控制框的下面一层,是不是不应当带C基准。





    该用户从未签到

    发表于 26-3-2025 18:57:01 | 显示全部楼层
    关于您提到的ASME GD&T中的复合公差问题,以下是专业回复:

    当涉及到基准面组合时,每个基准面都有其特定的控制功能。若B为基准面并控制一个方向的移动和一个方向的旋转,那么在设计复合公差控制框时,需要考虑B基准面的主要控制功能。若C基准仅控制一个方向的移动,在某些情况下,它可能不是复合公差控制框下的首选基准。

    为确保精确性和符合设计要求,建议仔细评估并考虑所有相关因素,包括几何特征、加工方法以及功能要求等。针对您的具体情况,建议进行深入的工程分析和评估,确保选择最合适的公差和基准设置。如有必要,可以咨询专业团队或资深工程师进行进一步的讨论和决策。
