大家觉得CATIA的Generative Structural Analysis 模块可靠吗？

gygerald · 发表于 17-6-2017 22:22:57

如题，楼主一直是在用CATIA做产品设计的，但是最近出于工作需要于是学起了CATIA的CAE分析模块，刚接触，所以对这个有限元分析不是太懂，特别是CATIA的有限元分析模块，总是对它的结果有质疑，于是呢，乘着今天是周六我就做了个实验分析对比，运用了经典的悬臂梁模型，模型尺寸为10*5*50，其它边界条件也都一样，只是运用软件和网格的区别：
1.计算软件：CATIA，划分网格类型：四面体，最大应力结果：304Mpa
2.计算软件：CATIA，划分网格类型：六面体，最大应力结果：339Mpa
3.计算软件：ABAQUS，划分网格类型：六面体，最大应力结果：230Mpa

gygerald · 发表于 17-6-2017 22:25:19

进行了这个实验之后，我就更加迷茫了，还请各位CAE的大神能帮忙指点迷津，谢谢！

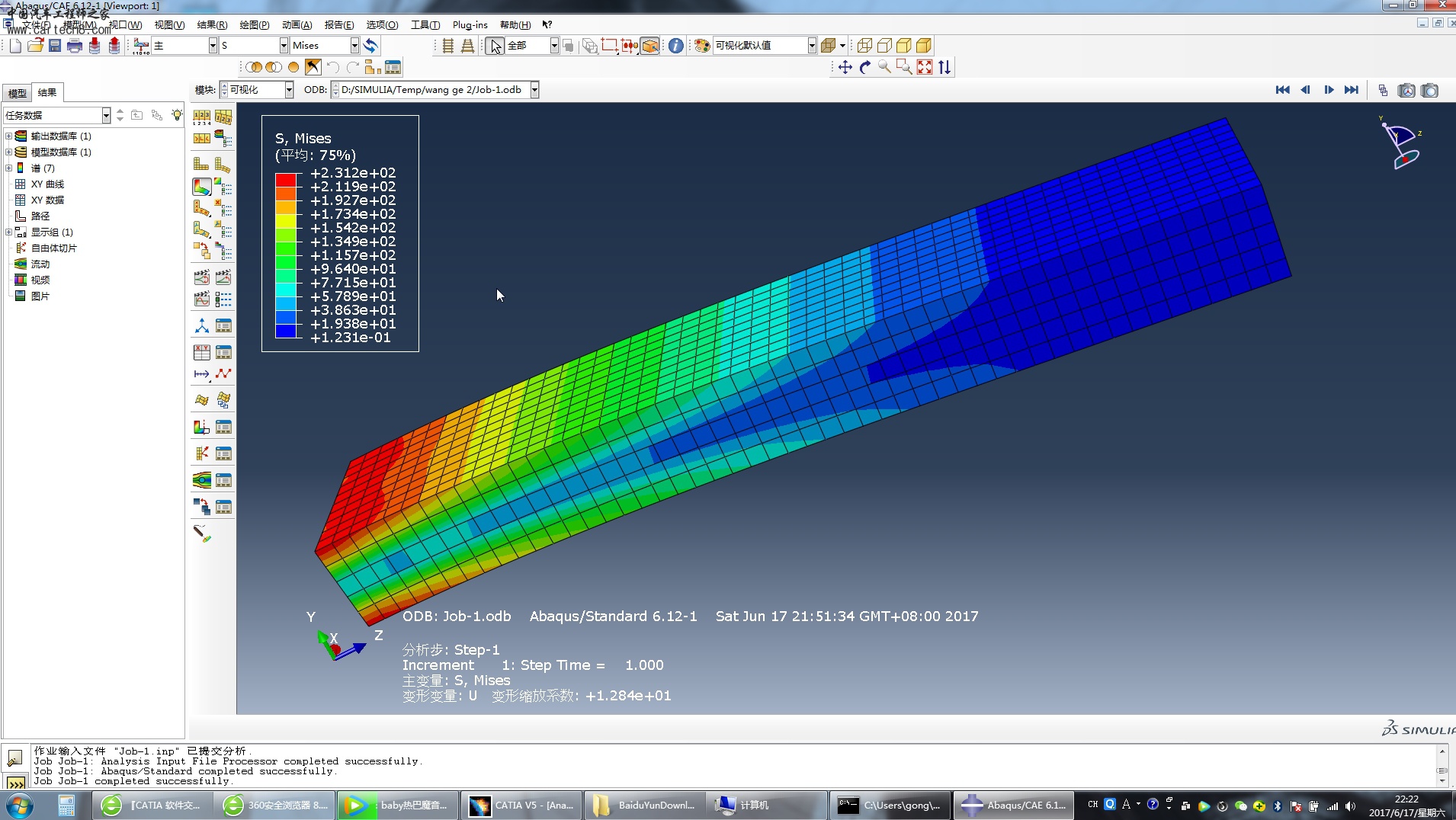

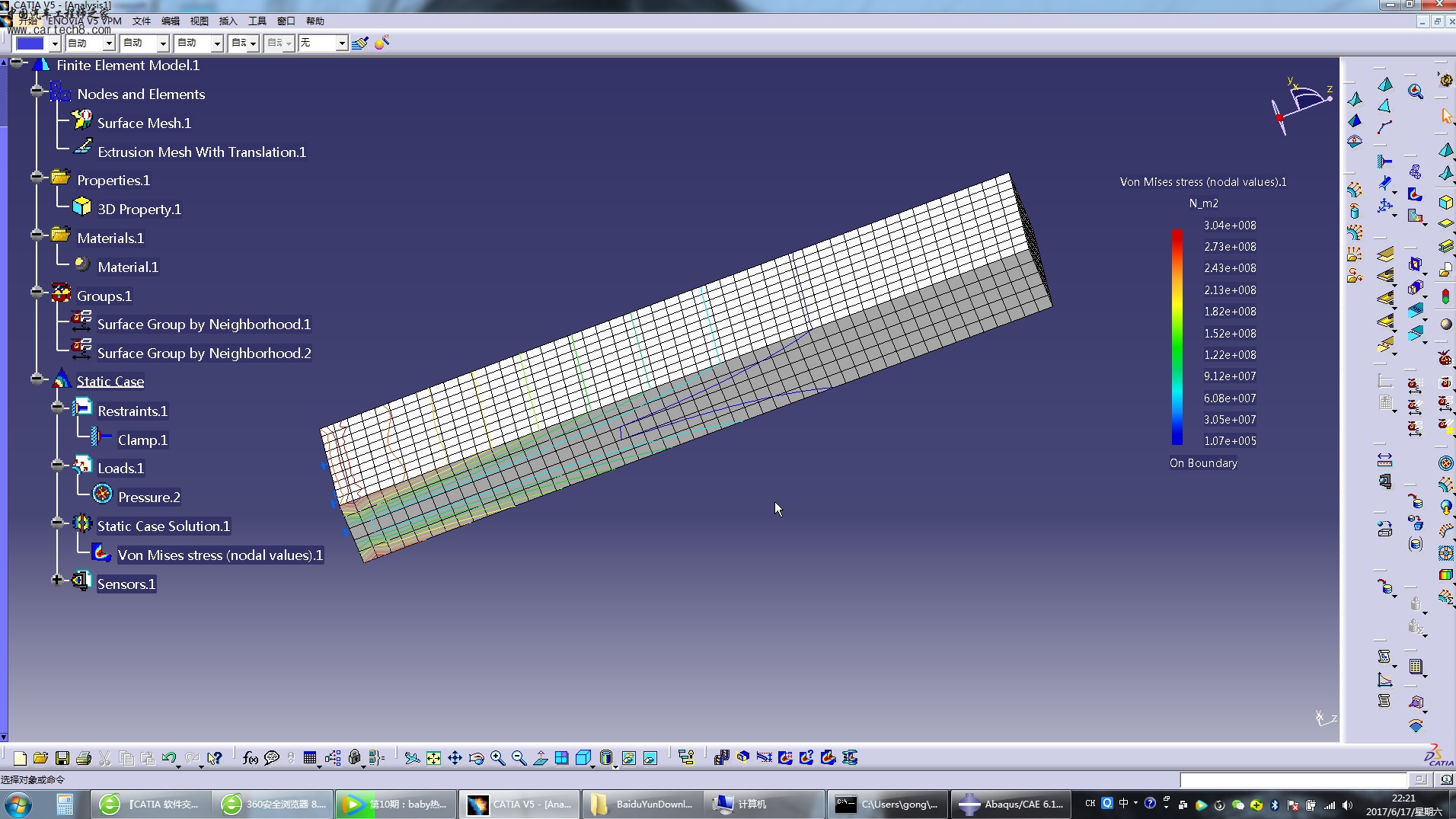

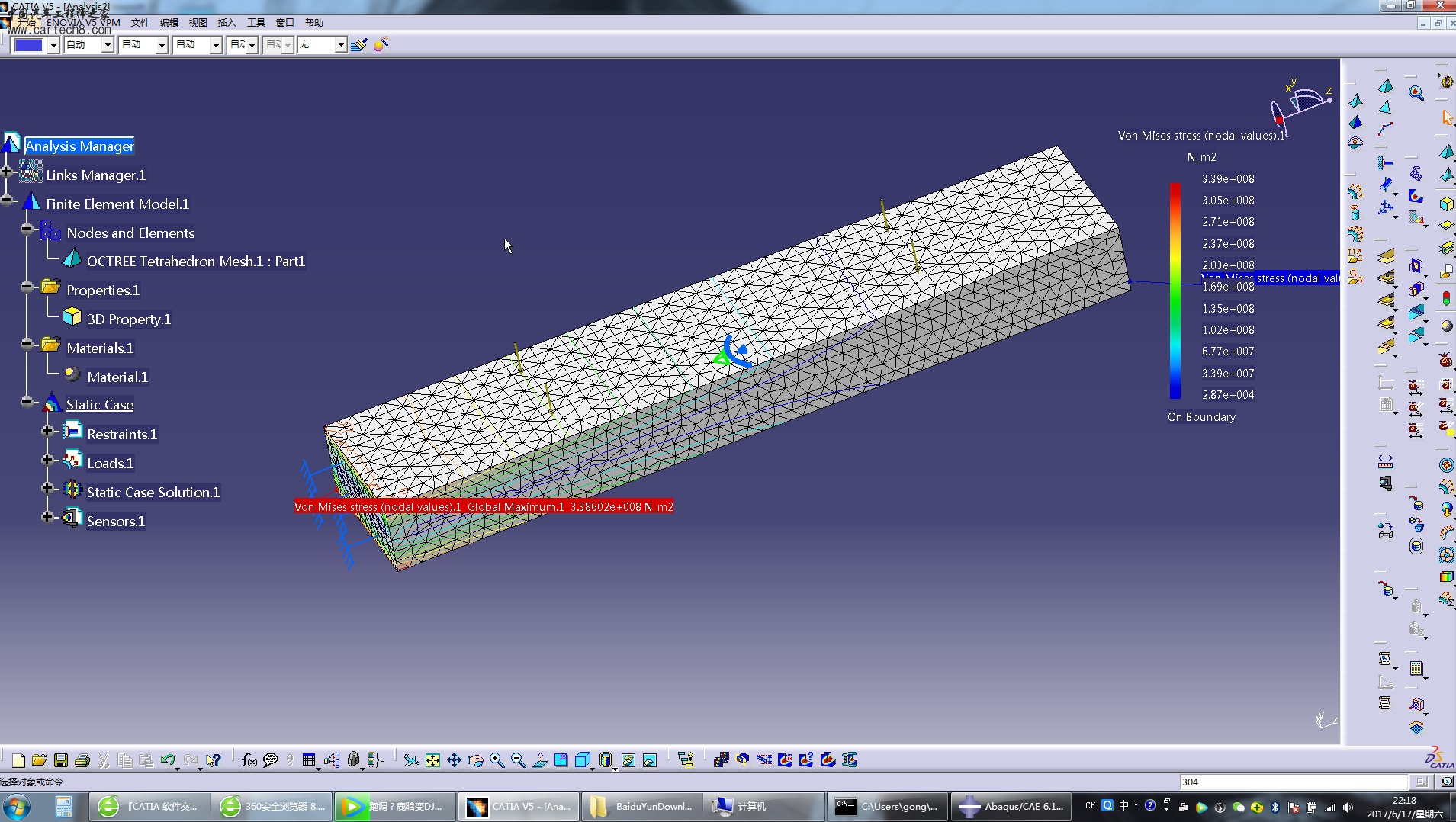

（附件图片是三次计算的截图）

gygerald · 发表于 18-6-2017 10:55:57

自顶，让更多的人看到！
