求解答：怎么读ECU引脚图

卜要去追兔子

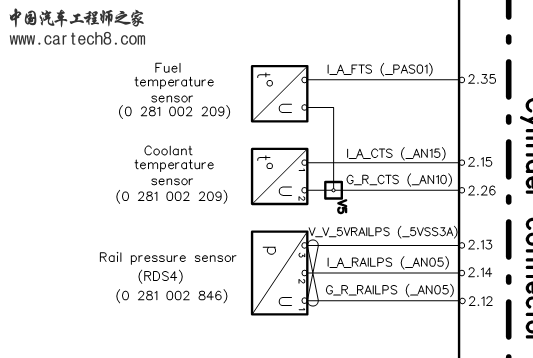

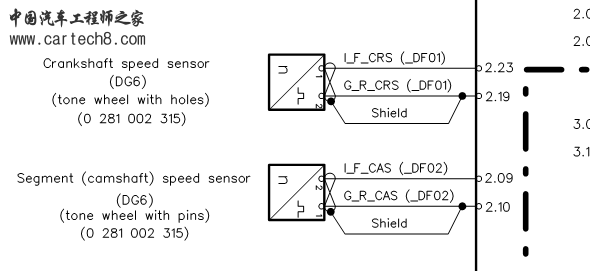

各位工程师前辈，学生正在学习ECU控制原理，手上有一张博世EDC7的ECU引脚图，学生愚钝，网上查阅了不少资料，仍找不到该如何解读，请各位前辈帮忙看看，如图：
现在看得懂，t 代表传输燃油温度传感器的温度信号，，那么U代表什么意思？  其他，N代表转速，P和方波信号，代表什么意思？
二、传感器到ECU之间的字母，I代表in，进入；O代表out，输出，G代表ground  代表接地，有时候又是代表屏蔽,是这样么？？V又代表什么意思？
   中间的V、A、R、P等等给自代表什么意思，，，后面的crs、railps等基本看得懂，是传输的信号类型，如曲轴转速，轨压等等

三、如果我想成体系的了解这方面知识，应该看什么书，有什么渠道可以学习这些东西


谢谢

babylemon828

关于您提供的ECU引脚图的解读，以下内容供参考：

一、对于博世EDC7的ECU引脚图，每个引脚代表一个特定的信号或功能。在您提到的例子中，“t”代表传输燃油温度传感器的温度信号，“U”可能是某种传感器或信号的标识，具体需查阅相关文档。其他如“N”代表转速信号，“P”可能代表某些特定功能或脉冲信号，对于方波信号的解释需具体看图例或手册。

二、关于传感器到ECU之间的字母标识，一般来说，I代表输入信号，O代表输出信号，G代表接地或屏蔽。但具体含义还需结合图例和手册来确定。至于V的含义，可能代表电压或其他信号，也需要查阅相关文档。

三、中间的V、A、R、P等标识可能是特定的缩写，例如V可能代表电压，A可能代表模拟信号等。这些都需要根据具体的图例或手册来解读。至于后面的crs、railps等，可能代表特定的功能或模块名称。

综上，为了准确解读ECU引脚图，建议您查阅博世EDC7的官方手册或相关资料，结合图例进行理解。也可向更有经验的工程师请教，以更准确地掌握解读方法。
