[分享] 白光干涉仪的工作原理和测量应用

[复制链接]
  • TA的每日心情
    开心
    27-12-2017 16:19
  • 签到天数: 2 天

    [LV.1]初来乍到

    新浪微博达人勋

    发表于 27-12-2017 16:31:21 | 显示全部楼层 |阅读模式

    CQI(9,11,12,15,17,23)特殊工艺评估       Adams_car高级应用培训   振动噪声基本原理方法
    美国/欧洲几何尺寸和公差(GD&T)培训    车身尺寸优化尺寸工程      汽车消声器设计,声学材料
    大众,通用和福特对供应商期望和要求     汽车行业审核VDA6.X        高层,中层,基层培训


    本帖最后由 szzhongtu5 于 27-12-2017 16:34 编辑

      白光干涉仪目前在3D检测领域是精度最高的测量仪器之一,在同等系统放大倍率下检测精度和重复精度都高于共聚焦显微镜和聚焦成像显微镜,在一些纳米级和亚纳米级的超精密加工领域,除了白光干涉仪,其它的仪器无法达到其加工精度要求。

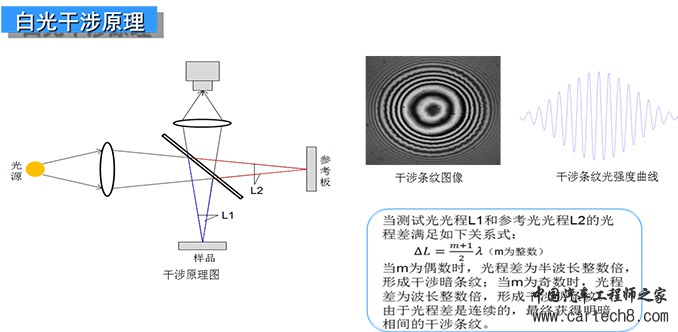

    光学显微干涉测量的基本原理:
      光源发出的光经过扩束准直后经分光棱镜后分成两束,一束经被测表面反射回来,另外一束光经参考镜反射,两束反射光最终汇聚并发生干涉,显微镜将被测表面的形貌特征转化为干涉条纹信号,通过测量干涉条纹的变化来测量表面三维形貌。
    白光干涉仪的测量应用:

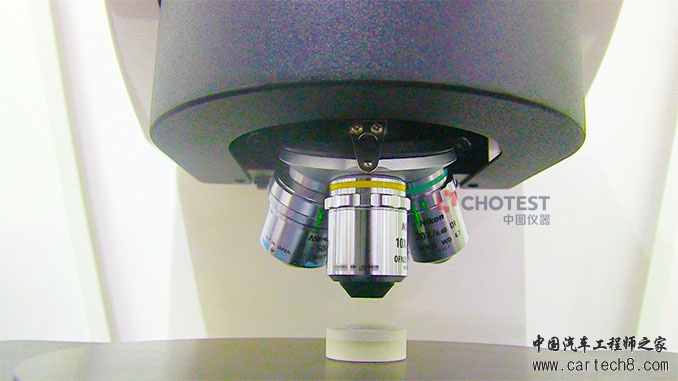

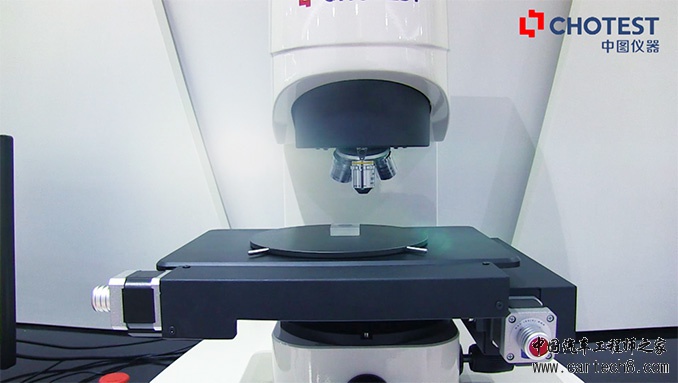

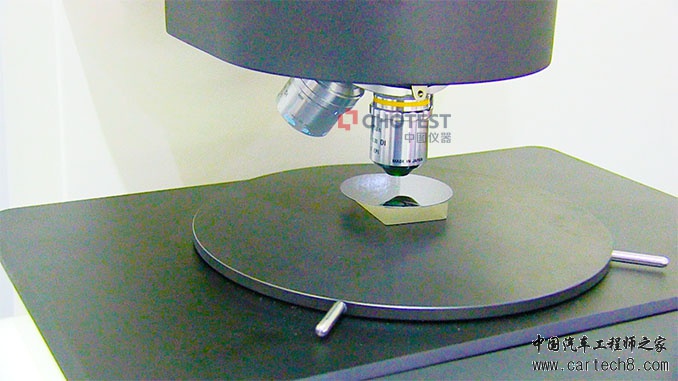

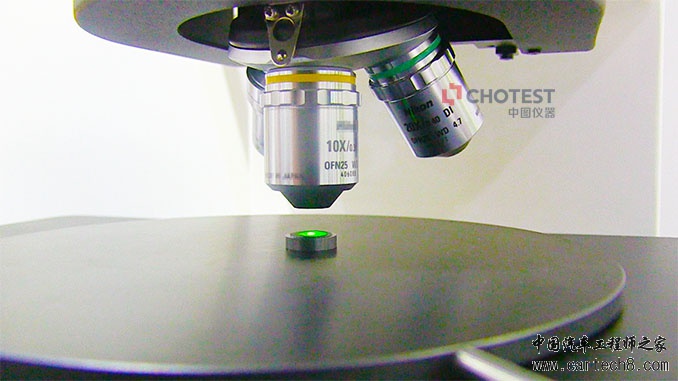

      以测量单刻线台阶为例,在检查仪器的各线路接头都准确插入对应插孔后,开启仪器电源开关,启动计算机,将单刻线台阶工件放置在载物台中间位置,先手动调整载物台大概位置,对准白光干涉仪目镜的下方。

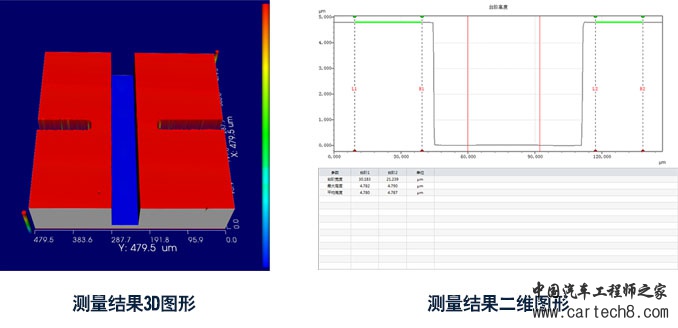

      在计算机上打开SuperView W1光学3D表面轮廓仪测量软件,在软件界面上设置好目镜下行的最低点,再微调镜头与被测单刻线台阶表面的距离,调整到计算机屏幕上可以看到两到三条干涉条纹为佳,此时设置好要扫描的距离。按开始按钮,光学3D表面轮廓仪可自动进行扫描测量,测量完成后,软件自动生成3D图像,测量人员可以对3D图像进行数据分析,获得被测器件表面线、面粗糙度和轮廓的2D、3D参数。

      光学3D表面轮廓仪具有测量精度高、操作便捷、功能全面、测量参数涵盖面广的优点,测量单个精密器件的过程用时2分钟以内,确保了高效率检测。光学3D表面轮廓仪独有的特殊光源模式,可以广泛适用于从光滑到粗糙等各种精密器件表面的测量。


    本帖子中包含更多资源

    您需要 登录 才可以下载或查看,没有帐号?注册 新浪微博登陆

    x
  • TA的每日心情
    郁闷
    20-6-2018 17:08
  • 签到天数: 8 天

    [LV.3]偶尔看看II

    新浪微博达人勋

    发表于 12-6-2018 15:35:00 | 显示全部楼层
    测量 精磨后球面,丢点太多有什么方案解决吗?
    回复 支持 反对

    使用道具 举报

  • TA的每日心情
    无聊
    19-7-2018 21:24
  • 签到天数: 1 天

    [LV.1]初来乍到

    新浪微博达人勋

    发表于 19-7-2018 21:43:52 | 显示全部楼层
    白光干涉仪,白光扫描仪,激光扫描仪,能对比科普下吗
