CATIA 中，如何在part中制作类似于CAD图块的几何体？详见下图。

429081022 · 发表于 9-2-2018 16:02:30

本帖最后由 429081022 于 9-2-2018 16:04 编辑

此功能主要用于装配件断面设计时，调用现有件的断面轮廓，通过选择参考元素即可放入装配断面图中。其导入的图素不可更改。

429081022 · 发表于 9-2-2018 16:03:49

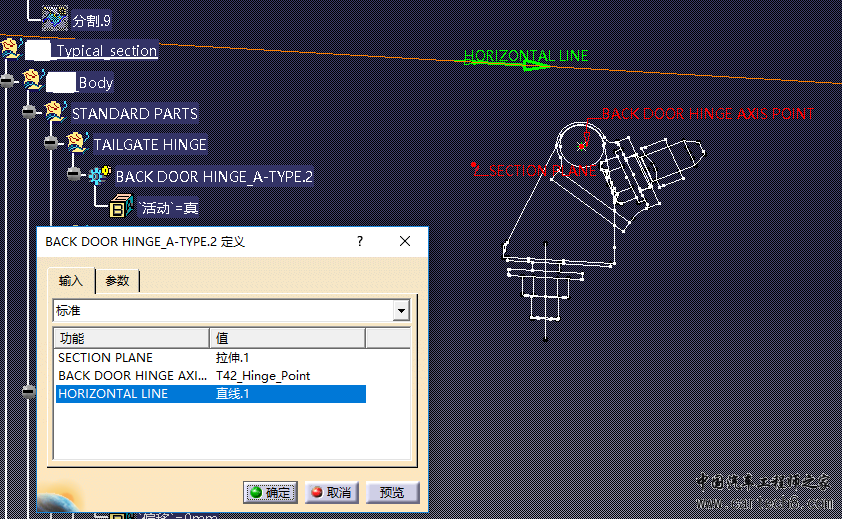

如图所示的几何体如何创建？

429081022 · 发表于 12-2-2018 09:11:19

直接用知识工程就可以了。

fangzengxing · 发表于 26-6-2018 17:25:29

有详细的介绍吗

qaz321ah · 发表于 2-7-2018 21:52:23

直接用工程图就可以了
