    Influx 公司在向行业里提供先进的 CAN 总线记录仪的同时,也提供灵活和性价比高的 K-系列数据采集和测量解决方案,方便工程师采集各类传感器信号。

    Influx 的数据测量解决方案具有如下的特点:
    1- K-系列的数据采集方案均可将采集的传感器数据以 CAN 报文的形式发送到总线上;
    2- K-系列的数据采集模块性价比极高,特别是我们的 K-BOX Kit(套装) 和K-AN8 Kit(套装),就提供了完整的解决方案;
    3- 大多数模块均可叠加,扩展传感器测试通道;
    4- 数采采集模块应用非常灵活,即可单机使用,也可以与 Influx 的记录仪共同使用,与总线上的报文时间戳同步,还可以通过导出的 DBC 文件兼容第三方总线采集设备。
    5- 可由 CAN 报文进行唤醒和休眠控制,省电,方便和智能。
    6- K-TC 系列的热电偶采集模块,更是一个温度记录仪,具有本地数据存储功能,极大方便了使用。
    7- 方便的上位机配置软件 Influx K-Cal,不仅让配置和测试更方便,而且终生免费使用和升级。

    了解更多信息,欢迎随时联系我们。

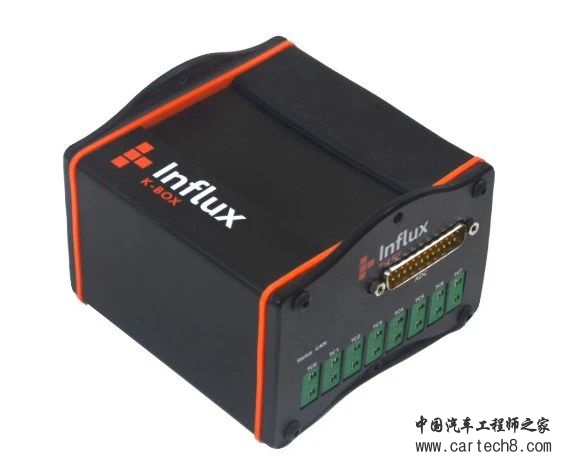

    K-Box - 多功能测量模块

    测量温度、电压、电流和数字 PWM



    设计用于精密传感器测量,同时可将获取的测量数据以 CAN 报文形式发送到总线上。对需要快速配置和收集热传感器、模拟量、数字量和 PWM 输入的应用,K-Box 多功能测量模块(Multi-DAQ)是非常理想的解决方案。

    它是目前可获得的,测量多种传感器类型的极具性价比且灵活的产品,从而避免了高成本的投入、降低了复杂性、节省了空间。所有的 K-系列测量模块均可叠加。

    K-Box 还包含独特的下电待机模式和 CAN 报文唤醒模式,能够快速安装在长期无人值守的车队测试车辆上。

    精密的传感器测量数据会周期性地传输到 CAN 总线上, 从而也让多个 K-系列测量模块可连接在一起,并能使用我们的 CAN 数据记录仪同步进行数据记录。

    产品优势

    ■ 集成了电压量、热电偶和 PWM/数字量测量
    ■ 软件开关配置的电压输入范围:±80V 至±10V
    ■ 测量精度高 - 模拟量精度±0.0015%,热电偶精度±1℃
    ■ 冷端补偿提供精确的热电偶测量
    ■ 模拟量输入高输入阻抗
    ■ 支持 CAN 唤醒和下电深休眠模式

    核心功能

    ■ 支持高达8个K-型热电偶测量连接,每通道采样率10Hz
    ■ 支持8个模拟量输入,多个可调的输入采样率(8通道下每通道1kHz,2通道下可达每通道10kHz)
    ■ PWM:3个输入,包含频率测量、计数器、占空比、RPM,或脉冲宽度测量
    ■ 输出:4个中继输出(可选项)
    ■ 固定+5V 和+24V 带功率输出给外部传感器
    ■ 随机提供基于 Windows® 下的配置软件 Influx K-Cal,并可导出 DBC 文件用于其他系统
    ■ 测量数据与所记录的车载 CAN 网络数据时间戳同步
    ■ 模块之间电隔离(外壳;供电& CAN 总线&数字通道;模拟量通道)
    ■ 测量精度:±1摄氏度,测量分辨率:0.1℃
    ■ 模拟量测量通道过压保护±150V
    ■ 可叠加的 ABS 外壳

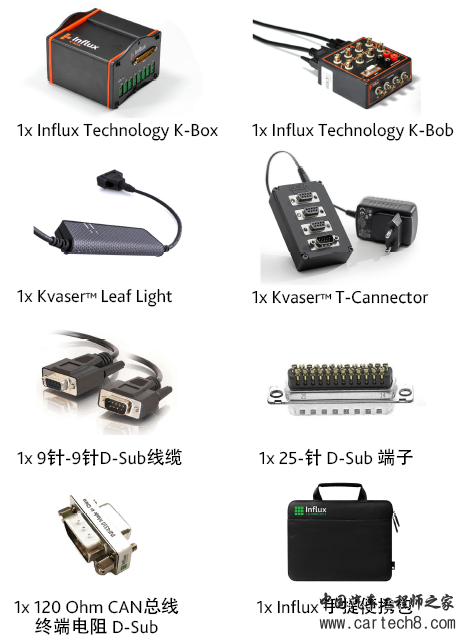

    K-Box Kit





    K-Box Kit 包含了配置和使用 K-Box 及在小台架测试所需的全部产品。

    为了让用户能够更方便地与模拟量和数字量传感器连接,K-BoB 提供了一个 BNC 连接端口。

    Influx K-Cal 可以便捷连接 Kvaser LeafLight 接口卡和 Kvaser T-CAN 连接器(用于给K-Box 提供桌面上供电,以及提供 CAN 总线终端电阻。)
    上述所有设备均包装在 Influx 便携手提包中。

    此套装非常推荐给新的 K-Box 用户 - 配置方便容易,尤其在小工作台架上,如校准。

    多功能多通道的 DAQ K-Box Kit 套装是性价比很高的解决方案,仅一个模块就可用于测量多个传感器类型。使用非常简单,特别是对于一些温度、压力、电压、 电流(使用电流钳)、PWM、RPM、数字计数器或 IEPE 传感器。

    多通道 K-系列模块可以叠加,连接和配置并一起工作。所有 K-系列测量模块可将测量的信号和传感器测量数据周期性地传输到一个 CAN 2.0网络上。

    典型应用

    ■ 车辆测试中需要较广泛的测量传感器类型。
       例如:电压、压力、燃油流量、RPM、事件计数器、加速计、温度等。
    ■ 竞品台架测试(逆向工程)
        测量数据结合车辆 CAN 数据.
      (数据收集通过 Rebel 总线记录仪)
    ■ 车辆工程零部件测试(使用K-系列扩展模块, 如 IEPE 和 PT100/PT1000传感器)

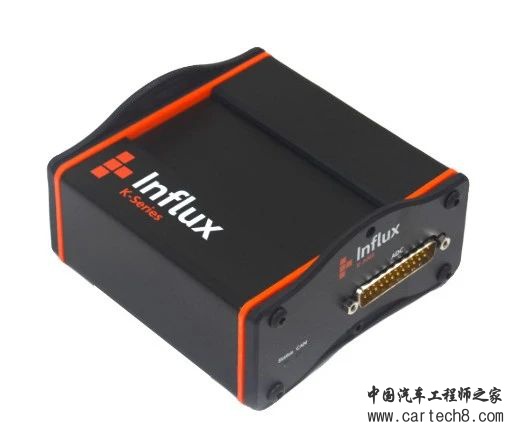

    K- AN8 - 模拟测量模块

    测量电压、电流和 PWM 信号


    基于 CAN 数据应用的精密模拟量和数字量传感器测量
    可叠加的 K-AN8 模块是性价比非常高的模拟量、数字量/PWM 传感器集成测量方案。
    使用非常方便且可与所有的 K-系列测量模块进行叠加。

    K-AN8 还包含独有的下电待机模式和 CAN 报文唤醒模式,能够快速安装在长期无人值守的车队测试车辆上。

    精密的传感器测量数据会周期性地传输到 CAN 总线上,从而也让多个 K-系列测量模块可连接在一起,并能使用我们的 CAN 数据记录仪同步进行数据记录。

    K-AN8 CAN 总线设施、校准和采样率均可配置,并存储在设备中,即便下电也不会丢失。

    产品优势

    ■ 集成了电压量、PWM/数字量测量
    ■ 软件开关配置的电压输入范围:±80V 至±10V
    ■ 测量精度高 - 模拟量精度±0.0015%
    ■ 模拟量输入高输入阻抗
    ■ 支持 CAN 唤醒和下电深休眠模式

    关键特性

    ■ 支持8个模拟量输入,多个可调的输入采样率(8通道下每通道1kHz,2通道下可达每通道10kHz)
    ■ PWM: 3个输入,包含频率测量、计数器、占空比、RPM, 或脉冲宽度测量
    ■ 输出:4个中继输出(可选项)
    ■ 固定+5V 和+24V 带功率输出给外部传感器
    ■ 随机提供基于 Windows® 下的配置软件 Influx K-Cal,并可导出 DBC 文件用于其他系统
    ■ 测量数据与所记录的车载 CAN 网络数据时间戳同步
    ■ 模块之间电隔离(外壳;供电& CAN 总线&数字通道;模拟量通道)
    ■ 模拟量测量通道过压保护±150V
    ■ 可叠加的 ABS 外壳



    K-AN8 Kit






    K-AN8 (8个模拟量+ 4个数字输入)包含了配置和使用 K-AN8及在小台架测试所需的全部产品。

    为了让用户能够更方便地与模拟量和数字量传感器连接,K-BOB 提供了一个 BNC 连接端口。

    Influx K-Cal 可以便捷连接 Kvaser LeafLight 接口卡和 KvaserT-CAN 连接器(用于给K-AN8提供桌面上供电,以及提供 CAN 总线终端电阻。)
    上述所有设备均包装在 Influx 便携手提包中。

    此套装非常推荐给新的 K-AN8用户 - 配置方便容易,尤其在小工作台架上,如校准。

    多功能多通道的 DAQ K-AN8 Kit 套装是性价比很高的解决方案,仅一个模块就可用于测量多个传感器类型。使用非常简单,特别是对于一些压力、电压、电流 (使用电流钳)、PWM、RPM、数字计数器或 IEPE 传感器。

    多通道 K-系列模块可以叠加,连接和配置并一起工作。所有 K-系列测量模块可将测量的信号和传感器测量数据周期性地传输到一个 CAN 2.0网络上。

    典型应用

    ■ 车辆测试中需要较广泛的测量传感器类型
        例如:电压、压力、燃油流量、RPM、事件 计数器、加速计、温度等。
    ■ 竞品台架测试(逆向工程)
        测量数据结合车辆CAN数据
      (数据收集通过Rebel总线记录仪)
    ■ 车辆工程零部件测试(使用K-系列扩展模块, 如 IEPE 和 PT100/PTI000传感器)



    K-TC 系列 - 温度测量模块




    热电偶由于成本低于 RTD,且温度测量输入范围宽广,可从-200°C至+1200°C。因此成为车辆试验测试中很常用和受欢迎的温度测量方法。

    由于车辆测试中会经常需要多达200个热电偶进行测量,因此我们开发了可叠加的 K-系列热电偶测量模块。这些模块可在内部进行链接,并一起配置,因而可实现任意输入组合。这些模块包含8,16或32通道输入的3个模块。

    K-系列热电偶模块包含了关键的内部冷端补偿功能,能够使其工作在较宽的温度范围。

    K-系列热电偶模块另一个重要的优点是可单机工作,由于模块具有内部存储能力,因此还可作为温度采集记录仪模块。

    产品优势

    ■ 具有内部数据存储功能,用于长期的单机温度测量数据记录
    ■ 高精度测量,内部带冷端补偿功能
    ■ 可通过 USB 接口直接连接PC计算机
    ■ 8GB 内部微型卡存储
    ■ 工作温度:-40°C至+85°C

    典型应用

    ■ 车辆测试中需要较广泛的测量传感器类型
        (例如:数字、温度等)
    ■ 竞品台架测试(逆向工程)
        如J1939和 OBD (UDS)数据
    ■ 车辆工程台架测试

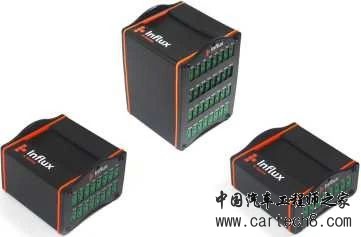

    K-TC 8/16/32 - 温度测量模块

    可快速叠加,精密和可靠的温度测量模块



    K-TC 系列模块隶属于 CAN 应用下的 Influx K-系列测量产品。

    对于需求大量热电偶的车辆耐久性测试、冬季和夏季测试等应用,可叠加的 K-TC 模块是非常理想的测试方案。

    K-TC 模块的 CAN 总线设置、校准和采样率均可很方便地配置并存储在 K-TC 模块内部,即便没有上电也会保存在其中。

    K-TC 模块的通道输入校准和设置可很方便地使用 Influx K-Cal 软件进行配置。Influx K-Cal 软件是 Windows 下的免口令安装的计算机应用程序。

    更为方便的是,K-TC 模块可通过 Influx K_TC_LIB the SDK 集成到用户的 Windows 下应用程择中,从而在未来可提供用户自定义开发应用所需的所有参数。(此功能开发中。)

    产品优势

    ■ 每个 K-TC 单元均包含一个最高至8,16或32通道的热电偶连接,采样率10Hz.
    ■ 支持 K,J 和 T 型热电偶
    ■ 使用 DBC 文件便捷配置信号采集
    ■ 提供 Windows® 下的配套 Influx K-Cal 软件来进行配置,并导出 DBC 文件
    ■ 提供 Windows® 下的设备驱动程序(32/64-bit)
    ■ 可通过 CAN 或 USB 接口配置和刷新模块
    ■ 测量精度:±1°C,测量分辨率:0.1°C
    ■ 测量的数据与所记录的 CAN 车载网络时间同步电隔离(外壳,供电,CAN 总线和每8个热电偶输入通道的板卡之间)
    ■ 可叠加 ABS 外壳



    K-IEPE - 测量 IEPE 传感器





    ICP/IEPE 传感器是测量动态压力、功率、形变或加速度的一种装置。它包含一个由压电介质制成的敏感单元器件,可将机械负载参数转换为电信号和微电子电路,用来放大信号和传输给外部设备。

    Influx K-IEPE 模块能够方便地连接 IEPE 传感器到模拟量输入测量设备。

    K-IEPE 模块设计用于连接 IEPE 传感器到一个模拟量测量设备,这个设备在正常情况下无法支持 IEPE 传感器。

    上电后的 K-IEPE 模块能够让 IEPE 传感器很便捷地连接在一个 BNC 终端连接接口,然后输出信号电压值至一个模拟量测量设备。

    另外地,附加的 K-IEPE 模块可以直接连接到我们的 K-Box 和 K-AN8模拟量测量模块,使用随机提供的25针线缆即可实现。

    K-Box 和 K-AN8 可支持每通道至少1kHz 的传感器测试。

    产品优势

    ■ 较宽的频率测量范围
    ■ 较宽动态范围下的线性放大特性
    ■ 可在多种环境和条件下实施信号放大 (温度、湿度、辐射和磁场环境)
    ■ 机械性能高度可靠
    ■ 内部传感器移动部件耐久性好
    ■ 耐振动特性佳,耐冲击特性佳
    ■ 无需再给传感器额外供电
    ■ 结构紧凑,且质量灵敏度比值大

    核心功能

    ■ 通过模拟量输入端连接 K-系列的 K-Box/K-AN8
    ■ 可获得不同刷新率(4个通道1kHz)
    ■ ABS 外壳



    K-PT100/1000 - 测试 Pt 传感器





    Pt100/1000是目前比较精确的温度传感器。不仅可提供很好的精度,同时可提供非常 完美的稳定度和可复现度。

    Pt100/Pt1000对于电子噪声也有较好的抗干扰效果,因此非常适合在工业环境下的温度测量应用,特别是围绕着电机、发电机和其他高压环境下的测试。使用 K-PT 附加模块,可以让用户方便连接到精准测试 Pt100和 Pt1000传感器的模块。我们的 Influx K-PT 模块专门设计用于连接Pt100/Pt1000传感器,从而可提供一个很方便的电压信号输出。这样就能给一些常规标准的电压测量设备提供一种可与Pt100/Pt1000传感器一同工作的方式。

    另外,K-PT 附件模块还可使用一个随设备提供的25针连接线缆,直接与我们的 K-Box 和 K-AN8模块的模拟量测量端口连接,提供测量温度的电压输出。

    产品优势

    ■ 精确,非常稳定和重复性好
    ■ 相对优异的抗电子干扰特性
    ■ 适合应用于在工业环境下的宽范围温度测量,特别是电机、发电机和其他高压环境
    ■ 软件可方便地配置

    核心功能

    ■ 可连接4个 RTD 传感器至 K-系列的 K-Box/K-AN8 模拟量输入通道
    ■ 信号配置可使用一个 DBC 文件方便配置
    ■ 随机提供 Windows® 下的配置软件 Influx K-Cal
    ■ 可获取的刷新率(4个通道100 Hz)
    ■ ABS 外壳
