用示波器进行汽车发动机缸压测试

[复制链接]
  • TA的每日心情
    开心
    9-11-2020 16:03
  • 签到天数: 3 天

    [LV.2]偶尔看看I

    发表于 22-3-2021 11:48:25 | 显示全部楼层 |阅读模式

    汽车零部件采购、销售通信录       填写你的培训需求,我们帮你找      招募汽车专业培训老师


    发动机动力不足是汽车维修中的常见故障,造成这个故障的原因可能是点火系统故障、喷油系统故障、进气故障或者机械方面的故障。机械方面的故障我们很难直接判定,一般都是通过仪器来间接测试,气缸压力的检测就是其中一项。我们可以采用气缸压力测试仪(缺点是只能看到最终缸内压力,没法看过程变化),或者用示波器配合压力探头来进行缸压测试。
    开始测试之前,确保蓄电池电量充足,保证起动机运转有力。发动机热机,使水温表指针指示中间位置。确保发动机气缸的喷油系统和点火系统处于关闭状态。连接一个压力探头至示波器的通道一(改探头是一个压力传感器,能将压力信号转换为电信号输入到示波器)。清洁火花塞周围,移除发动机缸上的火花塞,减少发动机运转阻力。启动汽车发动机进入怠速状态以清除气缸中残留的所有燃油,安装压力探头接入移除的缺口。节气门全开,踩下油门踏板,确保有足够进气量,启动发动机运转。

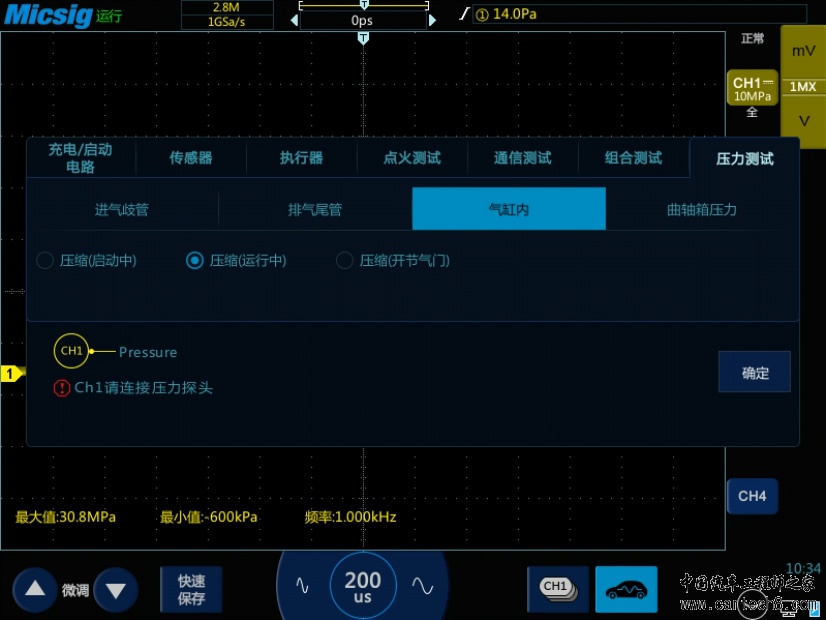

    打开示波器的通道设置,开启示波器低通滤波30K左右,将探头类型改为压强,设置好压强范围以及对应的电压范围。打开示波器测量项,选择最大值、最小值以及频率。将时基设置为20ms左右。调节通道垂直档位,将波形尽量占满整个屏幕。有的示波器内置汽车包软件,可以完成一键设置。

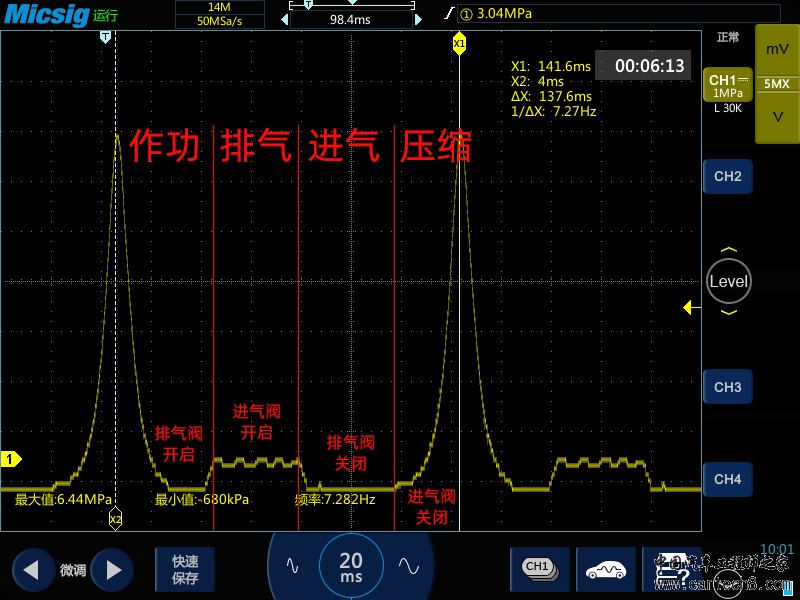

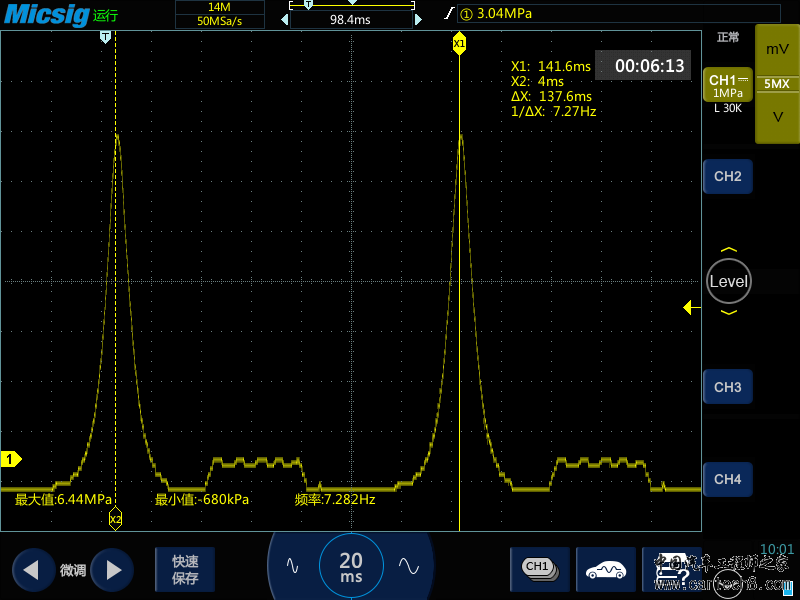

    如下图是马自达6-缸内压力测试压缩(运行中)的波形图。
    可以看到波形最初低于0点(大气压),然后会有一个小的压力上升后又下降,接着一个大的脉冲上升并迅速下降,如此反复。可以看到这个反复的频率是7.3HZ左右。
    当检测的结果比标准值偏低,说明气缸有漏气现象,但不能确定是上边的气门和缸垫漏气,还是下边的活塞和气缸漏气。向气缸里加注10-20ml机油,运转几圈短暂密封活塞与气缸间隙,再次测量气缸压力。如果压力值没有变化则说明上边漏气,如果压力值恢复则说明下边漏气。用同样的方法对其他气缸进行测试。波形的最小值不能低于厂家标准,最大和最小值不应超过一定的比率。关于标准,不同发动机略有不同,具体查阅相关手册。如果相邻两缸压力值偏低,有可能存在气缸串气现象。
