[试验设备] CAN总线数据记录仪在摩托车中的应用

[复制链接]
  • TA的每日心情
    奋斗
    29-5-2022 14:32
  • 签到天数: 2 天

    [LV.1]初来乍到

    发表于 29-5-2022 18:53:44 | 显示全部楼层 |阅读模式

    汽车零部件采购、销售通信录       填写你的培训需求,我们帮你找      招募汽车专业培训老师


    数据记录仪在工业领域里已经被应用了多年。数据记录仪的概念已经在多个领域和方面进行了较大的拓展和发展。无论是从功能层面的诸多参数选择范围,还是从他们如今的外观来看,早期的记录仪版本会让我们感觉已经根本无法在两轮车领域中使用。如今我们常用的数据记录仪已经是如此不同,这些强大的功能如果在过去要集成到一起将会是个极大的挑战。另外一方面,过去的数据记录仪跟如今流行的记录仪相比,个头巨大,看起来也像巨人一样。






    从技术上来说,老式的记录仪也看起来过大了。整套系统必须放在一个大背包里并带有大量线束,这些线束必须连接在传感器和系统即记录仪之间。

    另外因为记录仪自身的存储空间十分有限,工程师们还需要使用笔记本电脑来存储记录仪采集的数据。



    由于庞大的体积和十分不便的线束连接问题越来越突出,用于车辆上的数据记录仪自身必须改变来适应在两轮车驾驶测试中的车辆动态的需求。松动的连接,损坏的线缆,或任何线束连接故障都会导致数据丢失,毁掉整个测试流程。另外,这些记录仪较高的功耗,昂贵的价格,以及后期维护问题都让他们无法适应在两轮车领域中多种车辆的研究和开发需求,而且这些问题也是无法被忽视的。






    幸运的是,现如今的记录仪技术不再如此了。它们不仅在性能上变得更加先进和丰富,同时体积也大大缩小了。紧凑的尺寸也能够让记录仪工作时间更长而不需任何备用电池,从而也能够降低总体的费用。又由于成本不再是个大问题,两轮车车队的研究和开发需求也在迅速的增长。



    基于此,现如今的原型开发车辆可以被发送到国内的不同地方甚至发送到国外来研究车辆的使用模式。为了改善两轮车的车辆动力和性能,会收集多个不同驾驶人员的数据。当一个持续性的问题在同一地区被报告,且这个问题无法在测试中心被复现时,同样的测试活动也会被再次执行。





    微信图片_20220515203437.png 微信图片_20220515203441.png

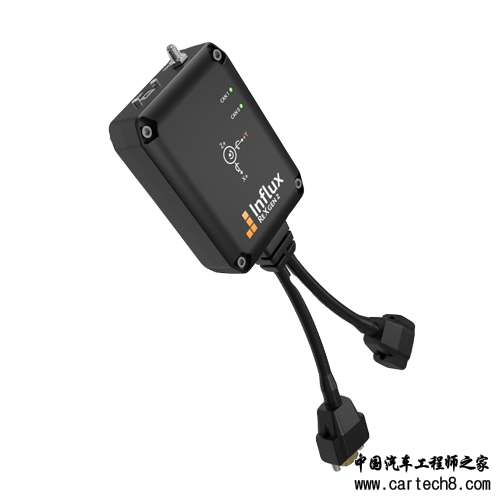

    Influx 提供的这些数据记录仪使工程师能够:

    • 记录CAN 网络数据和OBD 数据。
    • 使用内置的ADC 输入功能来连接各种传感器以确定各种车辆动态。
    • 可以收集GPS 和IMU 数据。
    • 可以使用StreamLog 日志系统将关键信息通过数据流传输到云端的服务器。
    • Streamlog 支持通过示波器监测输入的数据。
    • Influx 的所有数据记录仪都支持 4G LTE 功能扩展。
    • 使用Influx 的数据记录仪,用户可以选择从服务器中取出数据并创建每日报告。
    • 可轻松导入DBC、A2l、ODX、LDF、ROB 和FIBEX 等文件。
    • Influx 数据记录仪对功耗的要求极低。
    • Influx 的所有数据记录仪都可以通过USB 进行配置。


    使用紧凑型数据记录仪的好处:

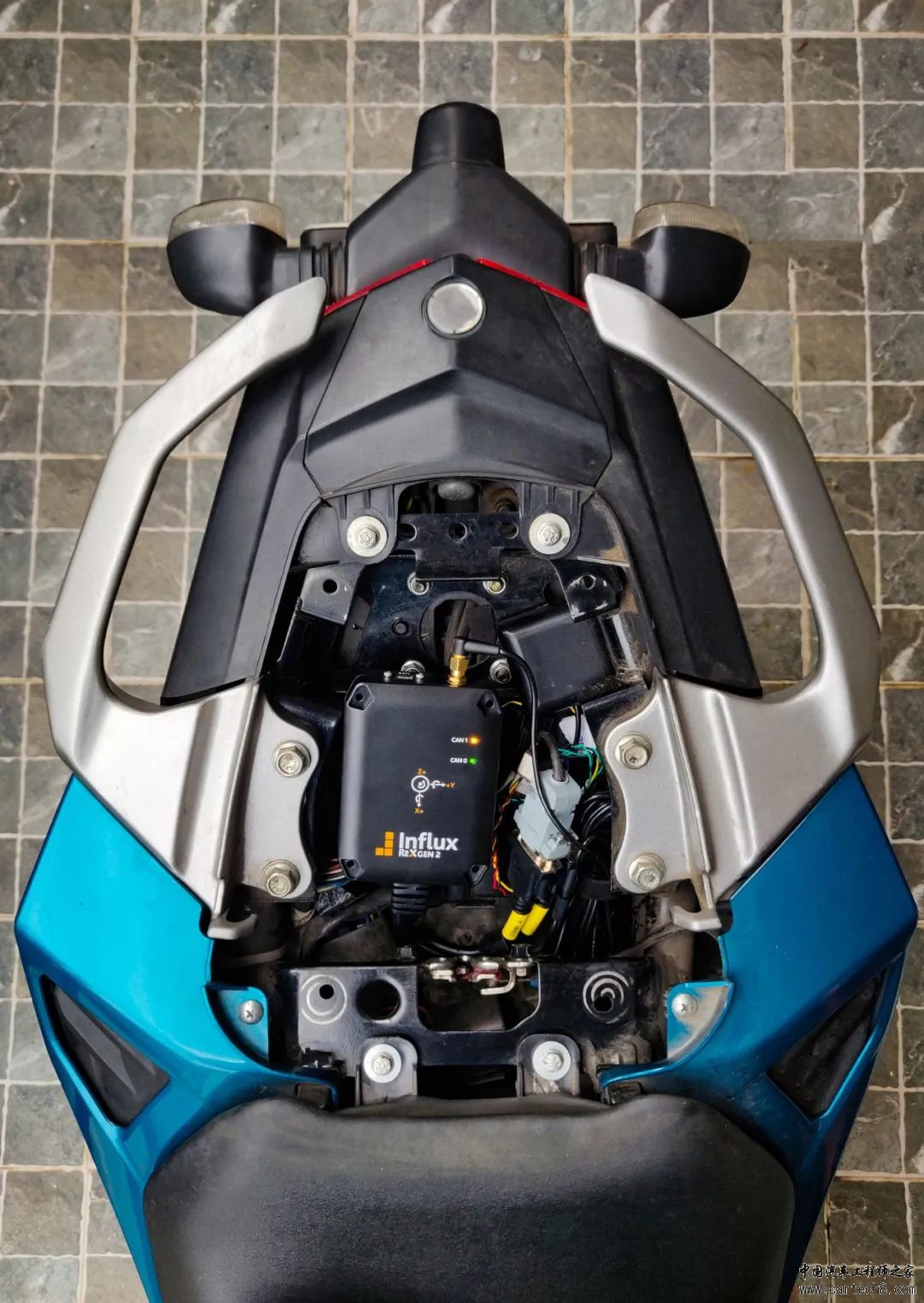

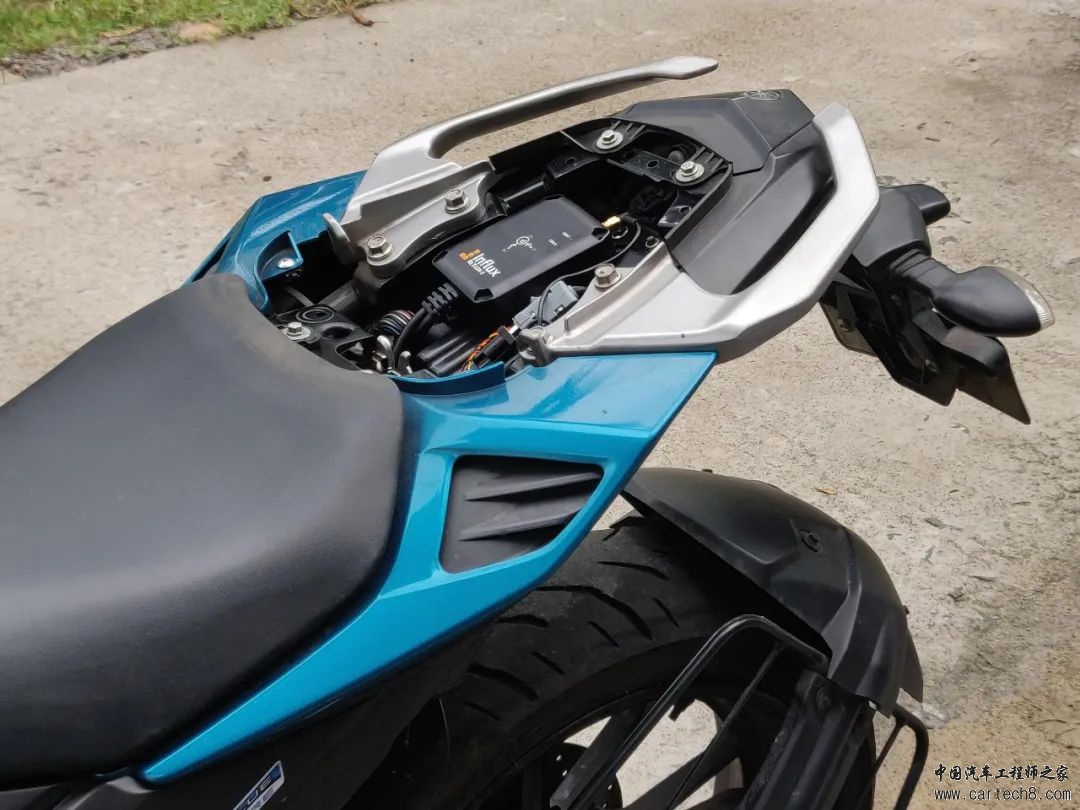

    现如今的数据记录仪非常紧凑,可以很容易地安装在摩托车座椅下的存储空间内。只需连接这个小小的设备,就可以分析所有需要的信号参数。它可能是传统的化石燃料车辆,需要监控信号,或者是高级的电动自行车、无齿轮踏板车,或是使用先进电路系统的电摩托车等,数据记录仪均能够有效地分析它们。

    以下是一些汽车/摩托车行业中的一些应用,工程师可以找到与自身应用相关的应用案例。


    微信图片_20220515203452.jpg 微信图片_20220515203455.jpg


    ★ 摩托车动力性试验:可以定义为对摩托车及其部件由于作用在它们上的力而产生的研究。这包括加速、振动、转向、平衡和制动。






    ★ 车辆性能试验:它可以定义为摩托车在不同条件和地形下的表现及其影响。典型地,功率等于力和速度的乘积。



    ★ 调研持续性问题:车辆问题和机械系统故障有时难以排除。这可以通过在摩托车中安装的数据记录仪的帮助下持续监控车辆数据来解决。








    分析您的数据

    数据的后处理对于工程师来说也不再是一项艰巨的任务。USB可以连接到个人电脑,数据可以在几分钟内提取出来。Influx Dialog Plus 软件还允许工程师使用直方图或项目数据图表进行快速分析,以进行详细分析。还可以导出为CSV、MDF、S3T、mf4和Matlab格式的数据。




    车队监控系统

    在 Influx,StreamLog 车队管理系统可帮助OEM 工程师实时了解车辆性能,帮助执行预测分析并帮助准确报告。75% 的车队经理依赖车队管理软件或车辆远程信息处理来帮助支持他们的日常运营。


    补充内容 (1-6-2022 14:31):
    欢迎致电交流学习:15911801108
