杭州高特具有主动均衡的储能BMS采样板学习与分析（上）

cengjili

最近在看储能的产品需求，所以也找了一些储能业内做得比较好的厂家产品来学习分析一下，今天学习分析的产品来自于高特，具体型号为ESBMM-1222。

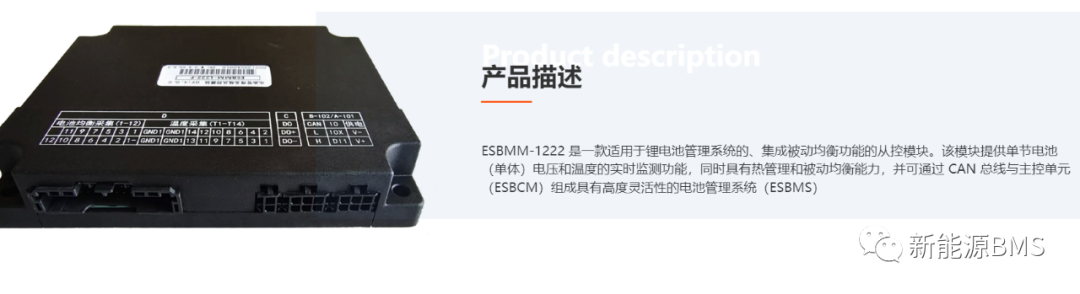

通过高特的官网获取到一些信息，如下图：ESBMM-1222对应BMS的采集板，不过我手中的看起来与官网上面的产品有些差异，我手中的这个应该不是最新版本。

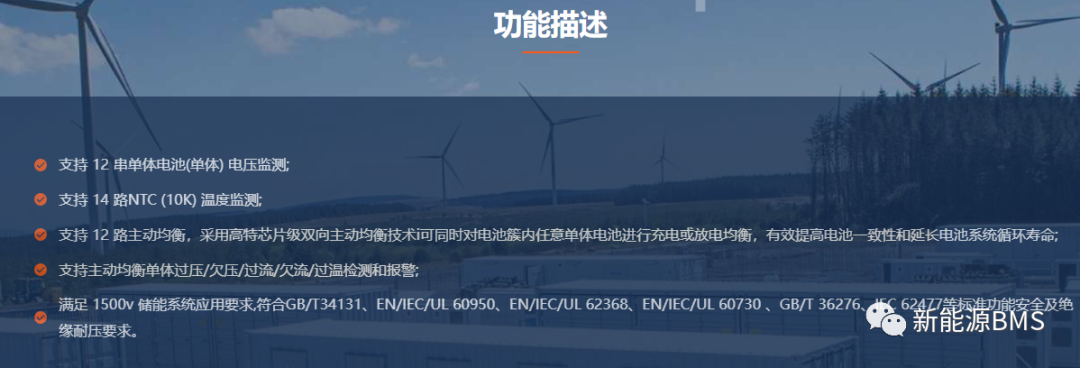

另外，从官网上面获取得到它的主要功能如下图：用于1500V系统，并且带有主动均衡功能；而且从描述中得知它还满足功能安全的要求，对于汽车应用，功能安全要求大家都不陌生，但对于储能应用，我了解到确实有功能安全的要求，不过等级不至于那么高，这个等后面好好整理下。

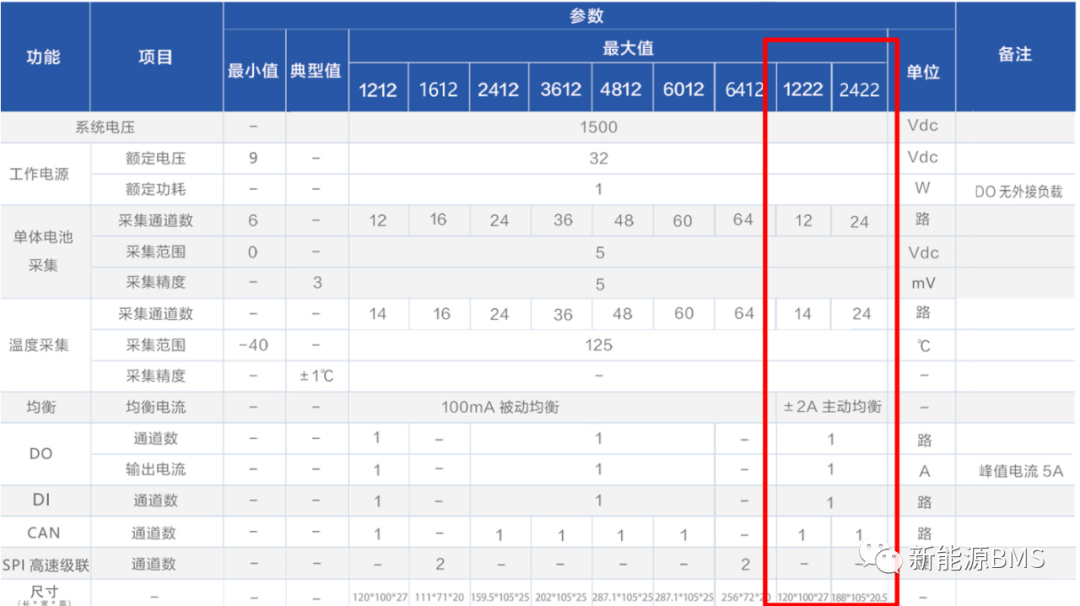

官网上面也标注了其主要电气参数，如下图：供电范围是9V~32V，对外为CAN通信，电芯采样通道为12，温度采样通道为14，主动均衡能力为±2A。

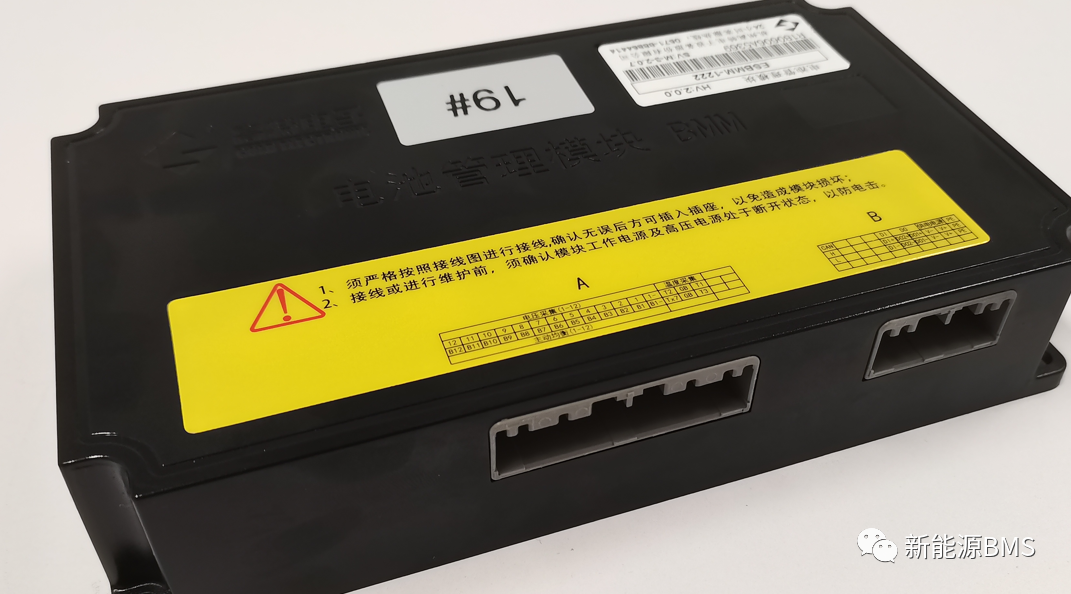

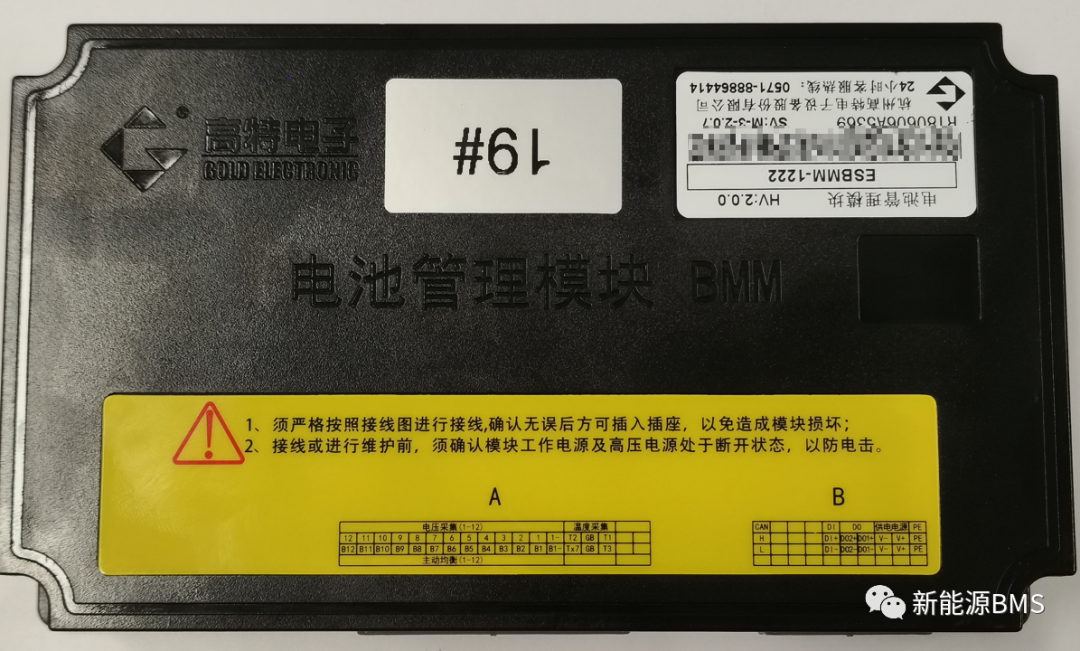

下面来一起学习下这个ESBMM-1222采集板：俯视图如下，产品的大概尺寸为180mm*105mm*35mm，分为上下两个壳体，上壳体呈黑色，为塑料材质；上壳体贴有产品标签以及引脚定义等标识，对外的连接器有两个。

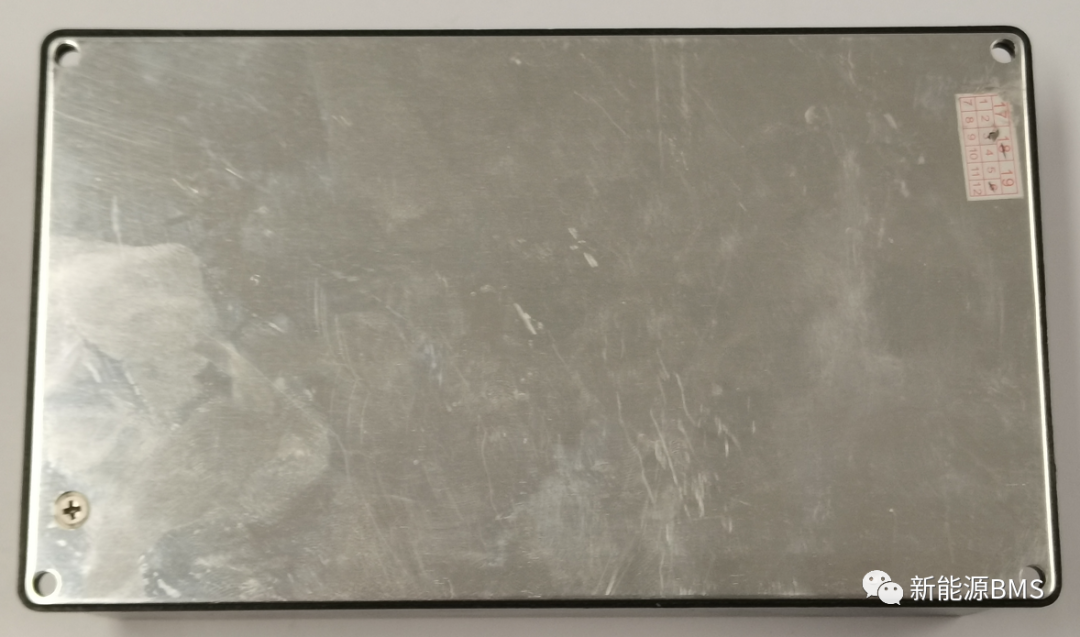

底视图如下，下壳体为铝材质，上下壳体之间通过两个螺钉固定。



将下壳体拆下来，露出了里面的PCBA部分，下壳体内部贴有导热垫，用来给PCBA上的主动均衡MOS进行导热使用，所以下壳体是金属材质，用于散热。

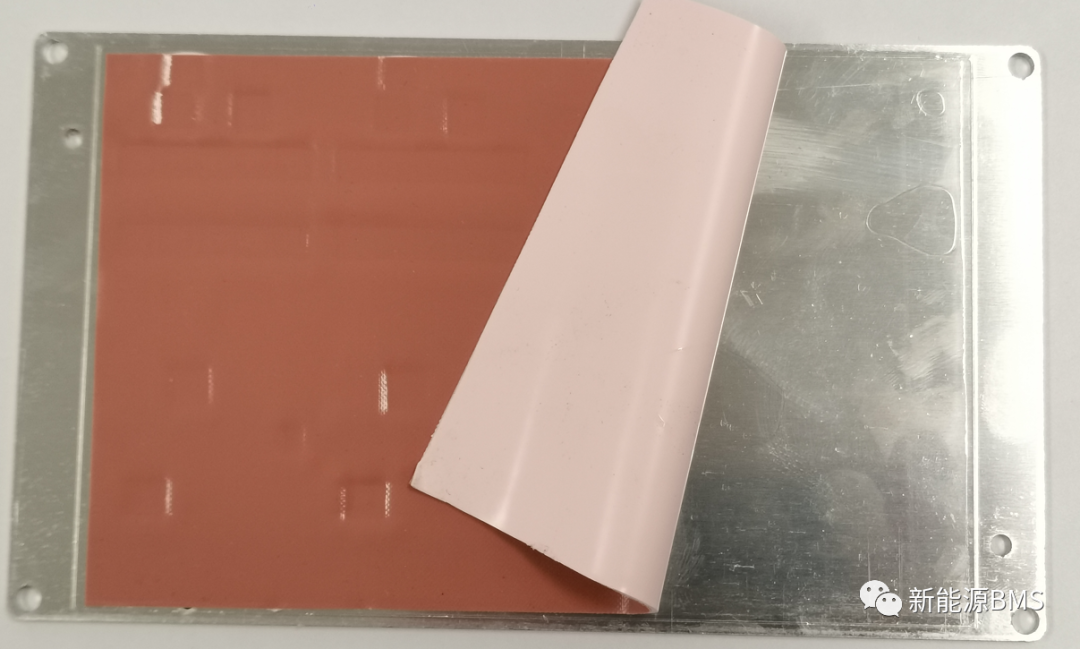

揭开导热垫的一角，如下图：

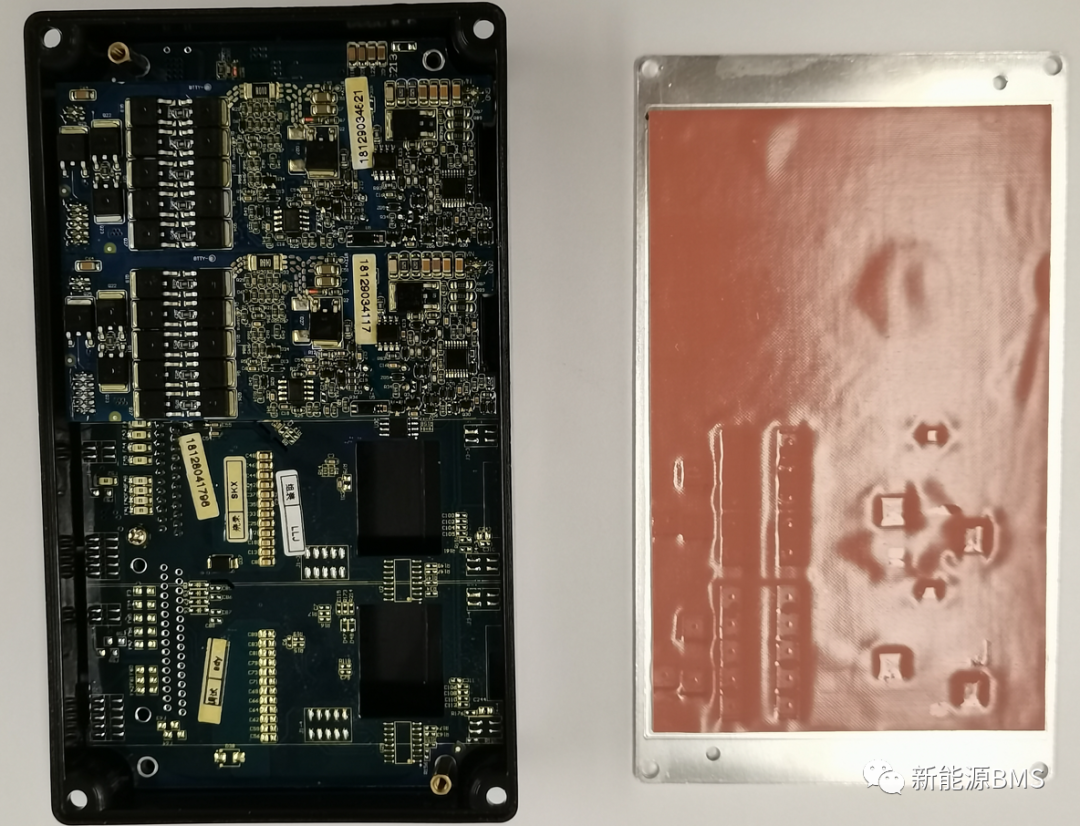

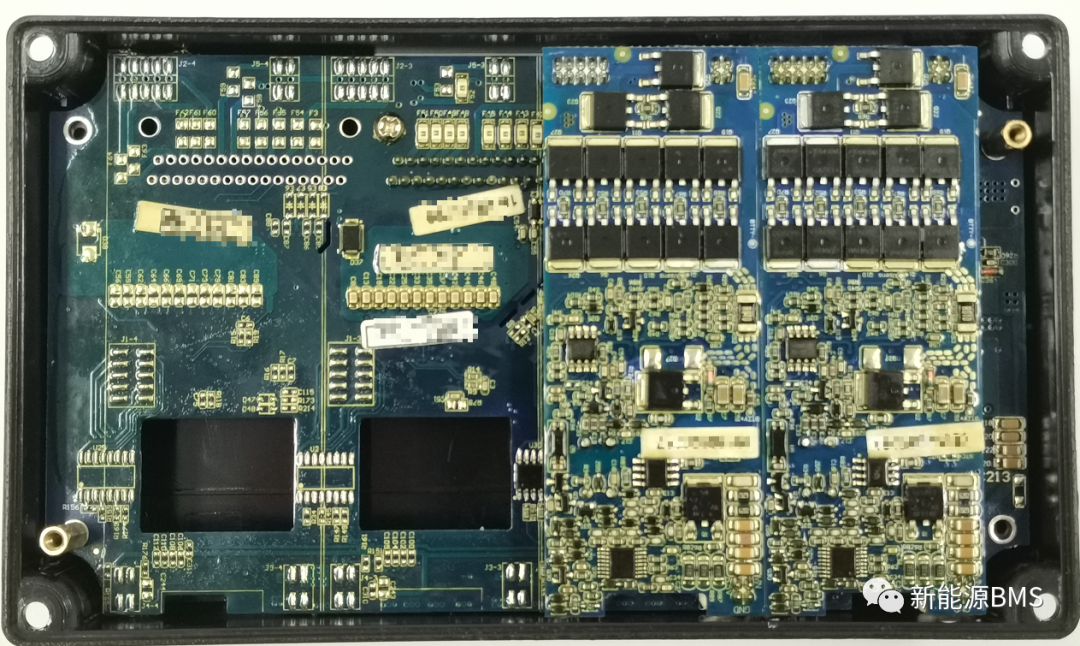

接着看下剩下的上壳体部分，可以看到PCBA部分是由两层PCBA叠板而成，上面的小板是主动均衡电路，下面的为采样与控制电路。

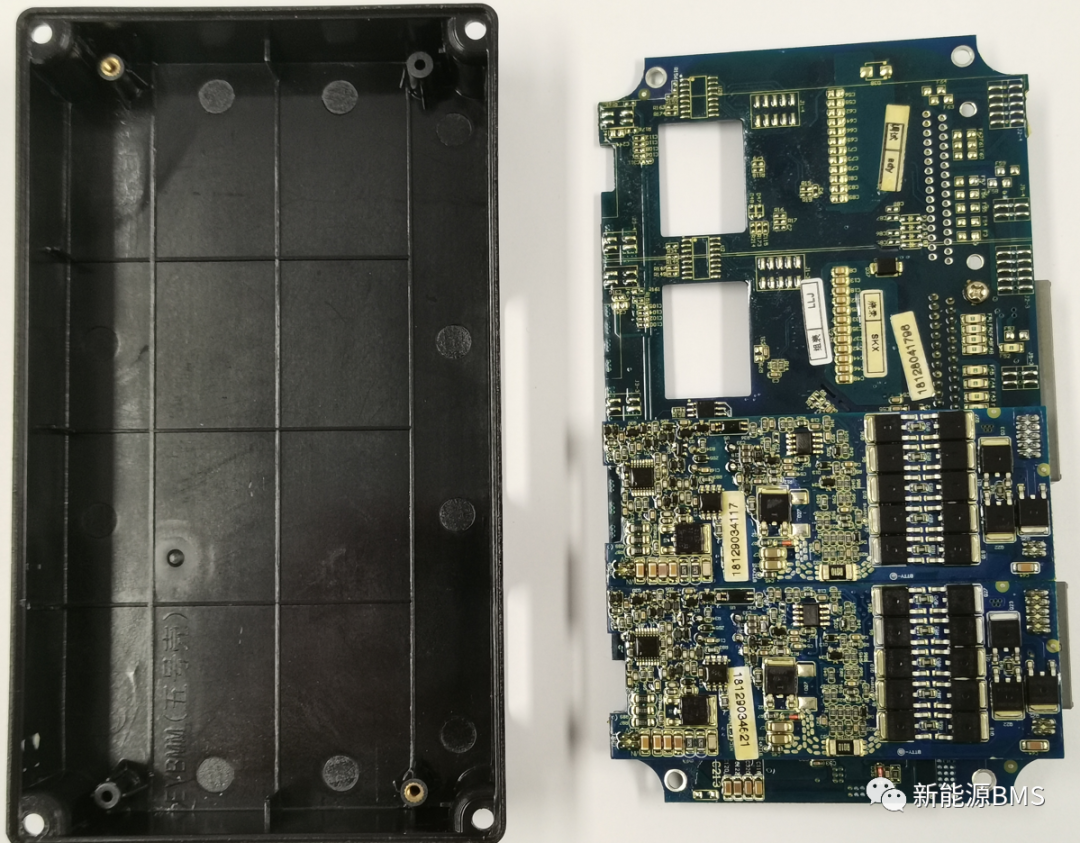

将PCBA从上壳体中取下，如下图。

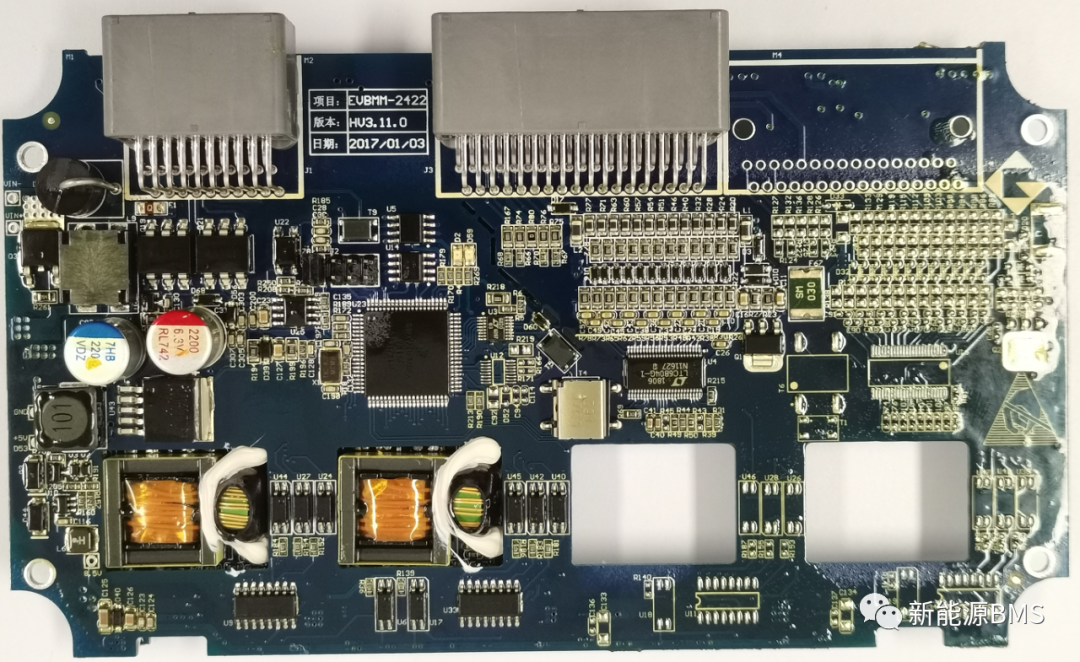

下面重点看下PCBA，其T面如下图：PCB呈蓝色，厚度为1.6mm，4层板；器件最小封装为0603，表层焊盘镀锡，所有器件都涂覆有三防漆；T面有一路AFE采样电路预留未焊接，包括对应的连接器未焊接；同时发现有两路变压器从下面穿过来，另外PCBA右侧还有两个变压器的预留开口。

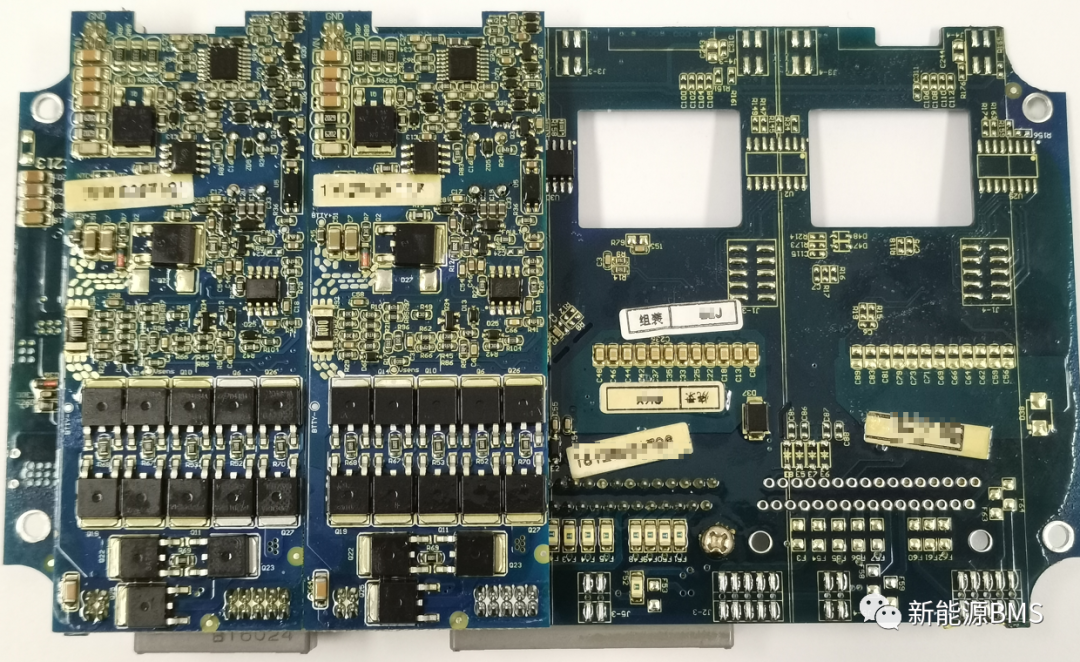

B面如下图所示，从这个角度看，发现是有两个PCB上下叠在一起，上面的小板是主动均衡板，下面的是采样与控制板；均衡小板有两个，另外右边还有两个均衡小板的预留空间；因为是12s，那么可能一个主动均衡小板是负责6s电芯。

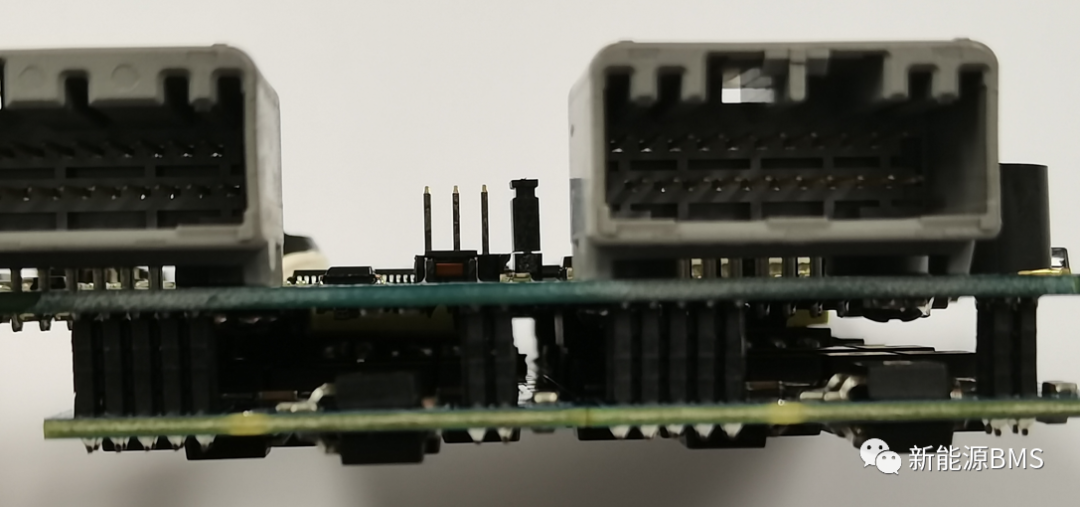

从侧面看一下，两个单板之间使用排针连接，我试着拔下来，但拔不动，看起来是焊接死了，不是那种对插的形式。



篇幅有限，后面会继续学习与分析一下整个单板的主要电路架构。

总结：

最近有点忙，写各种分析材料，感觉PPT的水平跟不上，要好好学习一下，因为这个才是核心竞争力哈；以上所有，仅供参考。
