新发现---再次分析MODEL 3 BMS主控板上的高压隔离电源

mizhongquan

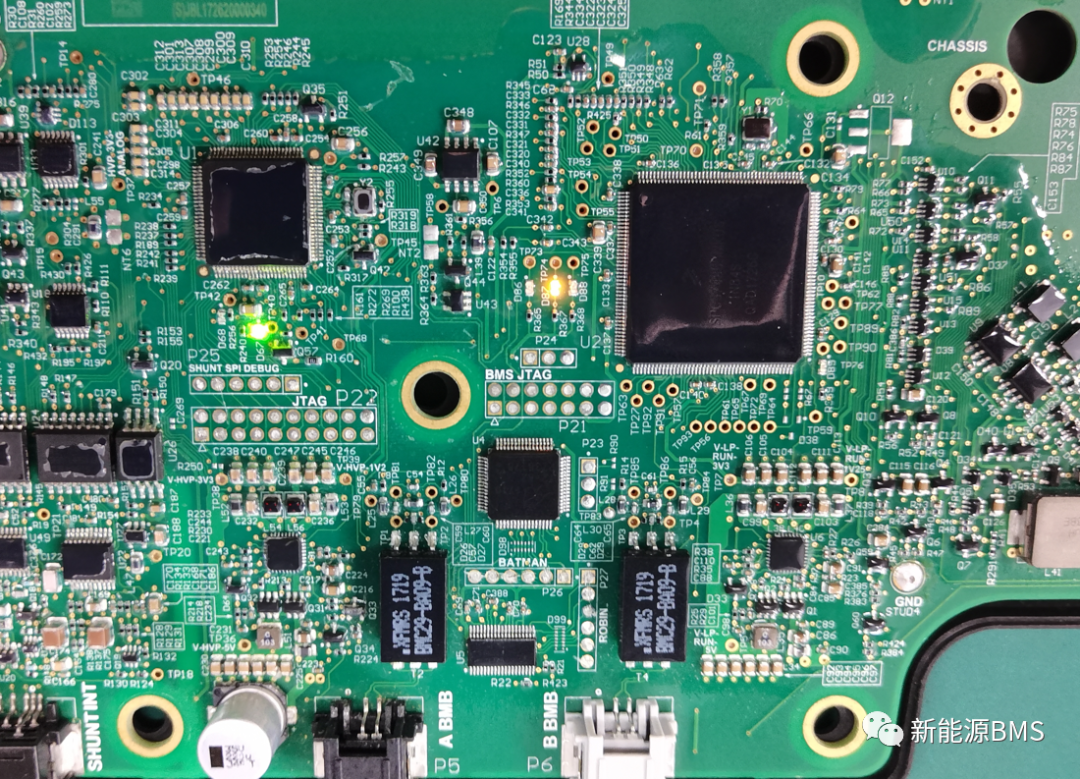

这次又要讨论下MODEL 3 BMS主控板上面的高压隔离电源问题，因为有一些新的发现，感觉又很重要；这个高压隔离电源在大概两年前介绍过，链接在此《MODEL 3 BMS控制器上的高压隔离电源》。



重新分析这个问题的起因是领导问我MODEL 3 BMS主控板为什么用了一个从电池取电的常电电源，当时情景是这样的：

领导：MODEL 3上为什么设计了从电池转换出来的常电供电？

老胡：它们这样设计一定是有特殊考虑的，例如是哨兵模式下的供电…（第一反应是我哪里知道特斯拉怎么想的，当然不能直接这样讲，嘿嘿）

领导：即使哨兵模式，那它是怎么样的工作策略啊？（领导潜台词是你不要忽悠我哦）

老胡：我下来具体再看下。

于是就详细地查找与测试了一下，还真的有新发现，下面来介绍下。



一、隔离输出电源一给单板供电

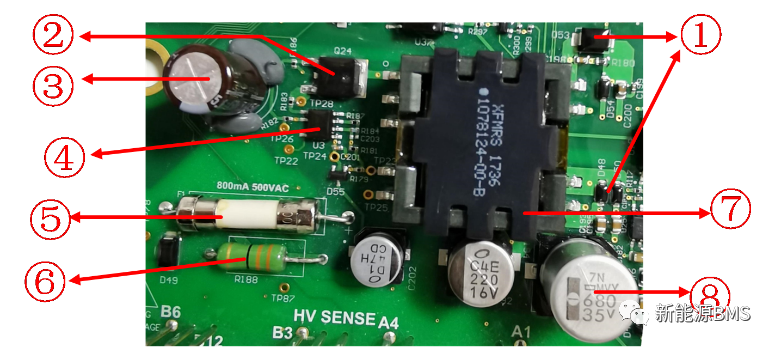

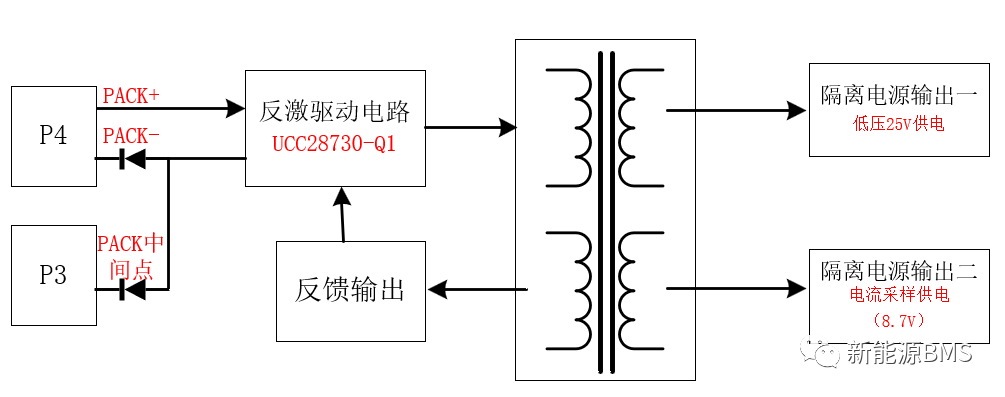

之前分析隔离电源输出一是12V，这个经过实际测量，发现之前的结论是错误的，真实的电压输出是25V；而隔离电源输出二其实又分为两路输出，电压大概都在8.7V左右。

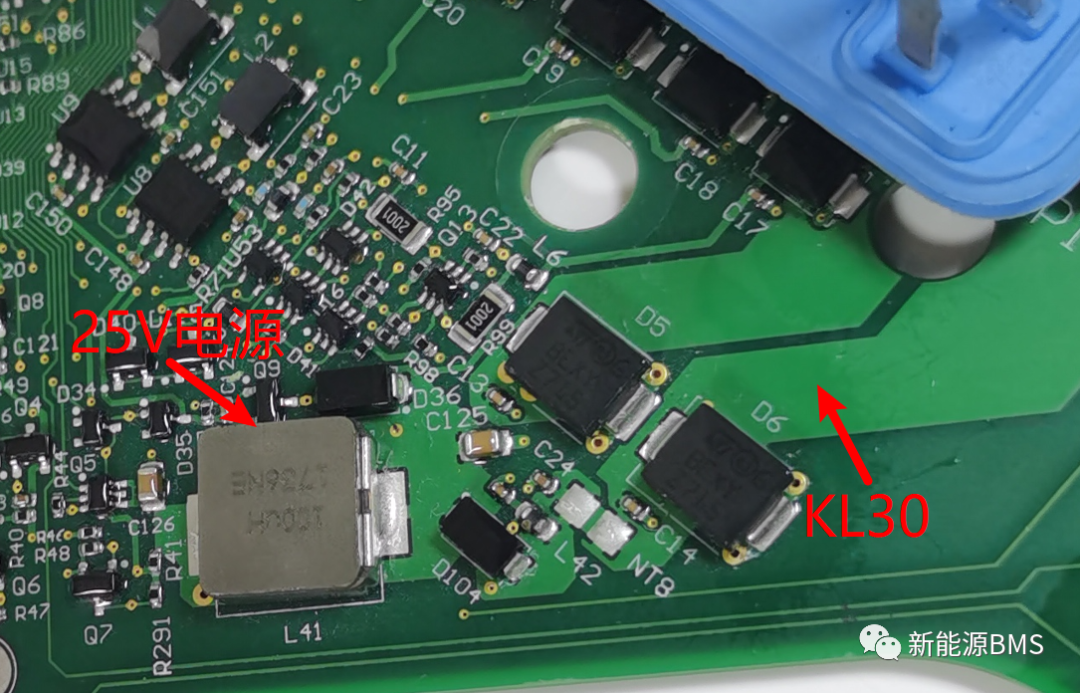

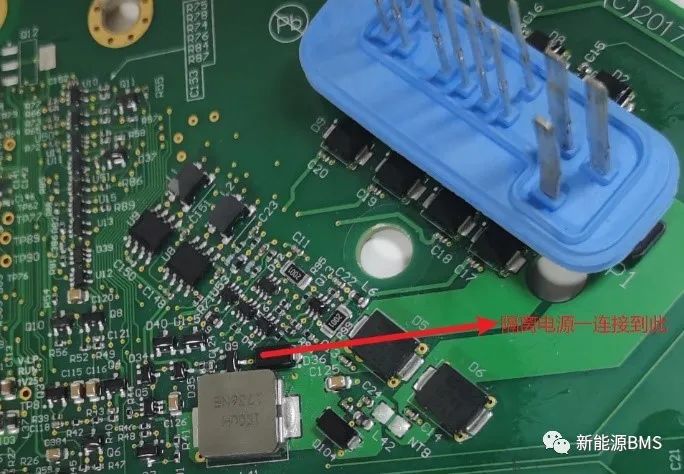

重点放在这个25V的隔离电源上面，前文分析过，这个电源连接到了单板的12V供电处，如下图所示：这路电源实际连接到了一个PMOS，后面又串联了一个二极管做防反，所以它给SBC供电的功能无疑问的，但是电压为什么是25V，这里留下一个疑问等待下面分析。

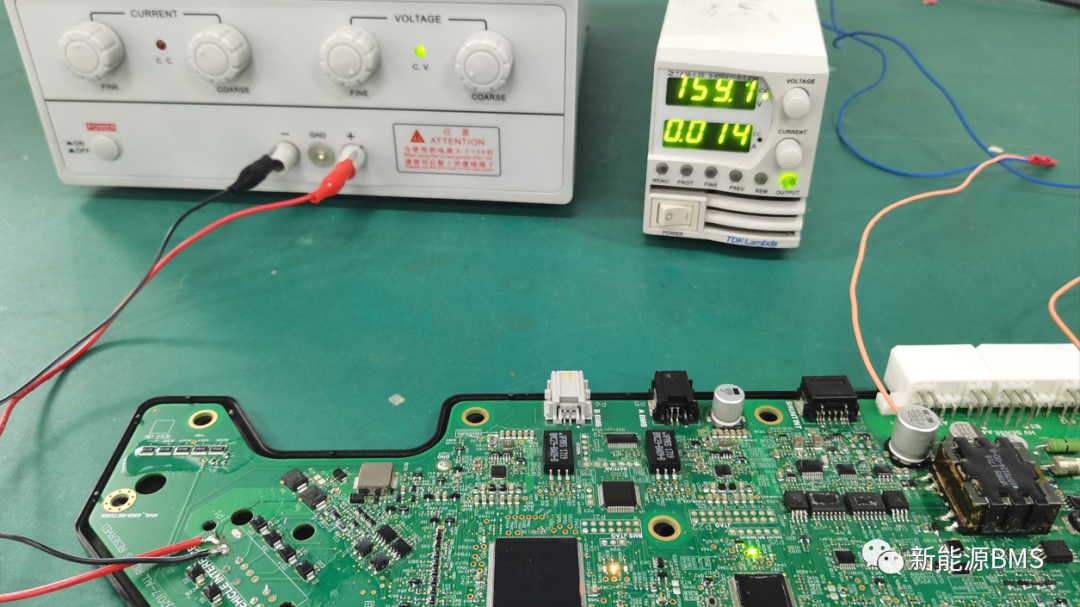

具体地，我测试了一下这个高压电源的输入输出情况，单纯针对隔离电源来讲：当外部的输入电压大于140V左右后才会正常输出25V，而输入电压降低到50V以下时，这个25V电压才会消失。



进一步地，测试这路25V电源与外部KL30供电的关系，发现外部KL30正常供电时，这路25V电源的高边控制PMOS是不导通的，只有当KL30电压降低到大概5V以下时，MCU控制PMOS导通，此时两路SBC由25V电源来供电。



二、隔离输出电源一给Pyrofuse电路供电

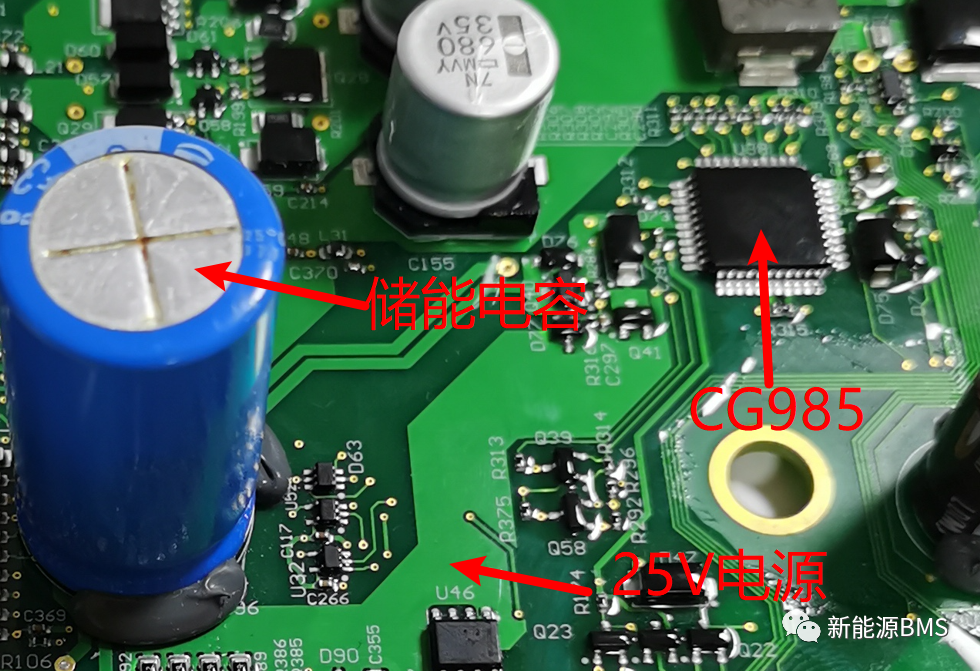

上面还是没有解释为什么是25V，直到我发现了这路隔离电源一还给Pyrofuse电路供电，这个之前也没有发现，如下图所示：储能电容的一个引脚连接了很宽的铜皮，这个就是25V隔离电源。



MODEL 3控制板上面的Pyrofuse驱动芯片来自于博世的CG985型号，它是一个SPI控制的4通道专用驱动芯片，其内部类似高低边驱动的结构，但是驱动的供电电源需要外部提供。

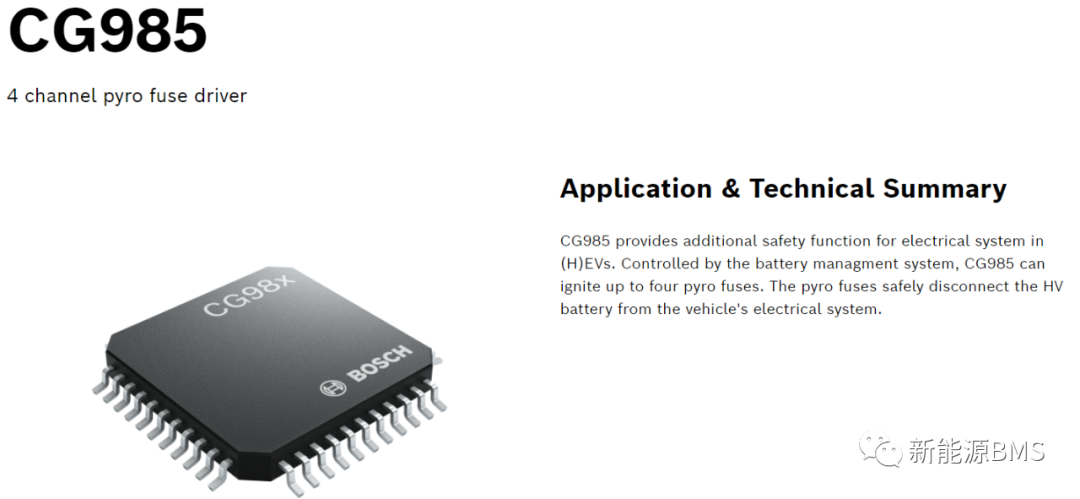

在博世官网上面介绍了CG985的外部驱动供电推荐为25V或33V，所以这里就找到了为什么隔离电源输出是25V的原因。

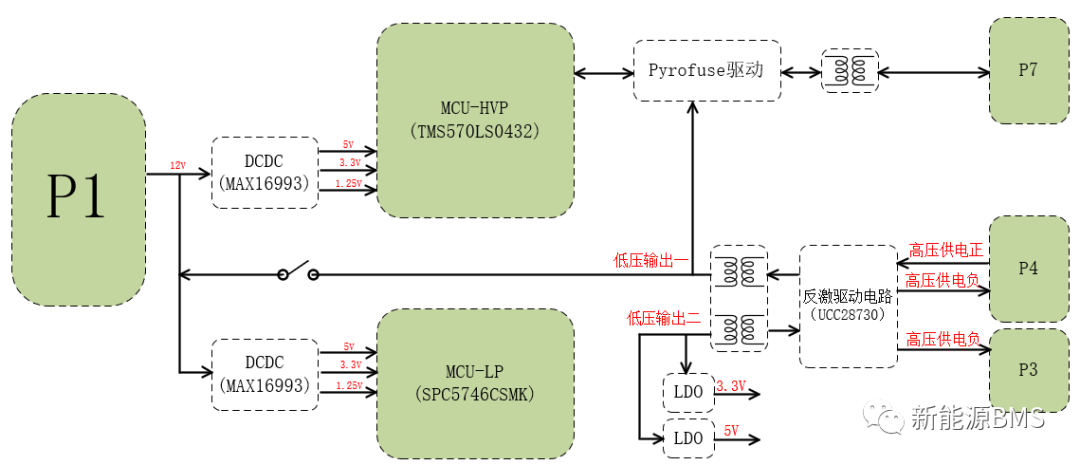

最后，高压隔离电源的拓扑就大概如下图所示了：所以无论外部KL30是什么情况，Pyrofuse都可以可靠断开。



总结：

通过这个事情，我后来反思，领导岗位与普通员工的区别除了信息不对称之外，可能更大的是思考问题的角度与敏锐度，我一般只聚焦在硬件周边就浅尝辄止了；以上所有，仅供参考。
