测试过程中,为了完成不同的测试项,需要将DUT PHY通过修改寄存器的方式设置为不同的测试模式,使其发出特定的数据包,BroadR-Reach中定义了4种测试模式。
1) Test mode 1-Transmit droop test mode。
2)Test mode 2-Transmit jitter test in MASTER mode。
3) Test mode 4-Transmit distortion test。
4) Test mode 5-Normal operation at full power(for the PSD mask)。

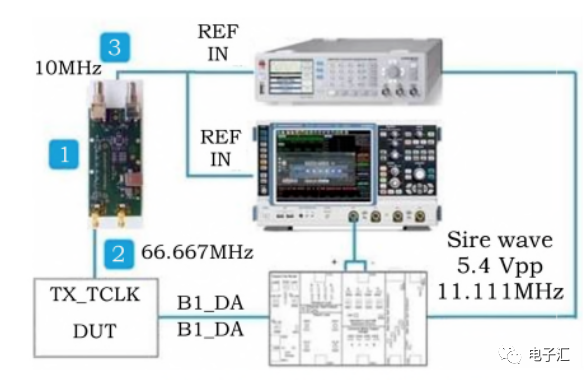

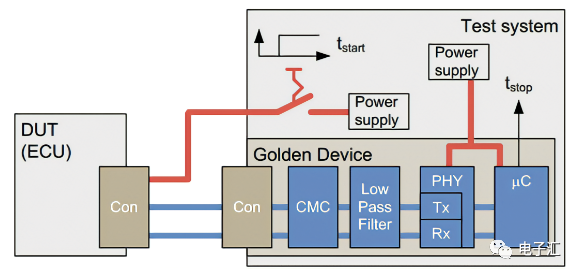

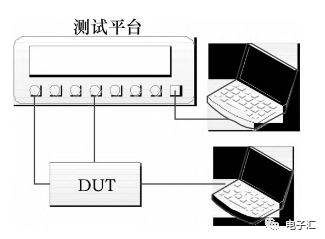

2.2IOP测试车载以太网物理层IOP测试,即互操作性测试(Interop- erability Tests),用于验证车载以太网PHY(通常也称为收发器)的可靠性和检查PHY能否在给定的有限时间内建立稳定的链路;还用于车载以太网PHY的诊断,如信号质量指数(SQI)和线束故障的检测。模拟车载以太网远、近端的开、短路故障作为Link Partner,与DUT建立连接,获取两者之间的Link Up时间(精度可达1ms)、信号品质指数以及电缆诊断信息。
