    系列第三篇,也算直流充电桩的小结尾,本文分析180KW的直流充电桩,分电气拆解以及控制器拆解(监控单元)两个部分

    1

    180KW充电桩

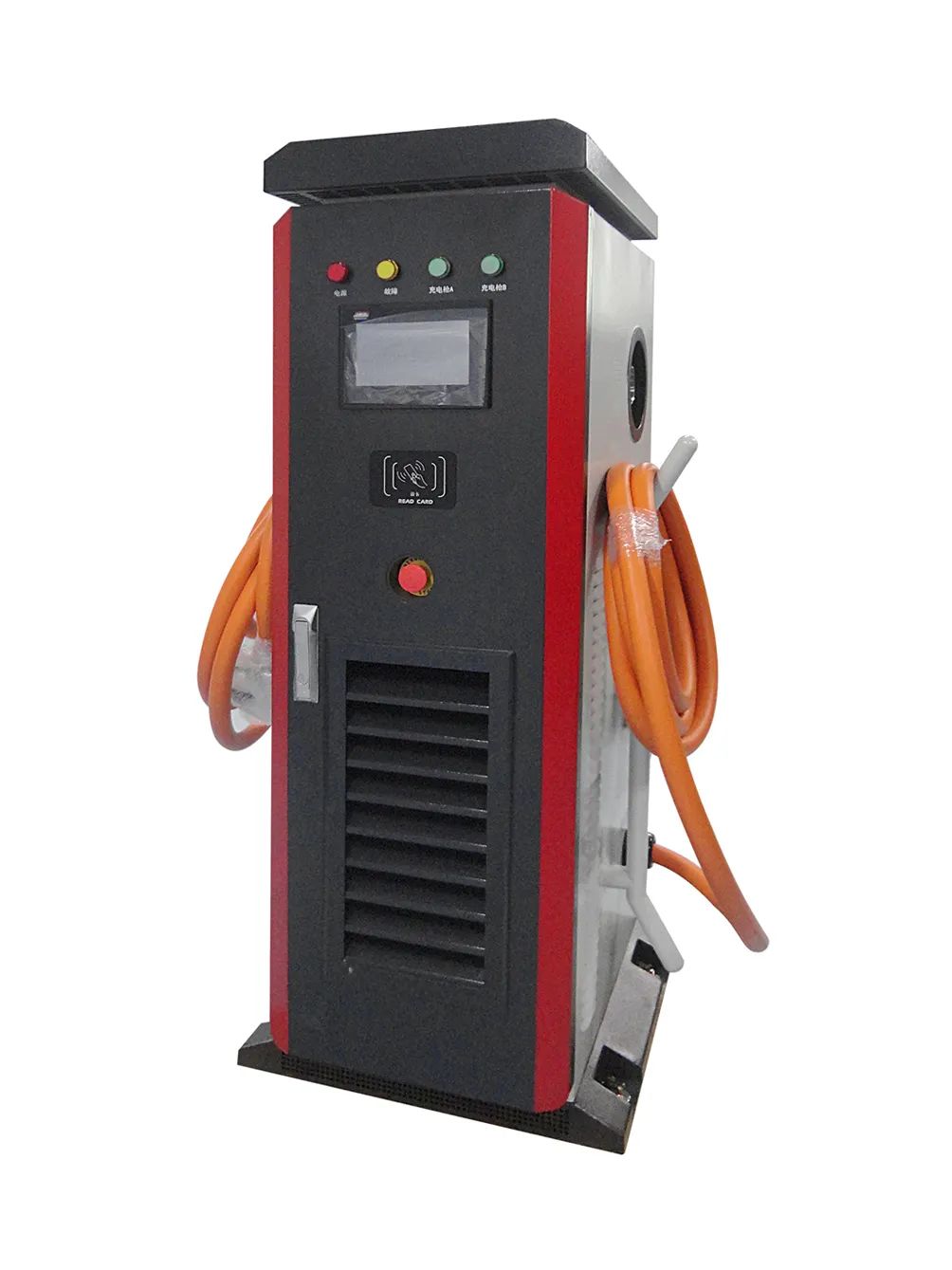

    老习惯,先看具体产品及场景;


    如上图,开电车的应该会很熟悉,可以看到外观上,有


      两个充电枪用于充电

      一个刷卡单元,一个急停按钮,一个屏幕

      四个指示灯


    该产品集充电模块、充电控制、计量计费、通讯等功能于一体,采用模块化设计可以灵活配置,系列产品功率涵盖30KW-180KW

    主要功能 (和电气接线和电路紧密相关)

      安全保护:具有交流输入过欠压、直流输出过流欠流、短路、防雷、过充、过热、阻燃输出防反接等保护功能

    通讯方式:采用以太网、GPRS、RS485、CAN等通讯接口,可以进行充电桩集中管理,支持本地和远程升级
    交互方式:人机交互界面采用高性能ARM芯片和7寸液晶显示屏操作简单方便
    充电模式:充电模式支持自动充满、按时间、按功率、按金额、按电量等多样式操作;支持非接触式IC卡和手机APP扫码等充电方式同时可以进行微信支付

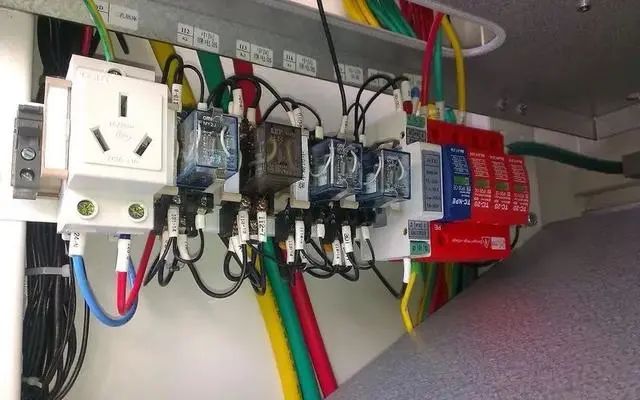

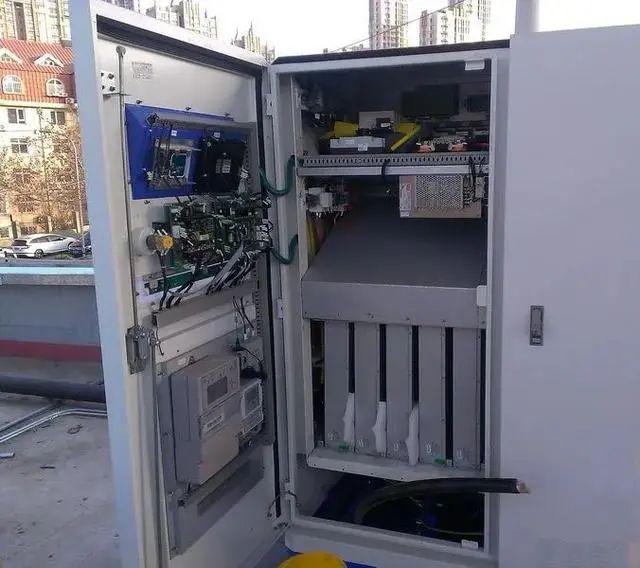

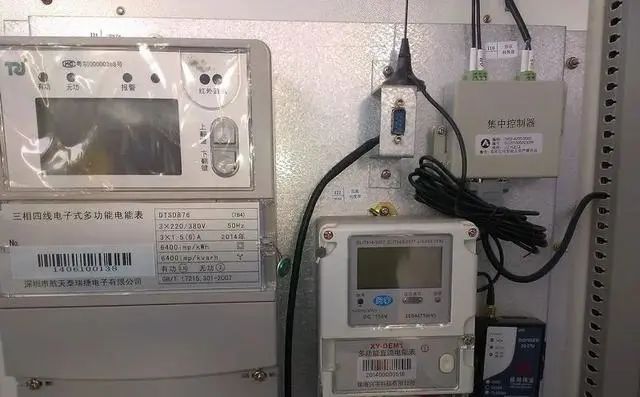

    如下图片来源于网络,供参考,便于理解电气接线及里面的电器




    2

    电气接线图

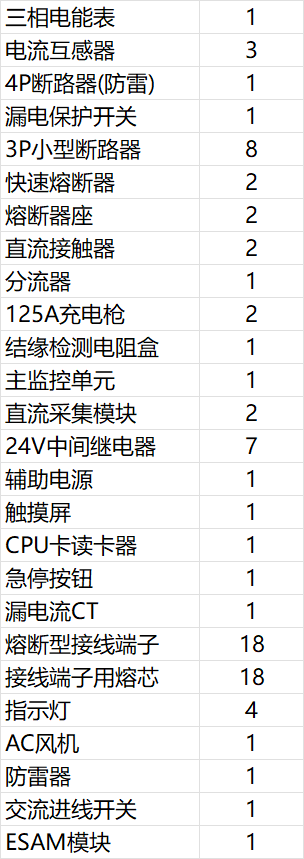

    手上有一份180KW的电气接线图,大的电气相关的就有,接近30个类别,80多个器件+,如下表

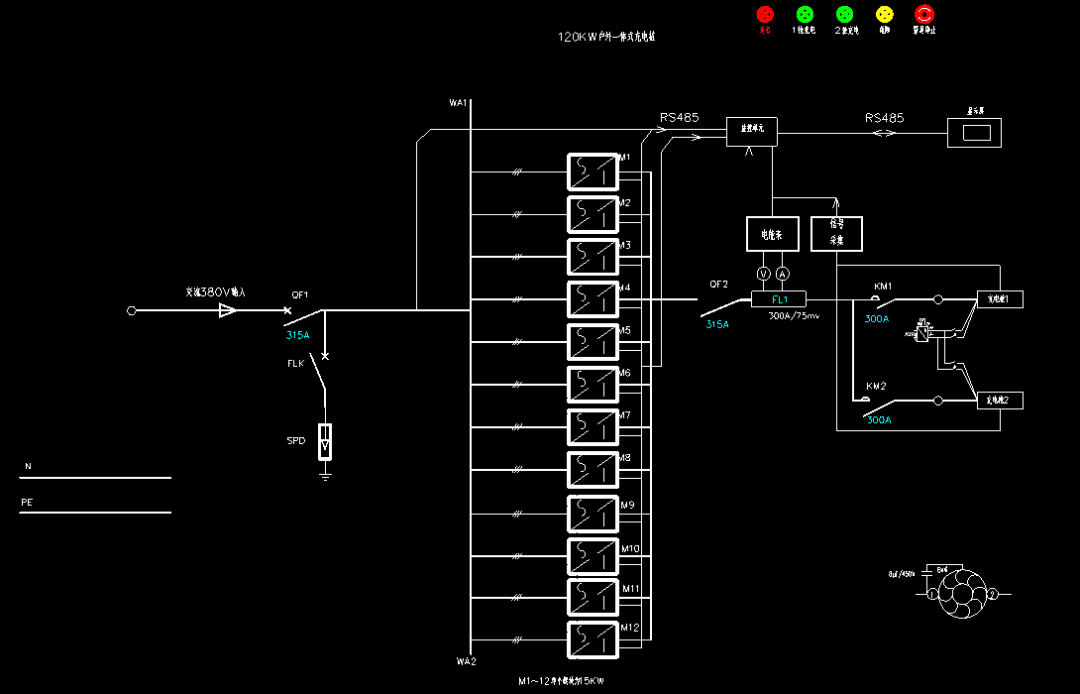

    接线总图如下,三相交流输入经过防雷保护后,给到了12个并联的充电桩模块;

    充电桩电源模块的直流输出并联(经过分流器采样电流,互感器采样电压)

    经过塑壳断路器,直流接触器后,从充电枪输出







    电气元器件做个整体说明:

    供电:两个开关电源,包括24V和12V,给包括继电器,充电枪输出(12V),监控单元,绝缘检测电阻盒等供电;

    继电器:用于通断电压,比如给充电枪的电压,给直流接触器的电压等;

    电能表:用于计量消耗的电能,包括一个三相输入侧的交流表和和一个输出直流表;

    串口屏:通过RS485和监控单元通信,并基于命令显示对应图像;

    监控单元:充电桩的大脑,处理交互,进行保护及控制;

    更详细的电气接线图源文件及电器说明,有兴趣的看:

    180KW充电桩电气接线图及监控单元(STM32F429)

    3

    监控单元

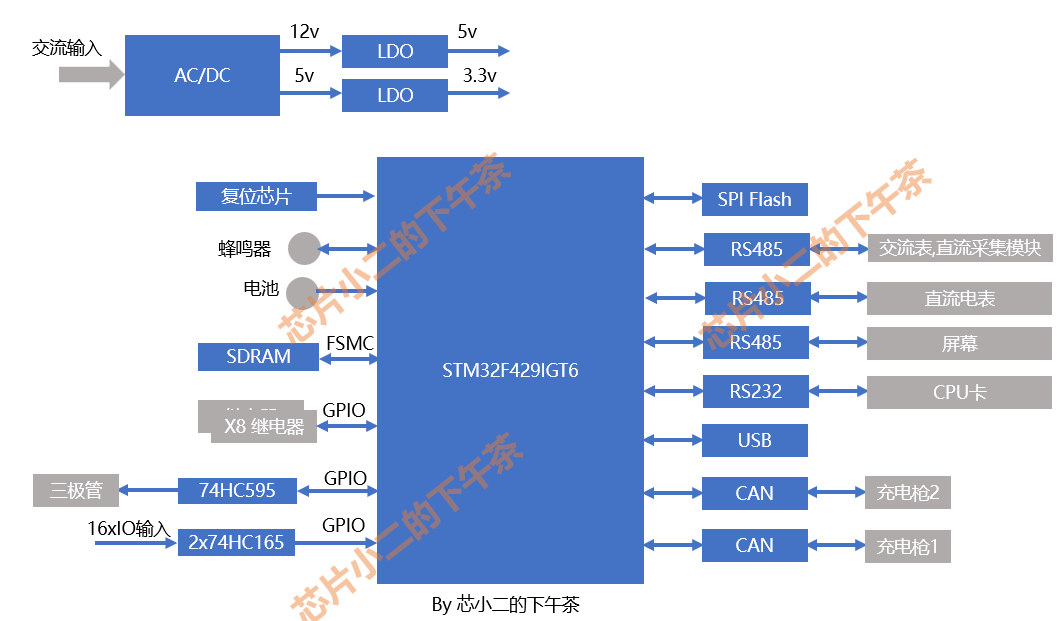

    监控单元基于STM32F429,框图及具体功能如下:


    使用了FSMC接口,外扩SDRAM,开发软件的如果了解可以帮忙解释下扩SDRAM的原因;

    输入口经过并转串的芯片输入F429;

    输出用了串转并口,然后经过三极管输出;

    其他的框图有做说明;

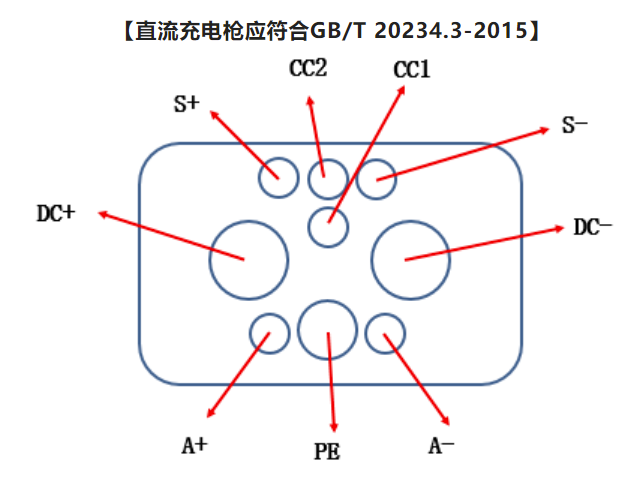

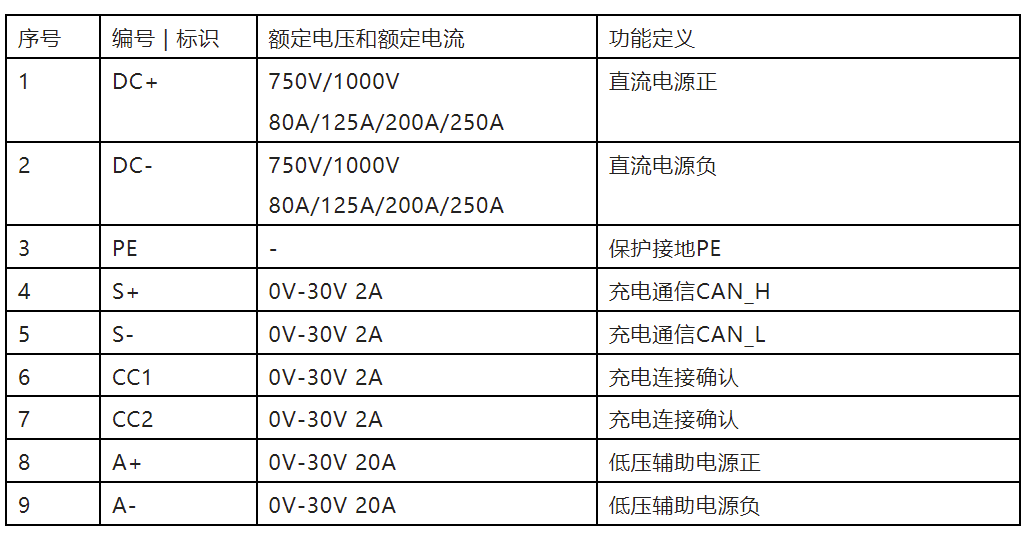

    附录:充电枪接线孔说明



    原理图源文件查看:

    180KW充电桩电气接线图及监控单元(STM32F429)
