简析英飞凌TC3XX MCAL ETH模块配置

lichengwan

上次写了TC3XX MCAL CAN模块的配置(回送门：简析英飞凌TC3XX MCAL CAN模块)，今天来梳理一下ETH模块的配置。

首先简要的说明一下ETH模块的特性：

1.支持10/100/1000M以太网；

2.支持MII/RMII/RGMII接口；

3.支持全/半双工工作模式；

4.以太网帧最大的长度为1522bytes；

5.MCAL中仅使用了Tx DMA0和Rx DMA0。

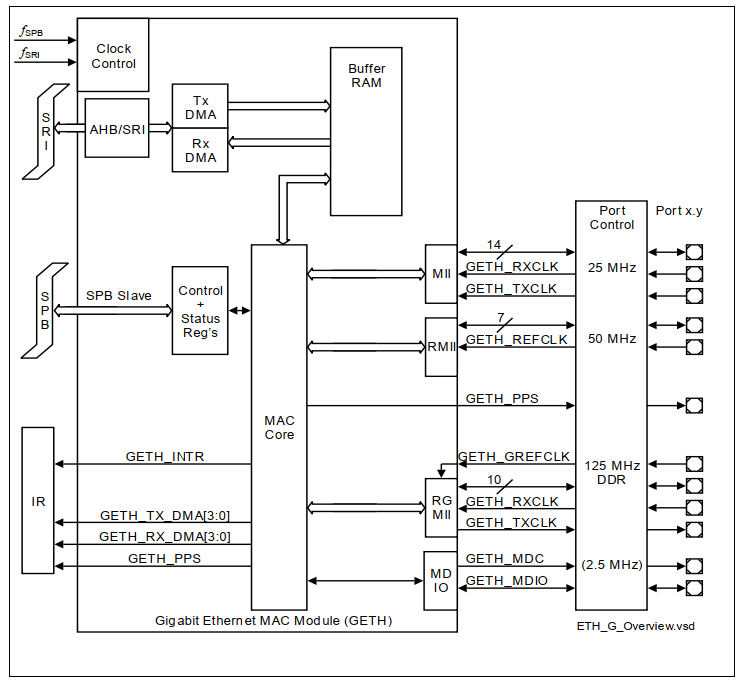

ETH的硬件硬件结构图如下图所示。



MCAL中关键的API接口：

Eth_17_GEthMac_Init，用于使能、复位Eth模块以及MIDO接口初始化；

Eth_17_GEthMac_ProvideTxBuffer,用于建立指定发送的buffer，输入参数包括Controller，BufferID，Buffer内容，以及长度。

Eth_17_GEthMac_SetControllerMode,设置以太网控制器的模式。

Eth_17_GEthMac_GetControllerMode,获取以太网控制器的模式。

Eth_17_GEthMac_SetPhysAddr,设置控制器的MAC地址。

Eth_17_GEthMac_GetPhysAddr，获取控制器的MAC地址。

Eth_17_GEthMac_WriteMii,设置PHY寄存器内容。

Eth_17_GEthMac_ReadMii,读取PHY寄存器内容。

Eth_17_GEthMac_Transmit,以太网数据发送。

Eth_17_GEthMac_Receive,以太网数据接收。

Eth_17_GEthMac_TxConfirmation,以太网数据发送的回调函数。

MCA配置：

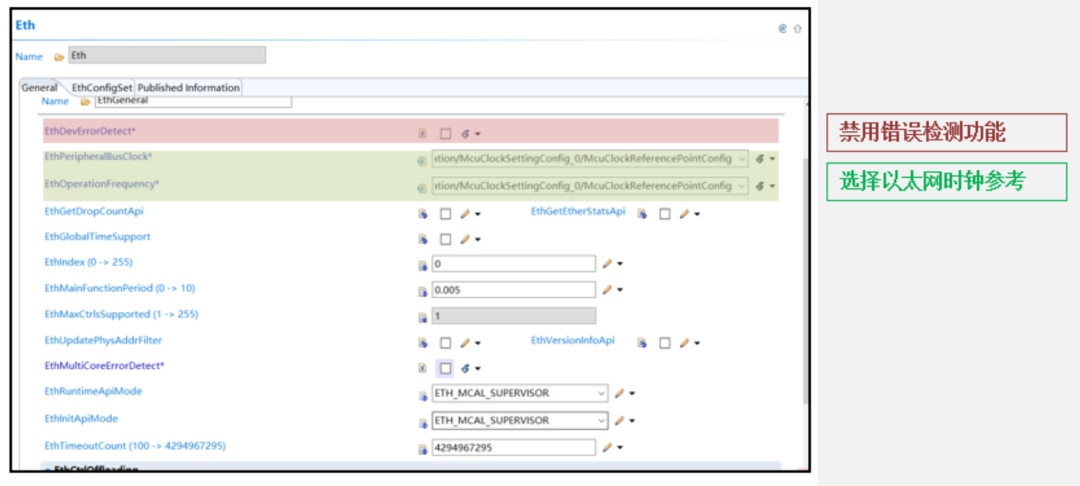

第一步是配置时钟参考，如下图所示。

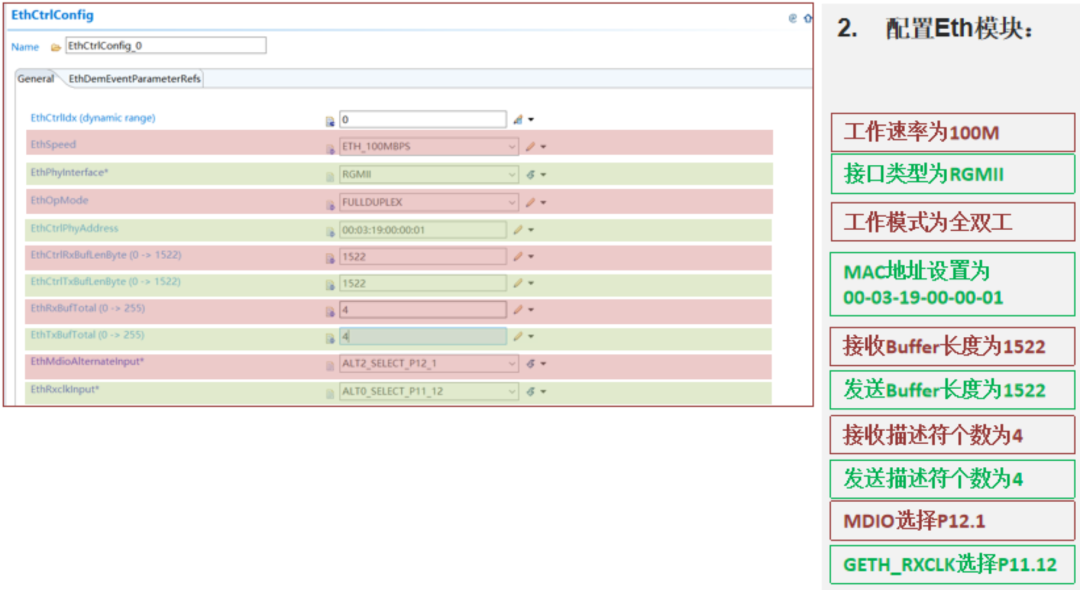

第二步就是控制器的配置，包括速度、工作模式、MCA地址、buffer程度、MDIO等，如下图所示。

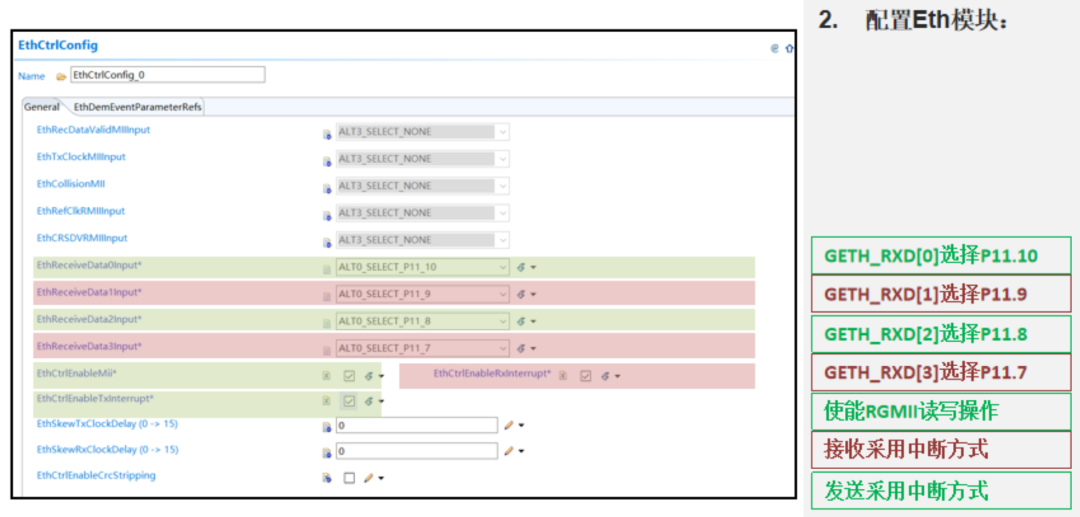

第三步，配置发送和接口的接口，以及使能RGMII的读写操作，配置数据接收的形式。

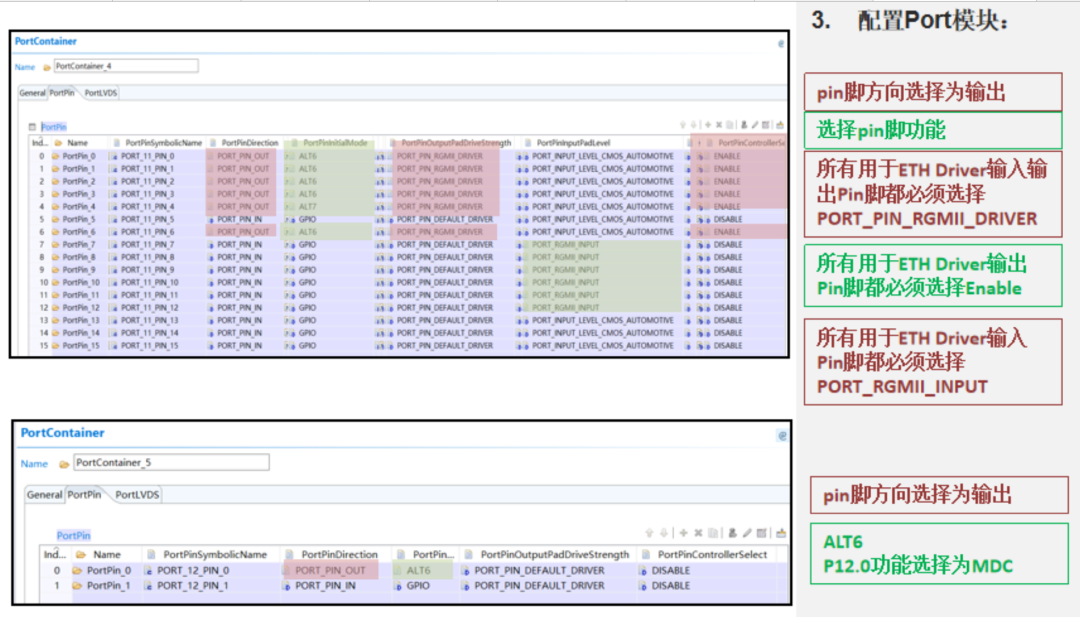

第四步，配置port硬件为复位类型，所有用于Eth驱动的输入引脚必须配置为PORT_PIN_RGMII_DRIVER，PORT_RGMII_INPUT，如下图所示。

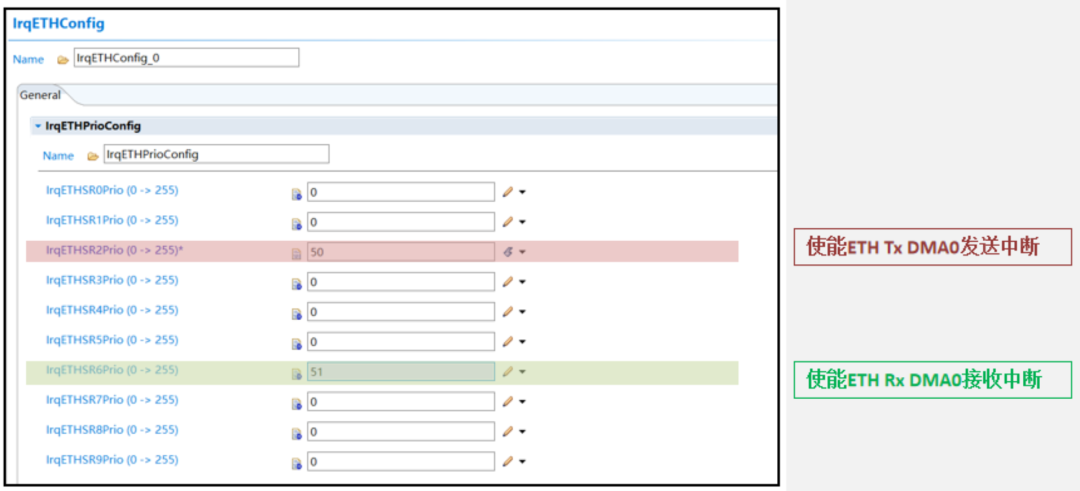

第五步，使能发送和接收的DMA中断。
