SOME/IP笔记

huangguang

目录

1.概述

2.SOME/IP 报文格式

3.SOME/IP-SD

01、概述

SOME/IP全称为Scalable Service Oriented MiddlewarE Over IP，是车载以太网技术中的核心内容，它为网络提供了面向服务的通信方式。一个服务可以包含0个或者多个事件（events），方法（methods）和fields。

Events提供周期性发送的数据或者有变化的数据（从provider到subscriber），单向数据传输；

Methods为subscriber提供远程调用，供subscriber端使用；

Fileds由以下组合；

从provider向subscriber发送变更数据的通知

Subscriber可调用的getter，用于显示向provider提供值

Subscriber想要更改provider端的值时可以调用的setter

Filed中的通知与event的区别在于：event只会在变化时发送，通知除了上述上述功能，还会在订阅后直接发送数据。

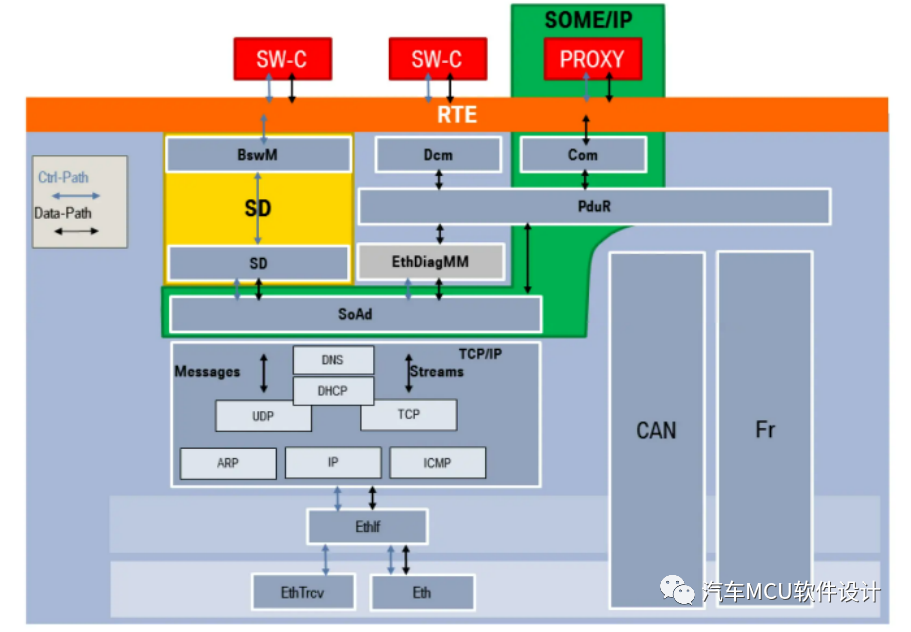

在Autosar ECU中，SOME/IP架构如下：

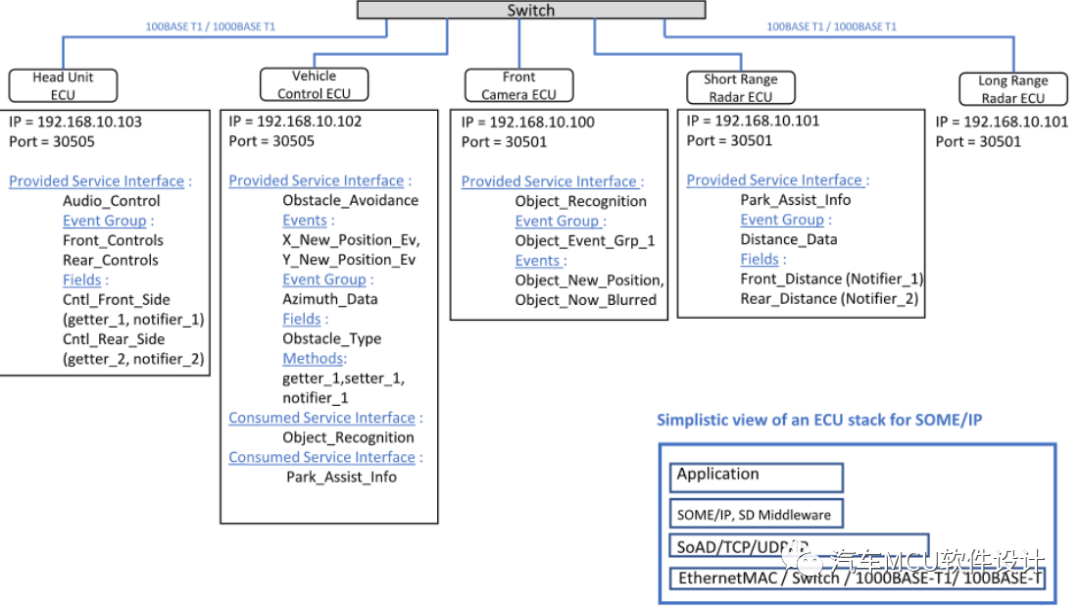

下图为车载SOME/IP的通信demo：



其中，车载以太网100BASE-T1和1000BASE-T1对比如下：

	100BASE-T1	1000BASE-T1
线缆类型	1对UTP	1对UTP
通信方式	全双工	全双工
编码方式	3B2T to PAM3	3B2T to PAM3
传输频率及位时间	66.666MHz/15ns	750MHz/1.33ns
传输距离	15m	15m
PoDL	支持	支持

02、SOME/IP报文格式

OSI七层模型中，数据从应用层到物理层经过层层封装然后传输，上三层的数据流在传输层被封装层数据段，在网络层数据段被封装成数据报，在链路层被封装为数据帧，最后在物理层编码陈比特流进行传输，如下：

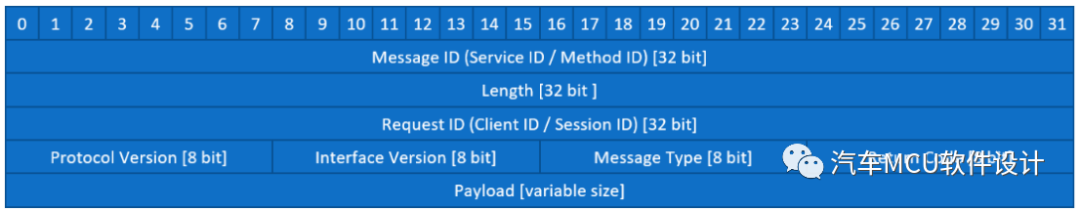

SOME/IP属于应用层，以中间件的形式为应用层和下层提供通信接口；它用于面向服务的通信，主要特点为：降低负载、兼容AUTOSAR、实现方法复用、扩展，其数据结构如下：

报文格式	解释
Message ID(Service ID)	服务的ID号，16bits，用于标识一个服务(0+15bit MessageID)
Message ID(Method ID)	方法的ID号，16bits，用于标识一个方法(1+15 bit EventID)
Length(Byte 0,1)	报文长度，从Request ID到报文结束的总长度
Length(Byte 2,3)
Request ID(Client ID)	客户端ID，16bits，区分不同客户端
Request ID(Session ID)	会话ID，区分同一客户端的连续消息或请求
Protocol Version	协议版本号
Interface Version	服务接口版本
Message Type	报文类型
Return Code	返回码
Payload	数据段，需要传输的相关数据

Message Type

Number	Value	Description
0x00	REQUEST	请求并期望响应
0x01	REQUEST_NO_RETURN	请求但不期望响应
0x02	NOTIFICATION	一个通知/事件回调的请求，不期望有响应
0x40	REQUEST_ACK	0x00的ACK确认
0x41	REQUEST_NO_RETURN_ACK	0x01的ACK确认
0x42	NOTIFICATION_ACK	0x02的ACK确认
0x80	RESPONSE	响应
0x81	ERROR	响应中包含错误
0xC0	RESPONSE_ACK	0x80的ACK确认
0xC1	ERROR_ACK	0x81的ACK确认
0x20	TP_REQUEST	TP请求并期望响应
0x21	TP_REQUEST_NO_RETURN	TP请求但不期望响应
0x22	TP_NOTIFICATION	一个TP通知/事件回调的请求，不期望有响应
0xa0	TP_RESPONSE	TP响应
0xa1	TP_ERROR	TP响应中包含错误

Return Code

Number	Value	Description
0x00	E_OK	没有错误发生
0x01	E_NOT_OK	发生了没有指定的错误
0x02	E_UNKNOWN_SERVICE	未知的服务ID
0x03	E_UNKNOWN_METHOD	服务ID预定义相符，未知的Method ID
0x04	E_NOT_READY	应用程序没有运行
0x05	E_NOT_REACHABLE	运行该服务的系统不可用
0x06	E_TIMEOUT	发生超时
0x07	E_WRONG_PROTOCOL_VERSION	SOME/IP协议版本不支持
0x08	E_WRONG_INTERFACE_VERSION	接口版本不匹配
0x09	E_MALFORMED_MESSAGE	反序列化错误
0x0a	E_WRONG_MESSAGE_TYPE	接收到不符合预期的消息类型
0x0b-0x1f	RESERVED	预留
0x20-0x5E	RESERVED	用于服务和方法的特定错误，由接口规范指定

Payload之前的称为SOMI/IP Header

Payload：用户自定义数据，由工程师根据节点功能需求对每个服务或方法中的数据进行详细定义。

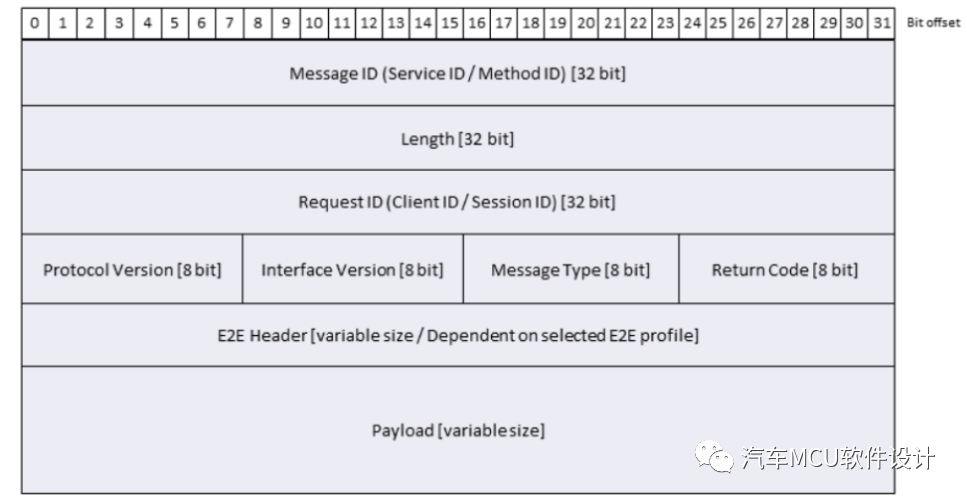

如果有E2E通信，E2E Header应该放在Payload之上，如下：



SOME/IP的传输必须封装到OSI第四层的报文中进行传输，即封装到UDP/TCP中，需要注意的是使用TCP进行传输时，必须由Client来建议连接或者终止。

SOME/IP数据序列化基于接口规范定义的参数列表。接口规范定义了PDU中所有数据结构的确切位置，并且必须考虑存储器对齐。对齐用于通过在数据之后插入填充元素来对齐数据的开头，以确保对齐的数据从特定内存地址开始。

03、SOME/IP-SD

服务发现协议，通过OfferService消息，FindService消息来动态发现服务提供者的IP地址、端口信息等，检查服务状态是否可用，通过Subscribe消息来实现订阅，它主要用于定位服务实例；检查服务实例是否正在运行，实现发布/订阅处理。服务发现只能用UDP来实现，Message ID固定为0xFFFF8100；

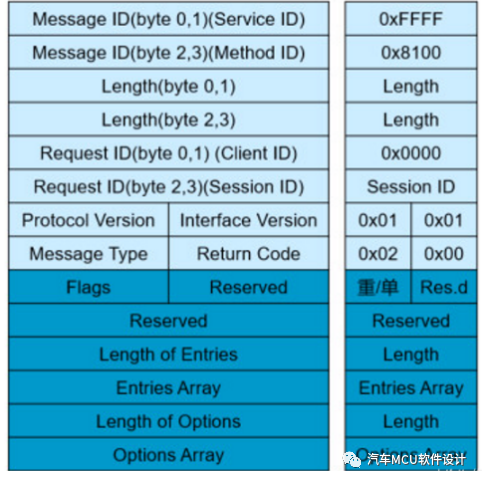

格式如下：





Flags = 重新启动标志位+单播标志+显示初始数据控制标志，服务重新启动后，所有消息的Reboot Flag须置为1，直到Session ID重新从1开始计数，之后的Reboot Flag须置为0。

SD报文也是一种SOME/IP报文，在此基础上增加了Entry，Option等字段；

Entry理解为服务实例的入口，包含服务实例以及需要订阅的EventGroup的信息；

Entry分为两种：面向服务的Entry和面向事件组的entry。

面向服务可分为：

发现服务（FindService），

提供服务（OfferService）

停止提供服务（StopOfferService）；

面向事件组可分：

订阅事件组（SubscribeEventGroup）

肯定应答（SubscribeEventGroupAck）

否定应答（SubscribeEventGroupNAck）

停止订阅事件组（StopSubscribeEventGroup）。

一个entry可以包含0-2个option。

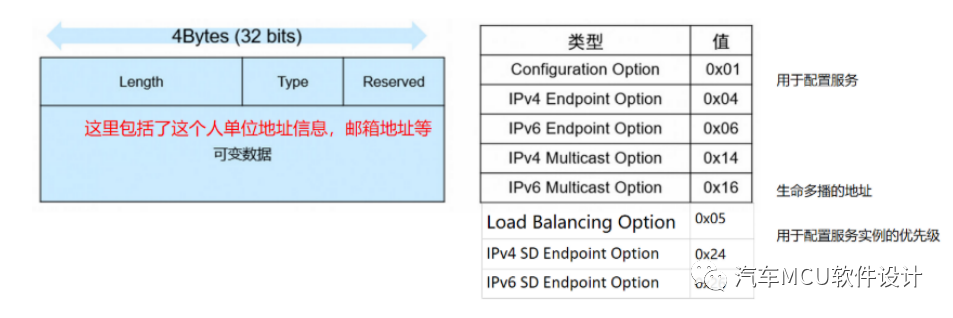

Option用于传输Entry附加信息，可以分为以下几种：

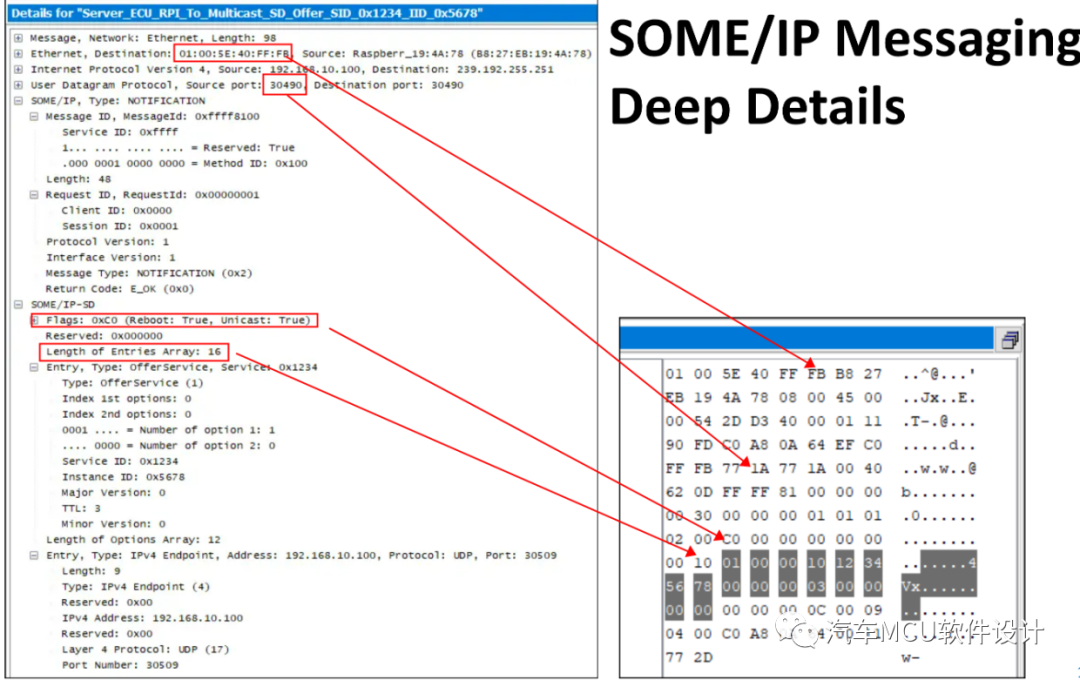

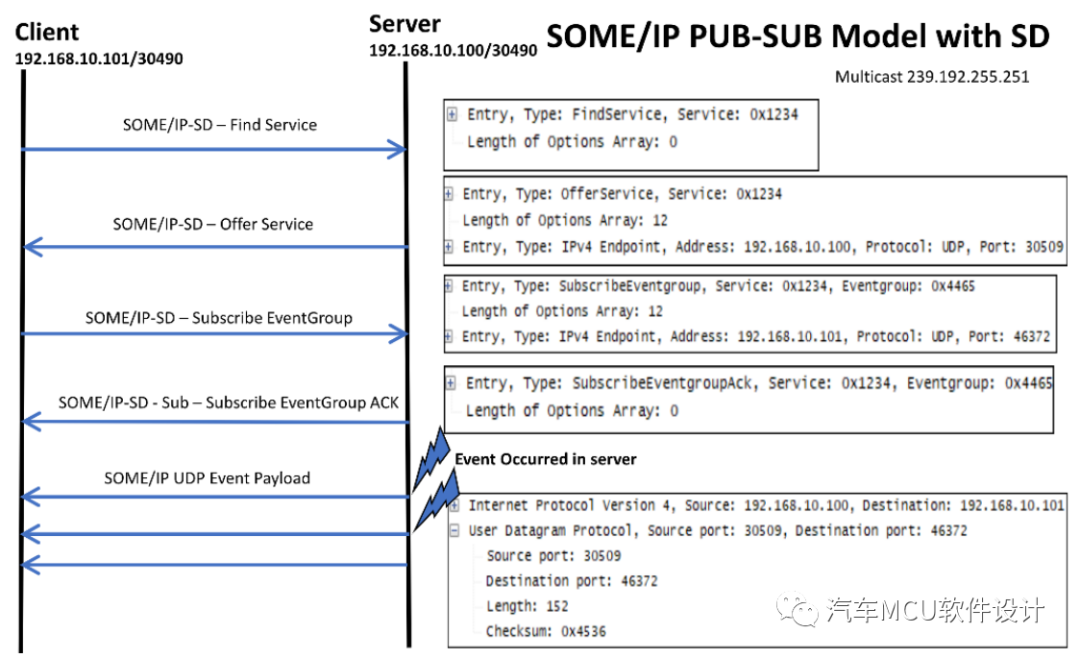

通信举例如下：

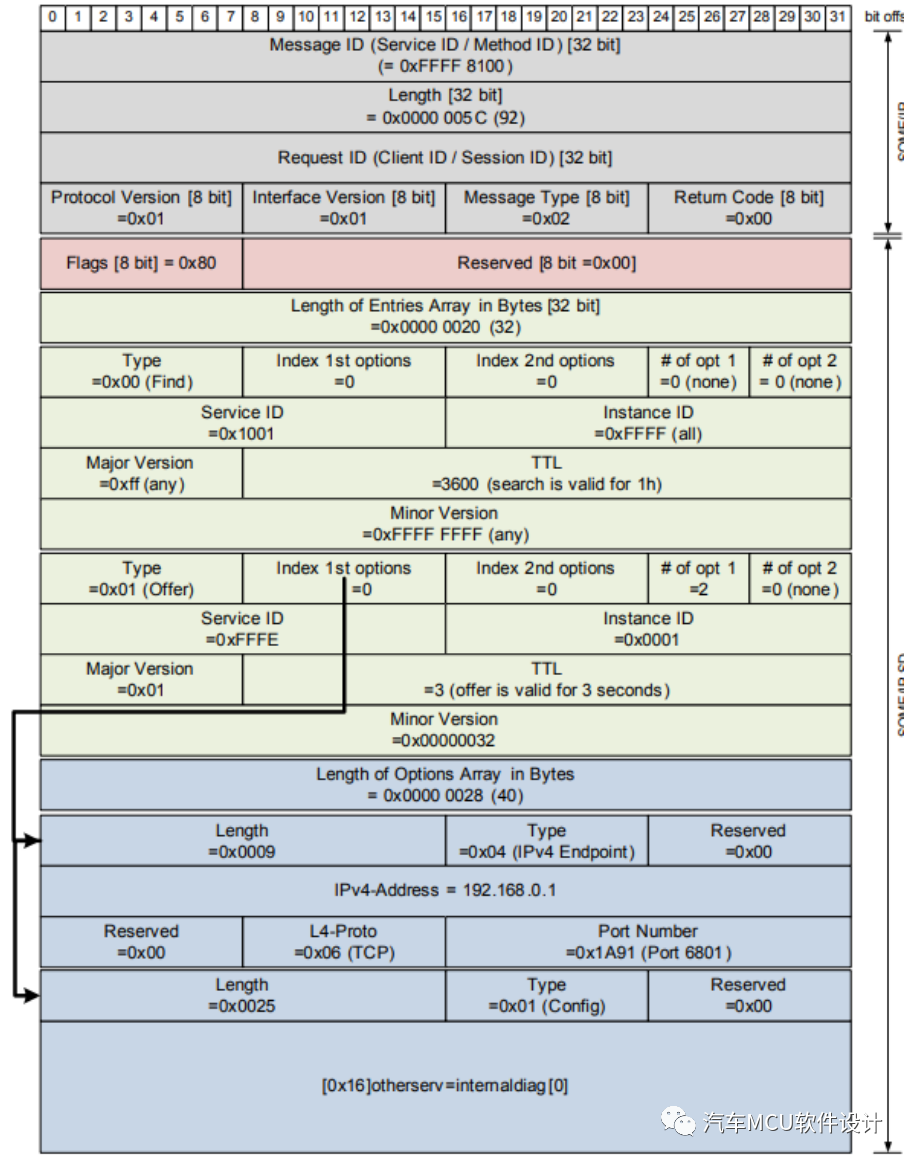

详细信息如下：
