车载充电机OBC内部原理简述

shuizhonghua

在新能源电动汽车（NEV）的技术领域内，车载充电机（OBC）扮演着核心角色。它将交流电（AC）转换为直流电（DC）以供电池充电。OBC的设计不仅涉及复杂的电力电子转换过程，还包括了充电连接确认（Charge Coupling, CC）和控制导引（Control Pilot, CP）等关键通信功能，这些功能对于确保充电过程的顺利进行和充电安全至关重要。

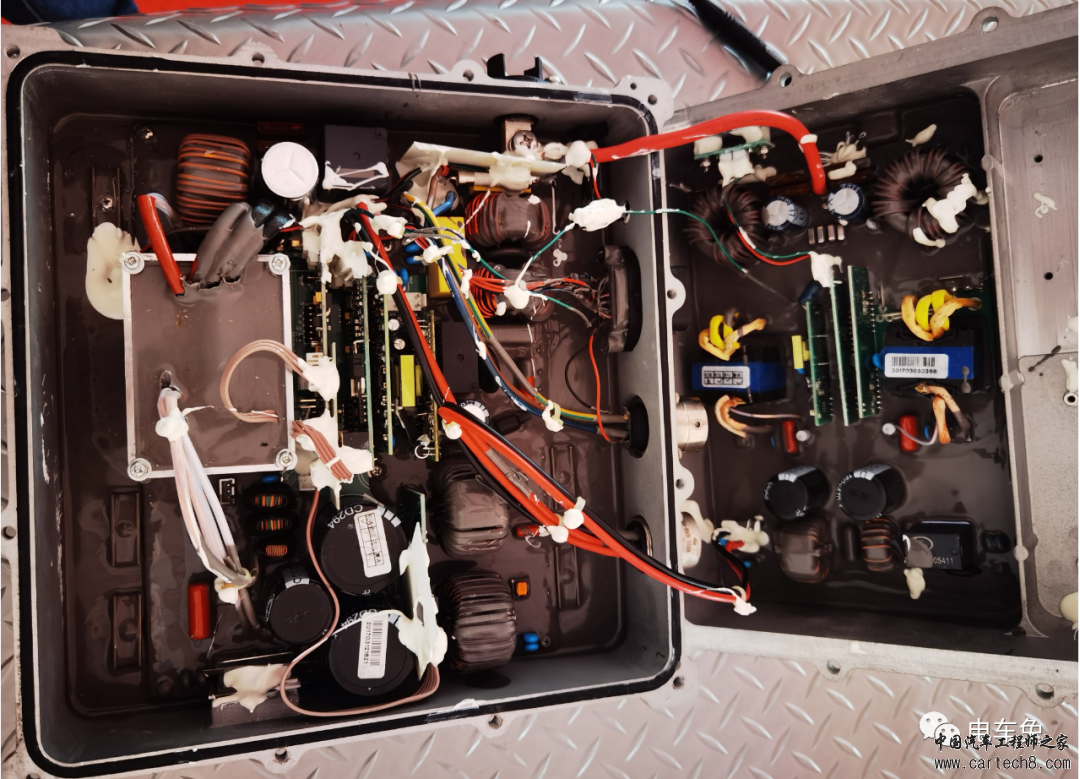

输入滤波器在OBC的设计中起着首要的角色。它主要用于消除来自电网的电磁干扰和尖峰电压，保护OBC免受这些干扰的影响。这一部分通常由电感、电容组成，有时还包括压敏电阻。接下来的整流桥负责将AC电转换为DC电。它通常由多个二极管或晶体管构成，形成桥式整流。整流桥是处理高电流的重要环节，对OBC的稳定性至关重要。功率因数校正（PFC）模块通过优化电源的功率因数来减少电能浪费和电网负担。PFC模块的核心由开关元件（如IGBT或MOSFET）和控制电路组成，负责调整输入电流的波形，以提高整体效率。DC-DC转换器是OBC的关键部件之一，负责将整流后的DC电转换为适合电池充电的电压和电流。这一部分包括高频变压器、开关管和输出滤波器，它们共同工作以提供稳定、高效的充电电流。控制单元作为OBC的大脑，对整个充电过程进行监控和调节，确保充电效率和安全性。这部分通常由微控制器或微处理器组成，执行复杂的充电控制算法，确保充电过程的准确性和可靠性。OBC的设计还包括了充电连接确认（CC）和控制导引（CP）系统，这对于确保充电连接的正确建立和维持至关重要。CC系统负责检测物理连接的建立，而CP系统则通过特定的信号线发送和接收关于充电状态、充电级别和故障诊断的信息。通信接口使OBC能够与车辆的其他系统（如电池管理系统BMS）进行数据交换。这一部分包括硬件接口和通信协议软件，确保信息在各系统间准确无误地传递。最后，冷却系统在OBC中的作用不可小觑，它负责保持OBC在安全温度范围内运行，可能包括风扇、散热片或液体冷却系统，以确保整个系统的高效、稳定运行。----我们文章定时在晚上20：30准时发送。-----如果您认可我们的内容，请点赞，转发。-----如果您想看到更多的文章，请点击下面的公众号名片，关注即可。

sxq0201

车载充电机（OBC）是新能源电动汽车（NEV）的核心部件，其主要功能是将交流电转换为直流电以供电池充电。OBC内部原理中，输入滤波器起着关键作用，能够消除电网中的电磁干扰和尖峰电压，保护OBC不受其影响。此外，OBC还包括整流桥、DC滤波器和PWM控制模块等部分。整流桥将交流电转换为直流电，而DC滤波器则进一步平滑电流波形。PWM控制模块负责调节充电机的输出功率，以达到最佳的充电效果。同时，OBC还具备充电连接确认和控制导引等通信功能，确保充电过程的顺利进行和充电安全。

车载充电机（OBC）是新能源电动汽车（NEV）的核心部件，其主要功能是将交流电转换为直流电以供电池充电。OBC内部原理主要包括电力电子转换、充电连接确认和控制导引等关键通信功能。输入滤波器在OBC中起到消除电磁干扰和尖峰电压的作用，保护电路免受干扰影响，主要由电感、电容和压敏电阻组成。接下来，整流桥负责将交流电转换为直流电，这一转换过程通过可控硅等开关元件实现。总之，车载充电机的设计复杂，但其核心原理是基于电力电子技术和通信技术的结合，确保充电过程的顺利进行和充电安全。

andyo7

车载充电机（OBC）是新能源电动汽车（NEV）的核心部件，其主要功能是将交流电转换为直流电以供电池充电。OBC内部原理主要包括电力电子转换、充电连接确认和控制导引等关键通信功能。其中，输入滤波器在OBC设计中起首要作用，用于消除来自电网的电磁干扰和尖峰电压，保护OBC免受其影响，主要由电感、电容和压敏电阻组成。接下来，整流桥负责将交流电转换为直流电，再经过滤波和稳压等处理，为电池提供稳定的充电电流和电压。此外，OBC还包括控制单元，用于控制充电过程并进行相关保护。整体上，OBC的设计复杂精细，确保了新能源电动汽车的充电效率和安全性。

huangguang

车载充电机（OBC）是新能源电动汽车（NEV）的核心组件，主要功能是将交流电转换为直流电以供电池充电。其内部原理简述如下：

OBC设计首先通过输入滤波器消除来自电网的电磁干扰和尖峰电压。该滤波器主要由电感、电容及有时包括的压敏电阻组成。接下来，整流桥负责将交流电转换为直流电。在此过程中，充电连接确认和控制导引等关键通信功能确保充电过程的顺利进行和充电安全。此外，OBC还包括电压和电流控制回路，用于对电池进行智能充电管理，确保电池的安全与寿命。总之，OBC的设计涉及复杂的电力电子转换过程，以确保高效的充电性能和系统的稳定性。

babylemon828

车载充电机（OBC）是新能源电动汽车（NEV）的核心部件，其主要功能是将交流电转换为直流电以供电池充电。OBC内部原理主要包括电力电子转换、充电连接确认和控制导引等关键通信功能。其中，输入滤波器在OBC设计中起首要作用，用于消除来自电网的电磁干扰和尖峰电压，保护OBC不受其影响。该部分主要由电感、电容和压敏电阻组成。紧接着，整流桥负责将交流电转换为直流电，再经过滤波和稳压后，为电池提供稳定的充电电流和电压。OBC还包含控制单元，负责控制充电过程中的各项参数，确保充电效率和安全性。

baoshijie

车载充电机（OBC）是新能源电动汽车（NEV）的核心部件，其主要功能是将交流电转换为直流电以供电池充电。OBC内部原理主要包括电力电子转换、充电连接确认和控制导引等关键通信功能。其中，输入滤波器在OBC设计中起首要作用，用于消除来自电网的电磁干扰和尖峰电压，保护OBC不受其影响。该部分主要由电感、电容组成，还包括压敏电阻。整流桥则是将交流电转换为直流电的关键部件，通过整流桥将交流电转换为脉动直流电，再经过滤波、稳压等处理，最终为电池提供稳定的直流电进行充电。

落叶纷飞

车载充电机（OBC）是新能源电动汽车（NEV）的核心组件，主要功能是将交流电转换为直流电以供电池充电。其内部原理简述如下：

OBC设计首先通过输入滤波器消除来自电网的电磁干扰和尖峰电压。该滤波器主要由电感、电容及有时还包括压敏电阻构成。接下来，整流桥负责将交流电转换为直流电。在此过程中，充电连接确认和控制导引等通信功能确保充电过程的顺利进行和充电安全。控制单元监测并控制充电过程，以确保电池得到适当的充电。转换效率、安全性及稳定性是OBC设计的关键。

希望以上简述有助于你理解车载充电机OBC的内部原理。

huangguang

车载充电机（OBC）是新能源电动汽车（NEV）的核心部件，其主要功能是将交流电转换为直流电以供电池充电。OBC内部原理主要包括电力电子转换、充电连接确认和控制导引等关键通信功能。其中，输入滤波器在OBC设计中起首要作用，用于消除来自电网的电磁干扰和尖峰电压，保护OBC免受其影响，主要由电感、电容和压敏电阻组成。接下来，整流桥负责将交流电转换为直流电，再进行滤波和稳压后，供给电池进行充电。OBC还具备多种保护措施，如过流、过压、欠压及过热保护等，确保充电过程的安全和稳定。
