简述车载诊断系统(OBD)

[复制链接]

该用户从未签到

发表于 23-12-2023 22:02:10 | 显示全部楼层 |阅读模式

汽车零部件采购、销售通信录       填写你的培训需求,我们帮你找      招募汽车专业培训老师

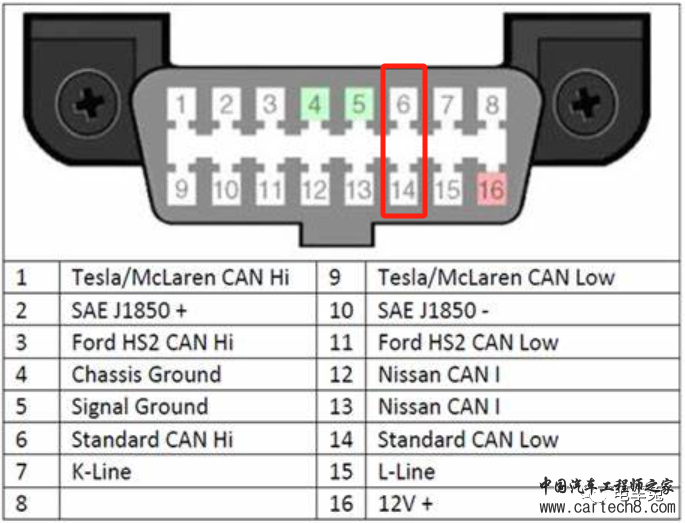

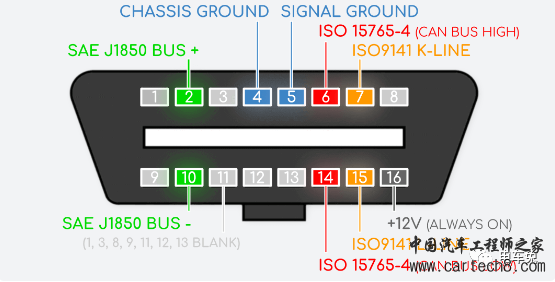

车载诊断系统(OBD)是现代汽车技术的关键组成部分,它在提升汽车性能、维护和环境保护方面发挥着至关重要的作用。自20世纪70年代以来,OBD系统经历了显著的发展,并预计在未来汽车技术中扮演更加重要的角色。OBD系统的发展历程早期诊断系统早期的汽车诊断系统主要关注于发动机和排放控制的监测,通过基础的电子设备来检测发动机故障,并通过仪表板上的指示灯提醒驾驶员。OBD-I的引入1980年代初期,OBD-I的引入提供了对汽车关键系统的基本监控,能够检测并存储特定的故障代码。然而,这一阶段的OBD系统并没有统一的标准。OBD-II标准的制定1996年,OBD-II标准的实施统一了诊断代码和接口,显著提升了故障检测的精确性和系统覆盖范围,尤其是在排放控制方面。全球范围的标准发展欧洲、亚洲及其他地区也陆续引入了类似的标准,如欧洲的EOBD和日本的JOBD,加强了对排放控制的监测。OBD接口的详细定义物理特征OBD-II接口通常位于驾驶员座位附近,采用一个16针的矩形接口,设计上保证了与各种诊断工具的兼容性。通信协议OBD系统使用多种通信协议,其中包括:CAN(控制器局域网络):这是一种车辆内部通信网络的标准,用于各种电子控制单元(ECU)之间的通信。CAN协议的优点包括高速传输、优秀的错误检测能力和较低的成本。

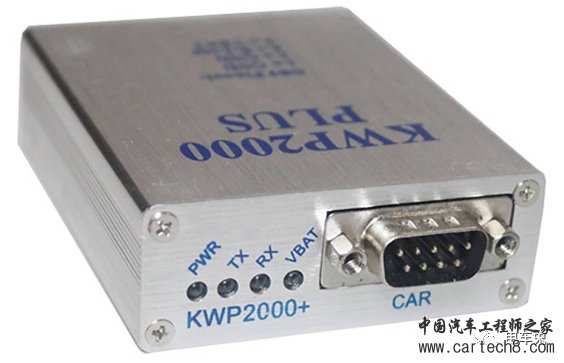

KWP2000(关键字协议2000):主要用于欧洲车型的早期诊断通信协议,支持较慢的通信速度。KWP2000在发动机和传动系统的诊断方面使用广泛。

J1850:主要用于美国市场的车辆,包括PWM(脉宽调制)和VPW(可变脉冲宽度)两种变体。J1850协议适用于较低速度的数据传输。

数据格式和诊断代码(DTC)OBD系统采用标准化的数据格式,提供了关于车辆性能的实时数据和历史故障代码。故障代码(DTCs)是一种标准化的代码系统,每个代码由一个字母和四位数字组成,例如P0301。字母表示故障类别,如P代表动力系统;数字指定具体的故障类型。这些标准化的DTCs使得诊断更加统一和高效。OBD接口的功能作用实时监测车辆性能OBD系统可以实时监测发动机转速、车速等重要性能参数,对于确保发动机在最佳状态下运行至关重要。读取故障代码(DTCs)通过分析DTCs,可以对车辆的整体健康状况有一个初步的了解,并为维修或保养提供依据。监测排放控制系统OBD系统可以监测排放控制系统的运行状态,确保车辆的排放符合环保标准。电动汽车特有的监测项对于电动汽车,OBD系统监测电池状态、充放电循环等,有助于优化电池使用和延长其寿命。通过OBD接口的检修手段使用OBD扫描工具进行故障诊断OBD扫描工具能够读取和分析存储在车辆电脑中的故障代码,帮助快速定位问题。数据记录和长期车辆性能跟踪通过记录和分析车辆的性能数据,可以及时发现潜在的问题,并进行预防性维护。高级诊断专业的OBD诊断工具可用于进行深入的系统检测和电子控制单元(ECU)的校准。OBD系统在未来汽车技术中的潜在发展高级诊断能力预计OBD系统将发展出更高级的诊断能力,提高故障检测的精确性。车联网技术融合OBD系统可能与车联网技术结合,实现远程诊断和数据共享。电动汽车和智能汽车中的演化在电动汽车领域,OBD系统将更加专注于电池管理系统的监测。在智能汽车领域,OBD系统可能支持自动驾驶技术的监测和诊断。总体来说,OBD系统的发展不仅反映了汽车技术的进步,也反映了全球对环境保护和道路安全的关注。随着技术的不断发展,OBD系统预计将在电动汽车和智能汽车的发展中发挥更加重要的作用,为车辆健康管理和智能驾驶提供支持。-----我们
