新能源OBC系统概述

车载充电机OBC(On-Board Charger)属于安装在新能源电动车内的零部件,它将交流充电桩输出的交流电转化为高压直流电,给整车高压动力电池充电。

目前新能源车用电池通常为400V以上,并且向更高电压发展。为了实现更加快捷与轻便的车载充电方案,充电功率新趋势由6.6kW升级到11kW。通常情况下,电流从电网到电池单向流动,但是也有双向流动的设计方案;

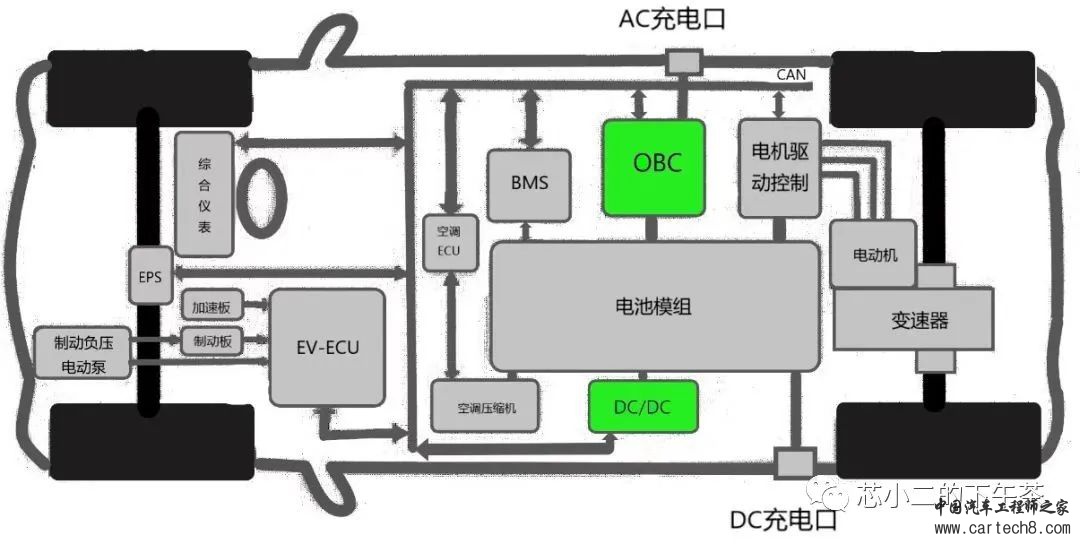

OBC在新能源汽车里面的位置,如下个图

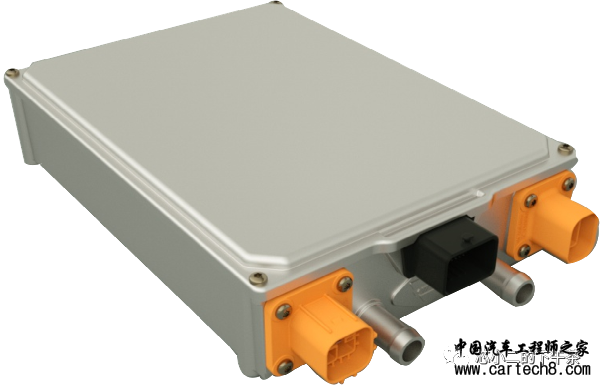

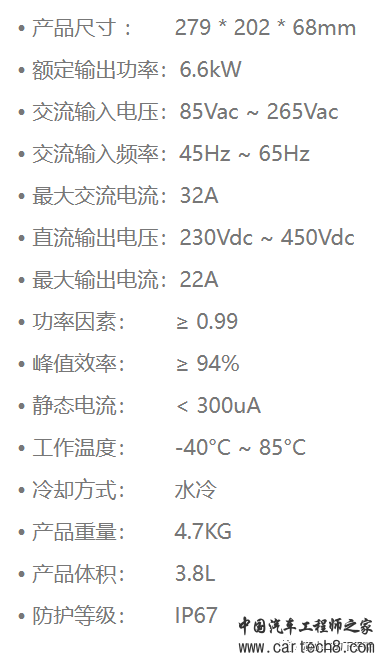

我们看下OBC实际外观,以及参数,有一个更清晰的了解 (看产品,一定要看产品的参数,就像看芯片,你一定看数据手册)

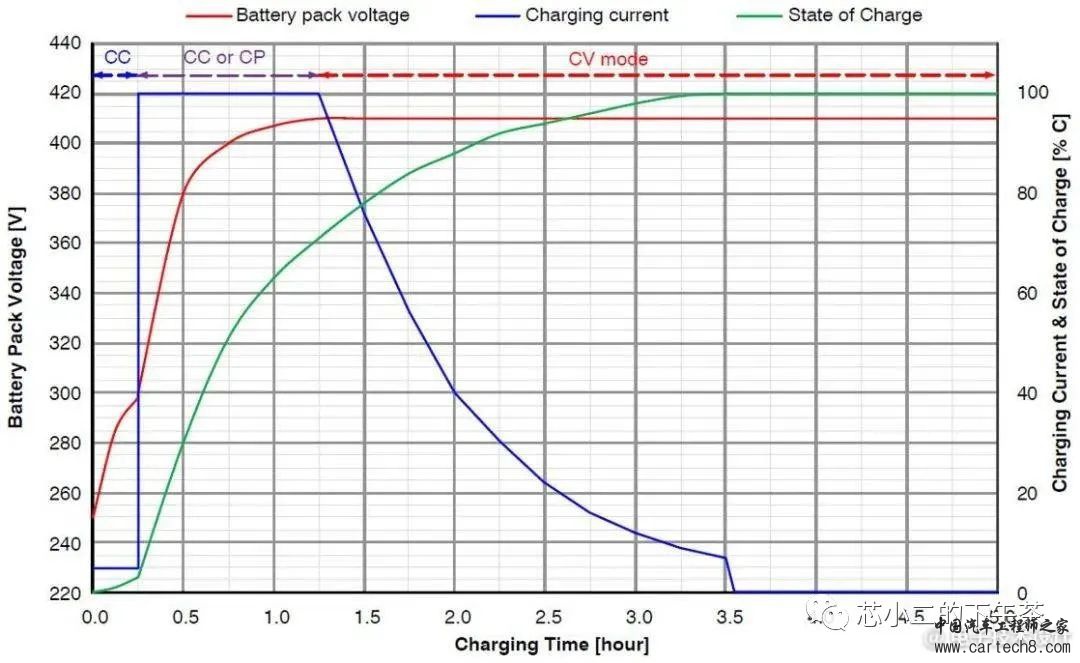

上面是头部OBC供应商威迈斯的产品,从上面可以了解,OBC是一个电力变换的控制器,将输入电压(比如交流的220VAC)转换成BMS的充电电压,OBC会根据整个电池的健康状况和电荷状态,改变电压和电流 ,如下图


2

新能源OBC系统示意图

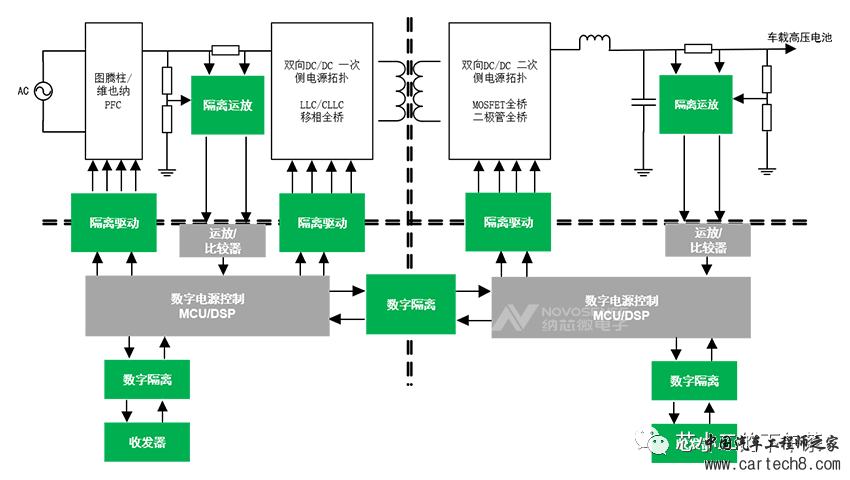

如下是一个典型的数字控制的OBC框图,一般分两级,前级完成交流转直流,因为对功率因素及效率要求高,前级一般采用图腾柱/维也纳PFC(Power Factor Correction,功率因素校正);

后级一般采用LLC电路;


3

OBC品牌排名

1. 弗迪动力

2. 威迈斯

3. 特斯拉

4. 欣锐科技

5. 英搏尔

6. 富特科技

7. 松下电器

8. 力华集团

9. 铁城科技

10. 科世达
