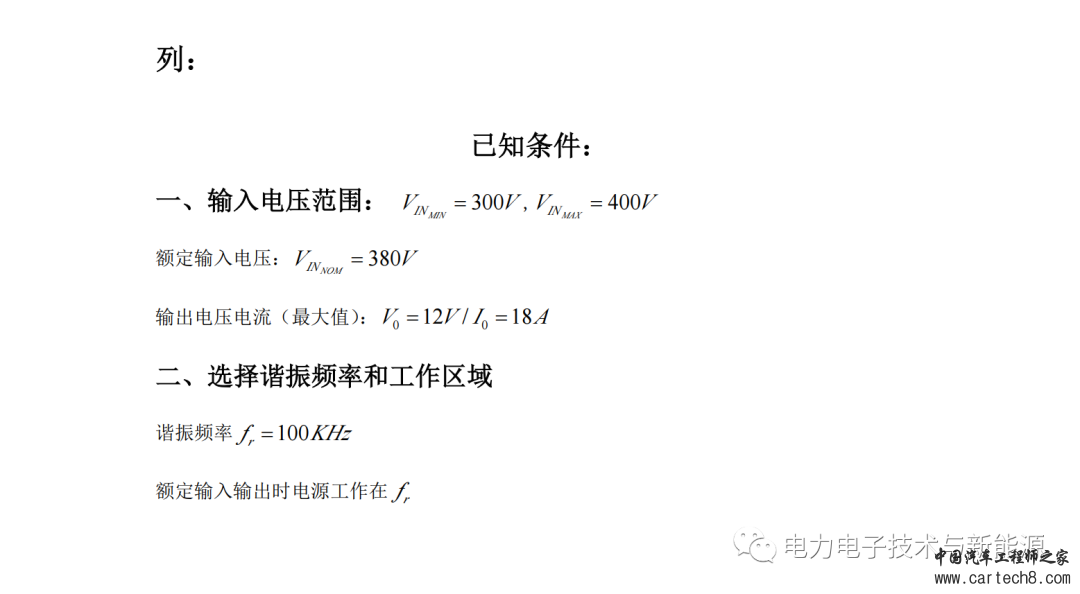

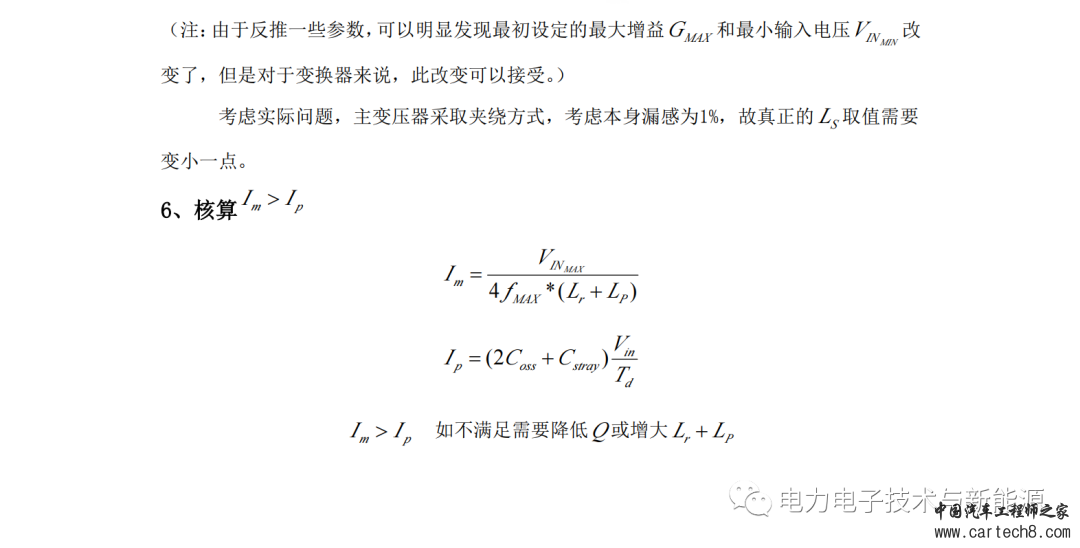

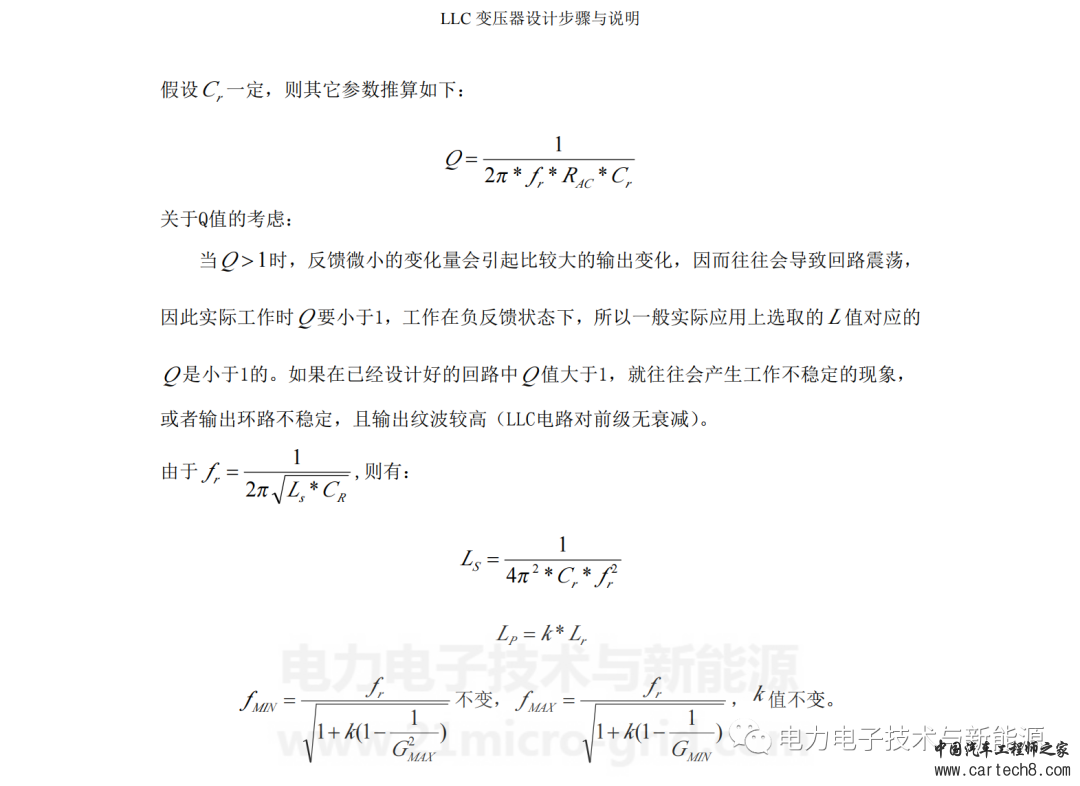

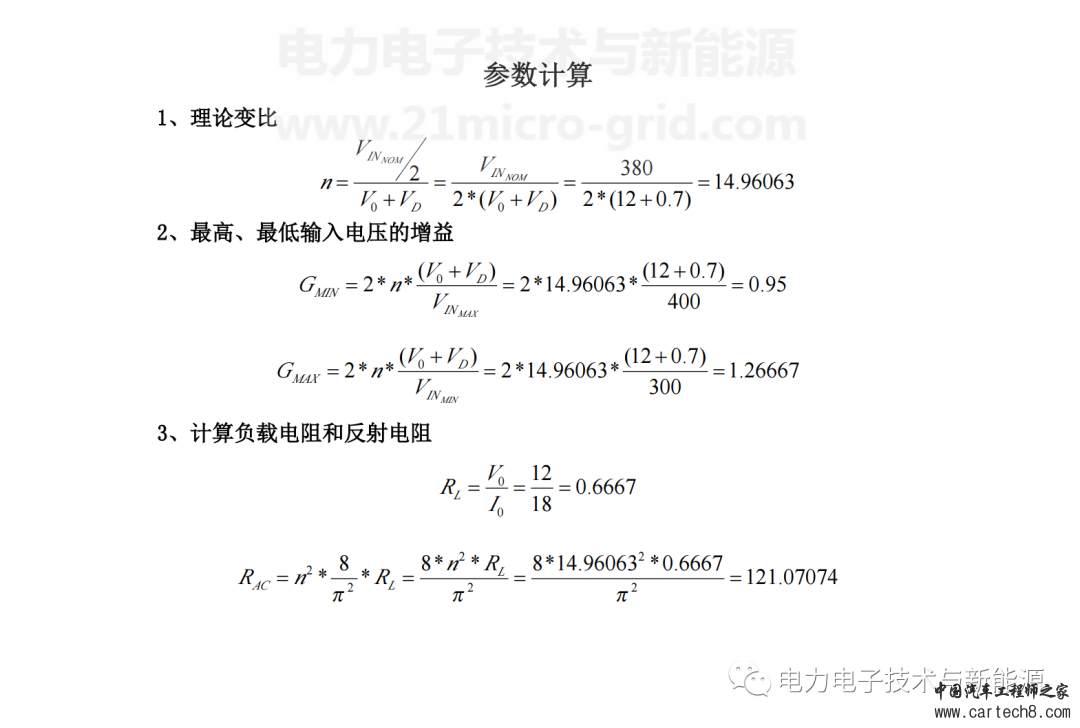

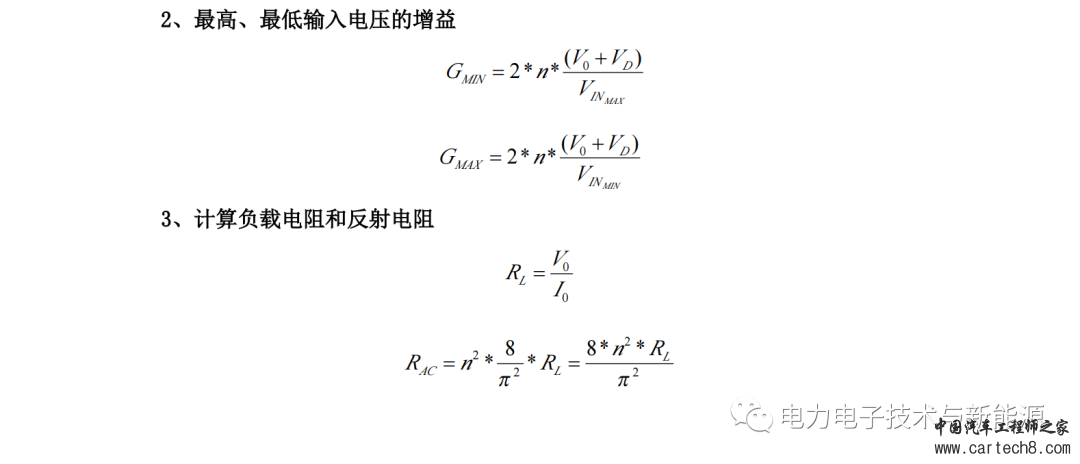

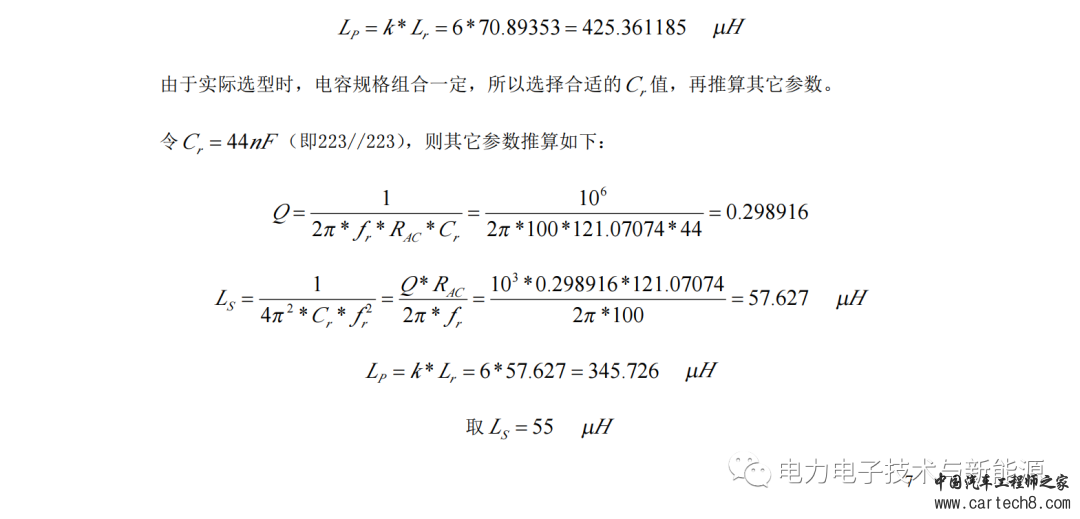

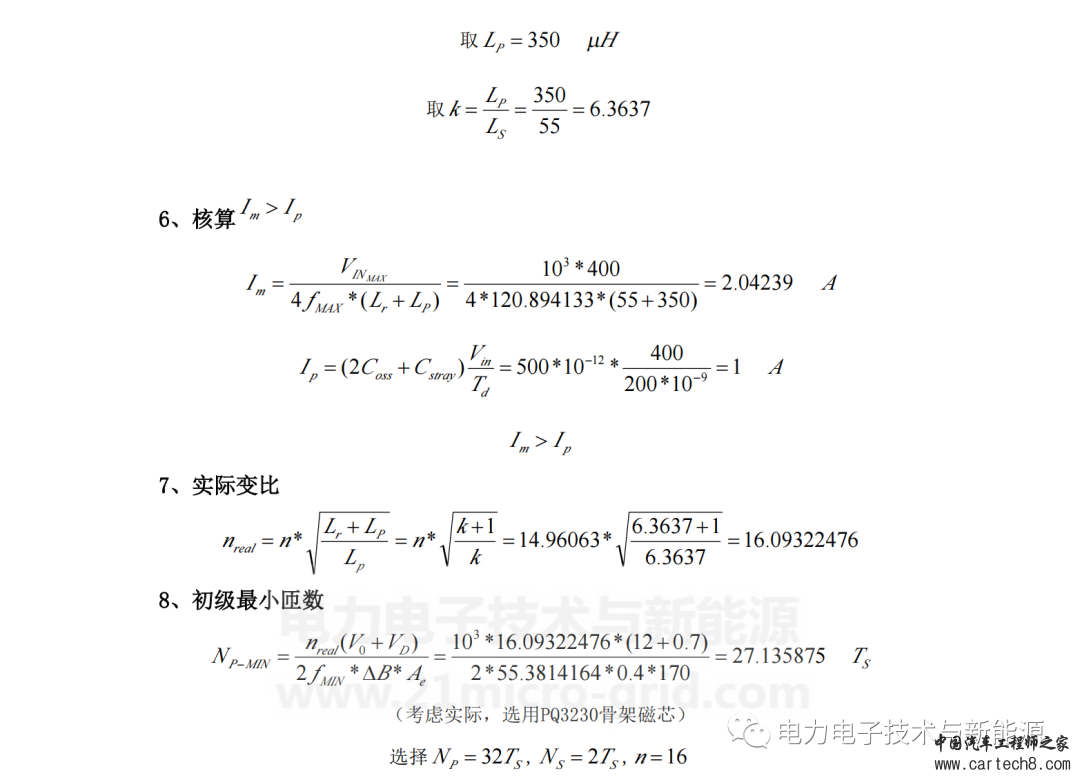

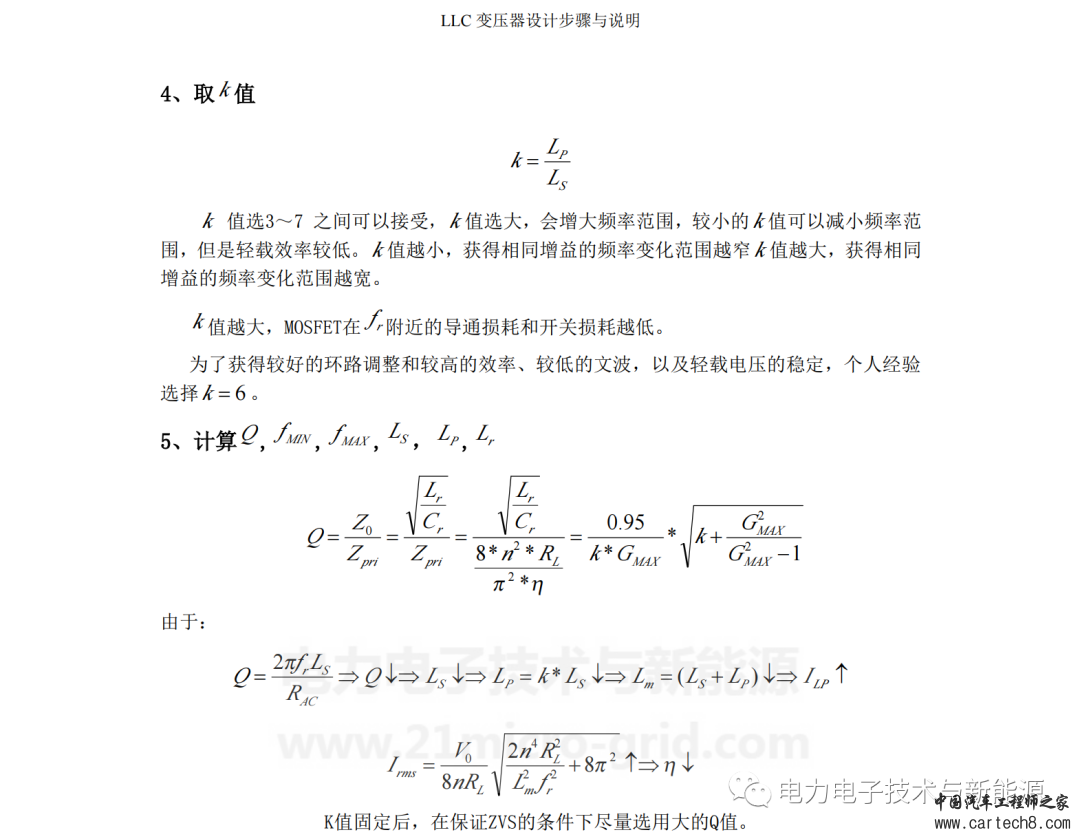

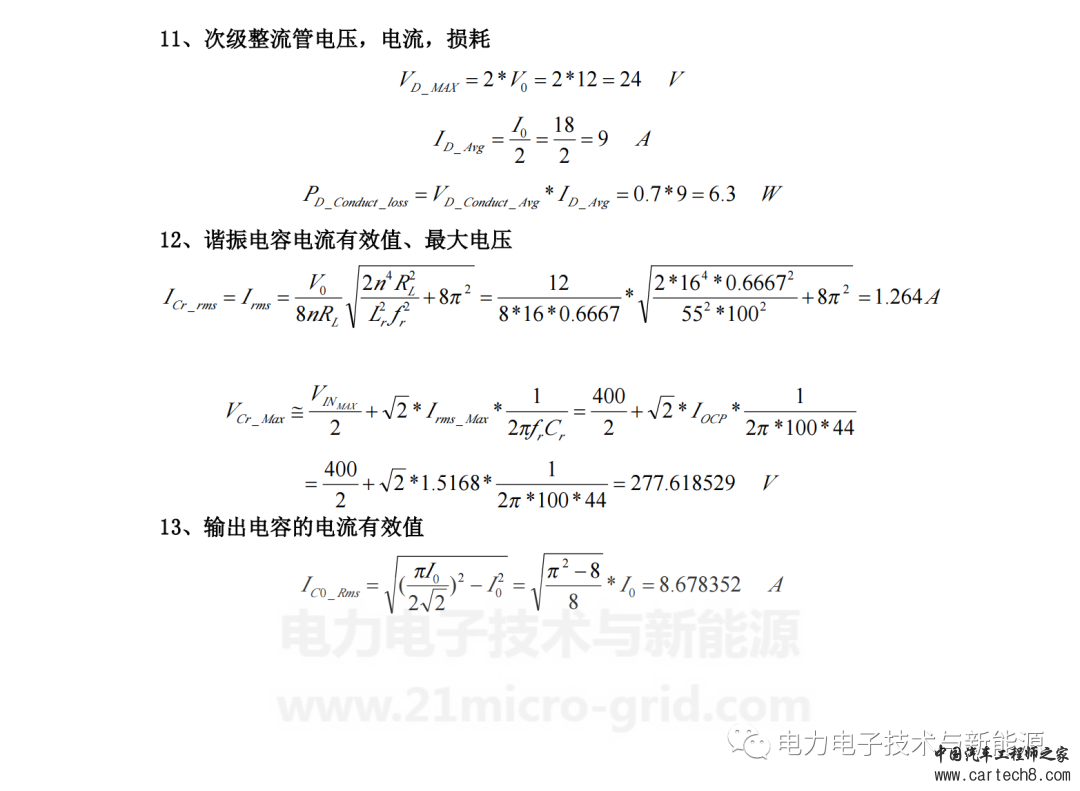

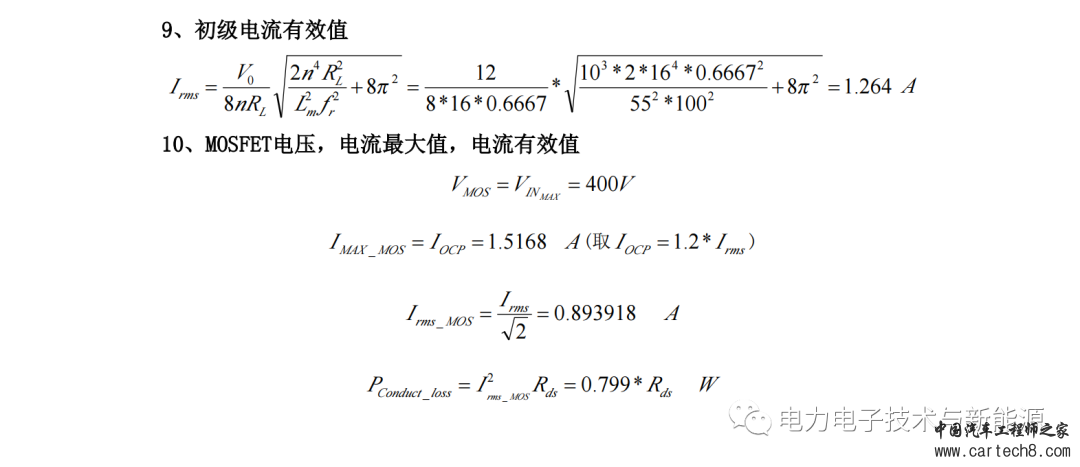

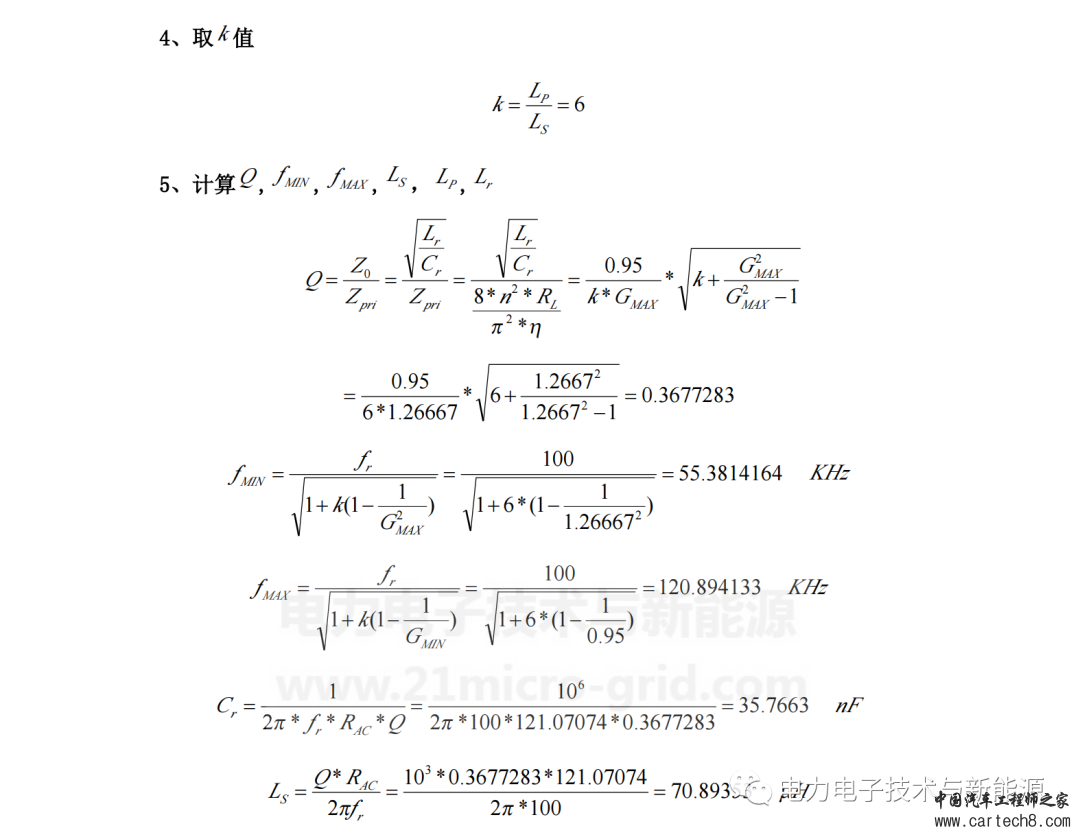

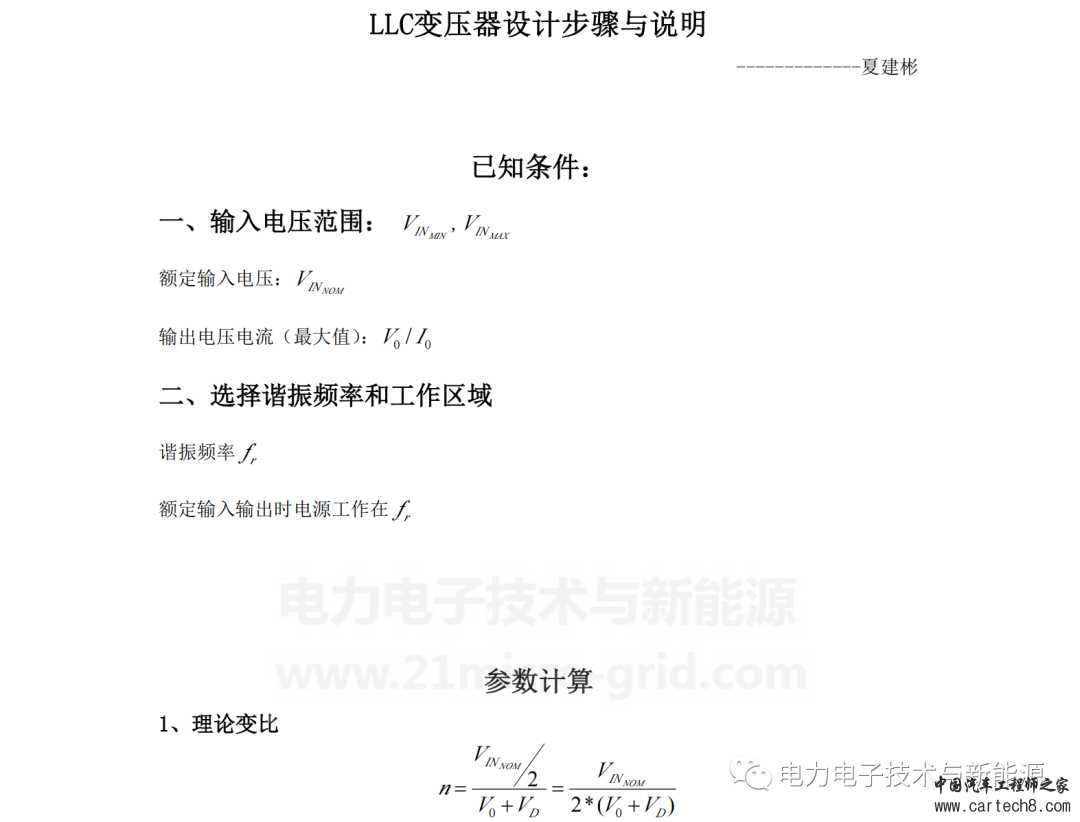

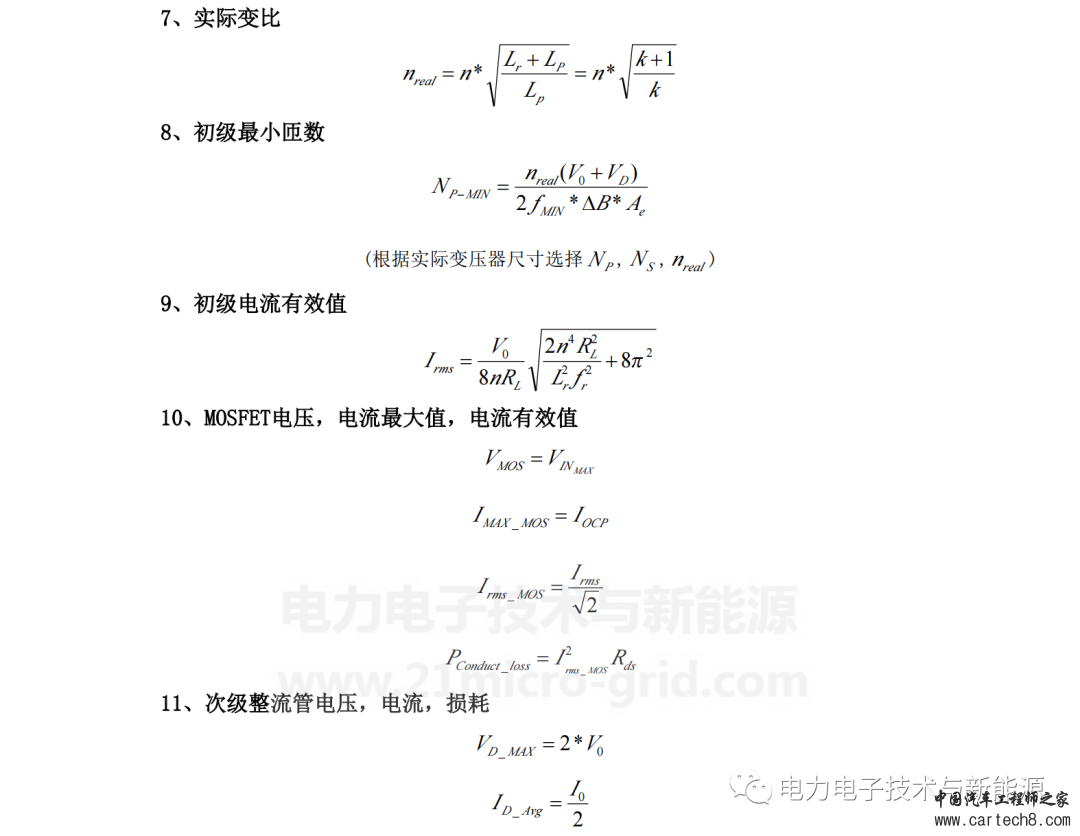

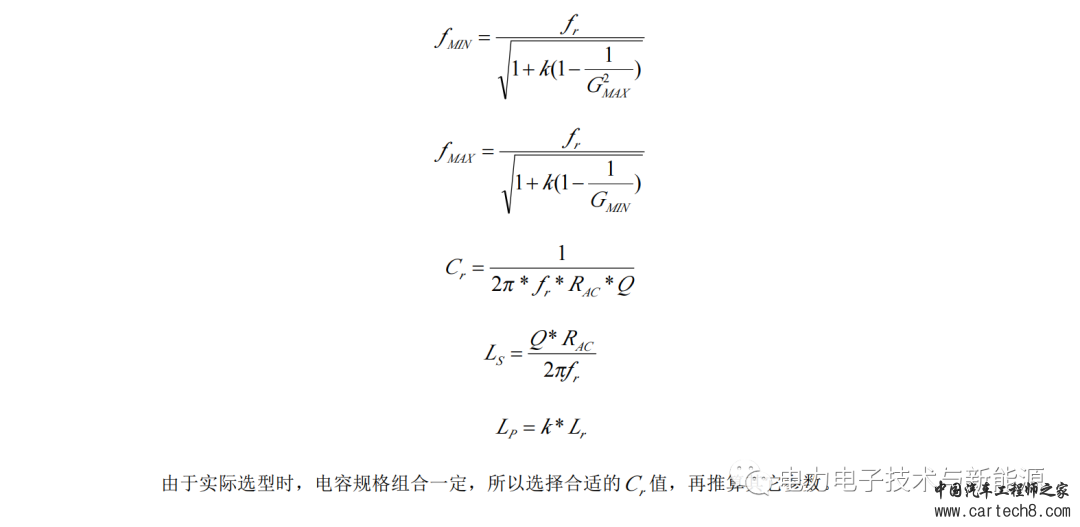

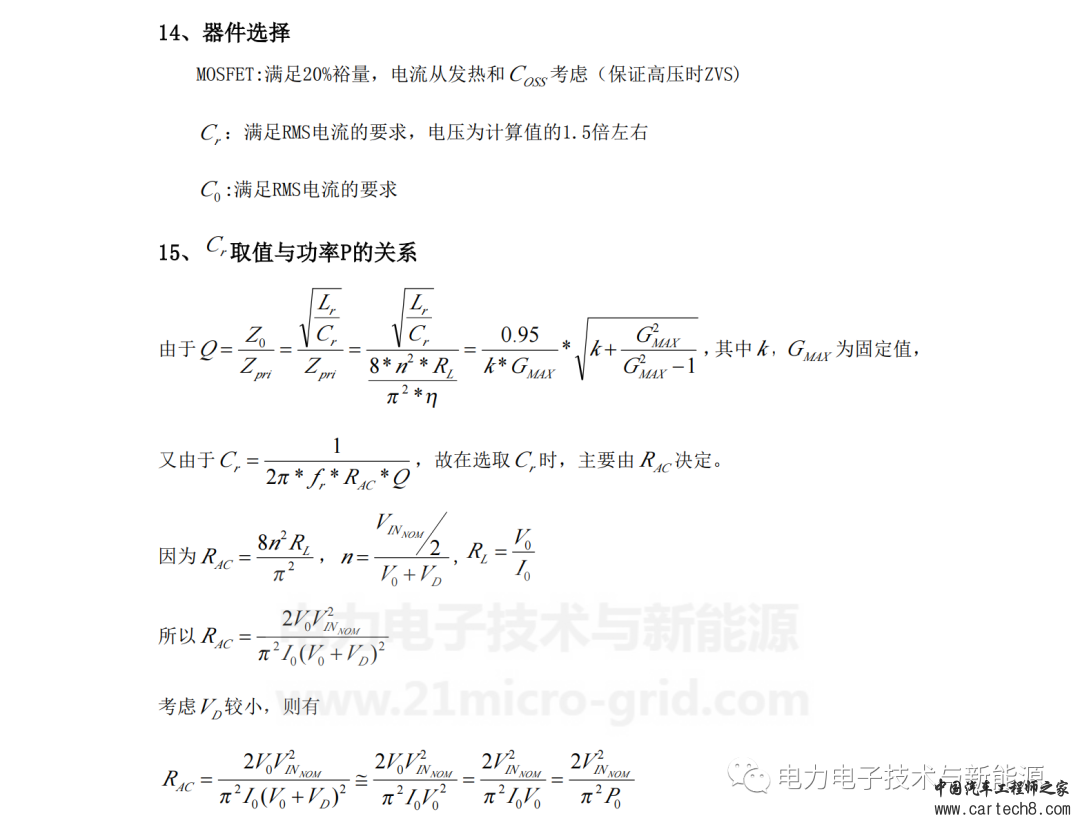

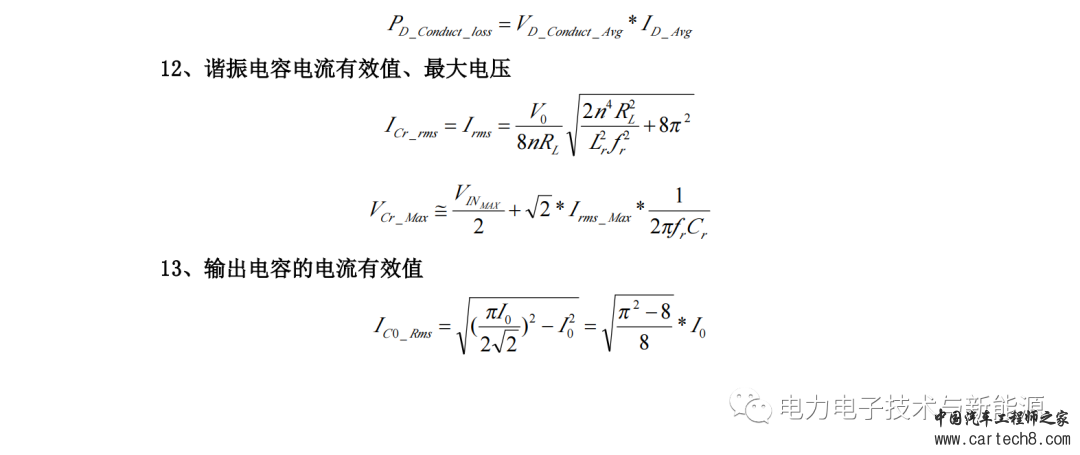

[驱动电机] LLC变压器设计步骤与说明

[复制链接]


该用户从未签到

发表于 7-1-2024 08:42:22 | 显示全部楼层 |阅读模式

汽车零部件采购、销售通信录       填写你的培训需求,我们帮你找      招募汽车专业培训老师


















文章首尾冠名广告正式招商,功率器件:IGBT,MOS,SiC,GaN,磁性器件,电源芯片,DSP,MCU,新能源厂家都可合作,有意者加微信号1768359031详谈。

说明:本文来源网络;文中观点仅供分享交流,不代表本公众号立场,转载请注明出处,如涉及版权等问题,请您告知,我们将及时处理。

电力电子技术与新能源通讯录:



Please clik the advertisement and exit

重点




该用户从未签到

发表于 16-3-2025 03:23:00 | 显示全部楼层
针对LLC变压器设计步骤与说明,以下是从专业角度进行的回复:

专业汽车工程师对于LLC变压器设计熟知其重要性。设计步骤通常包括:需求分析与规划、拓扑结构选择、参数计算与优化、绕组设计、磁芯选择、仿真验证与实际测试等。此设计关乎功率转换效率、系统稳定性及安全性。近年来,功率器件如IGBT、MOS、SiC、GaN及磁性器件等技术发展,为LLC变压器设计带来革新。若贵方有关于这方面的合作意向,欢迎通过微信号联系交流。在合作中,我们将提供从设计到测试的全流程专业服务,确保产品性能达到最优。转载时请注明出处,以确保知识产权的尊重与保护。
