CAN通讯系列18- CAN NM状态机怎么跳？

shuizhonghua

通过前面两篇文章 CAN通讯系列16- CAN网络唤醒过程是怎样的？和CAN通讯系列17- CAN NM的几个重要概念 介绍了网络管理的概念后，本文开始关注AutoSAR NM，为了让人更好入门，本文将一步一步手撕AutoSAR NM状态机。

1 AutoSAR NM状态机与报文收发的关系


先了解下AutoSAR NM状态机不同的模式或状态下报文收发的情况。
1.1 报文收发状态

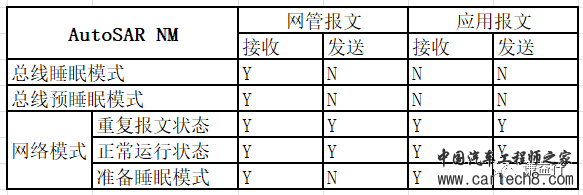

根据之前文章CAN通讯系列补充篇：OSEK NM VS. AutoSAR NM13 可知：AutoSAR NM有3个模式，分别是总线睡眠模式，总线预睡眠模式和网络模式，其中网络模式又分为重复报文状态，正常运行状态和准备睡眠状态。在不同模式或状态，控制器收发报文的能力有所不同，这里报文包括网管报文和应用报文（涵括诊断报文和标定报文），如下表所示：

即总线睡眠模式下，网管报文只收不发，应用报文不收不发；总线预睡眠模式下，网管报文只收不发，网管报文不收不发；网络模式下，处于重复报文状态或正常运行状态时，网管报文和应用报文都可收可发，而处于准备睡眠状态则网管报文只收不发，应用报文可收可发。

1.2 报文发送机制

当从总线睡眠模式跳转到网络模式的重复报文状态，如果控制器是主动唤醒节点，它将先快发一定数量的网管报文，比如以10ms的周期连续发送5帧网管报文；然后在该状态下切换到正常速度发送网管报文，比如以500ms的周期继续发送网管报文。而如果控制器是被动唤醒节点，那么就不会快发网管报文，而以正常速度（比如500ms的周期）发送网管报文。

当网络模式的重复报文状态跳转到正常运行状态，不管控制器是主动唤醒节点还是被动唤醒节点，都以正常速度发送网管报文。2 AutoSAR NM状态跳转

再了解AutoSAR NM状态间的跳转。
2.1 手撕NM状态机

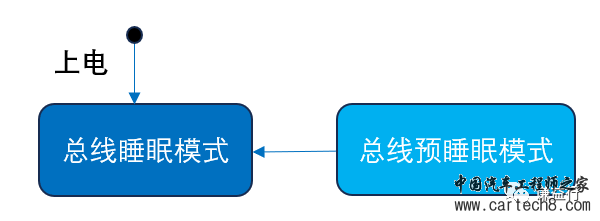

总线睡眠模式是给ECU上电，ECU就会初始化进入，或者ECU准备进入休眠。

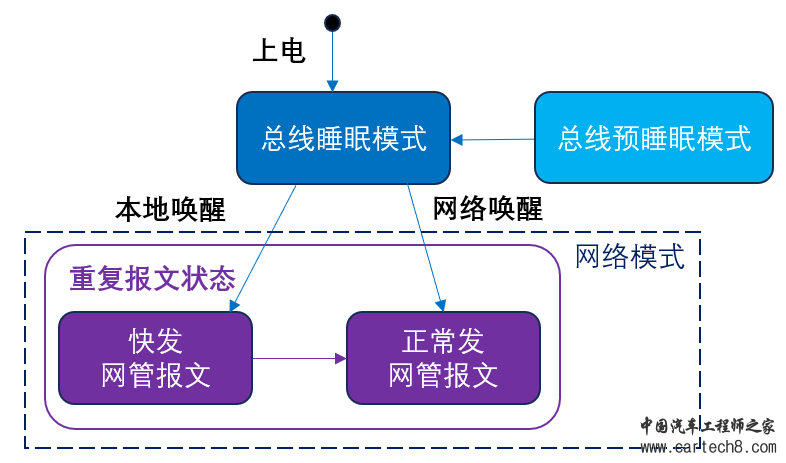

准备进入休眠的判断逻辑是：当处于总线预睡眠模式，如果收不到任何唤醒源，超过一定的设定时间（T_WAIT_BUS_SLEEP），那么就会跳转到总线睡眠模式。处于总线睡眠模式，如果没有唤醒，就会不会跳出；如果有唤醒，就会跳转到网络模式的重复报文状态。当唤醒源是本地唤醒，则ECU有主动唤醒请求，会快发网管报文；当唤醒源是网络唤醒，则ECU有被动唤醒请求，会正常发网管报文，如下所示：

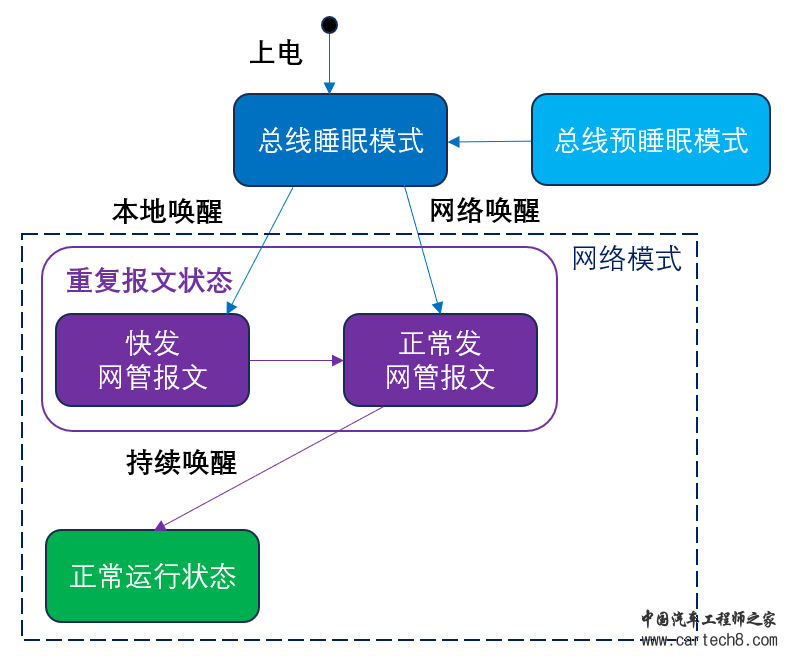

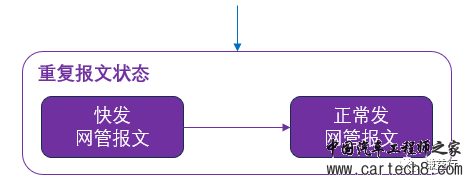

为什么要这样做呢？如果ECU是主动唤醒节点，它醒来之后希望其他节点快速起来配合工作。因此，ECU需要重复快发网管报文，快速唤醒其他ECU节点。如果ECU是被动唤醒节点，那它被唤醒后需要发送几帧网管报文，相当于告诉其他ECU它醒来了。什么时候会跳出重发报文状态？当进入重复报文状态会有一个定时器计时，当时间累计到设定的时间阈值（T_repeat_message），相当于超时了，就会跳出该状态。当然在此时间内，快发网管报文之后不会立即跳出，而是转到正常发网管报文，直到超时才跳出。跳到哪呢？如果仍然有持续的唤醒源，则跳到正常运行状态，继续周期性地正常发网管报文。

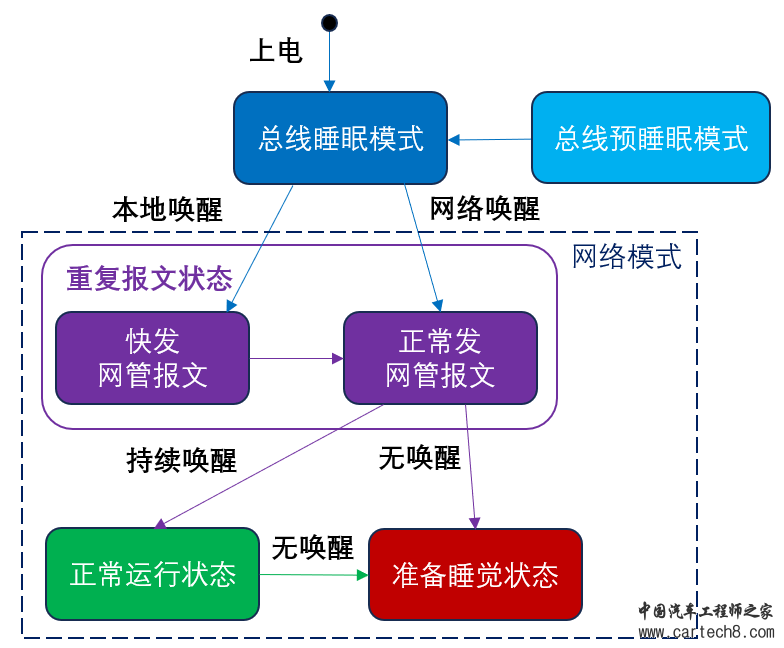

如果已经无唤醒，不管当前处于重复报文状态还是正常运行状态，都会跳转到准备睡眠状态，停发网管报文。

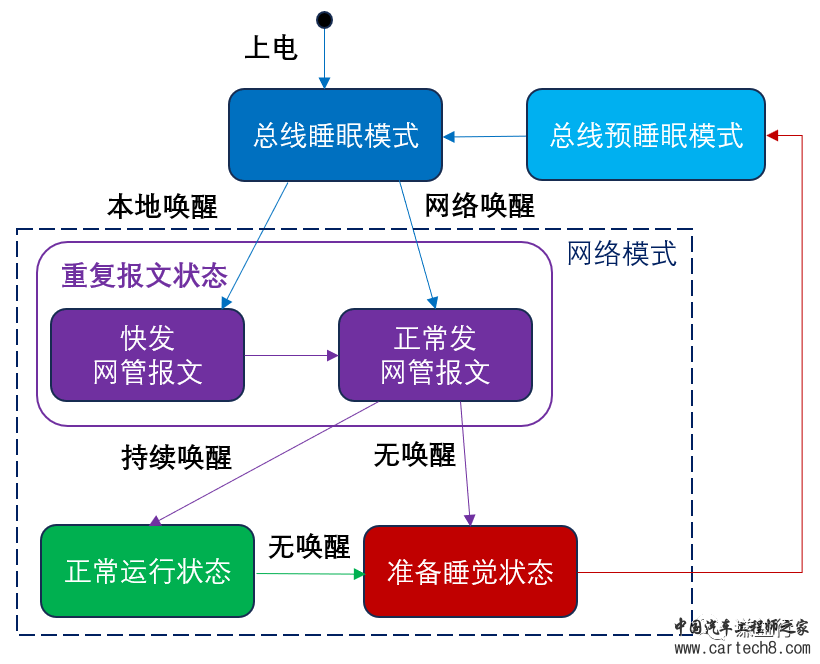

当处于准备睡眠状态，如果仍然无唤醒，持续一段时间，超出时间阈值（T_NM_TIMEOUT），那么此时将跳出网络模式，即准备睡眠状态跳转到总线预睡眠模式。

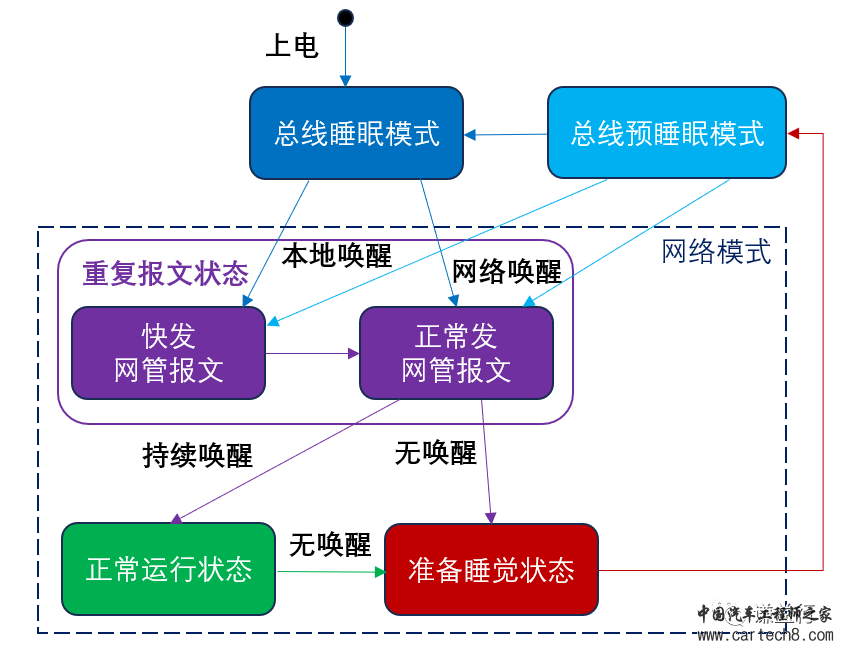

当处于总线预睡眠模式，如果无唤醒，则如前面所说，跳转到总线睡眠模式，进入休眠。如果有唤醒，则如总线睡眠模式一样，是本地唤醒就跳转到重复报文状态，进入快发网管报文；是网络唤醒，就进入正常发网管报文。

另外在网络模式下，不同状态间跳转有所补充，比如处于准备睡觉状态，如果有本地唤醒，则跳到正常运行状态；比如处于准备睡觉状态或正常运行状态，收到重复请求位置1，则需要强制跳回到重复报文状态，如下所示：

    2.2 AutoSAR文档里的NM状态机

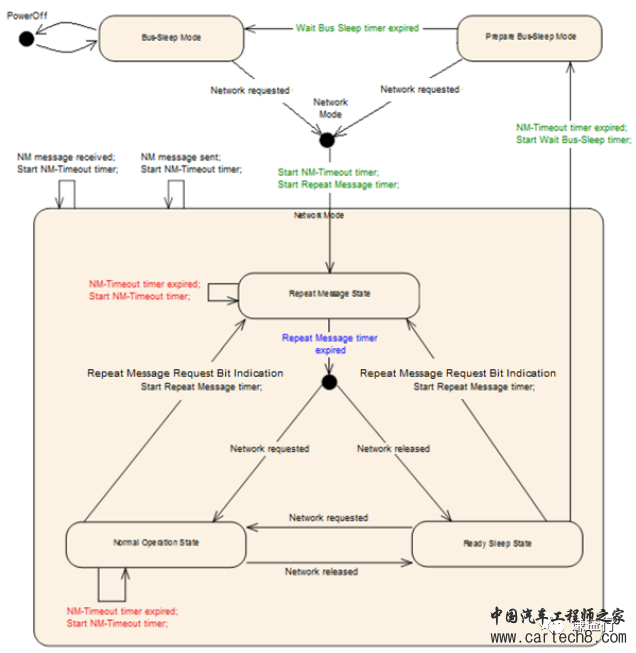

以上就是通过手撕方式介绍NM状态跳转，对于上述的各跳转条件，如果以严谨而专业的AutoSAR术语表示，就如下所示：



Source: AutoSAR文档其中状态机涉及的相关时间参数如下表所示：




Source: 我用一晚上时间给女朋友讲懂CAN总线的AUTOSAR网络管理

更多基于AutoSAR文档解释的NM状态机，可参考：我用一晚上时间给女朋友讲懂CAN总线的AUTOSAR网络管理 或后续文章。
