大家好，我是嵌入式老林，从事嵌入式软件开发多年，今天分享的内容是UDS的各种时间参数介绍，希望能对你有所帮助

一、应用层时间参数

在一开始做诊断的时候，看到这么多时间参数，真是头大，很多还长得很像，N_As，N_Bs， N_Cs等，这些到底代表啥含义呢？刚开始确实很头疼，我也是直接忽略，做其他任务开发，等基本功能都开发完了，后面发现升级的时候，出问题了，定位到和这些时间参数有问题，这才去研究这些参数的含义。接下来介绍一下这些参数。



a）P2 Client：诊断工具成功发送诊断报文请求之后，等待ECU回复诊断响应的时间间隔

b）P2* Client：诊断工具接收到 NRC 0x78 之后继续等待 ECU 响应的时间间隔

c）P2Server_max ：ECU 在收到请求和给出响应之间的这个时间间隔，它描述了ECU 的反应速度，通常最大值为50ms

d）P2* Server_max：ECU 发送 NRC 0x78 之后继续发送 下帧诊断响应报文的时间间隔

e）P3 Client Phys：诊断工具成功发送 物理寻址诊断请求之后，且无需ECU 回复继续发送下次物理寻址诊断请求的最小时间间隔

f）P3 Client Func：诊断工具成功发送功能寻址之后再次发送功能寻址的最小时间间隔

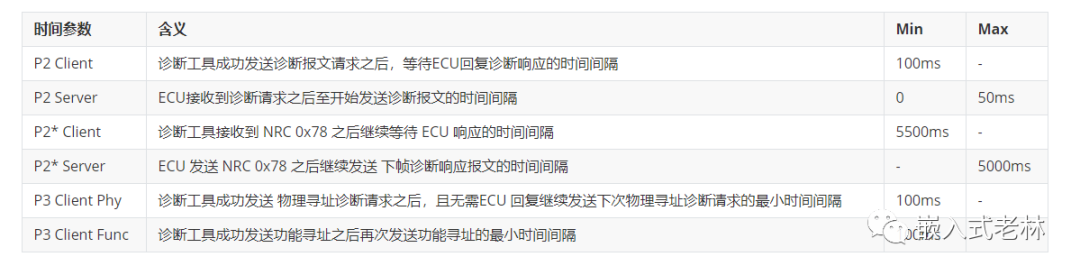

示例图：



最后说一下P2Server_max和P2* Server_max，这两个在10服务中会体现出来

我们可以看到10服务正响应的格式为：

[SID +0X40] + [sub-function] + [sessionParameterRecord]

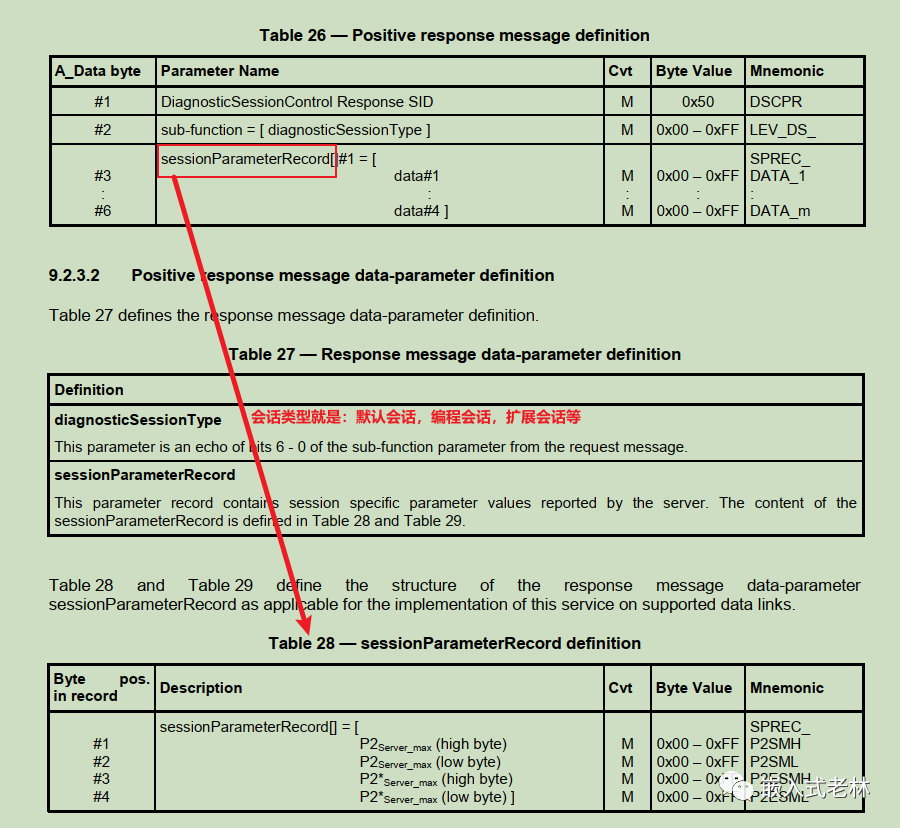

而sessionParameterRecord又为P2Server_max和P2* Server_max，官方规范ISO14229-1中有说明这两个的含义和取值范围，如下：

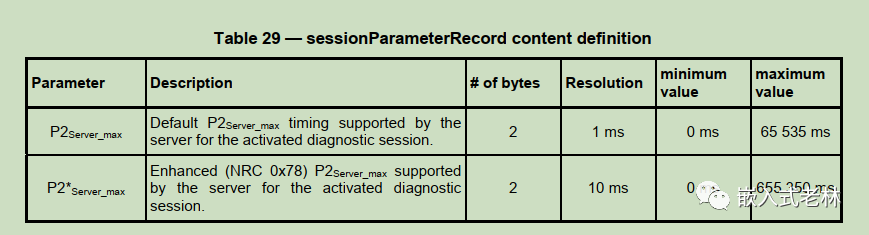

其中resolution是表示分辨率的意思

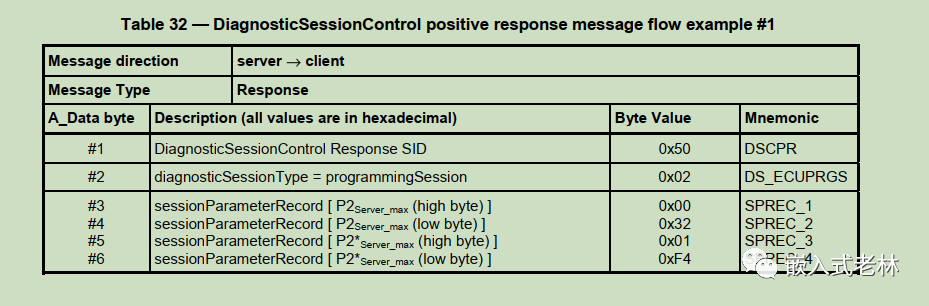

看个例子，P2Server_max：0x0032，转换为十进制就是50；分辨率为1ms，那P2* Server_max的值就是50ms；

P2* Server_max：0x01F4，转换为十进制就是500，分辨率为10ms，那么，P2* Server_max的值就是5000ms



二、会话层时间参数

这两个时间参数主要用在保持在某一个会话模式下，因为某些服务必须在特定的服务下才能执行，这个时候就要用到3E服务了，就会涉及到这两个参数

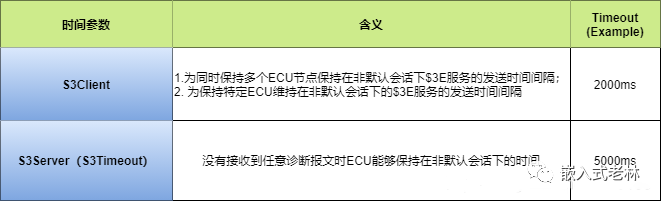

a）S3 Client：诊断工具为了保持非默认会话模式而发送 $3E 服务请求报文的时间间隔，最小值2000ms

b）S3 Server：有时也称为S3Timeout，表示ECU未接收到任意诊断报文时维持在非默认会话下的时间间隔

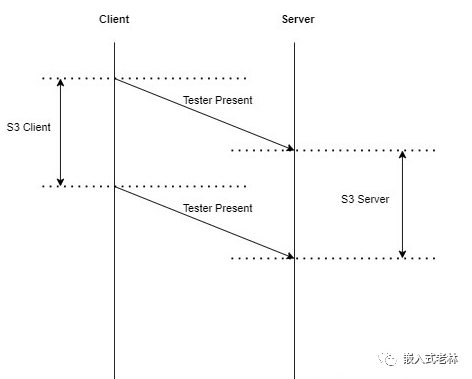

发送的示例图：



三、传输层时间参数

a）BS：Block Size，该参数与STmin一般同时出现。这两个参数主要用于诊断报文传输多帧（首帧FF，流控帧FC，连续帧CF）时会使用到；

表示接收方在发送流控帧之后，发送方被允许连续发送的最大流控帧数目。特殊情况下，如果该值为0，则表示发送连续帧没有限制，如果值为5，表示发送方最多能连续发送5帧CF就会继续收到接收方的流控帧；

b）STmin ：在接收方发送流控帧之后，发送方发送的连续帧之间的最小时间间隔。如果值为0，表示对于发送方发送CF的最小时间没有要求。

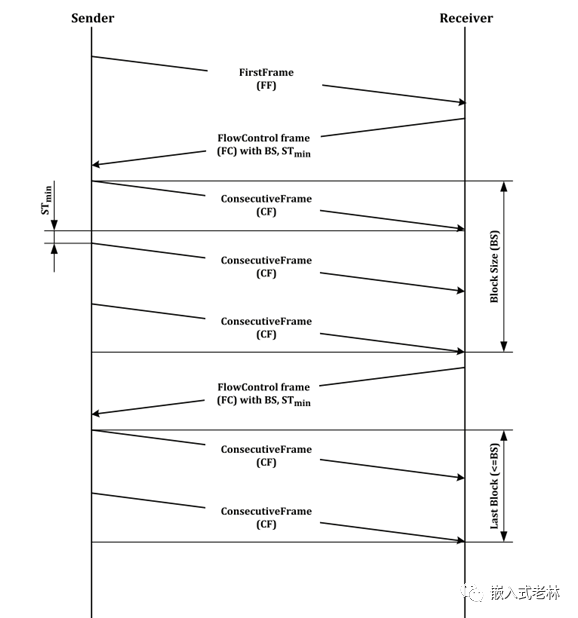

多帧的传输过程：



发送报文的长度过长时，一帧发不完，就会用到多帧，BS与Stmin的大小可用来评估接收方的接收能力，如果都为0，表示接收方接收能力最强
四、网络层时间参数

a）N_As：发送方 任意帧类型 从请求发送到发送完成 (接收到对应的ACK) 的时间间隔

b）N_Ar：接收方 任意帧类型 从请求发送到发送完成 (接收到对应的ACK) 的时间间隔

c）N_Bs：发送方收到流控帧 的时间。分为3种情况，分别为：

发送端 从 发送完首帧（FF）到 收到流控帧（FC） 的时间；

发送端 从 发送完连续帧（CF）到 收到流控帧 （FC）的时间；

发送端从收到流控帧（FC）（状态为Wait）到 收到下一个流控帧（FC） 的时间

d）N_Br：接收方请求发送流控帧 的时间。分为3种情况，分别为：

接收端从收到首帧（FF）到 请求发送流控帧 （FC）的时间；

接收端从收到连续帧（CF）到 请求发送流控帧（FC） 的时间；

接收端从 发送完流控帧（FC）(状态为Wait) 到 请求发送下一个流控帧 （FC）的时间；

e）N_Cs：发送方请求发送连续帧（CF） 的时间。分为2种情况：

发送端从收到流控帧（FC）到 请求发送连续帧（CF）的时间；

发送端从 发送完连续帧（CF）到 请求发送下一帧连续帧（CF） 的时间

f）N_Cr：接收方收到下一个连续帧（CF） 的时间。分为2种情况：

接收端 从 发送完流控帧（FC）到 收到连续帧（CF） 的时间；

接收端从 收到连续帧（CF）到 收到下一帧连续帧（CF） 的时间

详细的过程如下：

下图圈出了N_Bs，N_Br的3种情况，N_Cs，N_Cr的2种情况



各个时间参数的描述和值的定义如下：

想更深入的学习请自行翻阅ISO15765-2
