一、简介


但凡是汽车行业的，大都听说过一个词，叫“车规级”，车企喜欢说自己车上用的是 “车规级”零部件，Tier 1喜欢说自己用的是“车规级”芯片。

在这个芯片荒持续发酵的时代，国产半导体牛角峥嵘，已经有越来越多的国产器件供应商真正开始着手对器件进行AEC-Q认证，并自建试验室了。然而，目前国产“车规级”元器件种类及数量都还比较少，某些声称的所谓“车规级”器件，实际上根本没有通过AEC-Q认证。此外，虽然通过了就是“车规级”，但“车规级”确远远不止于AEC-Q。

二、新技术导入流程

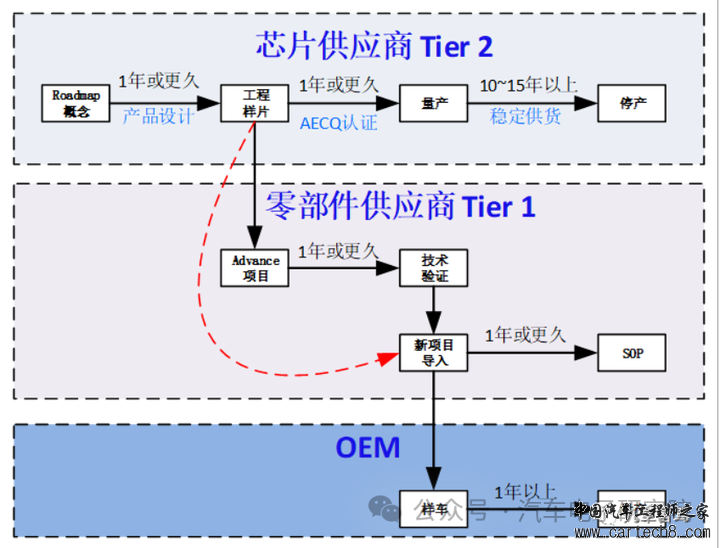

芯片供应商Tier 2制定芯片规划（Roadmap），各Tier 1及OEM调研；

芯片供应商确定芯片开发时间；

Tier 2提供免费工程样片，Tier 1预研（advance）项目设计导入；

Tier 2提供量产芯片，Tier 1采用量产芯片进行DV（Design validation设计验证）；

采用新器件的Tier 1的项目SOP，产品量产；

OEM采用此Tier 1产品的车型量产。

但是从2020年Q4开始，各个环节节奏都拉起来了，芯片厂家加快了设计研发的节奏，汽车零部件厂家加速了控制器研发测试的节奏，整车厂也调整了应用的环节加速过线下线。对各个环节来说是个挑战，违逆了之前的常规规律，但同时也是个机遇。在这个跑数据的时代，多一天就多10万辆的数据。

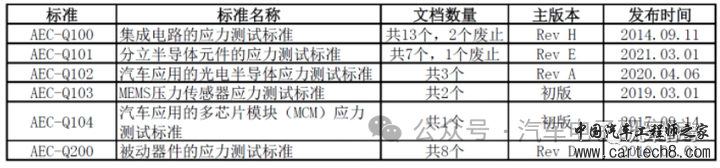

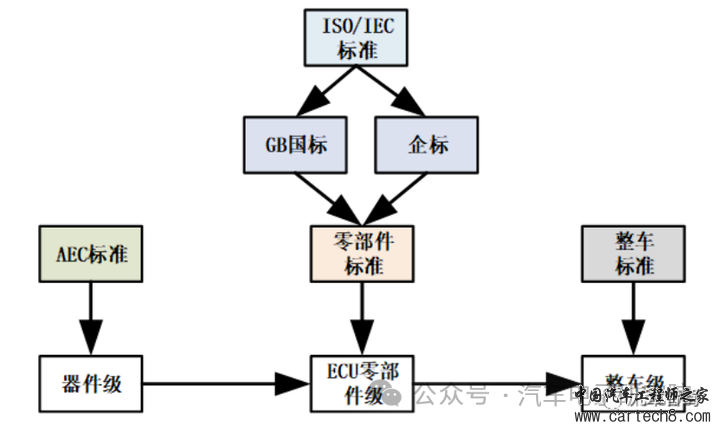

各大标准






三、AEC-Q标准【来源：九章智驾】


以AECQ-100为例，Q100是最早的一个标准，初版是1994 年 6 月提交给了所有的 IC 供应商，现在的Rev H版本是2014.09.11发布的，至今没有再更新了。

Q100除主标准(base document)外，还有12个分标准，从001到012，分别如下：

AEC-Q100 Rev-H: Failure Mechanism Based Stress Test Qualification For Integrated Circuits(base document)，主标准。

AEC-Q100-001 Rev-C: Wire Bond Shear Test，邦线切应力测试。

AEC-Q100-002 Rev-E: Human Body Model (HBM) Electrostatic Discharge Test人体模式静电放电测试。

AEC-Q100-003 Rev-E: Machine Model (MM) Electrostatic Discharge Test，[Decommissioned] 机械模式静电放电测试，已废止，因为JEDEC里面也给淘汰了。

AEC-Q100-004 Rev-D: IC Latch-Up Test集成电路闩锁效应测试。

AEC-Q100-005 Rev-D1: Non-Volatile Memory Program/Erase Endurance, Data Retention, and Operational Life Test 非易失性存储程序/擦除耐久性、数据保持及工作寿命的测试。

AEC-Q100-006 Rev-D: Electro-Thermally Induced Parasitic Gate Leakage Test (GL) [Decommissioned] 热电效应引起的寄生门极漏电流测试，已废止，因为认证测试不需要了（lack of need）。

AEC-Q100-007 Rev-B: Fault Simulation and Test Grading，故障仿真和测试等级。

AEC-Q100-008 Rev-A: Early Life Failure Rate (ELFR) 早期寿命失效率。

AEC-Q100-009 Rev-B: Electrical Distribution Assessment电分配的评估。

AEC-Q100-010 Rev-A: Solder Ball Shear Test锡球剪切测试。

AEC-Q100-011 Rev-D: Charged Device Model (CDM) Electrostatic Discharge Test带电器件模式的静电放电测试。

AEC - Q100-012 - Rev-: Short Circuit Reliability Characterization of Smart Power Devices for 12V Systems 12V 系统灵敏功率设备的短路可靠性描述。

13个文档中，2个已经是废止状态，012适用于我们之前电气架构里面讲过的HSD和LSD等智能芯片。

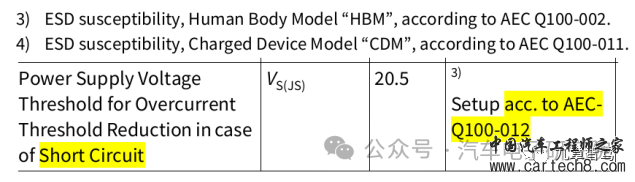

举个例子，从下面这个英飞凌的HSD芯片手册里面我们就能看到，ESD测试依据了AEC-Q100-002和011，短路测试用到了012。



某颗HSD芯片手册（来源：英飞凌）

（1）温度范围


温度在汽车电子设计中非常关键，选芯片时，温度范围这个参数就非常关键。

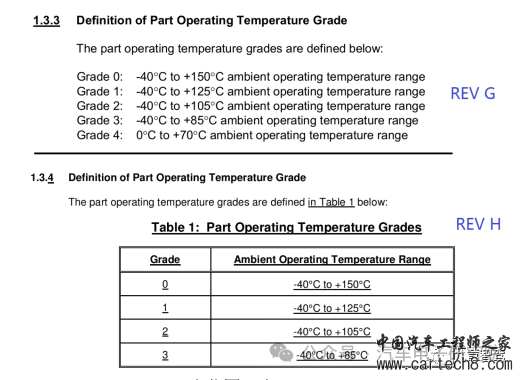

AEC-Q100从REV G升级到H版后，删掉了Grade 4，也就是不能用于车载应用的0度～+70度温度范围。



AEC-Q100温度范围（来源：aecouncil.com）

（2）器件认证测试

AEC-Q100的测试项目非常多，一共分成了7个测试组群。

测试群组A：环境压力加速测试，如室温、高温，湿度，温湿度循环等；

测试群组B：使用寿命模拟测试，室温、高低温寿命测试；

测试群组C：封装组装整合测试 ，主要是邦线相关的测试；

测试群组D：芯片晶圆可靠度测试，如电迁移，热载流子等；

测试群组E：电气特性确认测试；如ESD，EMC，短路闩锁等；

测试群组F：瑕疵筛选监控测试，过程平均测试及良率分析；

测试群组G：封装凹陷整合测试，包括机械冲击、震动、跌落等测试。

AEC-Q100认证测试流程（来源：aecouncil.com）

总结起来就是，芯片认证不单是芯片制造商Tier 2的事，还涉及到了晶圆供应商和封测厂，测试是大家一起配合完成的。比如台积电承包了全球 70%的车规级MCU 产量，没有台积电配合，你的MCU车规级认证就没法做。

总结一下AEC-Q100测试：

测试分成了7个测试组群；

循环类多数都是1000个循环；

耐久类多数都是1000小时；

共计45种各类试验项目；

AEC-Q100认证测试所需要的时间要看具体测试项目，新器件项目多,时间就很长。当然也不一定，如果有通用数据，测试就可以简化，不能一概而论。整个测试周期几个月或一年都是可能的，相应费用也就不同，这个和测试项目及时间有关，当然也和测试机构有关，自己测肯定便宜，第三方就贵一些。

（3） 器件变更测试

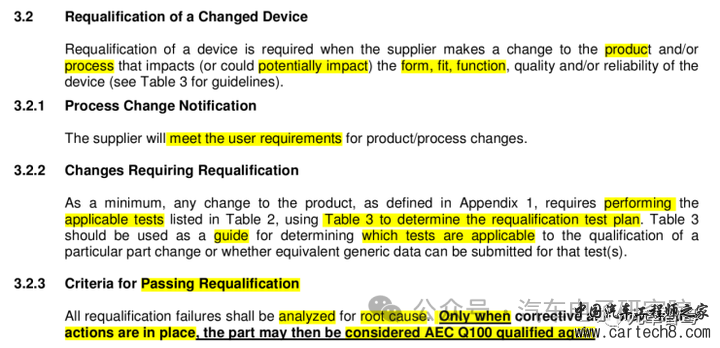

上面说的测试是针对新器件的认证测试，如果器件发生了变更，那么就需要重新进行认证测试。

这部分内容AEC-Q100规定得特别详细，我重点给大家解读一下：

有变化就需要重新进行认证，不管是产品的变化还是制造流程的变化；

供应商的变更需要满足客户使用需求；

即使最微小的变更，也需要根据标准规定进行相应的认证测试；

如果测试失败，必须找到根本原因（root cause），并在执行了相应的纠正和预防措施的情况下，器件才可以被认为具备了再次进行AEC-Q认证的条件。

AEC-Q100对器件变更的测试要求（来源：aecouncil.com）

（3） 器件变更

PCN：Product/Process Change Notification，产品/工艺变更通知

PCR：Product/Process Change Request，产品/工艺变更请求

SCR：Supplier Change Request，供应商变更请求

  器件变更流程



车规级器件变更流程举例(来源:左成钢)

1. 芯片供应商Tier 2提出PCR（这个不一定，可能Tier 1收到时就是PCN了，具体看情况）；

2. Tier 2重新进行AECQ认证测试，变更器件型号，给Tier 1发PCN；

3. Tier 2给出变更时间表及最后购买期限（业内称Last time buy）；

4. Tier 1开始走变更流程，评估此变更带来的影响，从项目、技术、流程、采购、到最后给OEM的交付等层面。



四、浅谈


对于汽车类产品，无外乎两点：可靠性和长寿命。部件必须能够承受日常使用的严酷和极端的温度、湿度、机械振动、冲击及车辆的复杂电气和电磁环境维持10年或更长，实际设计寿命超过15年。
