[结构原理] 比亚迪海豹电池管理控制及电压插件端口定义

[复制链接]


该用户从未签到

发表于 16-1-2024 21:10:07 | 显示全部楼层 |阅读模式

汽车零部件采购、销售通信录       填写你的培训需求,我们帮你找      招募汽车专业培训老师


本车型使用的电池管理系统构成包括电池采样与执行单元(BASU)、电池信息控制器(BIC)和电池采样线路。

这些部件均安装在电池包内部。BASU负责充电和放电管理、接触器控制、功率管理、电池异常状态的报警与保护、电池状态(SOC/SOH)的计算、通信、电流和总电压采样、接触器烧结与漏电检测等。

而BIC的功能则包括单个电池电压采样、电池温度采样及电池均衡。动力电池采样线路的主要作用是连接BASU和BIC,以实现它们之间的通讯和信息传递。

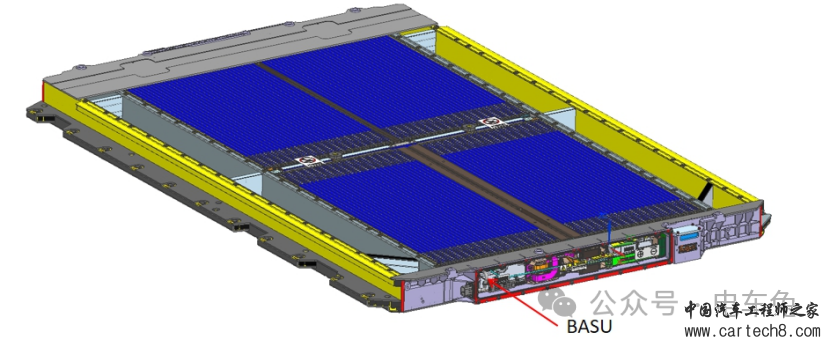

电池采样与执行单元(BASU)位于电池包的配电盒(BDU)内。


电池采样与执行单元(BASU)

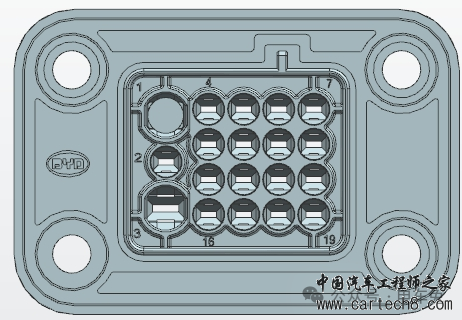

动力电池包端低压接插件投影图
动力电池包端低压接插件端口定义
引脚号端口名称端口定义线束接法信号类型
D-01



D-02



D-03



D-04+12V芯片独立供电电源输入接12V常电电压
D-05BASU_+12V1供电电源输入 1接集成式智能后驱总成B20电压
D-06BASU_+12V2供电电源输入 2接集成式智能后驱总成B26电压
D-07/


D-08电池子网 CANH电池子网 CANH接集成式智能后驱总成A20CAN信号
D-09电池子网 CANL电池子网 CANL接集成式智能后驱总成A21CAN信号
D-10电池子网 CAN 屏蔽地电池子网 CAN 屏蔽地接集成式智能后驱总成A14
D-11/


D-12/


D-13/


D-14/


D-15/


D-16/


D-17BASU_GND1BASU供电电源地1接集成式智能后驱总成B19
D-18BASU_GND2芯片独立供电电源地接车身地
D-19/



接上电池包低压线束接插件时各端子电压值
引脚号端口名称测量工况正常值
1


2


3


4+12V任何挡位9~16V
5BASU_+12V1ON/OK 档9~16V
6BASU_+12V2ON/OK 档9~16V
7/

8电池子网 CANHON/OK 档2.5~3.5V
9电池子网 CANLON/OK 档1.5~2.5V
10电池子网 CAN 屏蔽地任何挡位小于1V
11/

12/

13/

14/

15/

16/

17BASU_GND1任何挡位小于1V
18BASU_GND2任何挡位小于1V
19/


断开电池包低压线束接插件时各端子电压值
引脚号端口名称测量工况正常值
1


2


3


4+12VOFF 档对地测试9~16V
5BASU_+12V1ON 档对地9~16V
6BASU_+12V2ON 档对地9~16V
7/

8电池子网 CANHON 档对地2.5~3.5V
9电池子网 CANLON 档对地1.5~2.5V
10电池子网 CAN 屏蔽地

11/

12/

13/

14/

15/

16/

17BASU_GND1

18BASU_GND2

19/



   ----我们文章定时在晚上20:30准时发送。

   -----如果您认可我们的内容,请点赞,转发。

   -----如果您想看到更多的文章,请点击下面的公众号名片,关注即可。


该用户从未签到

发表于 15-3-2025 18:47:04 | 显示全部楼层
关于比亚迪海豹电池管理控制及电压插件端口定义,该车型电池管理系统核心构成包括电池采样与执行单元(BASU)、电池信息控制器(BIC)等。其中,BASU位于电池包配电盒内,主要负责充电与放电管理、接触器控制等核心功能,同时负责采样电流和总电压等关键参数。该单元在电池管理系统中发挥着关键作用,确保了电池的高效运行和安全性。所有相关插件端口都有明确定义,以保证系统的稳定性和可靠性。
