[综合] 零跑C10 车身安全及连接结构

[复制链接]


该用户从未签到

发表于 20-1-2024 11:22:03 | 显示全部楼层 |阅读模式

汽车零部件采购、销售通信录       填写你的培训需求,我们帮你找      招募汽车专业培训老师


零跑C10,采用家族化的设计语言,封闭式前脸、贯穿式LED灯带都与目前在售的零跑C11高度相似。零跑官方宣称这款车是首款全球车型,但它却沿用了国内车型的设计手法,可见零跑对这套设计语言相当自信,相信它能够征战全球。

零跑C10 车身安全及连接结构w1.jpg

零跑C10 车身安全及连接结构w2.jpg

零跑C10 车身安全及连接结构w3.jpg

零跑C10 车身安全及连接结构w4.jpg

零跑C10 车身安全及连接结构w5.jpg

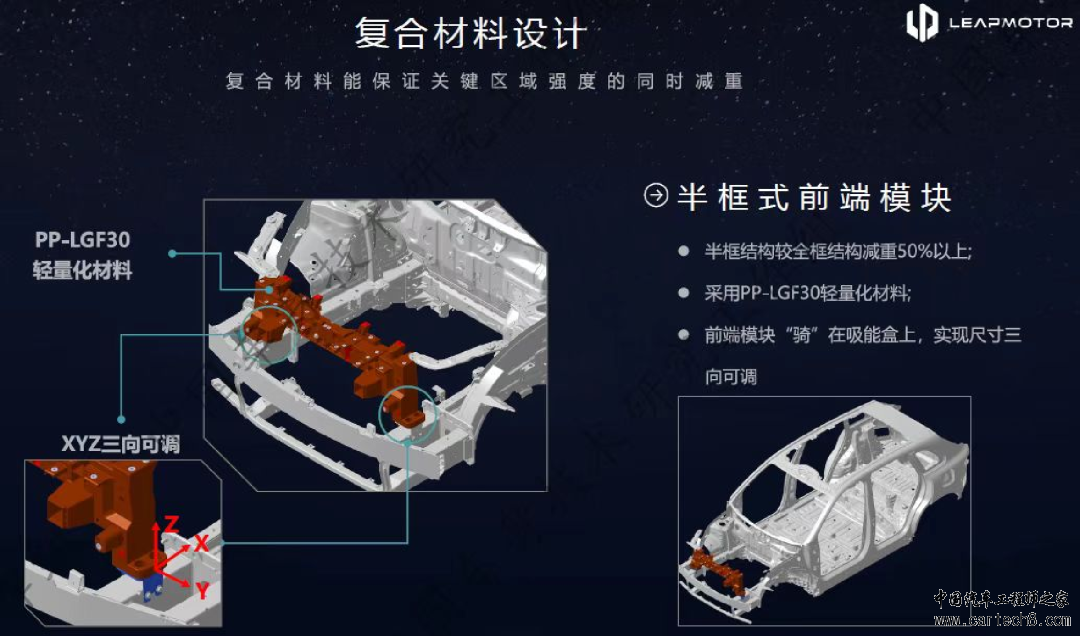

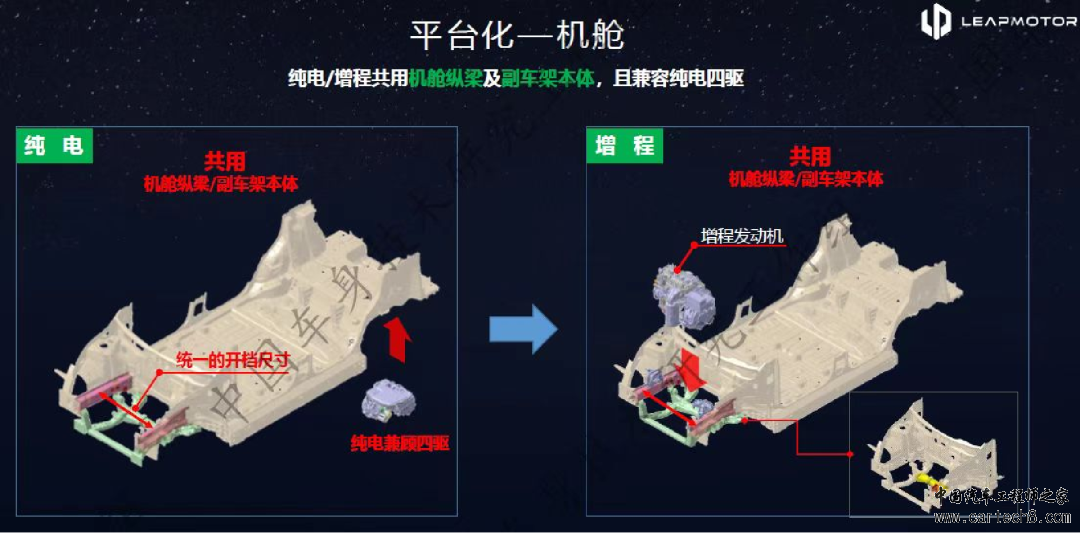

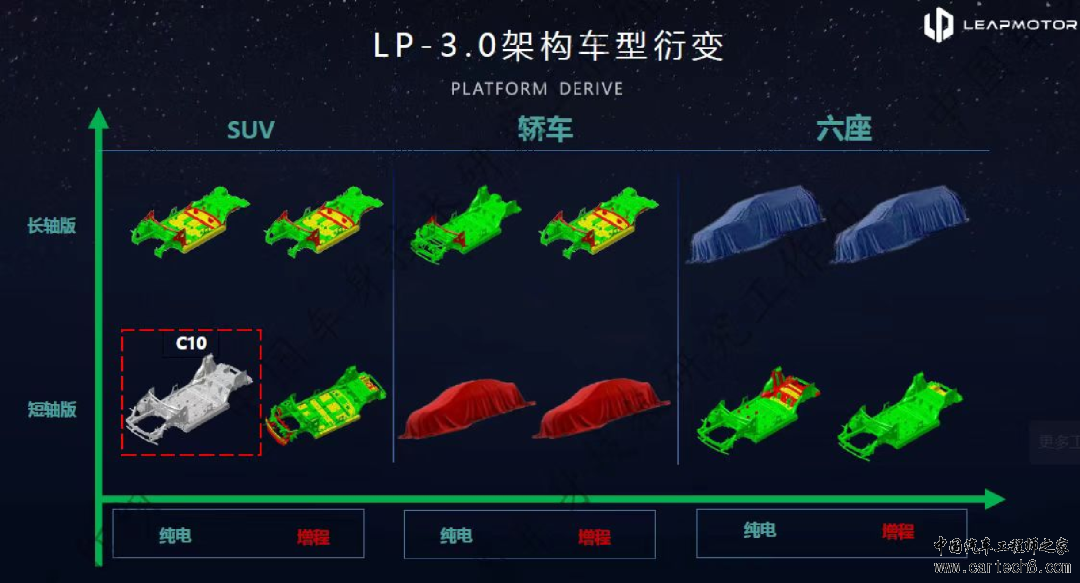

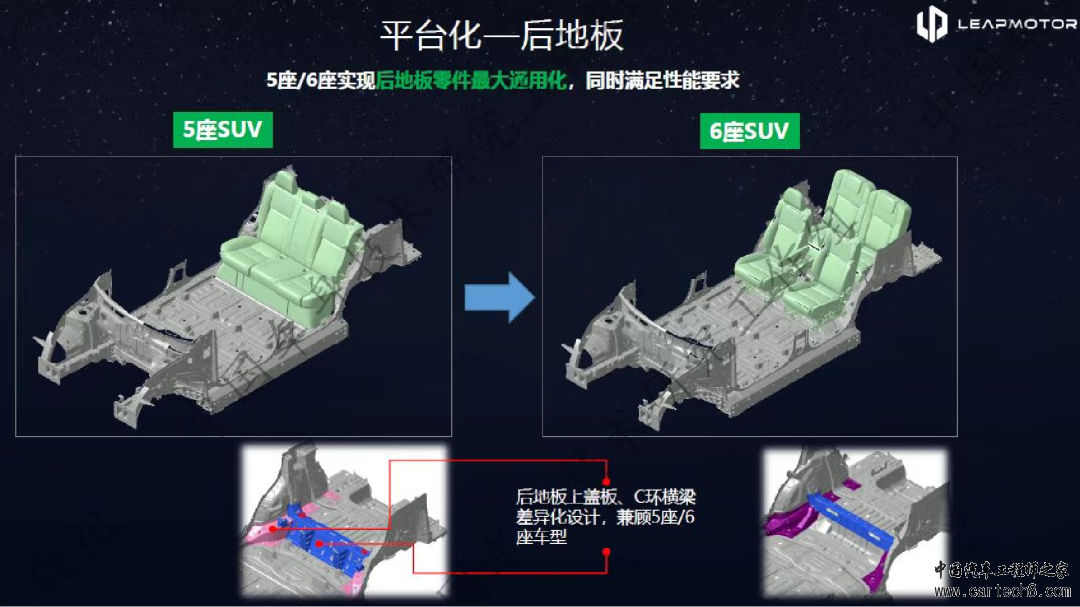

平台化通用一直是研发过程始终贯彻的理念,以实现节约成本提高开发周期。

零跑C10 车身安全及连接结构w6.jpg

零跑C10 车身安全及连接结构w7.jpg

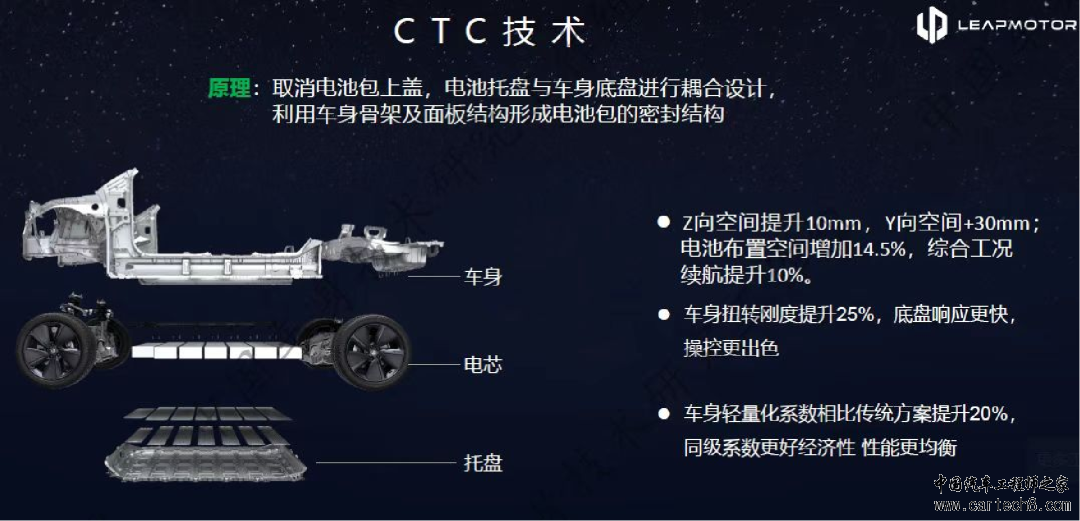

车身骨架及面板替代电池包上盖,以实现空间及轻量化,对密封性的考验加大。

零跑C10 车身安全及连接结构w8.jpg

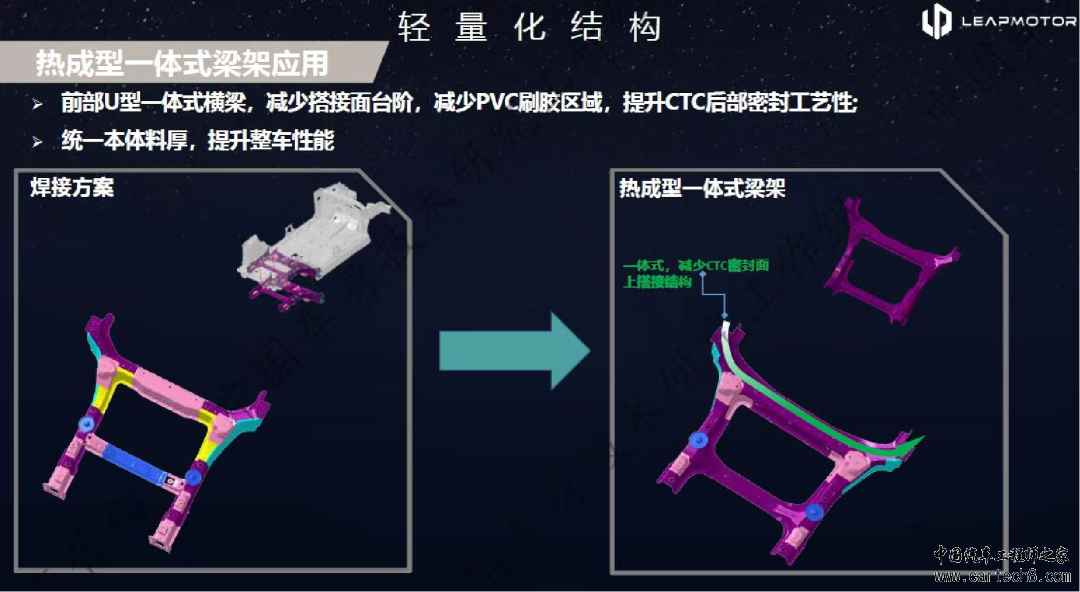

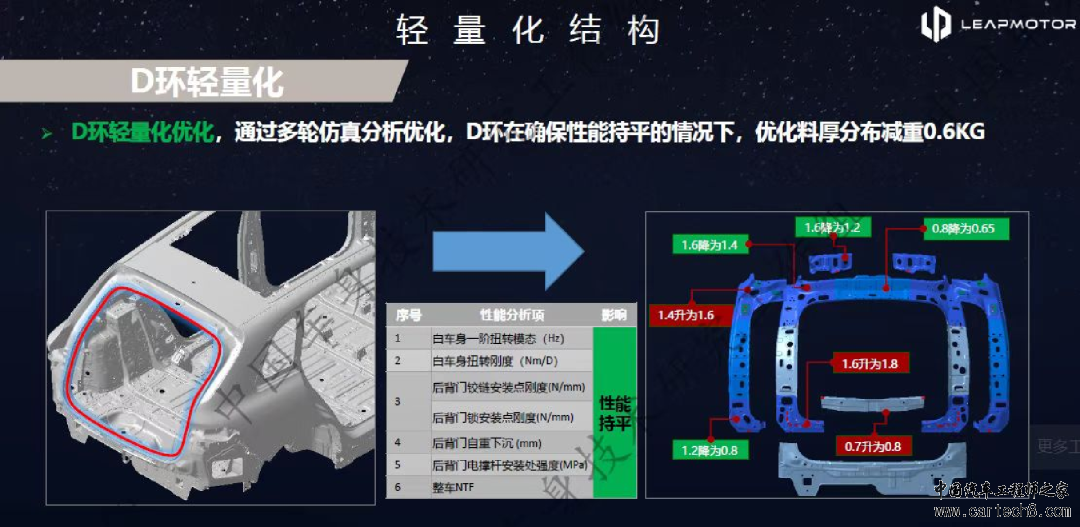

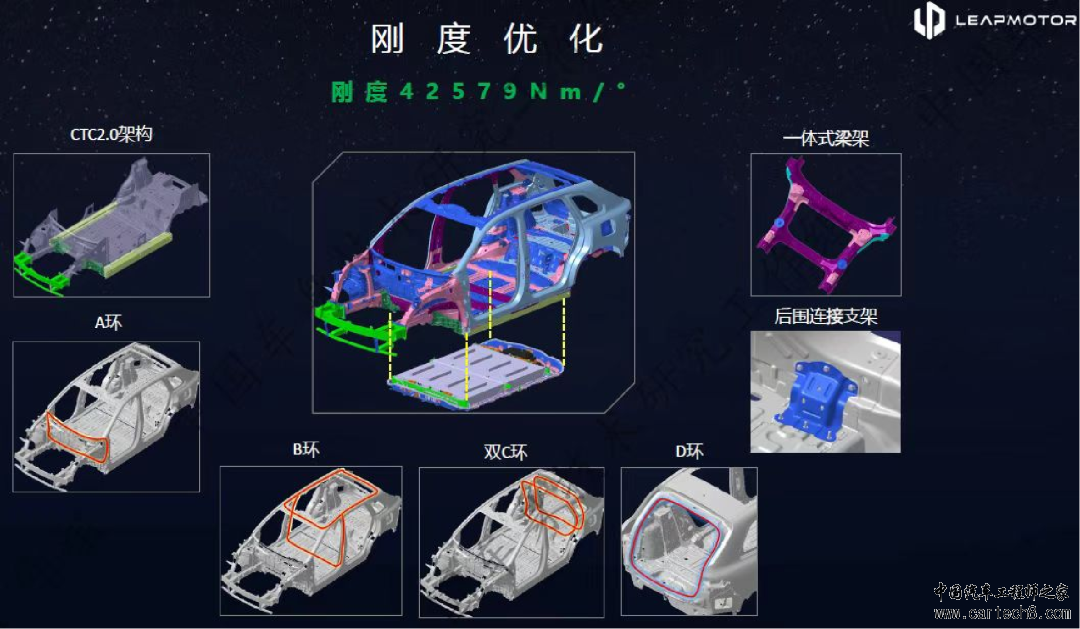

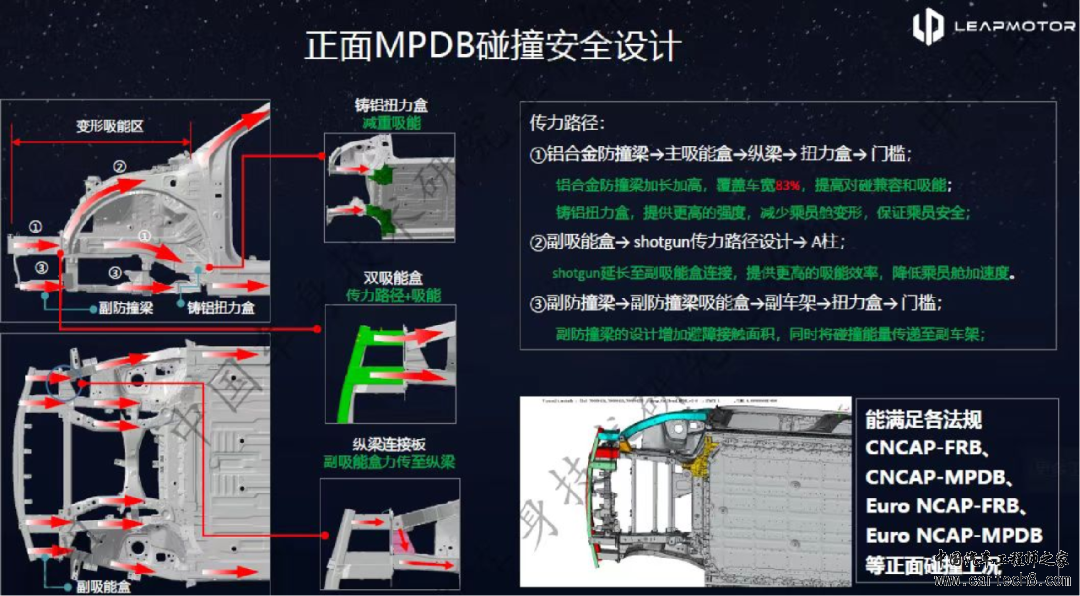

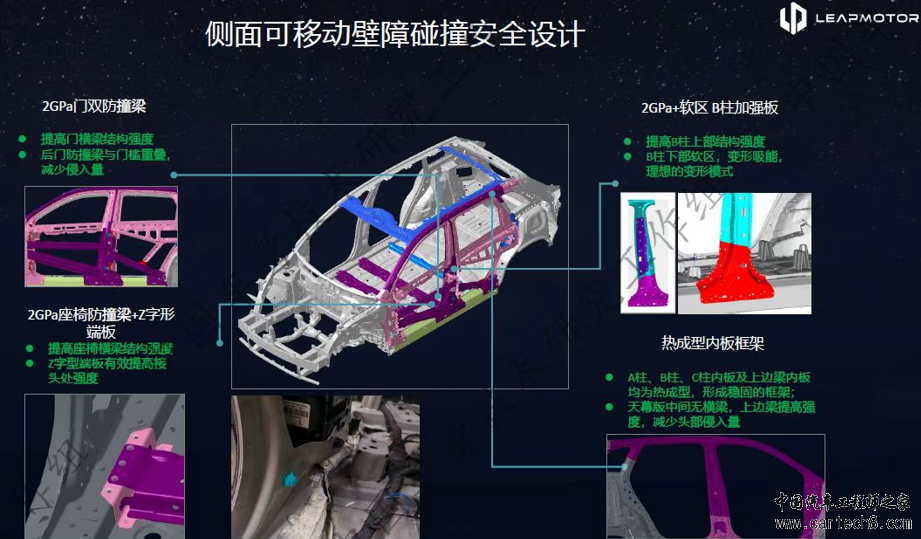

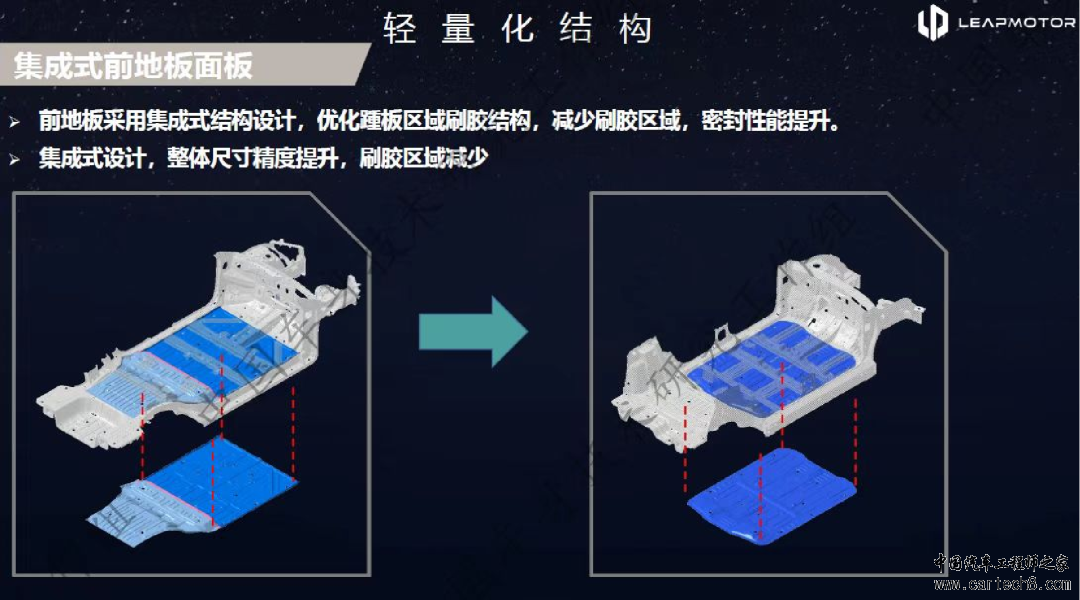

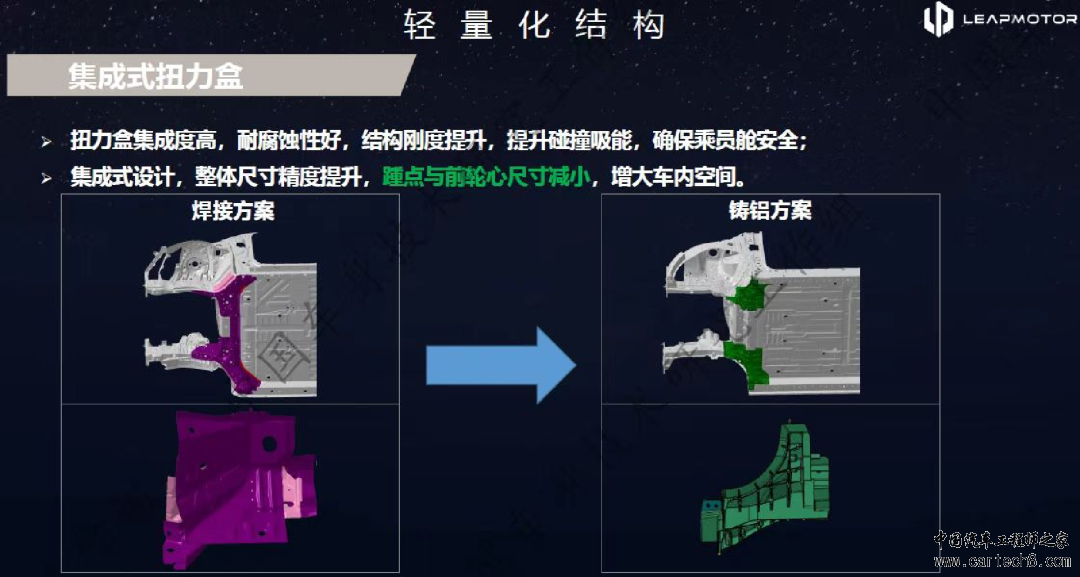

对结构进一步优化,进一步实现集成及轻量化,应用了铸铝扭力盒及热成型梁架

零跑C10 车身安全及连接结构w9.jpg

零跑C10 车身安全及连接结构w10.jpg

零跑C10 车身安全及连接结构w11.jpg

零跑C10 车身安全及连接结构w12.jpg

零跑C10 车身安全及连接结构w13.jpg

零跑C10 车身安全及连接结构w14.jpg

零跑C10 车身安全及连接结构w15.jpg

零跑C10 车身安全及连接结构w16.jpg

零跑C10 车身安全及连接结构w17.jpg

零跑C10 车身安全及连接结构w18.jpg

零跑C10 车身安全及连接结构w19.jpg

零跑C10 车身安全及连接结构w20.jpg

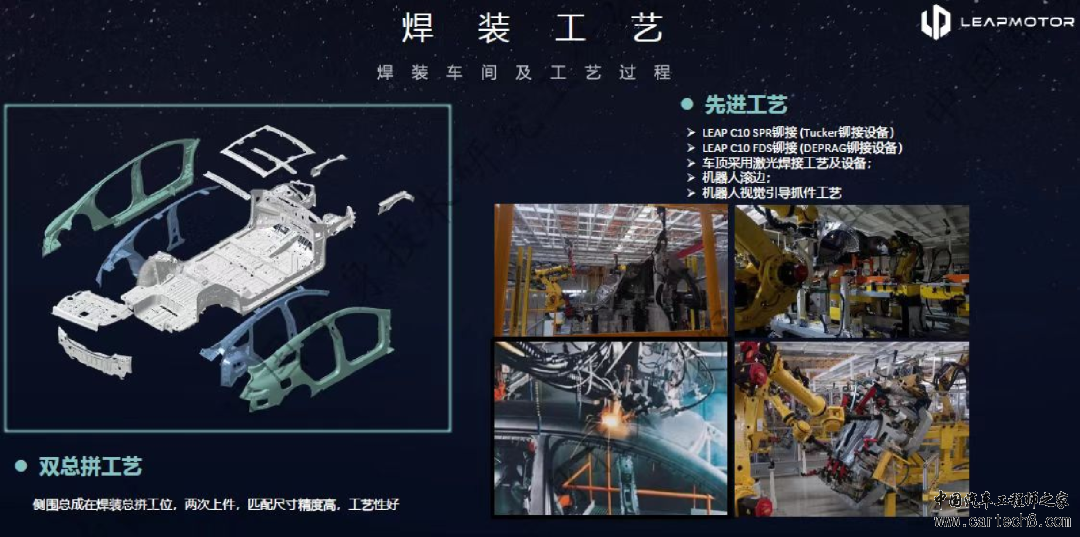

铝材的使用需要增加新的冷连接工艺,零跑主要以螺接+FDS+SPR实现连接

零跑C10 车身安全及连接结构w21.jpg

零跑C10 车身安全及连接结构w22.jpg

零跑C10 车身安全及连接结构w23.jpg

零跑C10 车身安全及连接结构w24.jpg

零跑C10 车身安全及连接结构w25.jpg

零跑C10 车身安全及连接结构w26.jpg

零跑C10 车身安全及连接结构w27.jpg

零跑C10 车身安全及连接结构w28.jpg

零跑C10 车身安全及连接结构w29.jpg

零跑C10 车身安全及连接结构w30.jpg

零跑C10 车身安全及连接结构w31.jpg

零跑C10 车身安全及连接结构w32.jpg

零跑C10 车身安全及连接结构w33.jpg

零跑C10 车身安全及连接结构w34.jpg

零跑C10 车身安全及连接结构w35.jpg

零跑C10 车身安全及连接结构w36.jpg

零跑C10 车身安全及连接结构w37.jpg
