AUTOSAR BswM详述

hudaren43

目录
1.什么是模式管理1.1 模式定义1.2 模式管理定义2.BswM在AUTOSAR的角色3.感性认识BswM代码逻辑3.1 模式仲裁 3.2 模式控制3.3 处理逻辑汇总3.4 示例4.小结 1.什么是模式管理

在AUSOSAR文档里， 模式管理(Mode Management)的所有关联模块有：EcuM、WdgM、ComM和BswM。他们分别承担着如下作用：

EcuM：控制AUTOSAR BSW模块、OS等的启动；

WdgM：根据控制流状态和Alive状态喂狗；

ComM：管理网络状态和资源

BswM：负责模式处理、仲裁等

这就有点奇怪，上述四个模块干着不同的事情，为什么会统一起来叫模式管理Cluster呢？

那么究竟什么叫做模式管理(Mode Management)？我们一步一步来看。
1.1 模式定义

根据Software Component Template描述，Mode表示的是一个全局变量的当前状态。

这么说就很简单啦，我们之前讲的EcuM模块有一个状态机，在代码中有一个全局变量EcuM_ModuleState用于表示当前EcuM的状态，这个可以把它叫做模式。常见模式有：
#define ECUM_STATE_STARTUP        (0x10u)#define ECUM_STATE_STARTUP_ONE    (0x11u)#define ECUM_STATE_STARTUP_TWO    (0x12u)#define ECUM_STATE_WAKEUP         (0x20u)#define ECUM_STATE_RUN            (0x30u)#define ECUM_STATE_GO_SLEEP       (0x49u)
这也就意味着，Mode在不同模块、不同场景下可以有不同作用。

例如做过通信栈的同学可能对ComM各个状态请求比较熟悉，如：
# define COMM_NO_COM_REQUEST_PENDING       (1u)# define COMM_FULL_COM_NETWORK_REQUESTED   (2u)# define COMM_FULL_COM_READY_SLEEP         (3u)# define COMM_SILENT_COM                   (4u)
做过BswM的可能对BswM的Mode很熟悉，如：
#define BSWM_GENERICVALUE_ESH_State_ESH_INIT            0x0000u #define BSWM_GENERICVALUE_ESH_State_ESH_POST_RUN        0x0002u #define BSWM_GENERICVALUE_ESH_State_ESH_PREP_SHUTDOWN   0x0003u #define BSWM_GENERICVALUE_ESH_State_ESH_READ_NVM        0x0008u #define BSWM_GENERICVALUE_ESH_State_ESH_RUN             0x0001u #define BSWM_GENERICVALUE_ESH_State_ESH_SHUTDOWN        0x0005u #define BSWM_GENERICVALUE_ESH_State_ESH_SLEEP           0x0007u #define BSWM_GENERICVALUE_ESH_State_ESH_WAIT_FOR_NVM    0x0004u1.2 模式管理定义

所谓模式管理，那就是管理某些模块的当前状态，并且当前状态的进入会影响到不同的模块的行为。举个例子，当BswM准备下电时，它会进入到PreShutdown，在这种模式下，通常会影响到通信：ECU不外发报文；会影响到NvM：准备下电前存储DTC、里程数据等。

从辩证角度就分为模式请求者、模式管理者和模式使用者，如下图：



模式请求者通过Sender或者Client向模式管理者发出模式请求，模式管理者进行条件仲裁后进入到请求的模式，同时通过S\R接口通知User，模式变了，准备做该模式下定义的动作吧。

2.BswM在AUTOSAR的角色

那么BswM这个模块在AUTOSAR中扮演了什么角色呢？

我们首先来看下，没有BswM的时候系统交互应该是怎么样的。

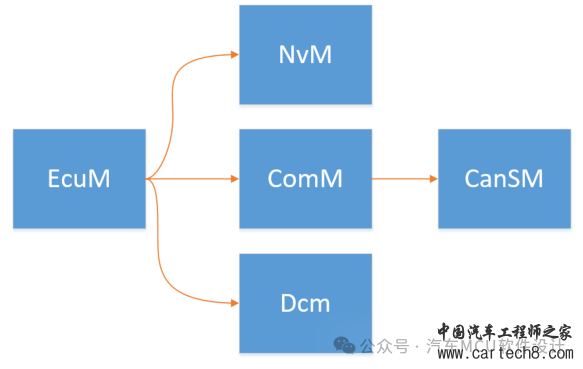

当系统进行上电后，EcuM首先运行，进行一系列外设初始化工作后，它想要进行数据初始化，此时就要从NvM中读取数据；如果想要开启诊断的操作循环，此时就要调用DCM的相关接口；如果想要开启通信，就要调用ComM，ComM进而继续调用CanSM，那么上电时的拓扑结构就如下图：

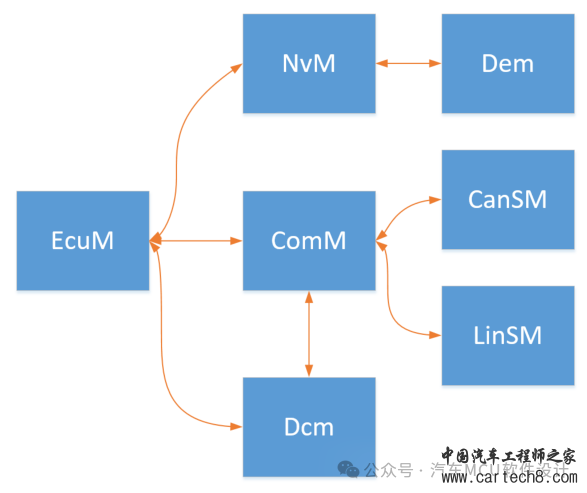

那如果运行时， Dem根据状态的不同要调用NvM实时存某些数据，DCM想要关闭某些通信总线，那么就会变成如下：



可以看到，随着模块的增加，代码接口、复杂程序和耦合性逐步上升，那么可不可以有一个模块来统一管理这些模式，当模式出现变化时通知关联模块做相应动作呢？BswM就站了出来，具体如下：



当EcuM完成启动后，将控制权交由BswM，BswM根据当前自己的状态、仲裁预置的条件和规则来通知不同的模块进行关联动作。

例如当BswM完成初始化，进入到BswM_RUN状态后，可以判断当前是否收到NM报文且ECU板级电压正常，那么就可以通知ComM准备开始发报文了，通知SWC电压正常，你可以正常干活啦。
3.感性认识BswM代码逻辑
BswM主要有两个活干：

模式仲裁：SWC或者其他模块发起模式请求和通知时，BswM基于预配置的规则来仲裁并为模式切换做准备

模式控制：根据仲裁结果的真值来执行响应的模式切换动作

上面两句话来源于AUTOSAR文档，当然，我读完了之后也不知道它到底要讲什么。但是不要着急，继续往下看：
3.1 模式仲裁

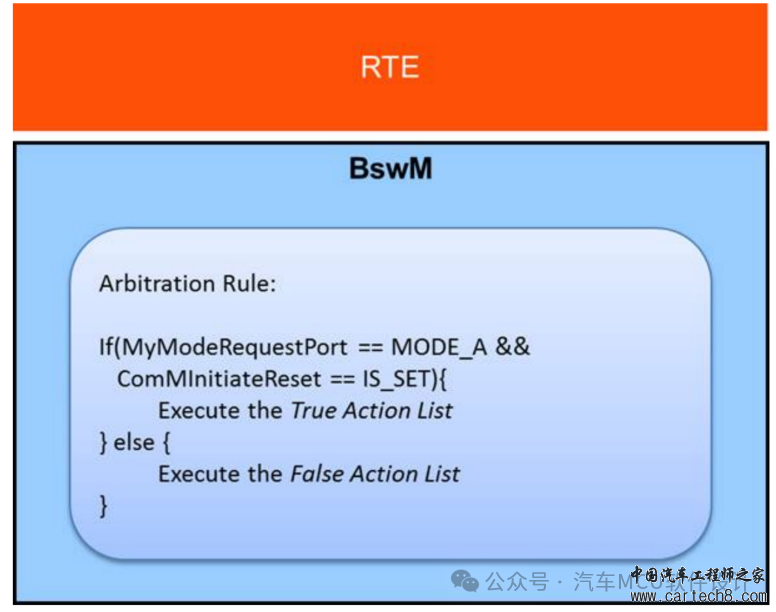

仲裁来源于规则，而规则落实到代码层面就是 if else，所以模式仲裁就是说当有模式请求来临时，需要BswM去判断规则的True或者False，如下：



3.2 模式控制

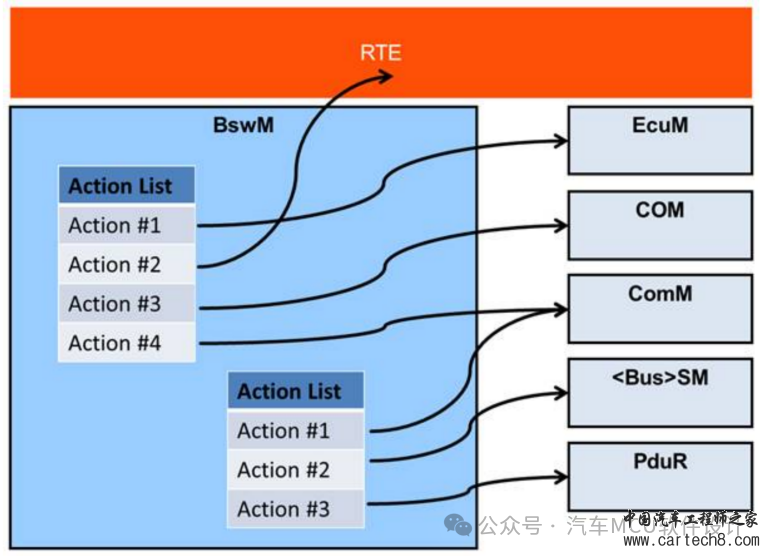

模式控制就是执行上面仲裁后的Action List，仲裁成功执行True AL、失败失败执行False AL，如下：



那么具体要做什么动作呢？可以在配置工具配，也可以配置成callout自定义实现。
3.3 处理逻辑汇总

BswM的模式处理可以分为收到模式请求后立即处理、延后处理。

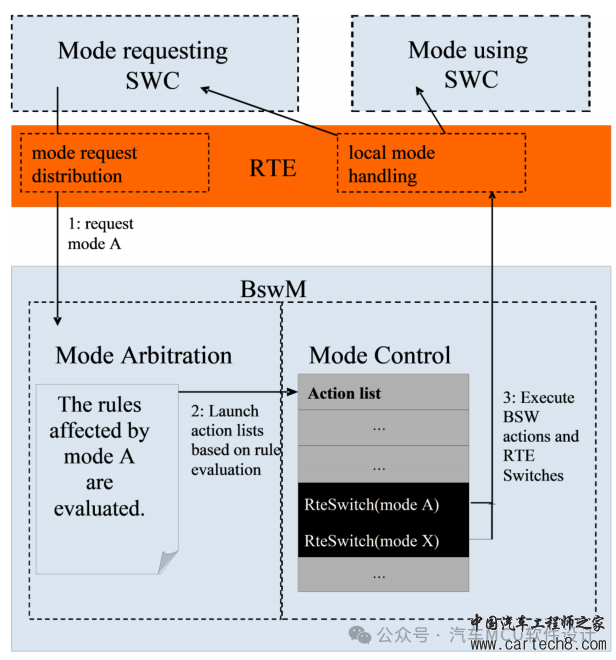

我们今天主要聊延后处理，这个处理方式通常是� Mainfunction里遍历完所有的规则，然后根据规则真值执行action list，所以，基本上逻辑处理如下图：

SWC发起请求模式A；

BswM根据模式条件状态组合成逻辑表达式，判断真值；

根据True或者False执行对应Action List，在AL里调用各模块的接口完成对应动作。

3.4 示例

在打完上述语句后，我发现还是不够具体，仍然有点不知所云，索性就举一个利用BswM模式切换开启通信的示例来梳理一下思路。

假设我现在想在收到目标NM报文、NvM读取完成、EcuM进入到UP状态以及BswM进入到RUN状态后开启通信，那么现在仲裁条件(Mode Condition)就有四个：
EcuM_State = EcuM_UP;BswM_State = BswM_RUN;NvM_State = NvM_READ_ALL;WakeUpPendingEvent = 0x01u;
那么我们来画图：

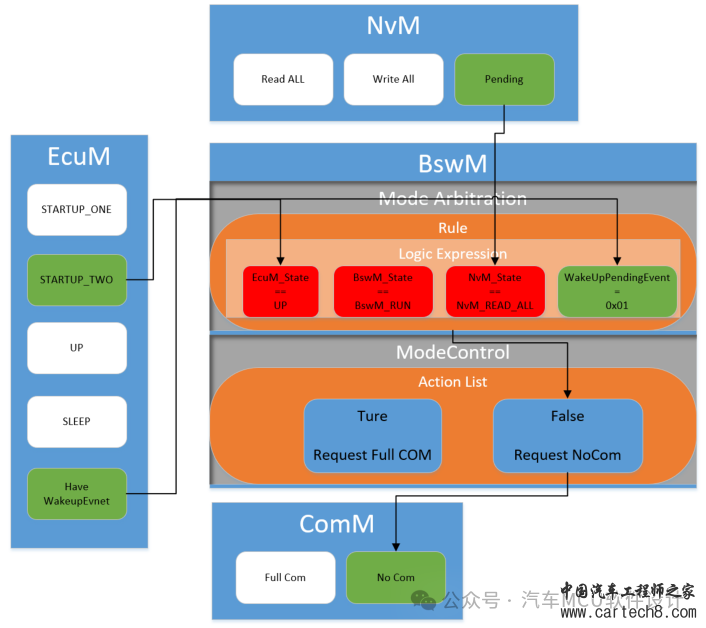

假设现在EcuM来到了STARTUP_TWO阶段、已经得到了唤醒事件，但NvM没有读完，BswM状态为Init状态。那么此时由于LE不满足，因此只能执行False的AL，从而请求到ComM为NoCom。



假设此时所有条件均满足， 则可以开启通讯，如下图绿色框：



大家如果有代码，可以去对照着看一下这个逻辑。当然从这个图，基本上BswM的核心代码框架也就已经出来了。

4.小结

通过一系列复杂的语言描述，我发现最后还是图好使，基本上BswM就是干示例里面的活，只是我们在配置的时候要考虑的东西很多，例如DCM相关条件、BswM状态、NvM状态、BusSM状态、唤醒源等等，总的来说，这块很灵活，但是难度不大，做的时候画图基本上可以完成。
