AUTOSAR诊断栈分析(三):DTC状态位

开垦者

目录
1.DTC状态位定义

2.DTC状态位迁移分析
2.1 testFailed2.2 testFailedThisOperationCycle2.3 pendingDTC 2.4 confirmedDTC  2.5 testNotCompletedSinceLastClear2.6 testFailedSinceLastClear  2.7 testNotCompletedThisOperationCycle2.8 warninglndicatorRequested
3.常见DTC 状态位一览

4.小结
1.DTC状态位定义

前面，我们详细描述了在AUTOSAR中Event的状态定义，实际上在AUTOSAR中DEM还支持ISO-14229-1 附录D中定义的UDS状态位，想必这个状态位，各位诊断工程师就非常熟悉了，该状态主要是用于定义DTC(Diagnostic Trouble Code )的状态，具体有如下8位：

bit	描述(缩写)	含义
0	testFailed(TF)	置1表示最近一次测试故障
1	testFailedThisOperationCycle (TFTOC)	置1表示当前操作循环上报过故障
2	pendingDTC (PDTC)	置1表示当前或者上一完成的操作循环上报过故障
3	confirmedDTC (CDTC)	置1表示故障已确认，存到NvM中
4	testNotCompletedSinceLastClear (TNCSLC)	置1表示自上次清除后未完成测试
5	testFailedSinceLastClear(TFSLC)	置1表示自上次清除后又上报过一次故障
6	testNotCompletedThisOperationCycle(TNCTOC)	置1表示当前操作循环未完成测试
7	warningIndicatorRequested(WIR)	置1表示请求故障指示灯

值得一提的是，对于bit的使用，每家主机厂的定义都不太一样，有的会用到bit2、有的直接不使用，但是一般都是bit0和bit3配合使用，bit3作为历史故障，特别当bit0置1时，有些主机厂会直接将bit3置位，立即确认故障存储到NvM中。2.DTC状态位迁移分析

那么回过头来，在DEM中是如何通过设置Event状态来影响UDS DTC status各个bit置位情况？我们挨个来分析。2.1 testFailed

初始状态下，testFailed为“逻辑0”，开启测试后，分为如下情况：

1. 监视器设置Event状态为PASSED，testFailed = 0；    示例：Dem_SetEventStatus(eventID，PASSED)2. 监视器设置Event状态为FAILED，testFailed = 1；    示例：Dem_SetEventStatus(eventID，FAILED)3. testFailed = 1的情况下，监视器设置PASSED或调用清除诊断信息

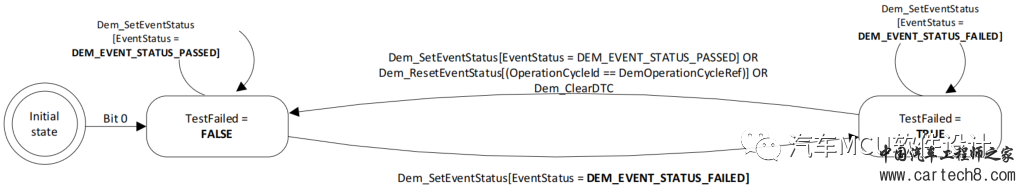

具体状态迁移如下图描述：

值得注意是，该状态置1，DTC相关信息不一定会存到NvM里，还需要结合bit2、3；但是在AUTOSAR中勾选配置项 DemStatusBitStorageTestFailed，bit0的状态会被存到NvM。2.2 testFailedThisOperationCycle

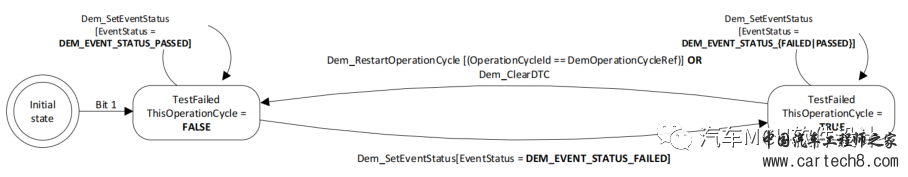

这一比特就比较简单了，当前操作循环的测试失败，参考状态迁移如下：

与bit0区别在于，该bit是报告当前操作循环里存在过故障，有可能这时候bit0已经置0了，但bit1仍旧置1，表示从当前操作循环或者从上次清故障后已经发现了一次故障。 2.3 pendingDTC

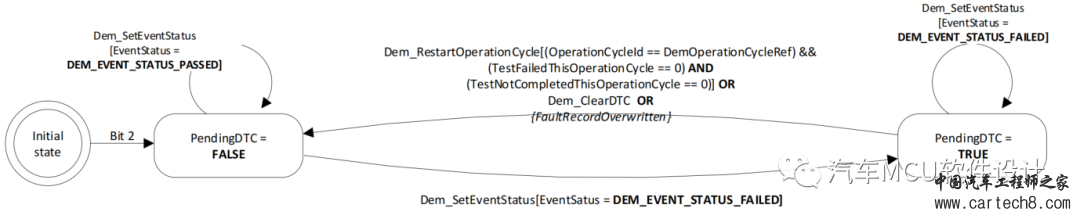

pengdindDTC理解起来相对抽象，准确讲它是处于 testFailed和confirmedDTC的一种中间状态。如下图：

标准上解读，该bit的设置条件与TFTOC一样，清除条件区别在于TFTCO是操作循环开启后清0，PDTC是需要操作循环完成、至少上报过一次PASS且没有任何失败清0，此外调用故障清除也可以清0。可以这样理解，该bit用于检测到某个故障，但是还没有达到确认条件，因此出现了这么一种中间状态。但实际上开发中，遇到的基本都是粗暴地有testFailed就立即确认。2.4 confirmedDTC

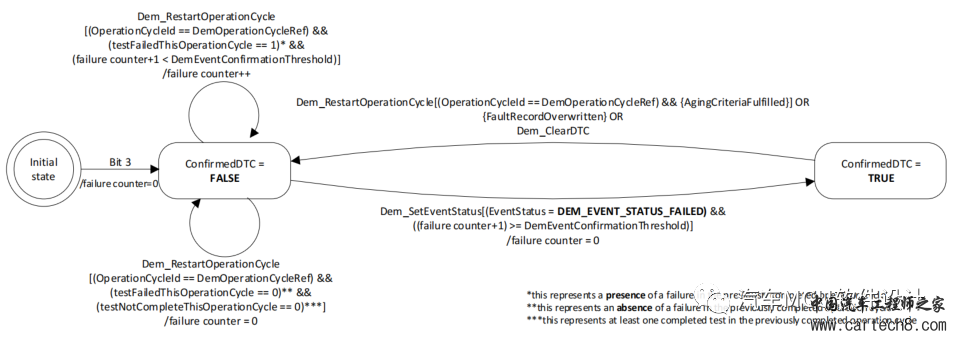

该状态位不管是开发还是售后应该都非常熟悉，该状态置位后DTC相关信息都会按指定顺序存到NvM中。既然是要存到NvM中，那么该bit置位的条件就比较严格，如下：

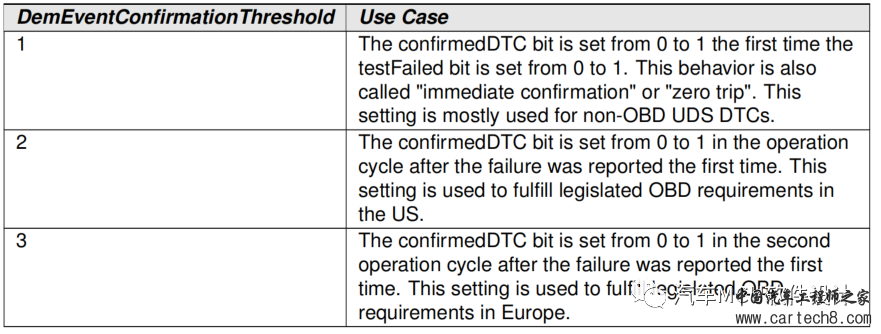

监视器调用 Dem_SetEventStatus(eventID，FAILED)且失败次数已经超过了确认阈值，该bit置1。需要提出的是，在AUTOSAR中有一个特定参数DemEventConfirmationThreshold，该使用case如下：

2.5 testNotCompletedSinceLastClear

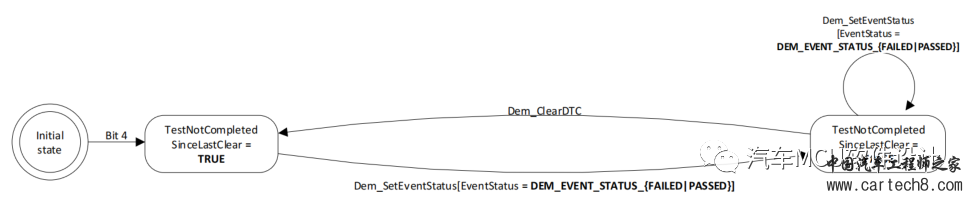

该bit从字面意思可以很容易理解，即上次清除后还没有完成测试，因此其状态迁移也比较简单，如下：

初始化状态，该位置1，但只要上报过PASS或者FAIL，该位置0。 2.6 testFailedSinceLastClear

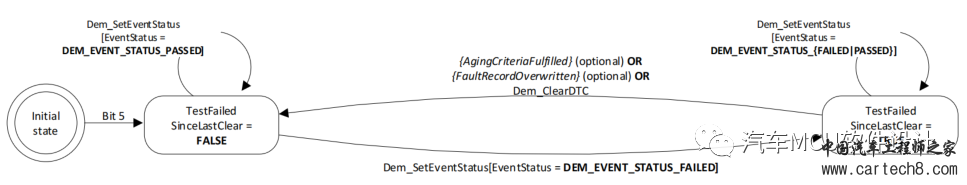

通常该bit置1表示自上次清除后至少检测到一次故障。

从逻辑1到逻辑0的迁移有三种方式：内存溢出、老化、清DTC。该bit通常与bit4一起使用。2.7 testNotCompletedThisOperationCycle

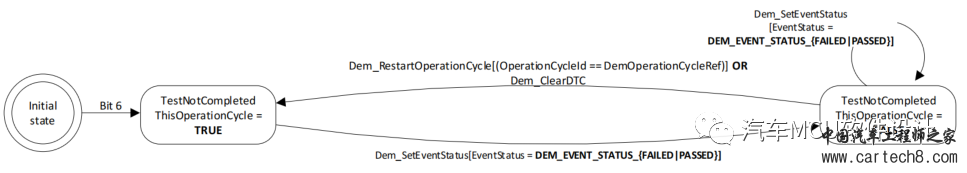

与bit4很像，但是该bit用于指示当前操作循环测试未完成。

初始状态或者清除DTC之后，该bit均置1. 2.8 warninglndicatorRequested

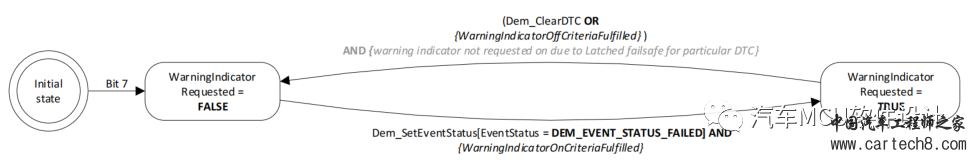

该bit用于请求警告灯指示，在仪表上用的比较多，因此不是所有的DTC都会使用到该bit。该bit一般与bit3协同使用，当故障确认后，该bit也要置1。

3.常见DTC 状态位一览

序号	状态值	含义
1	0x00	monitor在清除DTC和操作循环切换后只上报过passed。                         这个状态是最常见的，是未监控到故障的稳定状态
2	0x50	状态清除后未上报过，且本次操作循环也还未上报过状态
3	0x60	状态清除后已经上报过错误，但本次操作循环还未上报过状态，同时，上次上报的错误由于优先级被替换。                         这个状态常见于DTC的优先级不够且当前发生的DTC超过20个以后，被替换的情况。
4	0x2B	监测到故障，并且故障正在发生且已经确认
5	0x2A	当前操作循环发生过故障，但已经恢复正常这里出现confirmedDTC就是之前提到的，一上报就确认，与确认阈值配置有关
6	0x23	当前监控到故障，故障正在发生，但未确认故障。                         目前这种状态主要是由于当前在发生故障，但由于DTC优先级不够，未被记录造成。
7	0x22	当前操作循环发生过故障，但已经恢复正常，故障未确认。                         目前这种状态主要是由于当前操作循环发生过故障，但由于DTC优先级不够，未被记录造成的

4.小结

通过前三篇文章，我们对DEM和故障处理有了一个基础认识，但还远达不到做诊断栈开发的程度，还需要熟读标准，结合配置工具和代码进一步熟悉，如果有时间的话，手撸一遍DEM(实在不行就抄)会有新的理解。下一节我们继续聊DEM的去抖处理，这也是做诊断开发必备的知识。
