MBD的Simulink使用技巧④：详解生成代码的结构与代码的生成流程

xiaocheng

全文约3000字，你将看到以下内容：

生成代码的结构

模型到代码的生成的流程

结束语

autoMBD最近发布了《autoMBD原创技术文章合集》
合集包含156页丰富的MBD入门基础和MBDT硬件支持包的使用还包含基于MBD的电机控制算法开源项目——AMBD-MC合集配备了丰富的视频讲解
和大量的模型、文档和软件资源

如何获取请参考@所有读者：autoMBD发布《autoMBD原创技术文章合集》。

本篇文章继续介绍Simulink生成代码相关的内容，之前的内容可查看往期文章（点击可以直接跳转）：

MBD的Simulink使用技巧①：Simulink代码生成的基本概念MBD的Simulink使用技巧②：详解代码生成中的模型与代码
MBD的Simulink使用技巧③：虚拟子系统与原子子系统的代码生成

阅前提示：本篇文章使用到的PI控制器示例模型，可以在autoMBD资源库的“临时资源分享”文件夹中找到该模型（资源序号tA22）。资源库链接的获取可以在《autoMBD原创技术文章合集》中找到（见文章开头）。

1  生成代码的结构

先复习一下，在《MBD的Simulink使用技巧②：详解代码生成中的模型与代码》中提到，一般情况下（默认配置且模型不复杂），生成的代码包含以下七个文件：

ert_main.c模型名.c模型名.h模型名_private.h模型名_types.hrtwtypes.h
模型名_data.c（开启Parameters可调会生成）

这么多的文件中，算法模型的核心应用代码是在“模型名.c”中实现的，其他文件更多的是实现数据结构定义、数据类型定义、变量声明、函数声明等功能。关于模型中的数据与代码中的数据定义、声明之间的详细对应关系，可以查看《MBD的Simulink使用技巧②：详解代码生成中的模型与代码》。

模型生成的应用代码，其结构由三部分组成，这三部分代码也被称为模型入口函数（Model Entry-Point Functions），具体如下：

模型初始化函数

模型Step函数
模型终止函数

以示例PI控制器示例模型（资源序号tA22）为例，它生成的入口函数如下所示：

/* 模型入口函数（Model Entry-Point Functions）声明 生成于“模型名.h”*//* Model entry point functions */externvoidautoMBD_example_PI_noSubs_initialize(void);externvoidautoMBD_example_PI_noSubs_step(void);externvoidautoMBD_example_PI_noSubs_terminate(void);1.1 模型初始化函数顾名思义，模型初始化函数是用来初始化模型中的数据的，大多数情况下指的是状态变量的初始化。初始化函数在调用Step函数之前调用一次，以完数据的初始化。如果没有数据需要初始化，则可以不调用。打开PI控制器示例模型，如下所示。该模型中的离散积分模块包含状态变量，是需要初始化的。

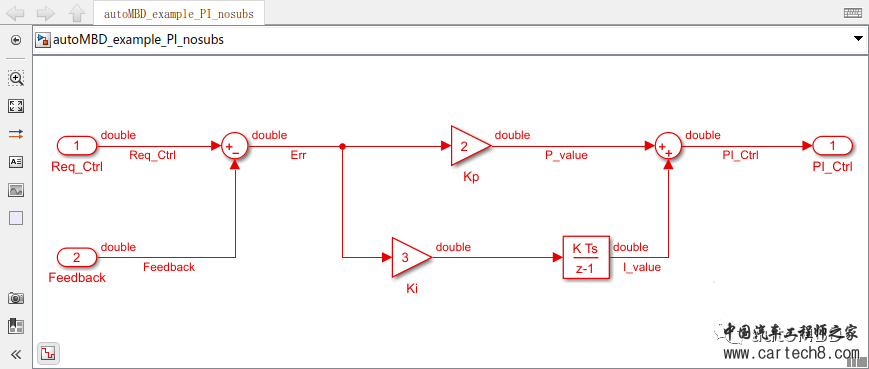

PI控制器：离散积分模块包含状态变量 - From autoMBD
点击“Generate Code”生成代码，查看初始化函数：/* 默认情况：模型初始化函数 生成于“模型名.c” *//* Model initialize function */void autoMBD_example_PI_noSubs_initialize(void){/* (no initialization code required) */}但是为什么没有任何变量初始化的内容呢？这是因为离散积分模块的状态变量，初始值默认设置为“零”。默认情况下，初始值为零的变量初始化不会生成初始化代码。这里我们修改离散积分器的初始值为100，如下图所示：

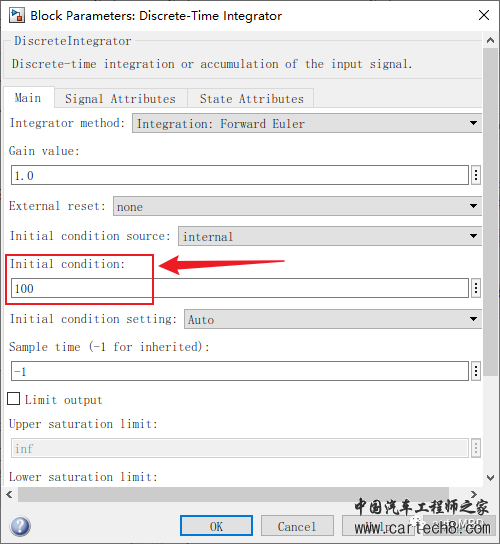

修改离散积分器的初始值为100 - From autoMBD
重新生成代码，可以看到离散积分器的状态变量的初始化已经有了，如下所示：
/* 有非零变量初始化：模型初始化函数 生成于“模型名.c” *//* Model initialize function */voidautoMBD_example_PI_noSubs_initialize(void){/* InitializeConditions for DiscreteIntegrator: '<Root>/Discrete-Time Integrator' */  autoMBD_example_PI_noSubs_DW.DiscreteTimeIntegrator_DSTATE = 100.0;}
当然，用户也可以通过修改配置，关闭零初始值变量的优化选项，让初始值为零的数据初始化也生成代码，修改配置的方法如下所示：

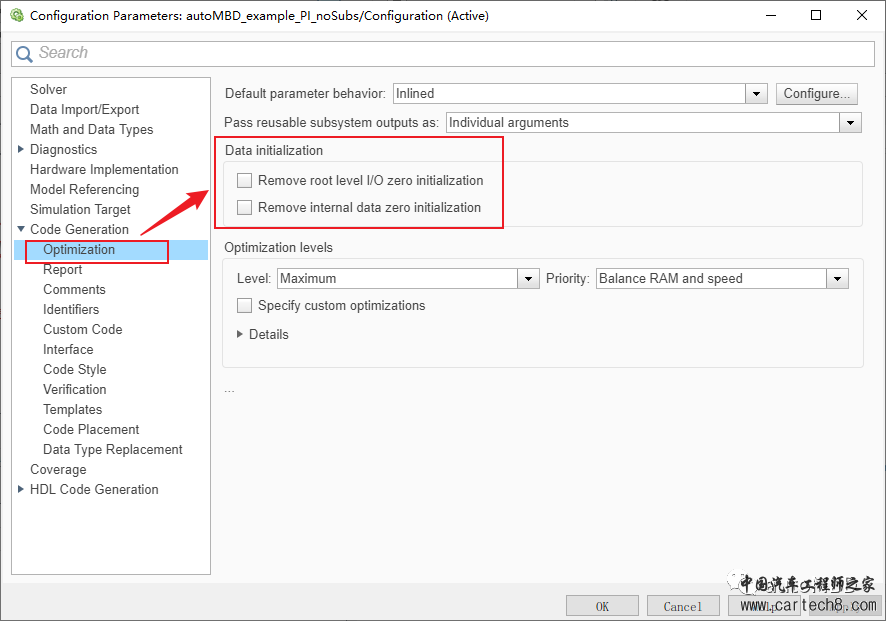

不勾选零初始化数据优化选项 - From autoMBD

再重新生成代码，新的初始化函数如下所示：
/* 不开启零初始化优化选项：模型初始化函数 生成于“模型名.c” *//* Model initialize function */voidautoMBD_example_PI_noSubs_initialize(void){/* Registration code */
/* initialize error status */  rtmSetErrorStatus(autoMBD_example_PI_noSubs_M, (NULL));
/* states (dwork) */  (void) memset((void *)&autoMBD_example_PI_noSubs_DW, 0,sizeof(DW_autoMBD_example_PI_noSubs_T));
/* external inputs */  (void)memset(&autoMBD_example_PI_noSubs_U, 0, sizeof               (ExtU_autoMBD_example_PI_noSub_T));
/* external outputs */  autoMBD_example_PI_noSubs_Y.PI_Ctrl = 0.0;
/* InitializeConditions for DiscreteIntegrator: '<Root>/Discrete-Time Integrator' */  autoMBD_example_PI_noSubs_DW.DiscreteTimeIntegrator_DSTATE = 100.0;}可以看到初始化函数多了很多内容，所有零初始值变量和非零初始值变量都被保留了下来。并且对于特殊结构体的变量初始化，使用的是C的标准库函数memset()实现的。不过不建议关闭零初始值变量的优化选项，一般变量的内存区域初始值已经为零，不需要再初始化，关闭该优化选项会降低代码的执行效率。
1.2 模型Step函数
Step函数即模型本身，Step函数实现模型算法的一个步长运算。由于嵌入式系统一般是实时系统，且步长固定，所以Step函数要放在一个周期中断ISR里，被周期性的调用运算。

调用Step函数的周期中断ISR要满足以下两点：

周期中断ISR的步长要和模型中设置的步长保存一致；
在一个周期内，必须保证所有的运算任务能够完成。

Step函数和模型的运算功能是完全相同的，读者可以自行查看PI控制器示例模型生成的Step函数，与PI控制器模型做对比，了解它是如何实现模型的运算过程的。

Tips：用户完全不用担心生成的代码功能和模型不一致，把Step函数当作模型本身即可。

在ert_main.c的注释中，详细介绍了Step函数的使用方法，大多数开发者可能不太习惯阅读注释，但ert_main.c中的注释值得详细阅读。ert_main.c中关于Step函数的代码，如下所示：
/* 详细阅读注释 了解Step函数的使用方法 *//* * Associating rt_OneStep with a real-time clock or interrupt service routine * is what makes the generated code "real-time".  The function rt_OneStep is * always associated with the base rate of the model.  Subrates are managed * by the base rate from inside the generated code.  Enabling/disabling * interrupts and floating point context switches are target specific.  This * example code indicates where these should take place relative to executing * the generated code step function.  Overrun behavior should be tailored to * your application needs.  This example simply sets an error status in the * real-time model and returns from rt_OneStep. */voidrt_OneStep(void);voidrt_OneStep(void){static boolean_T OverrunFlag = false;
/* Disable interrupts here */
/* Check for overrun */if (OverrunFlag) {    rtmSetErrorStatus(autoMBD_example_PI_noSubs_M, "Overrun");return;  }
  OverrunFlag = true;
/* Save FPU context here (if necessary) *//* Re-enable timer or interrupt here *//* Set model inputs here */
/* Step the model */  autoMBD_example_PI_noSubs_step();
/* Get model outputs here */
/* Indicate task complete */  OverrunFlag = false;
/* Disable interrupts here *//* Restore FPU context here (if necessary) *//* Enable interrupts here */}
/* Attach rt_OneStep to a timer or interrupt service routine with * period 0.001 seconds (the model's base sample time) here.  The * call syntax for rt_OneStep is * *  rt_OneStep(); */ert_main.c中给出是Step函数的一种使用示范，它将Step函数进行了一层封装形成rt_OneStep()函数，添加了错误状态检查功能。用户可以参考它，也可以不参考，直接使用Step函数。
在《autoMBD原创技术文章合集》的《第十七篇 把模型嵌入代码》中，详细展示了如何在自己的代码中集成Step函数。获取文章合集的方法见文章开头。

1.3 模型终止函数

模型终止函数在完全退出Step函数后，调用一次。但终止函数在绝大多数情况下都是空的，如下所示：
/* 默认终止函数 生成于“模型名.c”*//* Model terminate function */voidautoMBD_example_PI_noSubs_terminate(void){/* (no terminate code required) */}用户也可以在终止函数中添加自定义执行代码，方法如下所示：

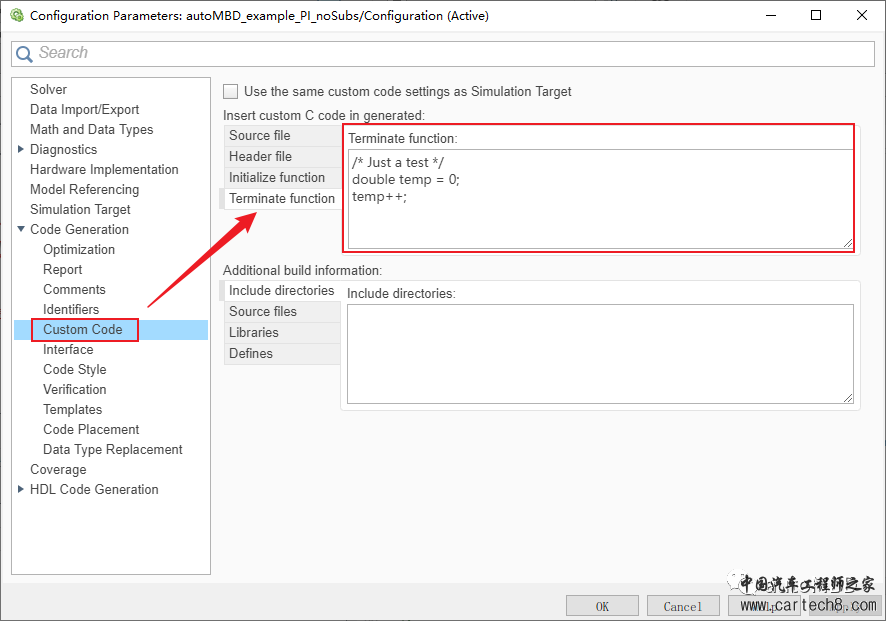

在终止函数中添加自定义执行代码 - From autoMBD
新生成的终止函数如下所示：/* 添加自定义终止函数执行内容 *//* Model terminate function */voidautoMBD_example_PI_noSubs_terminate(void){/* user code (Terminate function Body) */
/* Just a test */double temp = 0;  temp++;}
2  模型到代码的生成的流程
当用户点击”Generate Code“之后，模型是怎么一步一步变成C代码的呢？这里将对这一过程进行一个简单的介绍。

从模型到代码的生成过程，可以用下面的流程图表示：

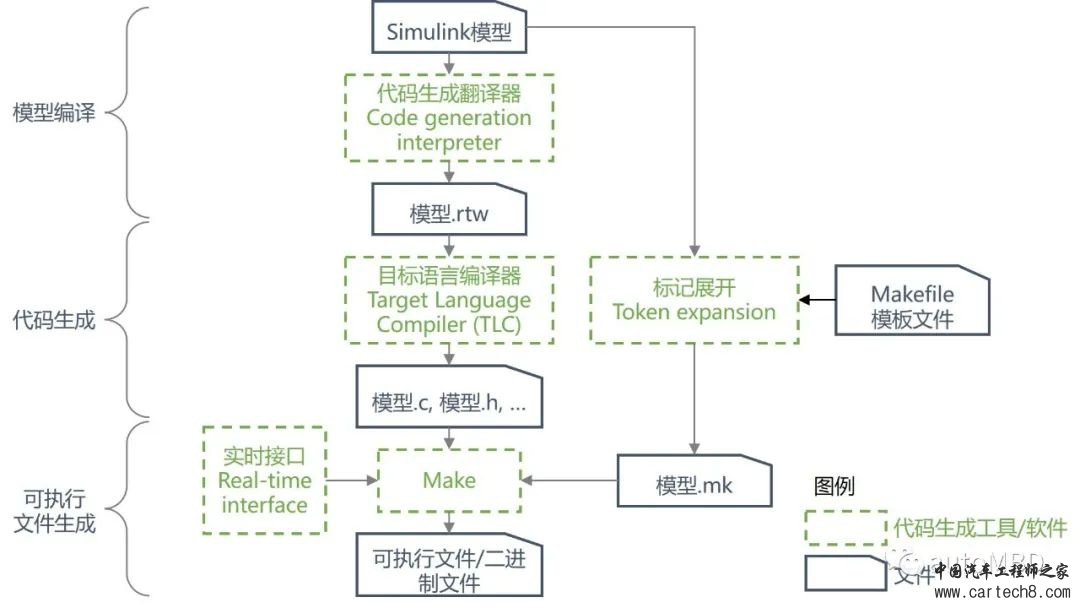

模型到代码生成流程 - From autoMBD

从上图可以看到，模型生成代码可以分为三个阶段：

模型编译

代码生成
可执行文件生成（非必须）

2.1 模型编译

模型编译的输入即为模型本身，通过一个代码生成翻译器（Code generation interpreter），对模型中的模块、信号、参数、Stateflow等进行检查，输出一个后缀名为rtw的文件：模型.rtw。

该文件是一个中间文件，独立于编程语言，描述了相应模型文件中的模块、输入、输出、参数、状态、存储以及其他模型组件和属性。是目标语言编译器（Target Language Compiler，TLC）的输入。

在默认情况下，该rtw文件会在生成代码后被自动清除，但也可以修改配置使其保留下来，方法如下：

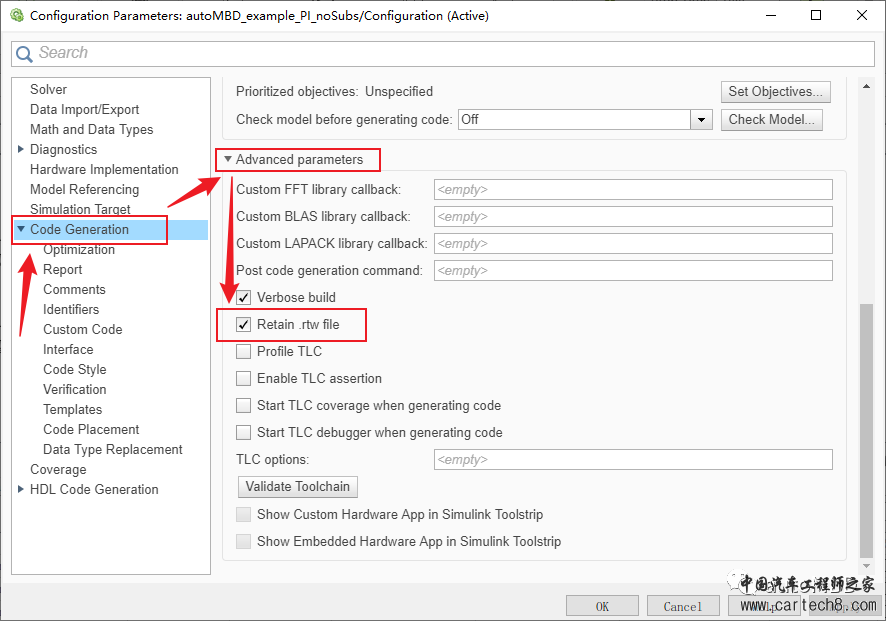

修改配置保留rtw文件 - From autoMBD

修改配置后，在模型同级目录的“模型名_ert_rtw”文件夹内，可以找到该文件：

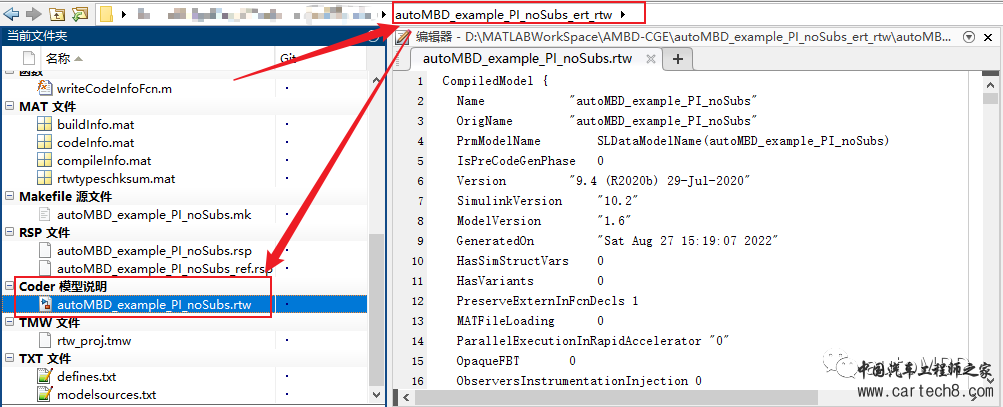

生成的rtw文件 - From autoMBD

读者可以尝试阅读该文件，了解该文件的结构和内容。该文件具体的语法规则，可以在MATLAB帮助文档中搜索关键词“rtw”，阅读相关的说明文档，这里不再深入介绍。

2.2 代码生成

上一阶段生成的rtw文件，作为系统目标文件（即ert.tlc脚本，在《MBD的Simulink使用技巧①：Simulink代码生成的基本概念》中介绍了它的作用）的输入文件，通过TLC编译器，以及Simulink内置的TLC函数库，将该rtw文件中的所有信息逐个编译成目标语言（C语言）程序，输出生成的代码。

换句话说，TLC编译器执行的是ert.tlc脚本，该脚本的输入为rtw文件，输出为生成的C代码。

特别提示一点，除了系统目标文件的ert.tlc脚本，有的模块还有自己的模块tlc脚本。系统目标文件描述的是整个模型如何生成代码，用户一般不能修改该文件，而模块自己的tlc脚本则描述了该模块如何生成代码。

所以，要创建一个自己的模块，并且能在Simulink中自动生成代码，学习TLC是必不可少的。由于目前我对TLC掌握的很少，这里不再深入介绍TLC，将来有机会再单独开一个系列详细介绍TLC。

2.3 可执行文件生成

该阶段是一个可选项，不是必须的步骤。该阶段即对生成的C代码进行编译，生成可执行文件，或者二进制文件。该过程也可以由用户来定义，从而适配不同的编译器、调试器。

由于MATLAB并不是IDE，它的代码调试功能很弱，所以生成的可执行文件一般只有下载的功能，这里不做进一步介绍。

3  结束语

为了收集读者对《autoMBD原创技术文章合集》的反馈，特地举行反馈征集活动。在8月31日之前，所有读者可以向作者反馈阅读和使用《autoMBD原创技术文章合集》的好评、差评、想法、感受或建议，参与到活动中。

反馈征集活动的规则如下：

所以读者可以私信autoMBD作者，获取《autoMBD原创技术文章合集》全文；
即日起，到2022-08-31为止，读者可以通过autoMBD的账号（知乎账号或微信公众号任选其一），向autoMBD作者反馈关于《文章合集》的阅读和使用的想法、感受和建议，反馈的内容不限，长度不限；每一位参与反馈的读者，都可以获得免费获得无水印的《autoMBD原创技术文章合集》，无需赞赏；
在活动结束的三日内，将从反馈信息大于30字的读者中，随机抽取一位读者（随机抽取的过程录制视频并公开），赠送价值99元的米家保温杯弹盖版。

特别提示，最终奖品米家保温杯弹盖版是MATLAB的纪念版。是我上次参加MATLAB  EXPO活动时，由MathWorks官方赠送的，瓶身刻有MathWorks的Logo。

米家保温杯弹盖版的官图如下所示：


希望读者能踊跃参与，给予我有价值的反馈信息，与我一同改进和提高《autoMBD原创技术文章合集》的质量。
