电源管理入门-12 clock驱动

shuizhonghua

电源管理的两个大方面就是电压和时钟。

Clock 时钟就是 SoC 中的脉搏，由它来控制各个部件按各自的节奏跳动。比如，CPU主频设置，串口的波特率设置，I2S的采样率设置，I2C的速率设置等等。这些不同的clock设置，都需要从某个或某几个时钟源头而来，最终开枝散叶，形成一棵时钟树。

1. clock驱动构架

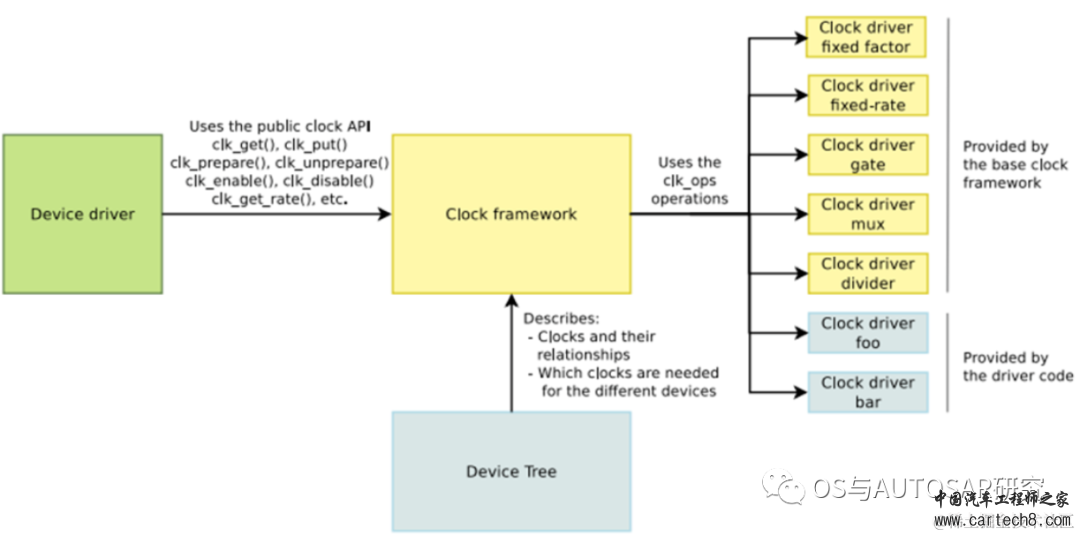

Linux的时钟子系统由CCF（common clock framework）框架管理，CCF向上给用户提供了通用的时钟接口，向下给驱动开发者提供硬件操作的接口。

这个也是一个consumer、framework、provider的模式。其中其provider会比较复杂一些，但是往往是由芯片厂商提供，我们编写设备驱动要使用调频的时候只需要在consumer里面进行配置使用就可以了。

1.1 Clock Provider介绍

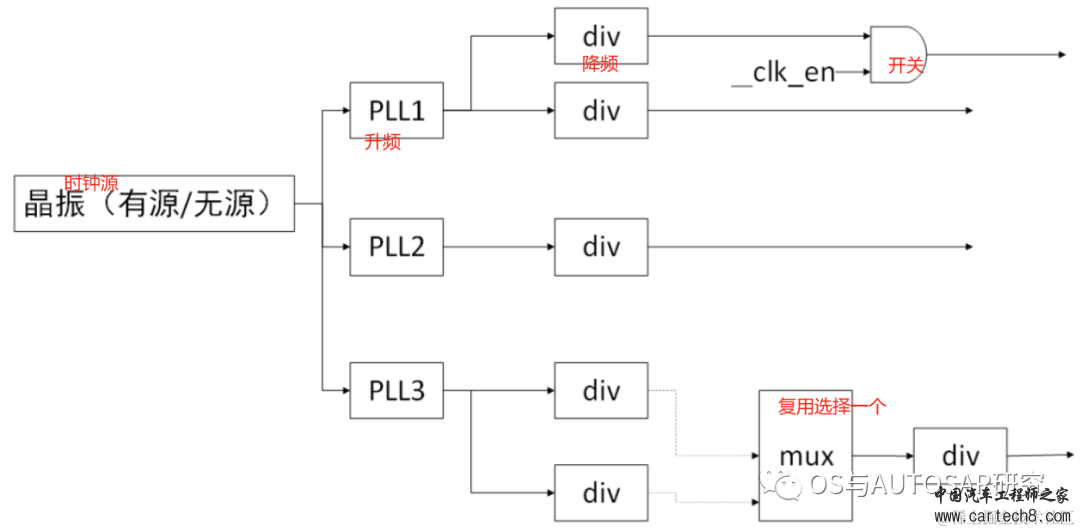

在SoC上器件很多，会形成一个时钟树，如下所示：

根节点一般是 Oscillator（有源振荡器）或者 Crystal（无源振荡器）。中间节点有很多种，包括 PLL（锁相环，用于提升频率的），Divider（分频器，用于降频的），Mux（从多个clock path中选择一个），Gate（用来控制ON/OFF的）。叶节点是使用 clock 作为输入的、有具体功能的 HW block。

可通过

cat /sys/kernel/debug/clk/clk_summary 查看这棵时钟树。


1.2 clock consumer介绍

时钟的使用者，clock子系统向consumer的提供通用的时钟API接口，使其可以屏蔽底层硬件差异。提供给consumer操作的API如下：
struct clk *clk_get(struct device *dev, const char *id);
struct clk *devm_clk_get(struct device *dev, const char *id);
int clk_enable(struct clk *clk);//使能时钟，不会睡眠
void clk_disable(struct clk *clk);//使能时钟，不会睡眠
unsigned long clk_get_rate(struct clk *clk);
void clk_put(struct clk *clk);
long clk_round_rate(struct clk *clk, unsigned long rate);
int clk_set_rate(struct clk *clk, unsigned long rate);
int clk_set_parent(struct clk *clk, struct clk *parent);
struct clk *clk_get_parent(struct clk *clk);
int clk_prepare(struct clk *clk);
void clk_unprepare(struct clk *clk);
int clk_prepare_enable(struct clk *clk) //使能时钟，可能会睡眠
void clk_disable_unprepare(struct clk *clk) //禁止时钟，可能会睡眠
unsigned long clk_get_rate(struct clk *clk) //获取时钟频率

2. Clock Provider

根据 clock 的特点，clock framework 将 clock 分为 fixed rate、gate、devider、mux、fixed factor、composite 六类。



2.1 数据结构表示

上面六类本质上都属于clock device，内核把这些 clock HW block 的特性抽取出来，用 struct clk_hw 来表示，具体如下：
struct clk_hw {
  //指向CCF模块中对应 clock device 实例
struct clk_core *core;
  //clk是访问clk_core的实例。每当consumer通过clk_get对CCF中的clock device（也就是clk_core）发起访问的时候都需要获取一个句柄，也就是clk
struct clk *clk;
  //clock provider driver初始化时的数据，数据被用来初始化clk_hw对应的clk_core数据结构。
const struct clk_init_data *init;
};

struct clk_init_data {
  //该clock设备的名字
const char  *name;
  //clock provider driver进行具体的 HW 操作
const struct clk_ops *ops;
  //描述该clk_hw的拓扑结构
const char  * const *parent_names;
const struct clk_parent_data *parent_data;
const struct clk_hw  **parent_hws;
u8   num_parents;
unsigned long  flags;
};

以固定频率的振动器 fixed rate 为例，它的数据结构是：
struct clk_fixed_rate {
  //下面是fixed rate这种clock device特有的成员
  struct        clk_hw hw；
  //基类
  unsigned long    fixed_rate;
  unsigned long    fixed_accuracy;
  u8        flags;
};

其他clock硬件的表示也是如此。

2.2 clock provider注册初始化

clock驱动在时钟子系统中属于provider，provider是时钟的提供者，即具体的clock驱动。

clock驱动在Linux刚启动的时候就要完成，比initcall都要早期，因此clock驱动是在内核中进行实现。

这里也叫clock device，例如上面说的fixed rate，属于硬件提供服务的。在其启动的时候根据DTS里面的配置进行注册。例如fixed rate
CLK_OF_DECLARE(fixed_clk, "fixed-clock", of_fixed_clk_setup);

struct clk *clk_register_fixed_rate(struct device *dev, const char *name,
        const char *parent_name, unsigned long flags,
        unsigned long fixed_rate);

其他的device如下：
clk_register_gate
clk_register_divider
clk_register_divider_table
clk_register_mux
clk_register_mux_table
clk_register_fixed_factor
clk_register_composite

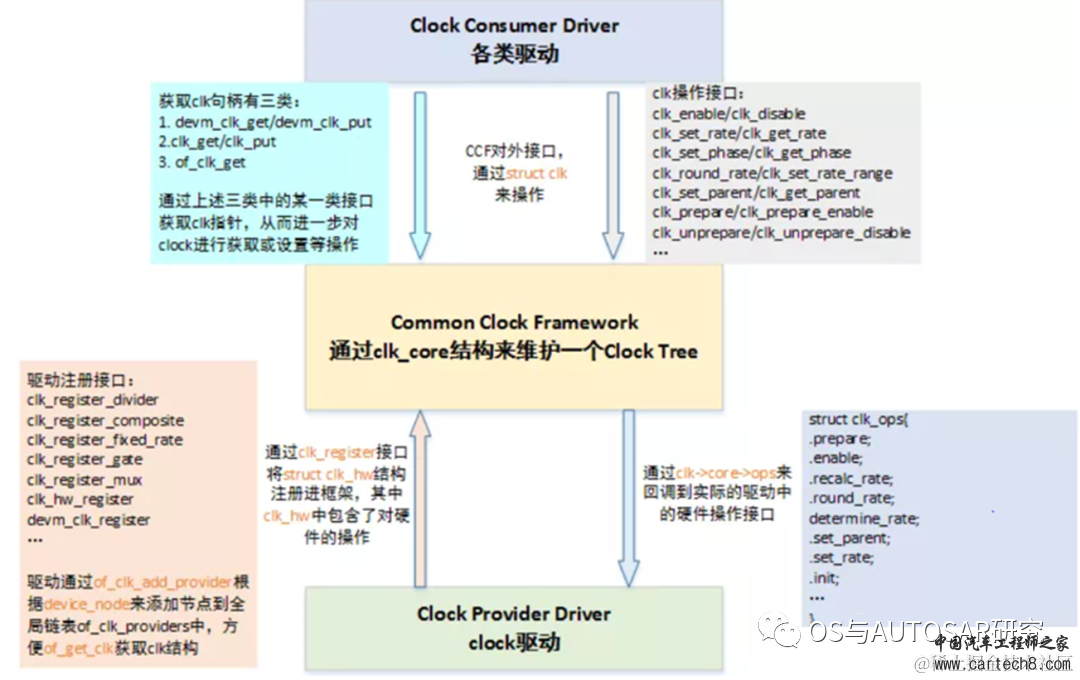

这些注册函数最终都会通过函数 clk_register 注册到 Common Clock Framework 中，返回为 struct clk 指针。如下所示：

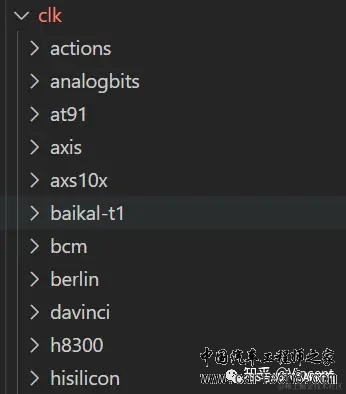

在内核的drivers/clk目录下，可以看到各个芯片厂商对各自芯片clock驱动的实现：


2.3 DTS配置

例如时钟源：
clocks{
osc24M:osc24M{
  compatible = "fixed-clock";
  #clock-cells = <0>;
  clock-output-name = "osc24M";
  clock-frequency = <24000000>;
};
};

属性	说明
compatible	驱动匹配名字
#clock-cells	提供输出时钟的路数。#clock-cells为0时，代表输出一路时钟 #clock-cells为1时，代表输出2路时钟。
#clock-output-names	输出时钟的名字
#clock-frequency	输出时钟的频率

clock驱动编写的基本步骤：

实现struct clk_ops相关成员函数定义分配struct clk_onecell_data结构体，初始化相关数据定义分配struct clk_init_data结构体，初始化相关数据调用clk_register将时钟注册进框架调用clk_register_clkdev注册时钟设备调用of_clk_add_provider，将clk provider存放到of_clk_provider链表中管理调用CLK_OF_DECLARE声明驱动

2.4 clock驱动实现举例：

这里以fixed_clk为例

fixed_clk针对像PLL这种具有固定频率的时钟，对于PLL，我们只需要实现.recalc_rate函数。

设备树：
#define PLL0_CLK 0

clocks{
osc24M:osc24M{
  compatible = "fixed-clock";
  #clock-cells = <0>;
  clock-output-names = "osc24M";
  clock-frequency = <24000000>;
};
pll0:pll0{
  compatible = "xx, choogle-fixed-clk";
  #clock-cells = <0>;
  clock-id = <PLL0_CLK>;
  clock-frequency = <1000000000>;
  clock-output-names = "pll0";
  clocks = <&osc24M>;
};
};

驱动：
#include <linux/clk-provier.h>
#include <linux/clkdev.h>
#include <linux/clk.h>
#include <linux/module.h>
#include <linux/of.h>
#include <linux/of_address.h>
#include <linux/platform_device.h>
#include <linux/slab.h>
#include <linux/delay.h>

#define CLOCK_BASE 0X12340000
#define CLOCK_SIZE 0X1000

struct xx_fixed_clk{
    void __iomem *reg;//保存映射后寄存器基址
    unsigned long fixed_rate;//频率
    int id;//clock id
    struct clk_hw*;
}；
static unsigned long xx_pll0_fixed_clk_recalc_rate(struct clk_hw *hw, unsigned long parent_rate)
{
unsigned long recalc_rate;
//硬件操作：查询寄存器，获得分频系数，计算频率然后返回
return recalc_rate;
}

static struct clk_ops xx_pll0_fixed_clk_ops = {
.recalc_rate  =   xx_pll0_fixed_clk_recalc_rate,
};

struct clk_ops *xx_fixed_clk_ops[] = {
&xx_pll0_fixed_clk_ops,
};

struct clk * __init xx_register_fixed_clk(const char *name, const char *parent_name,
       void __iomem *res_reg, u32 fixed_rate, int id,
       const struct clk_ops *ops)
{
struct xx_fixed_clk *fixed_clk;
struct clk *clk;
struct clk_init_data init = {};

fixed_clk = kzalloc(sizeof(*fixed_clk), GFP_KERNEL);
if (!fixed_clk)
  return ERR_PTR(-ENOMEM);

    //初始化struct clk_init_data数据
init.name = name;
init.flags = CLK_IS_BASIC;
init.parent_names = parent_name ? &parent_name : NULL;
init.num_parents = parent_name ? 1 : 0;

fixed_clk->reg = res_reg;//保存映射后的基址
fixed_clk->fixed_rate = fixed_rate;//保存频率
fixed_clk->id = id;//保存clock id

fixed_clk->hw.init = &init;

    //时钟注册
clk = clk_register(NULL, &fixed_clk->hw);
if (IS_ERR(clk))
  kfree(fixed_clk);

return clk;
}

static void __init of_xx_fixed_clk_init(struct device_node *np)
{
struct clk_onecell_data *clk_data;
const char *clk_name = np->name;

const char *parent_name = of_clk_get_parent_name(np, 0);
void __iomem *res_reg = ioremap(CLOCK_BASE, CLOCK_SIZE);//寄存器基址映射

u32 rate = -1;
int clock_id, index, number;

clk_data = kmalloc(sizeof(struct clk_onecell_data), GFP_KERNEL);
if (!clk_data )
  return;

number = of_property_count_u32_elems(np, "clock-id");
clk_data->clks = kcalloc(number, sizeof(struct clk*), GFP_KERNEL);
if (!clk_data->clks)
  goto err_free_data;

of_property_read_u32(np, "clock-frequency", &rate);

/**
* 操作寄存器：初始化PLL时钟频率
* ......
*/

for (index=0; index<number; index++) {
  of_property_read_string_index(np, "clock-output-names", index, &clk_name);
  of_property_read_u32_index(np, "clock-id", index, &clock_id);

  clk_data->clks[index] = xx_register_fixed_clk(clk_name, parent_name,
       res_reg, rate, clock_id, ak_fixed_clk_ops[pll_id]);
  if (IS_ERR(clk_data->clks[index])) {
   pr_err("%s register fixed clk failed: clk_name:%s, index = %d\n",
     __func__, clk_name, index);
   WARN_ON(true);
   continue;
  }
  clk_register_clkdev(clk_data->clks[index], clk_name, NULL);//注册时钟设备
}

clk_data->clk_num = number;
if (number == 1) {
  of_clk_add_provider(np, of_clk_src_simple_get, clk_data->clks[0]);
} else {
  of_clk_add_provider(np, of_clk_src_onecell_get, clk_data);
}
return;

err_free_data:
kfree(clk_data);

}

CLK_OF_DECLARE(xx_fixed_clk, "xx,xx-fixed-clk", of_xx_fixed_clk_init);

3. clock consumer



主要就是获取clock和操作clock。
3.1 获取clock

即通过 clock 名称获取 struct clk 指针的过程，由 clk_get、devm_clk_get、clk_get_sys、of_clk_get、of_clk_get_by_name、of_clk_get_from_provider 等接口负责实现，这里以 clk_get 为例，分析其实现过程：
struct clk *clk_get(struct device *dev, const char *con_id)
{
const char *dev_id = dev ? dev_name(dev) : NULL;
struct clk *clk;

if (dev) {
  //通过扫描所有“clock-names”中的值，和传入的name比较，如果相同，获得它的index（即“clock-names”中的第几个），调用of_clk_get，取得clock指针。
  clk = __of_clk_get_by_name(dev->of_node, dev_id, con_id);
  if (!IS_ERR(clk) || PTR_ERR(clk) == -EPROBE_DEFER)
   return clk;
}

return clk_get_sys(dev_id, con_id);
}3.2 操作clock

//启动clock前的准备工作/停止clock后的善后工作。可能会睡眠。
int clk_prepare(struct clk *clk)
void clk_unprepare(struct clk *clk)

//启动/停止clock。不会睡眠。
static inline int clk_enable(struct clk *clk)
static inline void clk_disable(struct clk *clk)

//clock频率的获取和设置
static inline unsigned long clk_get_rate(struct clk *clk)
static inline int clk_set_rate(struct clk *clk, unsigned long rate)
static inline long clk_round_rate(struct clk *clk, unsigned long rate)

//获取/选择clock的parent clock
static inline int clk_set_parent(struct clk *clk, struct clk *parent)
static inline struct clk *clk_get_parent(struct clk *clk)

//将clk_prepare和clk_enable组合起来，一起调用。将clk_disable和clk_unprepare组合起来，一起调用
static inline int clk_prepare_enable(struct clk *clk)
static inline void clk_disable_unprepare(struct clk *clk)

3.3 实例操作

我们在驱动consumer开发的时候需要使用clock，这时需要在DTS里面配置，例如mmc设备：
mmc0:mmc0@0x12345678{
  compatible = "xx,xx-mmc0";
  ......
  clocks = <&peri PERI_MCI0>;//指定mmc0的时钟来自PERI_MCI0，PERI_MCI0的父时钟是peri
  clocks-names = "mmc0"; //时钟名，调用devm_clk_get获取时钟时，可以传入该名字
        ......
};

以mmc的设备节点为例，上述mmc0指定了时钟来自PERI_MCI0，PERI_MCI0的父时钟是peri，并将所指定的时钟给它命名为"mmc0"。

使用方法如下：
/* 1、获取时钟 */
host->clk = devm_clk_get(&pdev->dev, NULL); //或者devm_clk_get(&pdev->dev, "mmc0")
if (IS_ERR(host->clk)) {
  dev_err(dev, "failed to find clock source\n");
  ret = PTR_ERR(host->clk);
  goto probe_out_free_dev;
}

/* 2、使能时钟 */
ret = clk_prepare_enable(host->clk);
if (ret) {
dev_err(dev, "failed to enable clock source.\n");
goto probe_out_free_dev;
}

probe_out_free_dev:
kfree(host);

在驱动中操作时钟，第一步需要获取struct clk指针句柄，后续都通过该指针进行操作，例如：设置频率：
ret = clk_set_rate(host->clk, 300000);

获得频率：
ret = clk_get_rate(host->clk);

注意：devm_clk_get()的两个参数是二选一，可以都传入，也可以只传入一个参数。

像i2c、mmc等这些外设驱动，通常只需要使能门控即可，因为这些外设并不是时钟源，它们只有开关。如果直接调用clk_ser_rate函数设置频率，clk_set_rate会向上传递，即设置它的父时钟频率。例如在该例子中直接调用clk_set_rate函数，最终设置的是时钟源peri的频率。

4. SoC硬件中的使用

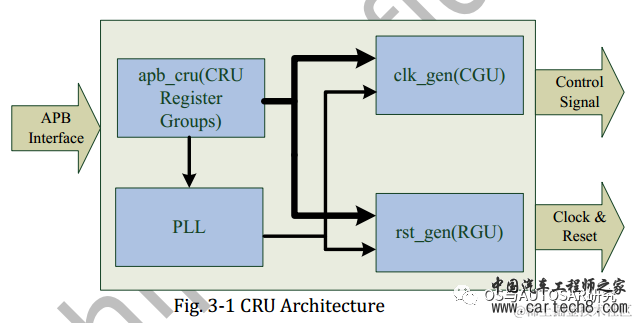

在硬件中一般将clock的控制和reset搞到一起，形成一个CRU（clock reset unit）。每个子系统例如NPU需要有自己独立的CRU，CRU里面有PLL



参考：

https://cloud.tencent.com/developer/article/1928685https://zhuanlan.zhihu.com/p/605593587https://bbs.16rd.com/thread-572748-1-1.html

后记：

电源管理写了这么多篇，慢慢套路就可以摸清楚了，抓住主要构架思路，剩下的就是招式问题了。DTS、consumer，framework、provier、硬件树形组织等。先弄清楚这些东西，不论调试什么问题就比较快了。

“啥都懂一点，啥都不精通，

干啥都能干，干啥啥不是，

专业入门劝退，堪称程序员杂家”。

欢迎各位自己有博客公众号的留言：申请转载，多谢！

后续会继续更新，纯干货分析，欢迎分享给朋友，欢迎点赞、收藏、在看、划线和评论交流！
