一文详解Tesla开源的Roadster超跑HVAC硬件电路

mizhongquan

特斯拉Tesla Roadster 车型HVAC（空调暖通）属于特斯拉第一代热管理系统，该系统包含电机回路、电池回路、HVAC（空调暖通）回路和空调回路四个回路，各回路基本独立，HVAC回路上布置有鼓风机、散热器、高压PTC、鼓风机、热交换器和电子水泵等。该系统在低温时，对低温空气进行加热；在高温环境下，对高温空气进行冷却，让驾驶舱保持合适的温度。该HVAC的作用就是通过控制鼓风机、散热器、高压PTC、鼓风机、热交换器和电子水泵等部件，实现最佳的驾驶舱温度控制和调节。

电路主要包括主控最小电路，电源电路，采集电路、驱动电路、通讯电路、存储电路等组成。

一、电源供电电路

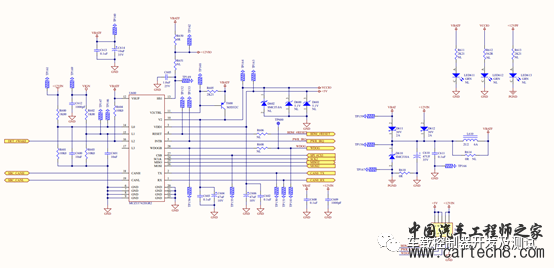

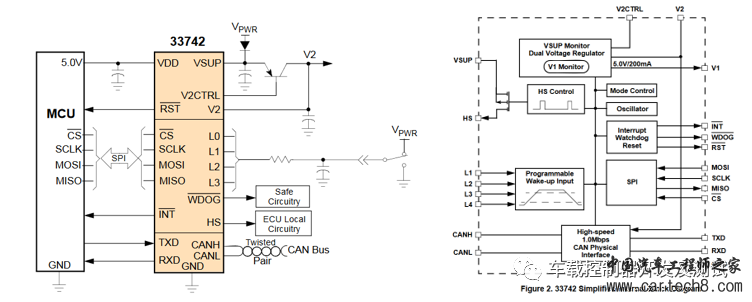

电源芯片采用的是MC233742 飞思卡尔(已被NXP恩智浦收购)的SBC电源管理芯片，属于车规级的电源芯片，支持CAN通讯、支持低功耗模式、与主控MCU通过SPI通讯、支持高边驱动、电压监控等诊断功能。通过SBC芯片将12V电源电压转为5V，为主控提供供电电压，此外能对电压进行监控。

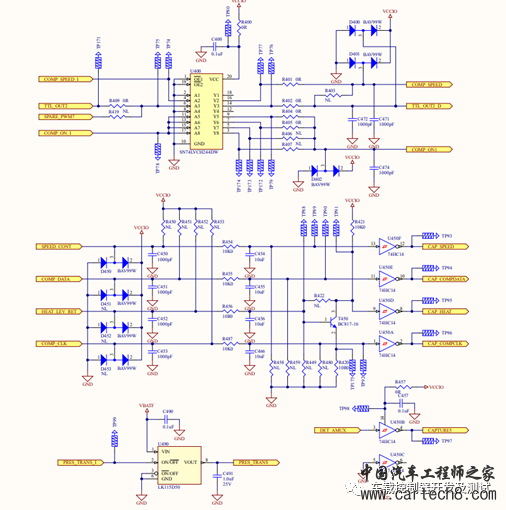

SN74LVCH三态输出八路缓冲驱动器电路，输入可由 3.3V 或 5.0V 器件驱动，在三态模式中，输出可接 5V，也就是说可以作为3.3V转为5V的电路使用。74HC14实现了6路施密特触发反相器，可将缓慢变化的输入信号转换成清晰、无抖动的输出信号。以及LK115D50组成的电源稳压电路。



二、主控最小电路、存储电路

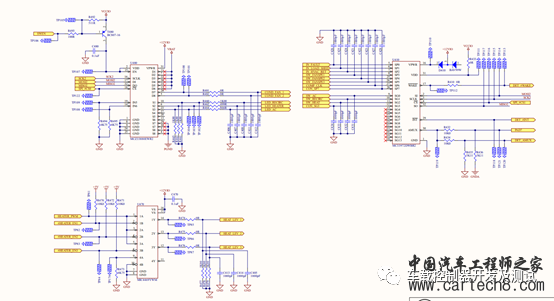

使用的主控芯片是MC9S12，工作电源5V供电，该5V由电源管理芯片SBC提供。晶振采用的是16MHz的晶振；将5V电压通过LDO芯片（XC6204B）转换为3.3V，为SPIFlash芯片供电。



三、驱动电路

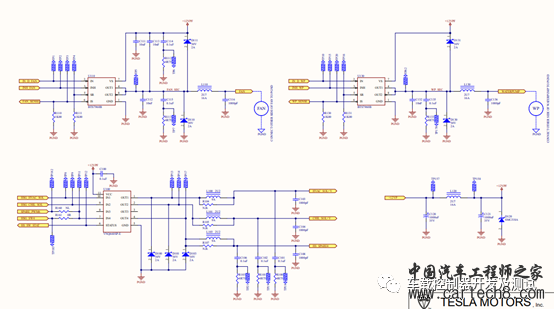

驱动电路通过MCZ33880EW FREESCALE大电流驱动芯片驱动风扇风门，该芯片可以通过SPI通讯配置高低边驱动通道，实现高低边驱动。MC33972电平检测芯片可以检测14路低电平、8路高电平；通过SPI接口和MCU连接；MIC4469低边驱动芯片，支持4路最大电流1.2A的驱动。


MCU主控通过BTS7960大电流电机驱动芯片的IN 及INH的电平变化，控制电机的停止，正转与反转。从而控制水泵与风扇的状态。VNQ660SP高边驱动芯片，支持4路高边驱动。



四、采集电路

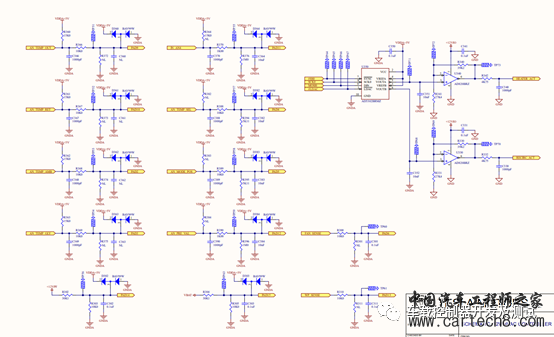

AD模拟量信号检测，通过模拟量电路将采集的温度、电池电压等模拟量信号给到MCU主控，用于控制策略的输入，同时，使用了AD5302 DAC芯片，该芯片与主控芯片通过SPI 通讯进行信息的交互与控制。



五、通讯电路

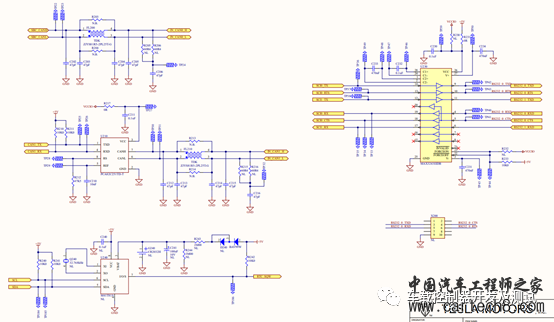

CAN通讯电路，支持2路CAN，一路通过SBC集成的CAN功能，另一路使用主控MCU结合外部CAN PHY实现CAN通讯功能。时钟芯片RTC，通过与主控芯片的SPI接口进行交互，该方案在设计中处于预留的地位。此外，还具备串口通讯，通过MAX3243实现串口通讯的电路。



个人观点，有误请理解及指出，非常感谢。文章的图清晰度有限，如果有需要清晰版原理图，请微信公众号后台留邮箱。

下一期预告：一文详解Tesla开源的Roadster超跑车载显示硬件电路。
