汽车抬头显示系统（HUD）硬件拆解分析

sxq0201

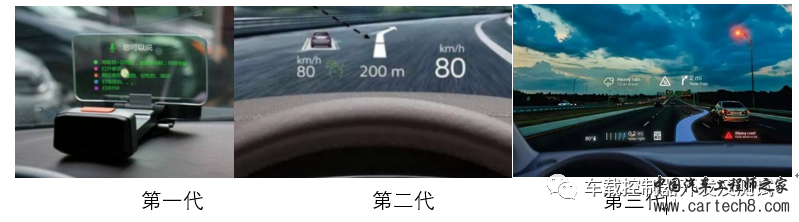

HUD功能是飞机上首先应用的技术，慢慢的搭载在汽车上，提升驾驶安全性以及科技感，汽车的抬头显示系统会在驾驶员前方，显示一些关键的车辆信息，例如：档位、车速、导航车道信息、警告信息等。HUD经历了技术的发展，历经三个技术时代。第一、组合式抬头显示系统，通过树脂板作为投射的目标板（基本淘汰）。第二、风挡抬头显示功能，将车辆总线数据信息投射到挡风玻璃上（目前广泛应用）。第三、增强现实抬头系统，HUD的控制单元接入车辆数据总线，获取智能驾驶等信息，并在图像生成单元输出图像显示到前玻璃上（即将量产应用）。

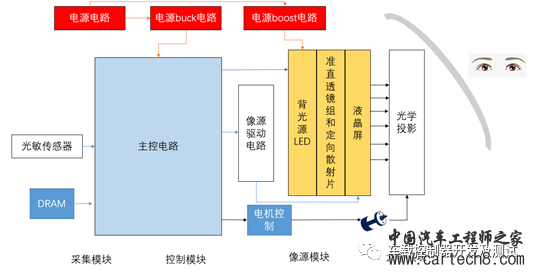

HUD 的电路主要包括主控芯片、电源电路、CAN电路、信号采集电路、像源设计、像源驱动电路设计、背光源设计。



下面对第一代HUD进行硬件拆解，虽然产品有些过时，但其原理基本相同，包含采集与控制、像源模块、光学模块组成。

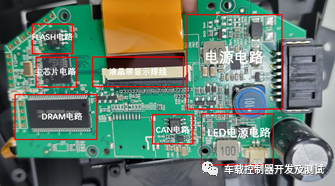

硬件电路主要包括：电源电路、LED电源电路、CAN电路、DRAM电路、FLASH电路、主芯片电路等，以及液晶屏驱动及连接电路组成。

电源电路主要是通过LDO将12V转化为3.3V以及5V给CAN芯片、主控芯片、缓存芯片等芯片供电。LED电源电路用于给液晶屏提供LED背光源的供电电路。液晶屏本身没有发光能力，需要给液晶屏提供LED背光源才能显示图像。CAN电路用于接收整车的档位、车速、导航车道信息、警告信息等信息。DRAM缓存接收的数据用于显示。采用 STM32 单片机作为 HUD 的主控控制器，主控芯片对光敏传感器采集到的数据进行处理，对光敏传感器传来数据进行分析处理后，调节 LED的亮度，使得LED的亮度随光照强度的变化而变化。采用准直透镜对背光源发射处理的光影进行准直，使得投射到液晶屏上的光更加均匀，采用反射镜来接收液晶屏上的图像信息，并将该图像反射到合成器中再反射到驾驶员视野中。

hudaren43

针对提供的汽车抬头显示系统（HUD）硬件拆解分析，回复如下：

HUD作为汽车智能化发展的重要组成部分，经历了组合式抬头显示系统、风挡抬头显示功能到增强现实抬头系统的技术演进。其电路主要包括主控芯片和电源电路。主控芯片作为核心部件，负责接收车辆数据总线信息并进行处理，输出图像到前玻璃上。电源电路则为HUD提供稳定的电力供应。随着技术的不断进步，HUD功能将更加丰富，对于提升驾驶安全性和科技感具有重要意义。

cqzyf

汽车抬头显示系统（HUD）是汽车技术中的一项重要创新，其硬件设计经历了多个技术时代的演变。HUD最初是飞机上的应用技术，现广泛应用于提升驾驶安全性和科技感。当前，HUD主要分为三种类型：组合式、风挡式和增强现实式。其中，增强现实抬头系统正逐步成为主流，通过接入车辆数据总线获取智能驾驶等信息并在前玻璃上显示。

HUD的核心电路包括主控芯片和电源电路。主控芯片负责处理车辆数据总线的信息，并生成相应的图像。电源电路则为主控芯片和其他相关部件提供稳定的电力供应。此外，HUD硬件还包括图像投射装置等部件。随着技术的不断进步，未来HUD将更智能、集成度更高，为驾驶者提供更丰富的信息和服务。
