电机驱动器MCU拆解分析-IGBT（4）

suzuki

IGBT模块作为汽车电驱系统最常昂贵的开关元件。IGBT同时具有功率MOSFET导通功率小及开关速度快的性能，以及双极型晶体管饱和压降低（导通电阻小）高电压和大电流处理能力的半导体元件。（IGBT  =  MOSFET+ 晶体管）

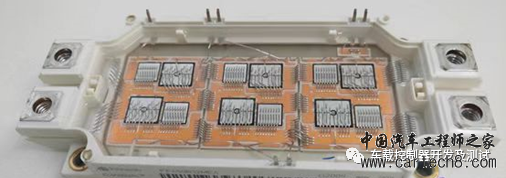

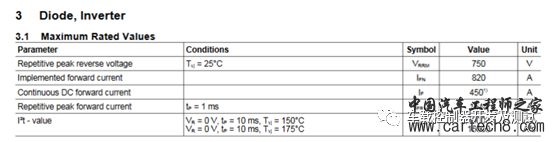

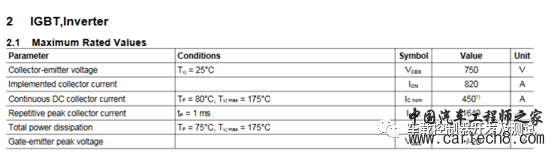

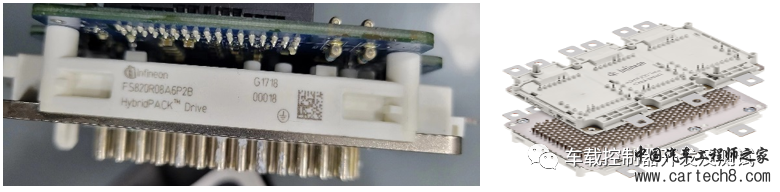

FS820R08A6P2B型IGBT模块的工作电流高达820A，吸收电压为750 V，且配备用于冷却液的针状散热翅片，为IGBT模块提供散热。这些模块能实现高达150kW的电机驱动功率的输出。阻断电压750V、低 VCEsat、低开关损耗、低QG和Cres、低电感设计，Tvjop= 150°C、短时间工作温度Tvjop = 175°C。

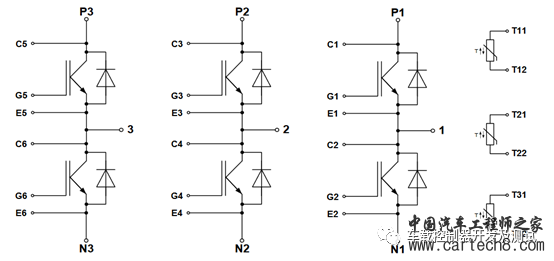

P1、P2、P3、N1、N2、N3连接的是三相线及直流母线，引出G极(门极)、E极用于控制信号连接；引出C极(集电极)、E极(发射极)用于主回路连接，以及T1、T2是温度测量的接口。在驱动板上开通孔，将PIN针与驱动板进行连接，组合成为一个完整的整体。

在运行过程中有开损耗、关损耗等，会造成IGBT会发热，温度升高，影响性能，因此，需要散热系统为IGBT模块提供散热，IGBT模块配备用于冷却液的针状散热翅片，用于散热。





IGBT模块的应用过程中，主要选型的设计关键参数包括输入的母线电压，以及输出的电流，阻断电压，开关频率、散热系统的要求等关键参数。其次，其应用的广泛性、运行的可靠性以及价格也是应用过程中，经常需要关注的。额定的工作电流、过载系数、散热条件决定了IGBT模块的额定电流；当IGBT模块的集电极电流增大时，产生的额定损耗也将变大。与此同时，开关损耗也会增大，IGBT模块的发热也更加严重，因此，选用IGBT模块时额定电流应大于负载电流，同时选用时应该降额使用。额定工作电压、电压波动的范围、最大工作电压决定了IGBT模块的额定电压；驱动器的外壳结构以及排布方式也是IGBT选型的重要考虑因素。

在选型后，进行测试验证的过程中，可以参考《QC/T 1136-2020 电动汽车用绝缘栅双极晶体管模块环境试验要求及试验方法》 ，主要是涉及IGBT模块可靠性试验的项目及其要求。
