[功能安全] 功能安全SBC与MCU之间的失效模式及安全机制(第一期)

[复制链接]

  • TA的每日心情
    无聊
    1-7-2015 18:46
  • 签到天数: 1 天

    [LV.1]初来乍到

    发表于 5-3-2024 16:39:27 | 显示全部楼层 |阅读模式

    汽车零部件采购、销售通信录       填写你的培训需求,我们帮你找      招募汽车专业培训老师


    一、为什么功能安全领域要采用SBC+MCU的方案实现功能安全目标为ASILC及ASILD的等级的开发需求?

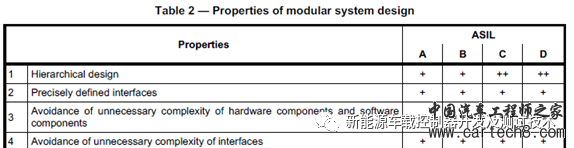

    ISO26262-4系统产品开发章节中提出,模块化系统设计属性要求对于ASILC及ASILD的等级的功能安全目标需要采用分层的设计,行业内成熟的标准架构E-GAS三层架构,是由奥迪、BMW、戴姆勒等国际顶尖公司联合起草制定的,其概念已经得到世界各大OEM和Tier1认可和广泛应用,能够满足设计要求。具体可以参照文章

    《Standardized E-Gas Monitoring Concept for Gasoline and Diesel EngineControl Units》。

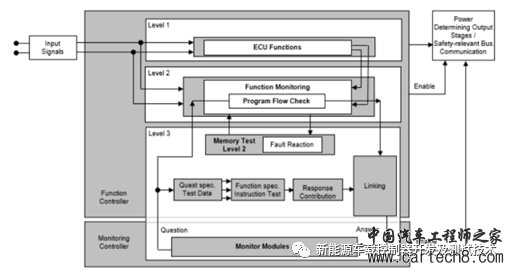

    进行功能安全产品的开发时,可以采用分层的设计对ASIL等级进行分解,可将其分解为基本功能(第一层)与安全功能(第二、三层)。对基本功能的开发执行QM等级标准,而对安全功能的开发执行ASIL等级标准,即ASIL(C)= ASIL(QM)+

    ASIL(C)、ASIL(D) = ASIL(QM)+ASIL(D)。第一层是功能层、第二层是功能监控层、第三层是硬件功能监控层。针对ASILC和ASILD等级的安全目标,需要通过多个处理器进行ASIL分解,但是这样成本会比较高,实现功能安全目标要求的硬件技术要求难度也比较大,因此,芯片供应商根据市场开发了带锁步核的功能安全级别芯片,例如类似TC275的芯片应市场而生。而第三层硬件监控层,需要通过交互的方式实现对第二层的监控,因此,需要有独立的处理器进行处理,并具有独立的关断路径,因此,类似TLF35584芯片的芯片应市场而生。


    二、介绍SBC芯片TLF35584及安全机制

    SBC:TLF35584

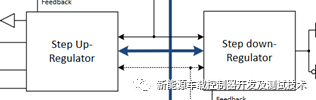

    TLF35584是英飞凌的高性能电源管理芯片,其支持升压和降压预调节(PerRegulators),可以满足3-40V的宽电压输入。

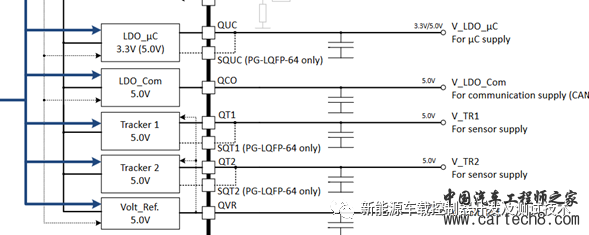

      TLF35584可以提供后向的不同电压输出(Post Regulators),包括5V/200mA的通信电源(LDO_Com);

      根据不同型号的芯片,提供5V/600mA(TLF35584xxVS1)或者3.3V/600mA(TLF35584xxVS2)的MCU供电电压

      (LDO_uC);150mA用于ADC的参考电压(Volt_Ref);

      两个150mA传感器供电电源(Tracker1和Tracker2);以及可选的用于uC的外部供电。

      此外,还有独立于上述两个模块的Standby Regulator (LDO_Stby),5.0 V/10 mA (TLF35584xxVS1)或者 3.3 V/10

      mA(TF35584xxVS2)。


    还有诸如监控(过压、欠压、过流、过温、过载)等功能;


    安全状态控制;



      16位SPI通信;




    • 看门狗电路(windowwatchdog和functional watchdog)。35584有两种看门狗,一个是windowwatchdog,另一个是functional watchdog。WWD可通过PIN WDI触发,或者通过SPI控制WWD SCMD寄存器触发两种看门狗可以独立运行,有各自的定时和计数器。



    TLF35584拥有多个状态包括初始化状态,正常状态,唤醒状态,睡眠状态,故障状态,待机状态,状态之间的跳转通过ENA、WAK管脚的电平变化以及SPI通讯进行控制状态的跳转。各芯片管脚的电平随着各状态的跳转而变化。




    三、介绍TC275芯片及安全机制

    MCU:AURIX TC275

    TriCore?体系结构结合了三个强大的概念:其中两个TriCore 1.6P核(一个带锁步核)和一个TriCore1.6E 核(带锁步核),三核主频200Mhz,编程FLASH 4MB,内嵌HSM,芯片功能安全可以达到ASIL-D;主要功能如下:


    在功能安全方面,针对Core的Lockstep、针对RAM/Flash的ECC、针对电源的监控、针对时钟的监控(QA Watchdog)、针对ADC的自测试,以及针对安全机制或寄存器的BIST等。主要的失效模式及安全机制如下:

      计算功能相关主要元器件

    与控制芯片计算功能相关的主要元器件包括中央处理器 CPU,片上存储器(包括 SRAM,PFlash,DFlash 等),电源模块(如 LDO,DC/DC),时钟模块,内部总线等。

      电源模块的失效模式(如LDO,DC/DC),主要包括过压、欠压、尖峰、启动时间不正确、输出振荡、静态电流超阈值;

      中央处理器CPU:给定指令流未执行(完全遗漏);非预期指令流被执行(误起动);指令流执行时间错误(过早/过晚);指令流结果不正确


      SM:Lockstep

      SM:SBC


      SRAM/PFlash/DFlash:卡滞;软错误模型(例如单比特位翻转,多比特位翻转等);其他故障模型(例如卡滞开路故障、寻址故障、寻址延迟故障、转换故障、邻域模式敏感故障、感应晶体管缺陷)


      SM:ECC


      时钟模块:输出卡滞(高或低);输出浮空(开路);不正确的输出信号摆幅(即超出预期范围);不正确的输出信号的频率(超出预期范围,适用时包括谐波,例如 EMC 辐射);不正确的输出信号的占空比(即,超出预期范围);输出频率漂移;输出信号抖动过大



    • SM:时钟监控 detects and mitigates clock distribute,PLLmonitor;
      SM:内部辅助时钟由内部 RC 振荡器提供


      输入功能相关主要元器件

    与控制芯片输入功能相关的主要元器件包括模数转换器 ADC,数字 I/O 输入(如GPIO),传感器接口(如 SENT),与外部通信接口(如CAN)等。

      数模转换器ADC:一路或多路输出卡滞(即高或低);一路或多路输出浮空(即开路);精度误差(即误差超过 LSB);偏移误差(不包括输出上的卡滞或浮空,低分辨率);无单调转换特性(即给定两个输入模拟电压 V1> V2,相应的数字值为 D1 <D2);满量程误差(不包括输出上的卡滞或浮空,低分辨率);单调转换曲线的线性误差(不包括输出上的卡滞或浮空,低分辨率);不正确的建立时间(即,超出预期范围)


      SM:诊断+冗余设计


      数字 I/O 输入(如 GPIO):卡滞;输入开路;信号线间短路;漂移和震荡


      SM:诊断+冗余设计


      传感器接口(如 SENT):通信节点丢失;消息损坏;消息不可接受的延时;消息丢失;非预期的消息重复;消息顺序错误;消息插入;消息伪装;消息寻址错误


      SM:CRC 校验


      与外部通信接口(如 CAN):通信节点丢失;消息损坏;消息不可接受的延时;消息丢失;非预期的消息重复;消息顺序错误;消息插入;消息伪装;消息寻址错误


      SM:RC/CRC/Timeout/DataID


      输出功能相关主要元器件

    与控制芯片输出功能相关的主要元器件包括数模转换器 DAC,数字 I/O 输出(如GPIO),安全状态支持模块,与外部通信接口(如 CAN)等。

      数模转换器 DAC:输出卡滞(高或低);输出浮空(开路);偏移误差(不包括输出上的卡滞或浮空,低分辨率);单调转换的线性误差(不包括输出上的卡滞或浮空,低分辨率);满量程增益误差(不包括输出上的卡滞或浮空,低分辨率);非单调转换;不正确的建立时间(即超出预期范围);输出信号的振荡(包括漂移)


      SM:诊断+冗余设计


      数字 I/O 输出(如 GPIO):卡滞;输入开路;信号线间短路;漂移和震荡


      SM:诊断+冗余设计


    四、简单介绍SBC端芯片TLF35584与MCU端芯片TC275的功能交互

    主MCU芯片和 SBC(系统基础芯片)芯片组合配对,实现了主从架构的功能。其中主芯片的锁步核和 SMU(故障收集控制单元),SBC 芯片中的 运行状态机,其中,MCU芯片完成输入信号的采集检查、输出信号的控制、数据存储器的访问等功能,SBC对电源状态的监控、功能运行状态的实时监控、关断路径的诊断与控制等功能。两个互相监控,独立的关断路径,MCU能够通过控制器的输出、SBC通过SS1及SS2,均能触发整个系统的复位并关断输出级,实现功能安全。

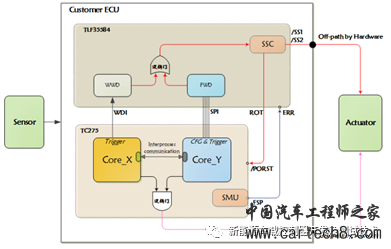

    SBC端芯片TLF35584与MCU端芯片TC275功能运行简图:
