新能源驱动电机定子几种常见的扁线绕组型式

mengmianren

“定子绕组是指安装在定子上的绕组,也就是绕在定子上面的铜线。绕组是由多个线圈或线圈组构成一相或整个电磁电路的统称。电机绕组根据线圈绕制的形状与嵌装布线方式不同，可分为集中式和分布式两类。集中式绕组的绕制和嵌装比较简单，但效率较低，运行性能也差。目前的交流电机定子绝大部分都是采用分布式绕组，根据不同机种、型号及线圈嵌绕的工艺条件，电机各自设计采用不同的绕组型式和规格”。
01

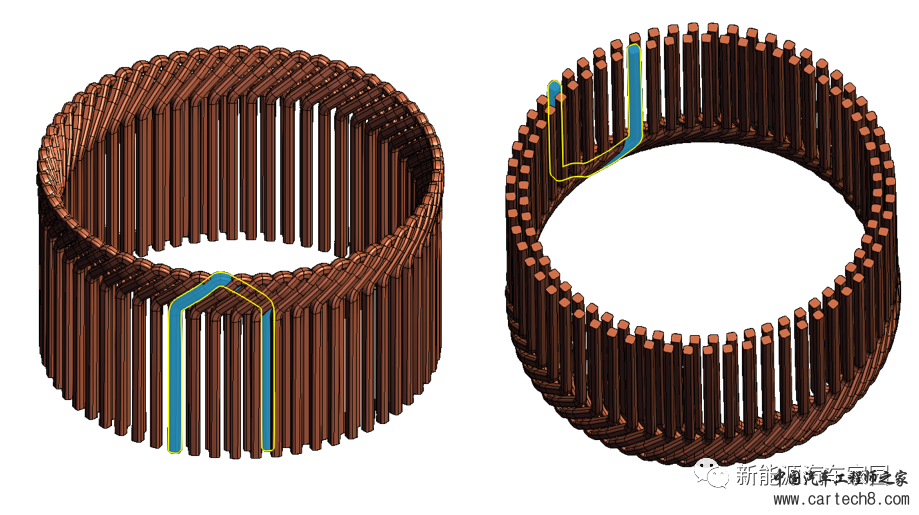

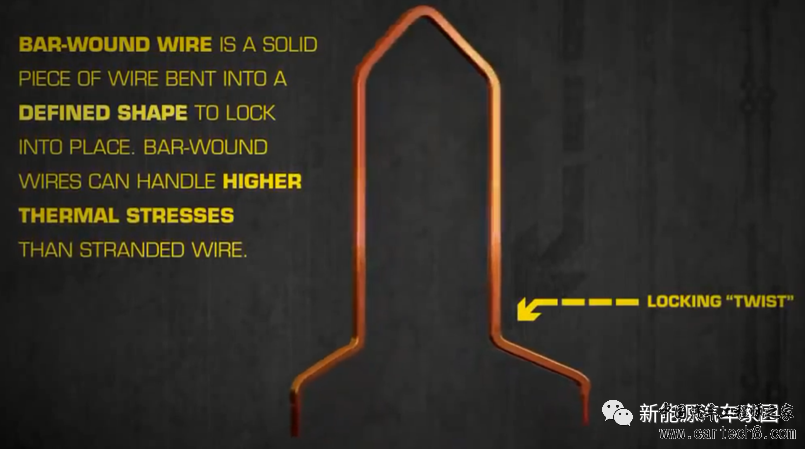

Hair pin / 发夹式绕组



Hairpin是目前比较常见的扁线绕组形式，由于单根形状比较像发夹，所以也叫发夹式绕组。该绕组型式的特点是只需要焊接一端。



02

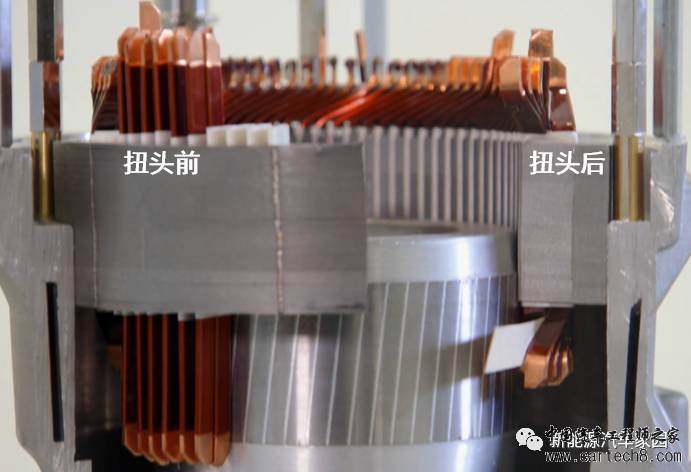

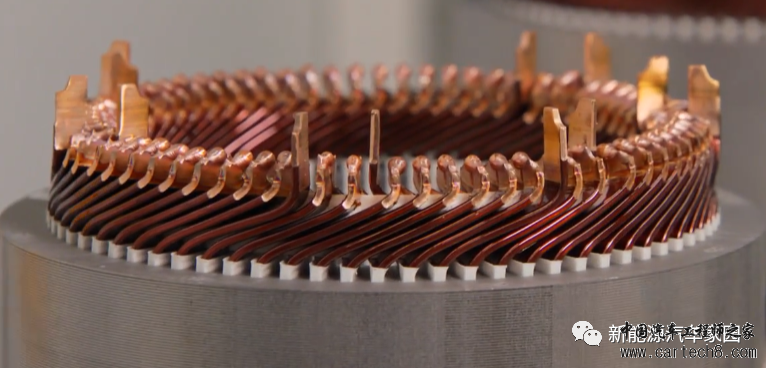

i-pin绕组



i-pin最大的特点是制造工艺简单，一字型扁铜线直接插入定子槽内后扭头焊接，特点是端部两头都需要焊接。



03

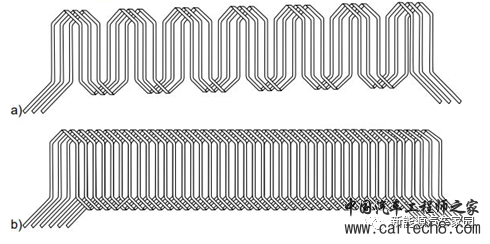

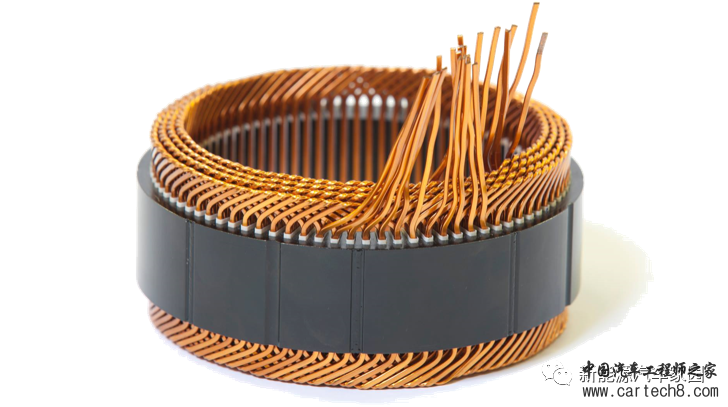

扁线连续波绕组





扁线连续波绕(Continuous hairpin / wave winding)的最大好处是成型后两头端部无需焊接，但由于该绕组型式制造工艺尚处于开发阶段，尚未成为主流。

loohoolinda

关于新能源驱动电机定子上的扁线绕组型式，发夹式绕组（Hairpin）是一种常见且典型的绕组型式。其形状类似于发夹，因此得名。这种绕组型式的特点在于仅需要焊接一端，结构简单，易于制作和安装。其被广泛应用于各类电机中，是高效、可靠的选择。目前，随着新能源技术的发展，扁线绕组在电机中的应用越来越广泛，而发夹式绕组凭借其优秀的性能和广泛的应用前景，将持续成为电机制造中的重要组成部分。

andyo7

关于新能源驱动电机定子上的扁线绕组型式，发夹式绕组是一种较为常见的形式。其特点在于单根形状类似发夹，因而得名。此种绕组型式在焊接时仅需要焊接一端，这一特点有助于减少生产过程中的复杂性和成本。此外，发夹式绕组在电机运行中的性能表现稳定，散热性能良好，有助于提高电机的效率和寿命。根据不同的电机需求和工艺条件，我们会对绕组型式和规格进行专门设计，以确保满足客户的实际需求。
