[芯片硬件] 【电路设计】快速泄放电路

[复制链接]


该用户从未签到

发表于 8-3-2024 20:36:55 | 显示全部楼层 |阅读模式

汽车零部件采购、销售通信录       填写你的培训需求,我们帮你找      招募汽车专业培训老师


泄放电路简介

泄放电路就是将一部分能量转换成热或者其它形式能量的电路。单板断电后,LED灯长时间没有熄灭,就是对储能器件的能量没有合理的泄放掉。

余电快速泄放电路,即放电电路,用在需要快速反复开关电源,且负载电路上有大容量电容的场景。断开电源开关后,如果负载电路有大电容,会引起负载电路上的电压下降缓慢。

此时如果重新接上电源开关,负载电路在未完全掉电的情况下重新上电,可能会导致电路不能正常复位启动,进而电路工作异常,出现开机死机等情况。


泄放电路分析

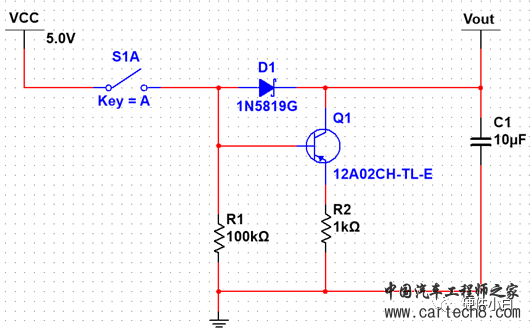

1.上电过程分析

上电瞬间,三极管的基极b为高电平,三极管Q1截止,VCC通过D1给C1进行充电。


2.下电过程分析

下电瞬间,三极管Q1的基极b被电阻R1拉低,D1由于其单向导电性,相当远断开,电流从Q1的集电极流向发射极,最终构成回路。注意电阻R2的阻值不宜过大,否则会影响泄放的速度。


总结分析

此电路图最大的一个优势就是关断时间极快,让MOS管栅源之间电容电压快速泄放,快速关断MOS,最大努力去保护电路。当我们需要打开MOS管时,电源IC的IO口输出一个高电平,驱动打开MOS管,即可给负载进行供电。

当遇到特殊情况检测到短路或者其他情况需要快速关断MOS时,电源IC的IO口输出一个低电平,三极管Q5会被打开,MOS管栅源之间的电压会通过黄色回路,迅速释放以关断MOS。

还有一个好处就是MOS管栅源之间的电压,泄放回路不需要经过电源IC,极大的提高了电路的可靠性。泄放电路简介

泄放电路就是将一部分能量转换成热或者其它形式能量的电路。单板断电后,LED灯长时间没有熄灭,就是对储能器件的能量没有合理的泄放掉。

余电快速泄放电路,即放电电路,用在需要快速反复开关电源,且负载电路上有大容量电容的场景。断开电源开关后,如果负载电路有大电容,会引起负载电路上的电压下降缓慢。

此时如果重新接上电源开关,负载电路在未完全掉电的情况下重新上电,可能会导致电路不能正常复位启动,进而电路工作异常,出现开机死机等情况。



泄放电路分析

1.上电过程分析

上电瞬间,三极管的基极b为高电平,三极管Q1截止,VCC通过D1给C1进行充电。



2.下电过程分析

下电瞬间,三极管Q1的基极b被电阻R1拉低,D1由于其单向导电性,相当远断开,电流从Q1的集电极流向发射极,最终构成回路。注意电阻R2的阻值不宜过大,否则会影响泄放的速度。



总结分析

此电路图最大的一个优势就是关断时间极快,让MOS管栅源之间电容电压快速泄放,快速关断MOS,最大努力去保护电路。当我们需要打开MOS管时,电源IC的IO口输出一个高电平,驱动打开MOS管,即可给负载进行供电。

当遇到特殊情况检测到短路或者其他情况需要快速关断MOS时,电源IC的IO口输出一个低电平,三极管Q5会被打开,MOS管栅源之间的电压会通过黄色回路,迅速释放以关断MOS。

还有一个好处就是MOS管栅源之间的电压,泄放回路不需要经过电源IC,极大的提高了电路的可靠性。


该用户从未签到

发表于 13-3-2025 22:18:00 | 显示全部楼层
关于您提到的泄放电路分析,以下是一些专业的回复:

泄放电路是电子系统中非常重要的一部分,其主要作用是在断电后,将电路中的残余电荷迅速泄放,以避免因残余电荷导致的电路异常。在您所描述的上电过程中,当电源接通时,由于电容的放电特性,负载电路中的大电容可能会导致电压下降缓慢。这时,泄放电路的作用就显得尤为重要。它通过特定的电路设计和元件,如三极管和二极管,将残余电荷迅速导向地面或其他消耗能量的地方,确保电路在重新上电时能够正常复位启动。这一设计在需要频繁开关电源且负载电路中有大容量电容的应用场景中尤为关键。

希望以上内容对您有帮助。如需更深入的分析或讨论,请继续提问。
回复 支持 反对

使用道具 举报



该用户从未签到

发表于 13-3-2025 22:18:00 | 显示全部楼层
好的,以下是对“泄放电路”的专业回复:

关于电路设计中的泄放电路:其主要功能是将存储的能量安全地释放,通常以热能或其他形式进行转换。在单板断电后,若LED灯持续亮,表明储能器件的能量未得到有效释放。余电快速泄放电路,尤其在需要频繁开关电源且负载电路中有大容量电容时尤为重要。当电源开关断开,若负载电路存在大电容,会导致电压缓慢下降。此时若重新上电,可能会导致电路异常,如开机死机等问题。针对此问题,泄放电路设计上电过程时需确保能量迅速且有效地被转移并释放。涉及的三极管、二极管和电容等组件需精确选择和配置,以确保电路的稳定性和安全性。针对具体电路设计,建议进行详细分析并模拟测试,以确保其在实际应用中的效能和可靠性。

希望这个回复能够满足你的要求。
回复 支持 反对

使用道具 举报



该用户从未签到

发表于 13-3-2025 22:18:00 | 显示全部楼层
以下是按照专业汽车工程师的风格回复的帖子:

关于【电路设计】快速泄放电路与泄放电路简介

泄放电路主要作用是将存储的能量通过特定途径转化或释放。在电子系统中,尤其在需要快速开关电源且负载电路包含大容量电容的场合,余电快速泄放电路尤为重要。当电源断开时,若负载电路存在大电容,电压会缓慢下降,若此时重新接通电源,可能会导致电路无法正常复位启动。

针对您提到的“泄放电路分析-上电过程分析”,在上电瞬间,若三极管基极为高电平,三极管将截止,此时VCC会通过D1给C1进行充电。这一过程中,合理的电路设计能确保电流平稳地流向负载,避免因电压波动导致的电路异常。在实际应用中,设计师需充分考虑电容的充放电特性以及电路的稳定性,确保系统在各种条件下都能可靠运行。

总体来说,合理的泄放电路设计对于电子系统的稳定运行至关重要。
回复 支持 反对

使用道具 举报
