异步电机直接转矩控制学习（两电平12扇区）

shinch

导读：传统的直接转矩控制方法6扇区电压矢量选择会导致磁链控制不对称、转矩脉动大等问题，本期介绍一种把扇区细分为12扇区的新型三相异步电机直接转矩控制方法，仿真结果证明磁链轨迹、转速及转矩脉动明显变小，异步电机三相定子电流波形更加圆滑，更加接近于正弦波形。

一、传统直接转矩控制（两电平6扇区）

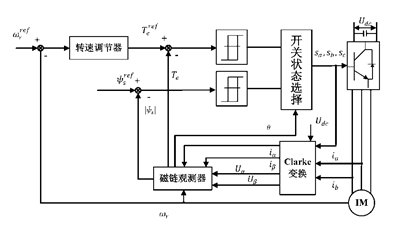

图1-1 异步电机直接转矩控制框图
在电动机实际运行中，保持定子磁链幅值为额定值，以便充分利用电动机铁芯；转子磁链幅值由负载决定。通过控制定子磁链与转子磁链之间的夹角即转矩角可以控制电动机的转矩。在直接转矩控制中，其基本控制方法就是通过选择电压空间矢量来控制定子磁链的旋转速度，控制定子磁链走走停停，以改变定子磁链的平均旋转速度的大小，从而改变转矩角的大小，以达到控制电动机转矩的目的。
二、改进型直接转矩控制

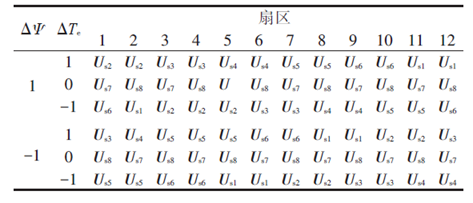

传统的直接转矩控制方法6扇区电压矢量选择会导致磁链控制不对称、转矩脉动大等问题，该文提出了一种把扇区细分为12扇区的新型三相异步电机直接转矩控制方法，矢量选择表见表1。



扇区细分的做法是每 30 ° 一个扇区，总共 12扇区。第1扇区磁链角为-15 °～15 °，第2扇区为15 °～45 ° ，接下来每扇区依次增加 30° 。这样的划分法有效地避免了某些电压矢量处于扇区分界线处而导致的控制失效。但是，为了减小启动过程电流过大和改善磁链轨迹，在启动阶段对磁链和电流进行限制。当电机刚开始启动时，为了减小启动电流，对电流进行限制，并且使得初始给定转速为零，并利用电压矢量 Us1和Us7不断增加磁链幅值直到预期幅值。之后，正常按直接转矩控制运行。一旦电流达到电流幅值上限，就选择 Us7，在规定幅值以下，采用矢量表选出电压矢量。三、仿真模型搭建与波形分析



图3-1 异步电机直接转矩控制系统仿真（两电平12扇区）

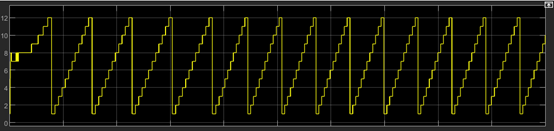

图3-2 扇区划分
从图（3-2）可知，仿真中将扇区细分为12扇区。

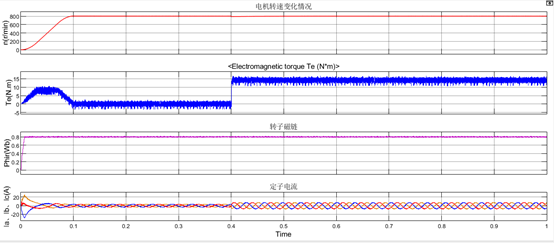

（a）6扇区

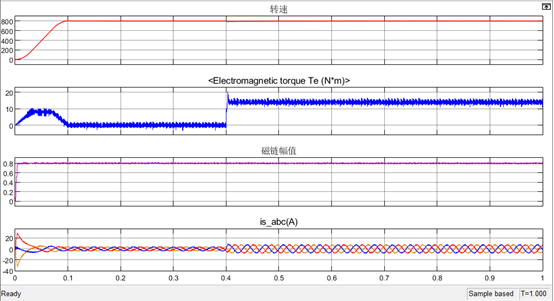

（b）12扇区
图3-3 异步电机直接转矩控制系统仿真波形变化情况（800r/min）

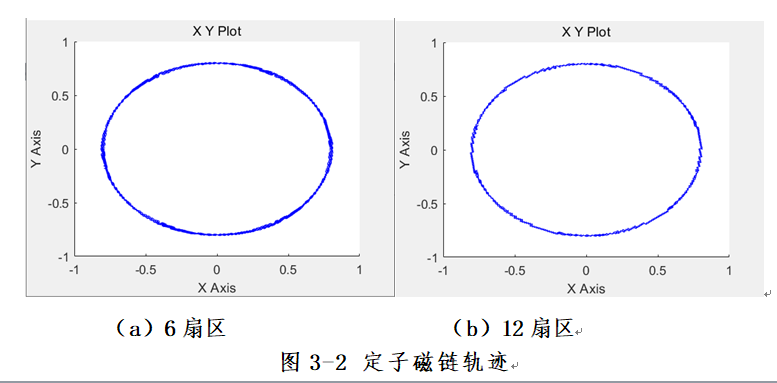

从图（3-2）和（3-3）可知，基于12扇区的DTC的定子磁链和转矩的脉动相对减小。

t007

异步电机直接转矩控制是电机控制领域的一个重要研究方向。传统6扇区的直接转矩控制在磁链控制和转矩脉动方面存在一些问题。针对这些问题，新型的两电平12扇区直接转矩控制方法应运而生。该方法通过将电压矢量选择细分到更多的扇区，实现了更为精细的磁链和转矩控制。与传统方法相比，新型方法的磁链轨迹更加平滑，转速和转矩脉动显著减小，三相定子电流波形更加接近正弦波形。在直接转矩控制中，通过控制定子磁链与转子磁链之间的夹角，即转矩角，来实现对电机转矩的控制。新型方法的引入，为电机控制领域带来了新的可能性，有望进一步提升电机运行性能。
