本文我们继续介绍增程式电动汽车仿真模型的建立,模型在前期建立的simulink纯电动车基础模型上进行功能扩展,更多内容请参见合集《真·simulink车辆仿真基础教程》。

这一节我们讲控制策略的构建。

我们之前介绍过,增程器的控制策略主要有:恒温器(也称为恒功率、单点)控制、多点控制、功率跟随模式控制策略等。

本文我们以恒温器控制策略为例,介绍控制策略的建模方法。

什么是恒温器控制策略?

你上午八点上班,以一定节奏哐哐哐一顿工作输出,下午五点下班躺平,每天都是如此,这就是恒温器控制。

恒温器控制通常采用SOC做控制变量,当SOC低于某个值时,增程器开启,并保持恒定的发电功率,当SOC高于某个值时,增程器关闭,车辆重新进入EV模式。

我们将增程器控制分为四个状态:

【1】EV-纯电动模式:发动机未启动,车辆能量由电池提供

【2】发动机启动模式:车辆触发增程器启动条件,发电机带动发动机启动

【3】发动机停机模式:车辆触发增程器停机条件,发动机停机

【4】REV-增程模式:增程器启动,为车辆提供能量。

由于是恒温器策略,所以在增程模式下能量流动有两种方式:

【1】当车辆需求功率>增程器功率时,车辆由增程器和电池共同提供能量

【2】当车辆需求功率<增程器功率时,车辆由增程器提供能量,剩余能量给电池充电。

当然,这两种能量流动方式不需要在策略中体现,因为有好多人问,所以这里提一下。

搞明白了逻辑,下面开始快乐的搞模型。

凡是涉及到这种状态变化,我们反手就是一个Chart。

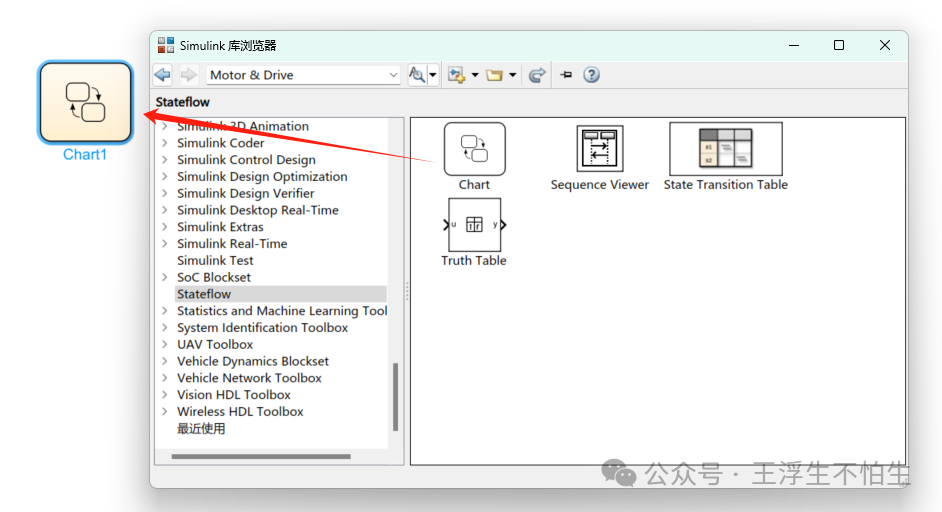

找到Stateflow添加一个chart。

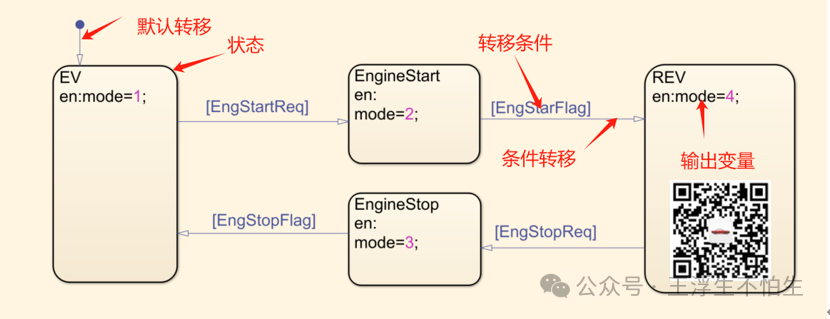

然后添加四个状态,按下图在各状态之间添加条件转移及转移条件,并定义输出变量。

这个chart最终得到EV、EngineStart、EngineStop、REV模式下对应的mode值分别为1、2、3、4。


上图中,en是entry缩写,指的是进入状态时执行的动作,其他常用的还有:

du:during,进入状态后持续执行的动作。

ex:exit,退出状态后执行的动作。

这里的状态间的转移逻辑是如何定义的呢?

【1】默认进入EV模式,当发动机启动请求标志位使能,则进入发动机启动状态;

【2】进入发动机启动状态后,当发动机启动成功标志位使能,则进入REV状态;

【3】进入REV状态后,当发动机停机请求标志位使能,则进入发动机停机状态;

【4】进入发动机停机状态后,当检发动机停机成功标志位使能,则进入EV状态。

如果严谨考虑,你可以在EV与EngineStart之间增加发动机启动失败后的处理方式,这里我们就不做了。

当然,你如果想做的再简单一点,发动机启动模式和发动机停机模式也可以省略掉。

各个状态间的这些转移条件通过外部输入定义。

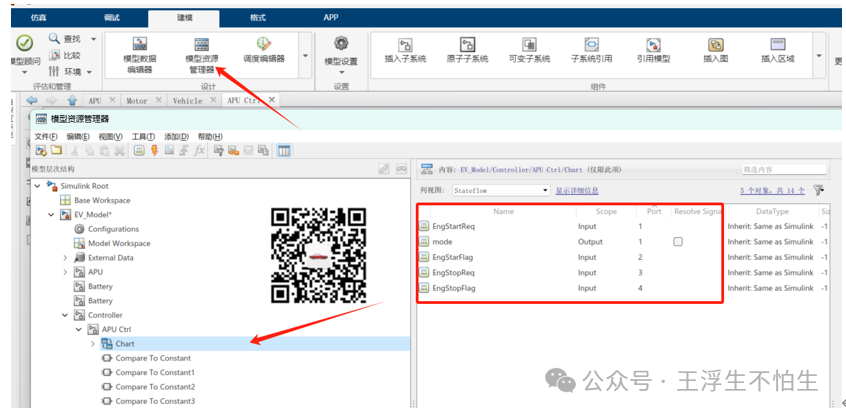

完成后,在模型资源管理器中添加变量。

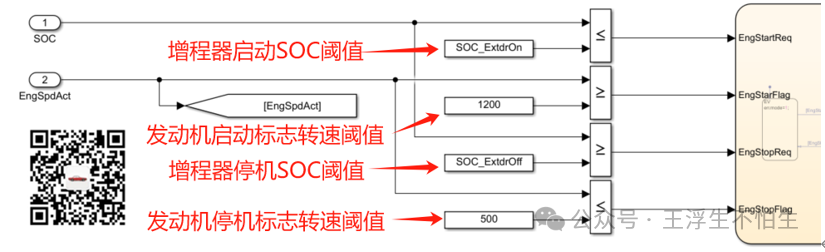

转移条件定义如下:

【1】当SOC低于某阈值时,增程器启动请求使能;

【2】当发动机转速>1200rpm时,发动机启动成功标志位使能;

【3】当SOC高于某阈值时,增程器停机请求使能;

【4】当发动机转速<500rpm时,发动机停机成功标志位使能;

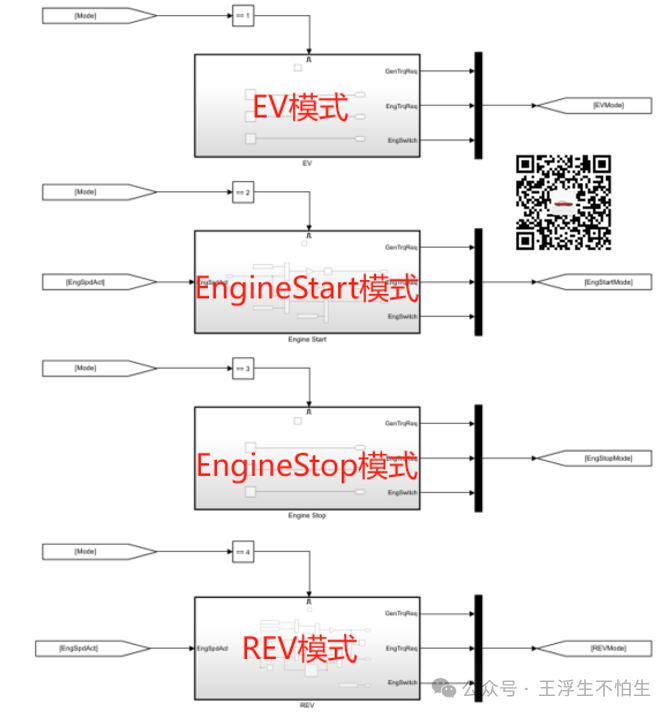

然后分别定义这几个模式下的策略即可:
