matlab自动提取保存在figure里面的x和y轴数据（增加了后面漏的代码）

mqh0386

昨天文章发出去才发现少了部分代码遗漏了，今天补上

经常有读者咨询fig文件里面的x和y轴的数据如何提取，故分享总结一下这个基础方法，在一些场景下面，对方不会把源代码提供，只会提供一个figure来做交互和结果查看，这时候如果想重新绘制figure增加内容，就需要提取figure图的数据，

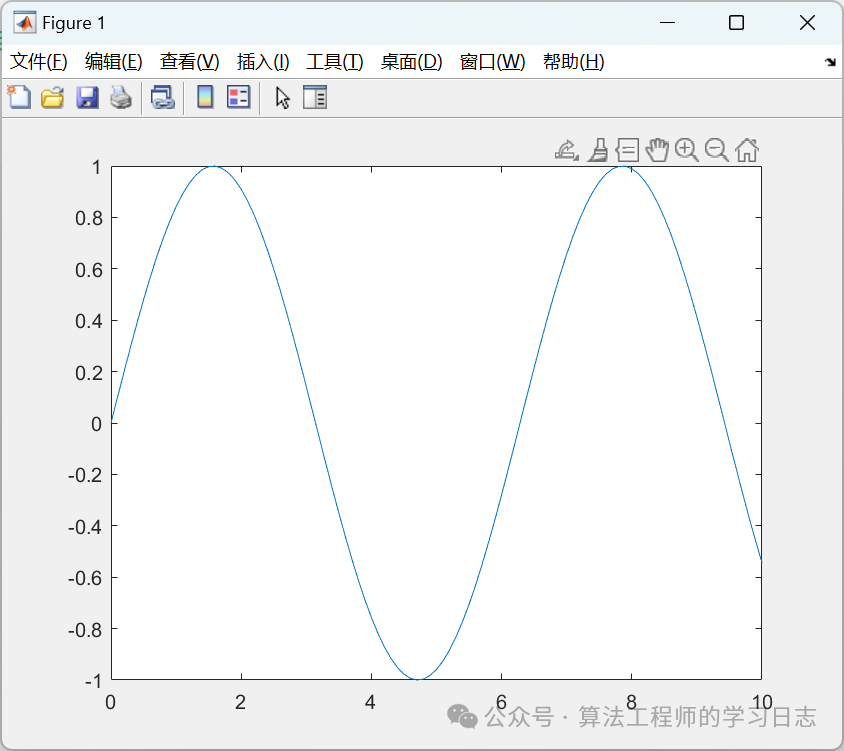

1、保存一个figure文件

clearclcclose all
x = 0:0.1:10;y = sin(x);figureplot(x,y)saveas(gcf,'y.fig');


fig文件作为Matlab中的图形文件，其实原始数据是会存储在figure对象中的，那么通过get函数获取figure对象中相应的数据属性，就可以得到fig图形中的数据。

2、提取figure数据的步骤
提取fig文件数据的方法为：

第一步：打开图形（.fig）文件

open("y.fig")

第二步：获取曲线（line）句柄；

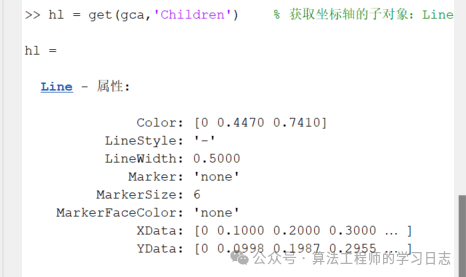

hl = get(gca,'Children');    % 获取坐标轴的子对象：Line对象ha = get(gcf,'Children');  % 获取当前的图形的子对象：Axes坐标轴对象

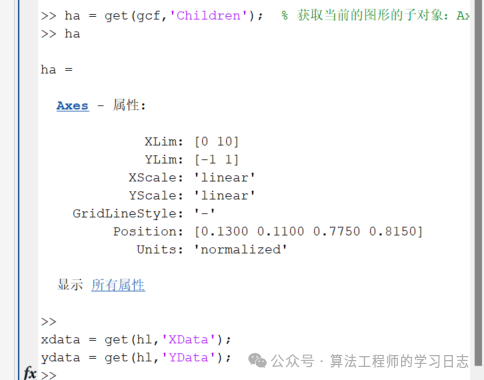

第三步：获取line对象的xdata、yadata属性；xdata = get(hl,'XData');ydata = get(hl,'YData');结果：

可以看出绘制曲线的原始数据保存在line对象中，而line对象是axes的子对象，axes是figure的子对象。获取fig文件原始数据的思路是：先找出figure对象的所有axes子对象，再找出每个坐标轴的所有line子对象，最后获取每条line的XData、YData、ZData属性，得到原始数据。

这个时候数据就在xdata和ydata，可以进行二次绘图。

3、针对特殊情况的处理

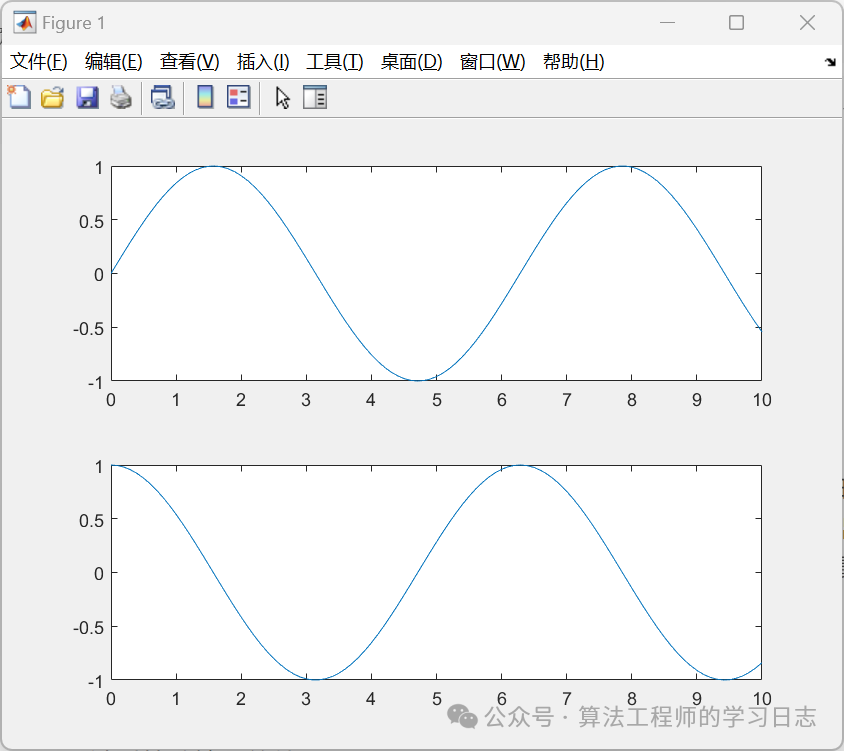

3.1 subplot的figure

x = 0:0.1:10;y = sin(x);y2 = cos(x)figuresubplot(211)plot(x,y)subplot(212)plot(x,y2)saveas(gcf,'yy2.fig');



clearclcclose allopen("yy2.fig")
figure_info=findall(gcf,'type','line');
xc1=get(figure_info(1,:),'xdata');yc1=get(figure_info(1,:),'ydata');  xc2=get(figure_info(2,:),'xdata');  yc2=get(figure_info(2,:),'ydata') ;
subplot的就需要做遍历，同时做好数据的对应，对应哪个subplot

3.2 三维图

%% clearclcclose all
x = 0:0.1:10;y = sin(x);y2 = cos(x)
figureplot3(x,y,y2)saveas(gcf,'xyy2.fig');


open("xyy2.fig") % h = figure
hl = get(gca,'Children')    % 获取坐标轴的子对象：Line对象ha = get(gcf,'Children');  % 获取当前的图形的子对象：Axes坐标轴对象

xdata = get(hl,'XData');ydata = get(hl,'YData');zdata = get(hl,'ZData');figureplot3(xdata,ydata,zdata)

​
