Matlab simulink常见问题和数据导出到变量区

andyo7

1、simulink常见问题

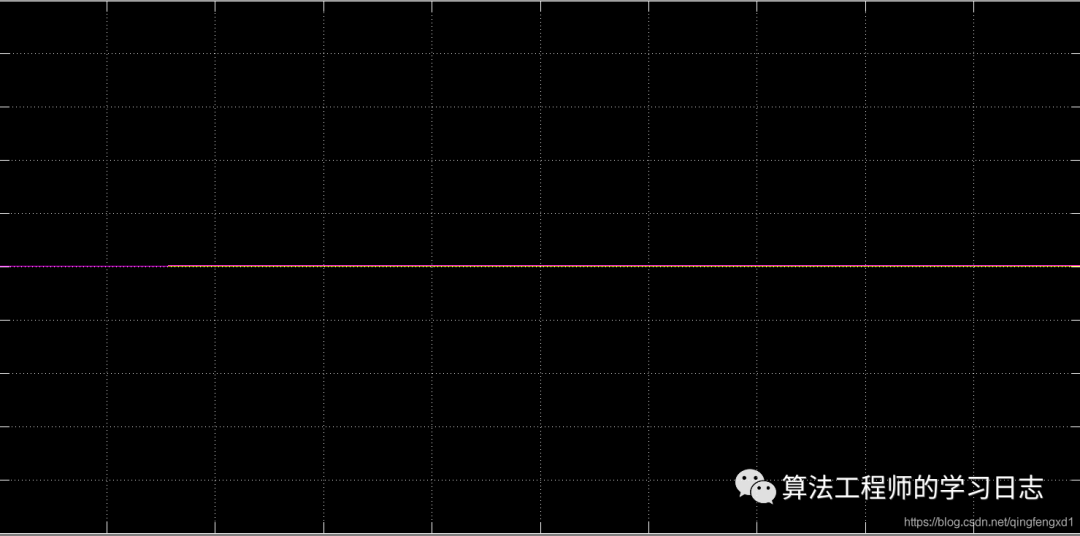

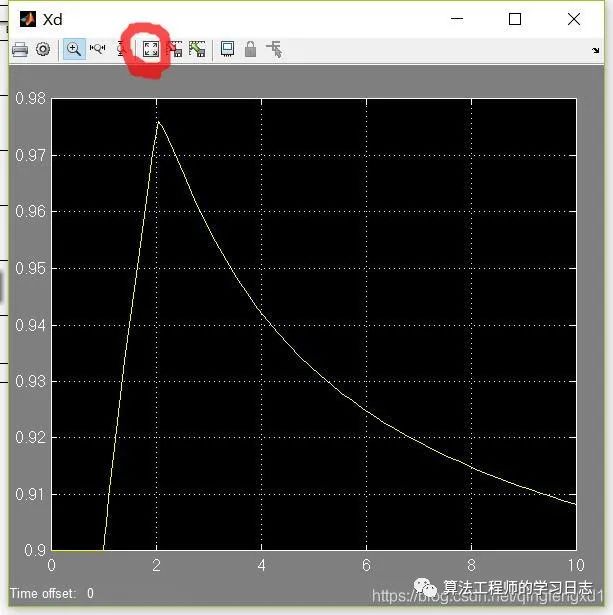

问题1：scope波形图没有或者看不清



解决方案：你要使图像自适应，点击scope里面的这个按钮

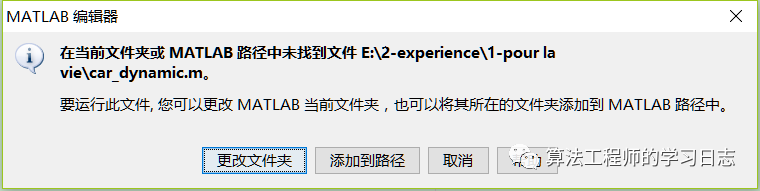

问题2：运行代码出现下面提示框



解决方案：这是系统提示你的文件不在matlab的根目录下面。



这个为matlab的根目录。你要把对应的代码、模型之类的文件放在这个文件夹下面

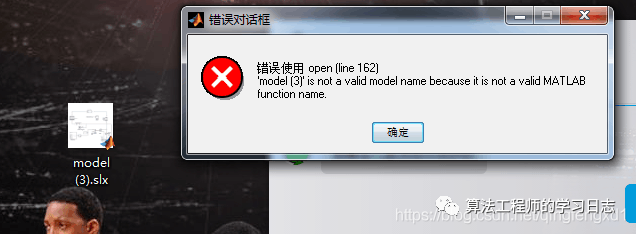

问题3：simulink文件不能打开



解决方案：这是因为你的文件名字不对，simulink的文件名字不能有括号之类的符号，必须是字母或者字母加数字，或者下划线之类的。

2、Simulink数据导出到变量空间

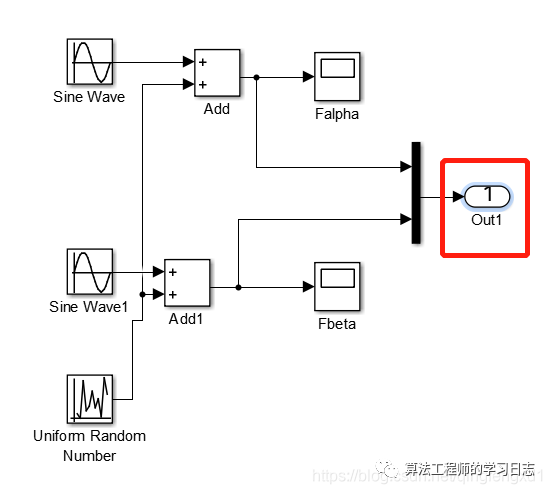

方法1：通过out模块

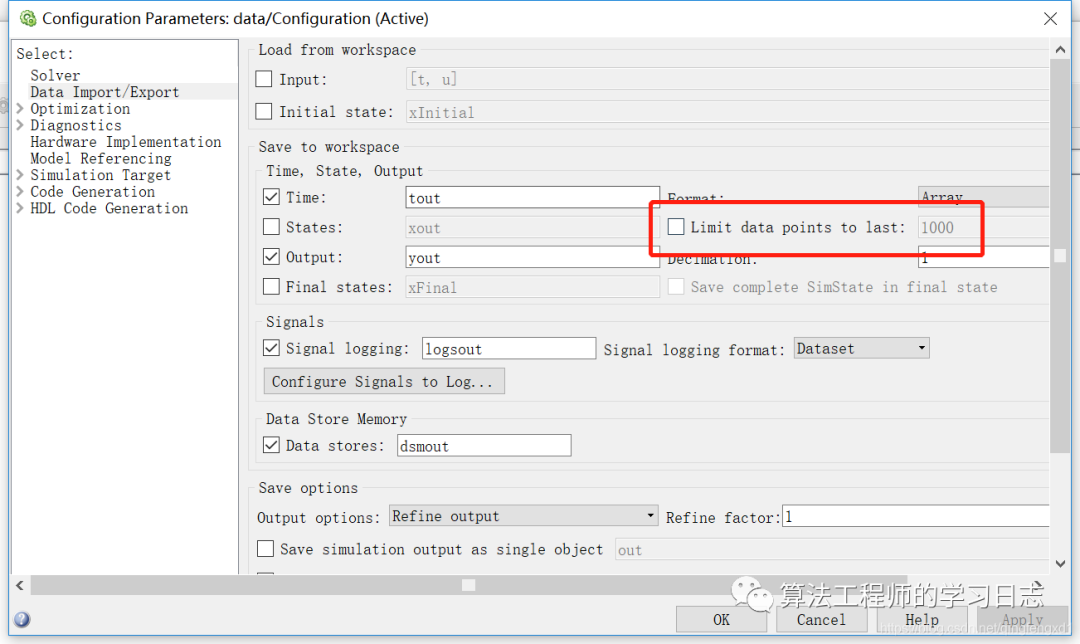

对于低版本的matlab（15a之前的）要取消勾选limit data points to last，不然导出来的数据最多只有100个

在Simulation>Configuration Parameters



在变量空间就可以看到tout和yout的变量，这样就可以对数据进行处理了

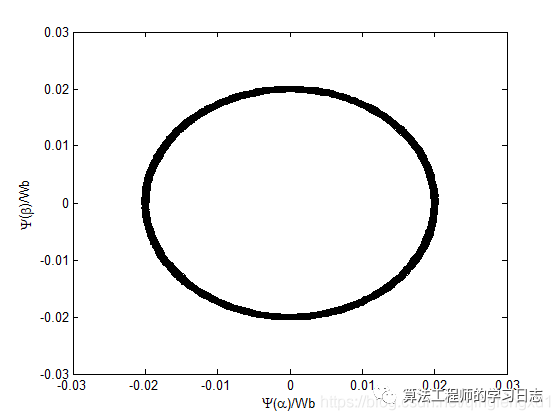

for example:

figureplot(yout(:,1),yout(:,2),'k')xlabel \Psi(\alpha)/Wbylabel \Psi(\beta)/Wbxlim([-0.03 0.03])ylim([-0.03 0.03])set(gcf,'color','w')

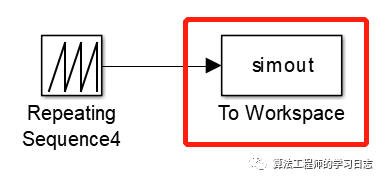

方法2：通过To Workspace模块

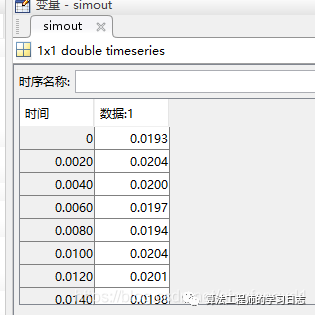

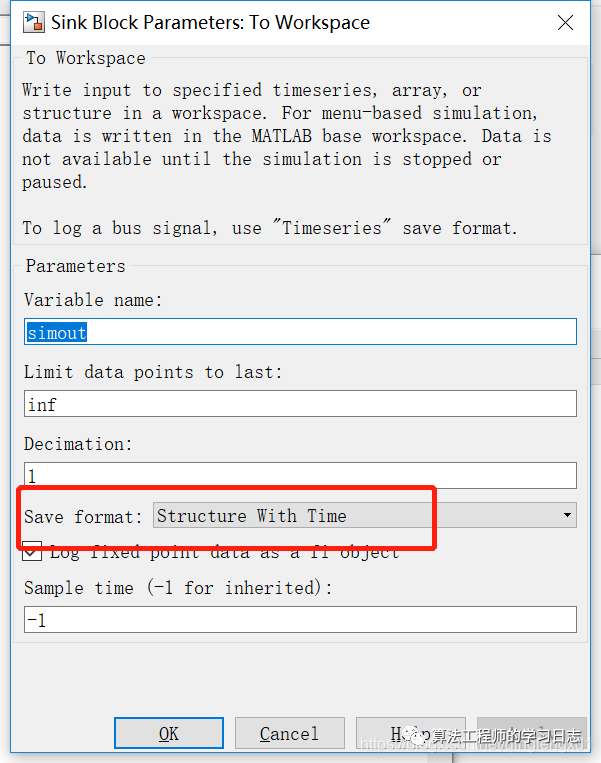

simout这个变量会直接保存在变量区，对于simout这个变量有4种格式

“Timeseries”（默认值）

将信号另存为 MATLAB timeseries 对象的结构体

                 调用方法:  plot(simout.Time,simout.Data)

“Array”

就一个输出的数组，类似yout，没有时间信息

                调用方法：plot(simout)

“Structure”

这个就只有value，没时间信息，

调用方法：plot(simout.signals.values)

“Structure With Time”



调用方法：plot(simout.time,simout.signals.values)

lixinfu

关于MATLAB Simulink常见问题和数据导出的问题，我作为一名汽车工程师且精通MATLAB，为您提供如下解答：

问题1：Scope波形图缺失或模糊。这可能是由于视图设置不当导致。解决方案是点击Scope界面内的自适应按钮，让图像自动调整至最佳显示状态。

问题2：运行代码时提示文件路径问题。这通常是因为文件位置不在MATLAB的根目录下。解决方案是将代码、模型文件放在MATLAB的根目录下。

问题3：Simulink文件无法打开。这可能是由于文件名包含非标准字符如括号等。解决方案是确保文件名仅包含字母或字母加数字。

关于数据导出到变量区，您可以使用Simulink的“To Workspace”模块将数据导出到MATLAB工作空间中的变量。设置该模块以指定您想要导出的数据和工作空间变量名，然后在模型运行后，数据将自动导出到您指定的变量中。

以上是针对您提出的问题的解答，希望对您有所帮助。

[内容由汽车工程师之家人工智能总结，欢迎免费使用，见贴尾]

loohoolinda

关于MATLAB Simulink的常见问题和数据导出到变量区的问题回复如下：

针对问题1：Scope波形图没有或看不清。解决方案是确保正确设置示波器的显示参数，尝试调整显示范围或刷新波形图。

针对问题2：运行代码出现提示框提示文件不在MATLAB根目录下面。解决方案是确保所有相关的Simulink模型和脚本都保存在MATLAB的搜索路径内，或将其移动至正确的位置。

针对问题3：Simulink文件无法打开。解决方案是检查文件名是否正确，确保文件名仅包含字母或字母加数字，不包含特殊字符如括号。

关于数据导出到变量区，通常可以通过Simulink中的“To Workspace”模块或MATLAB函数“simout”实现。将数据从Simulink导出到MATLAB工作区中的变量，以便于进一步的数据处理和分析。操作时注意选择合适的数据格式和存储路径。

以上是针对您所提问题的专业回复，希望对您有所帮助。

[内容由汽车工程师之家人工智能总结，欢迎免费使用，见贴尾]

yuanyou

回复帖子如下：

关于MATLAB Simulink的常见问题和数据导出：

1. Simulink常见问题及解决方案：

问题1：Scope波形图没有或显示不清。
解决方案：确保正确设置示波器显示参数，尝试调整显示范围或自动缩放。

问题2：运行代码时出现路径提示框。
解决方案：确保所有相关文件和模型都保存在MATLAB的根目录下，避免路径错误。

问题3：Simulink文件无法打开。
解决方案：确保文件名正确，Simulink文件名应遵循命名规则，仅包含字母或字母加数字，避免特殊字符。

2. 数据导出到变量区：

建议使用Simulink的“To Workspace”模块或MATLAB Function模块将仿真数据导出到MATLAB工作空间变量中。设置相应的参数，指定要导出的数据及其格式，然后在仿真结束后即可在工作空间中访问这些数据。

请注意，对于复杂问题，可能需要具体分析具体情况，以上只是一般性的指导和建议。如果遇到具体的技术问题，建议查阅Simulink官方文档或寻求专业技术支持。

[内容由汽车工程师之家人工智能总结，欢迎免费使用，见贴尾]
