电驱动系列：三十、电机相量图

cengjili

本节内容

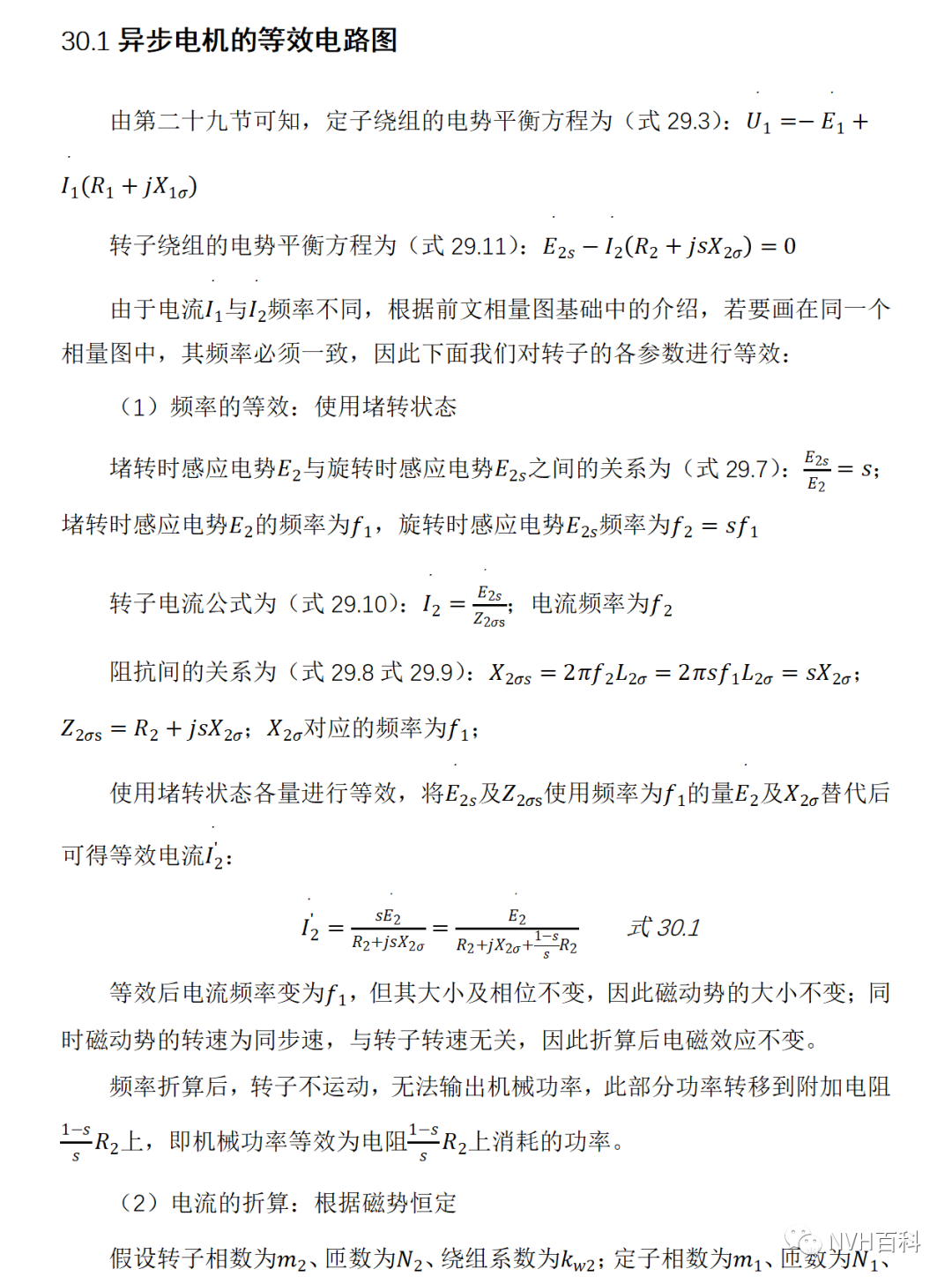

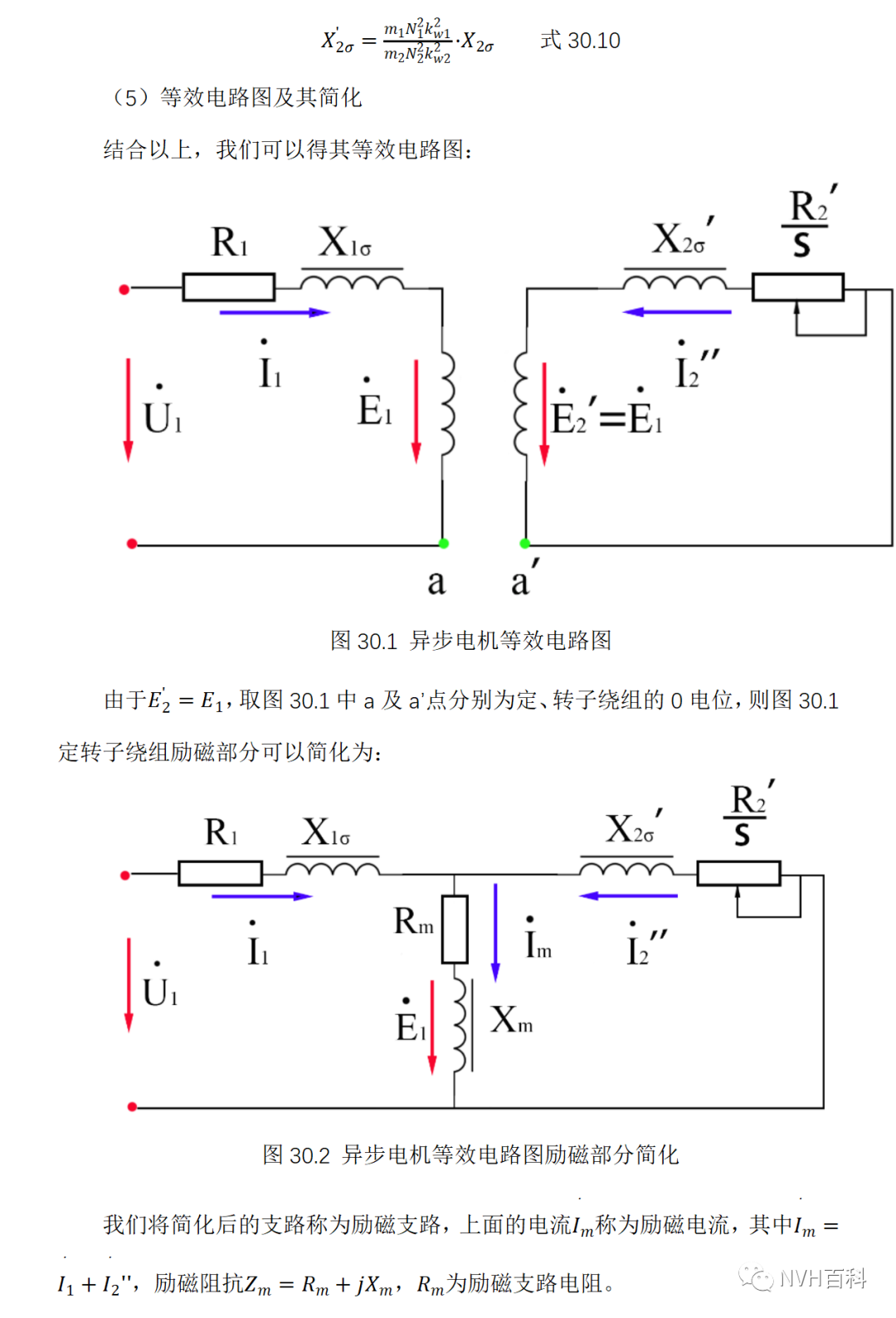

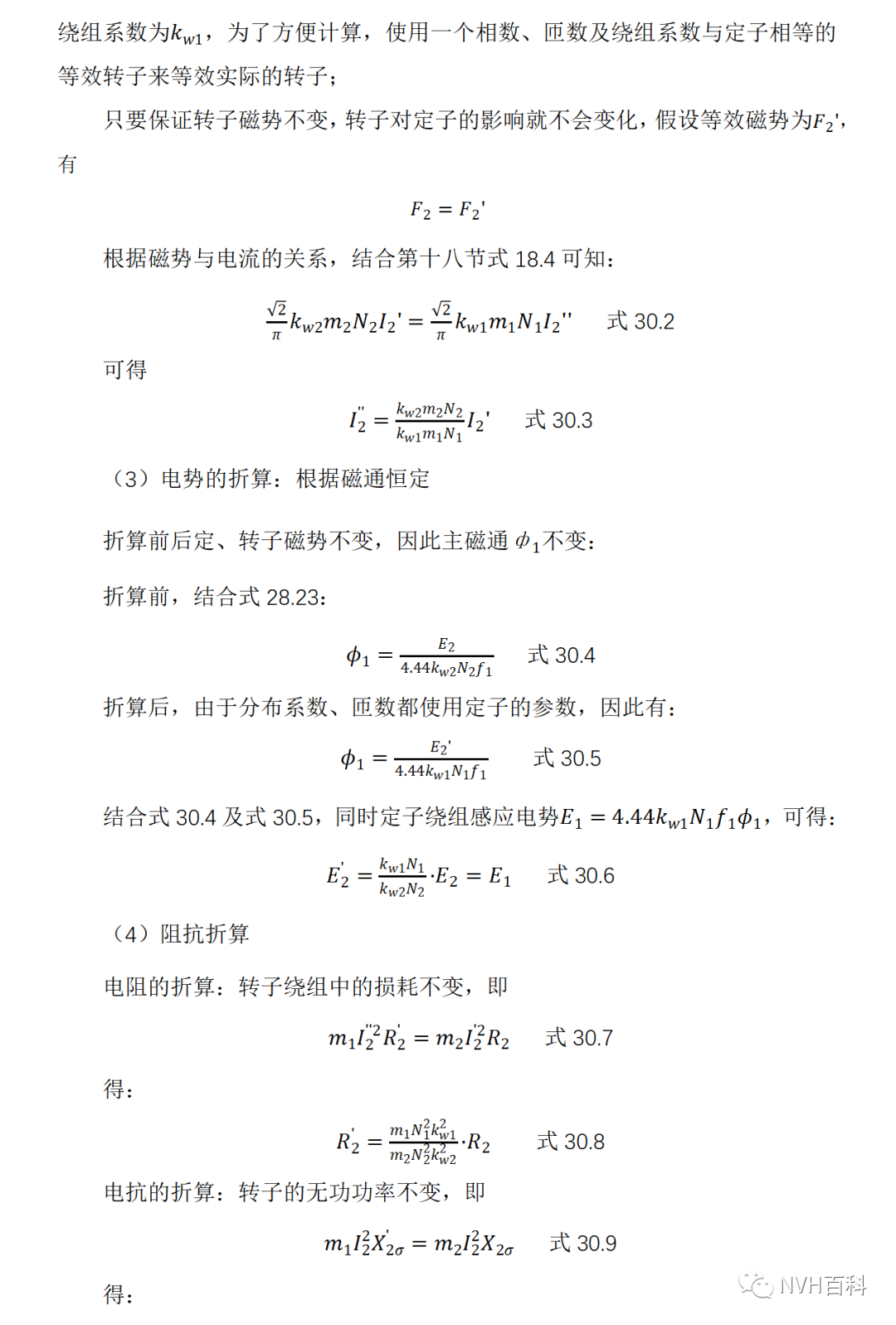

30.1异步电机的等效电路图

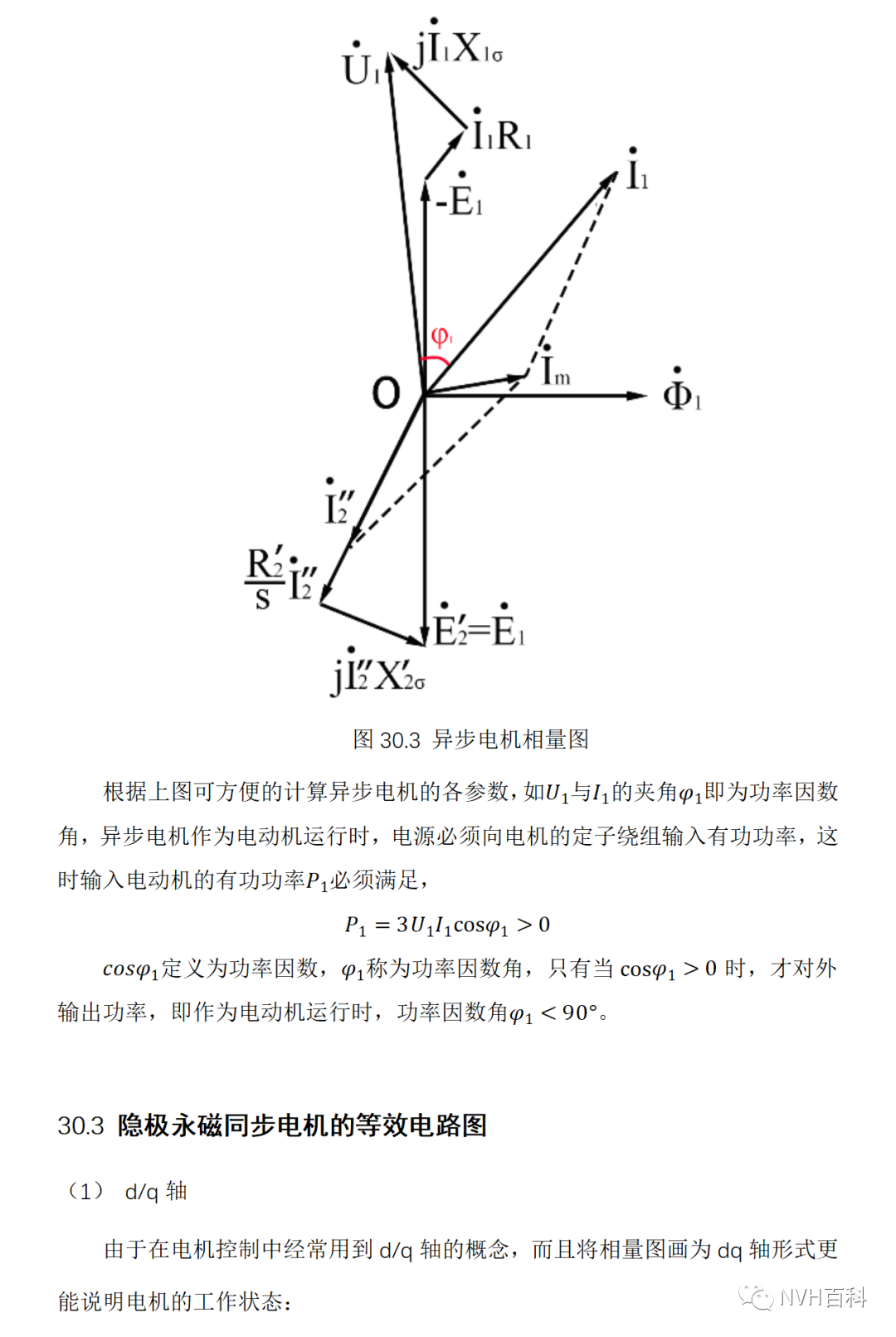

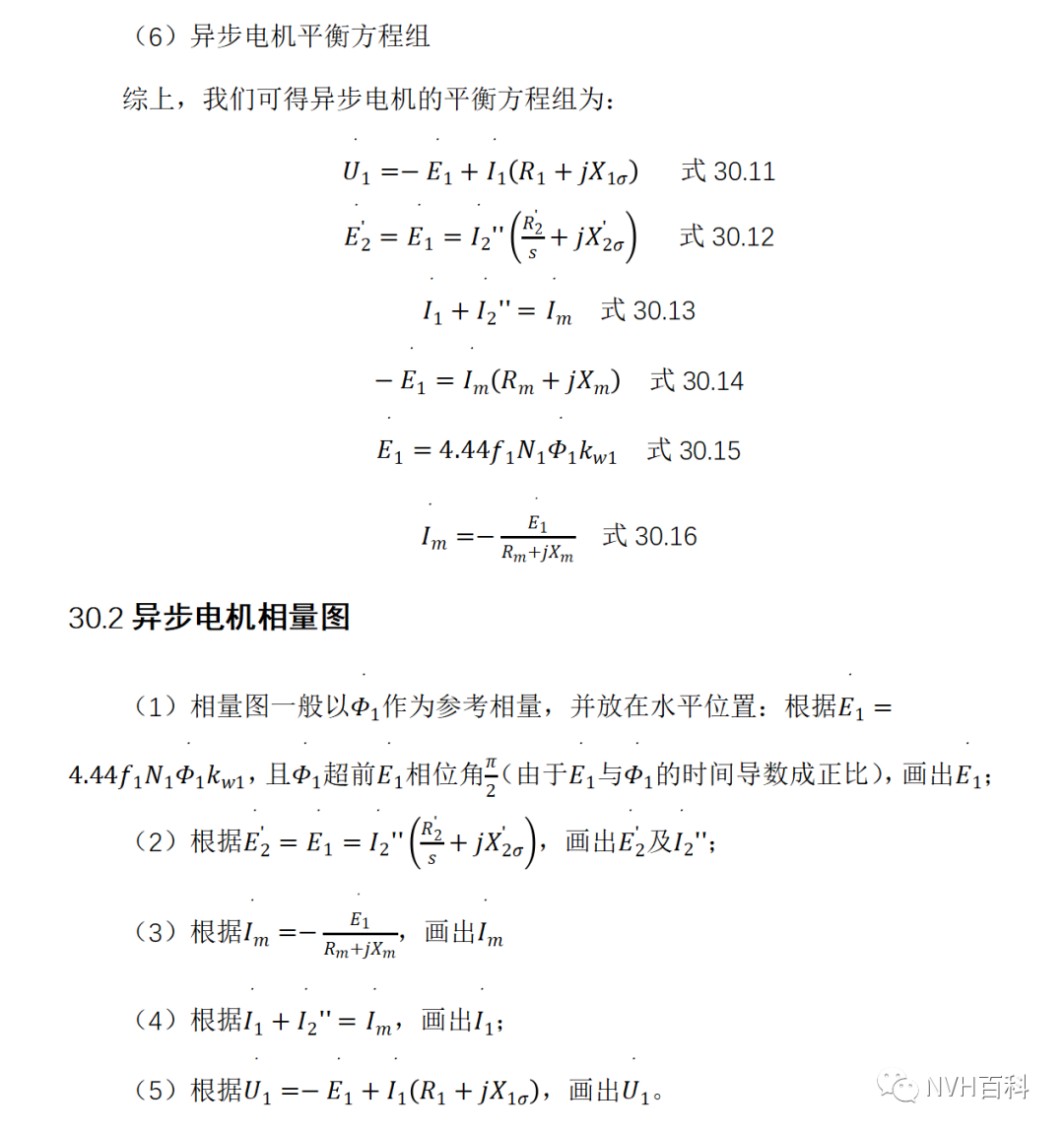

30.2异步电机相量图

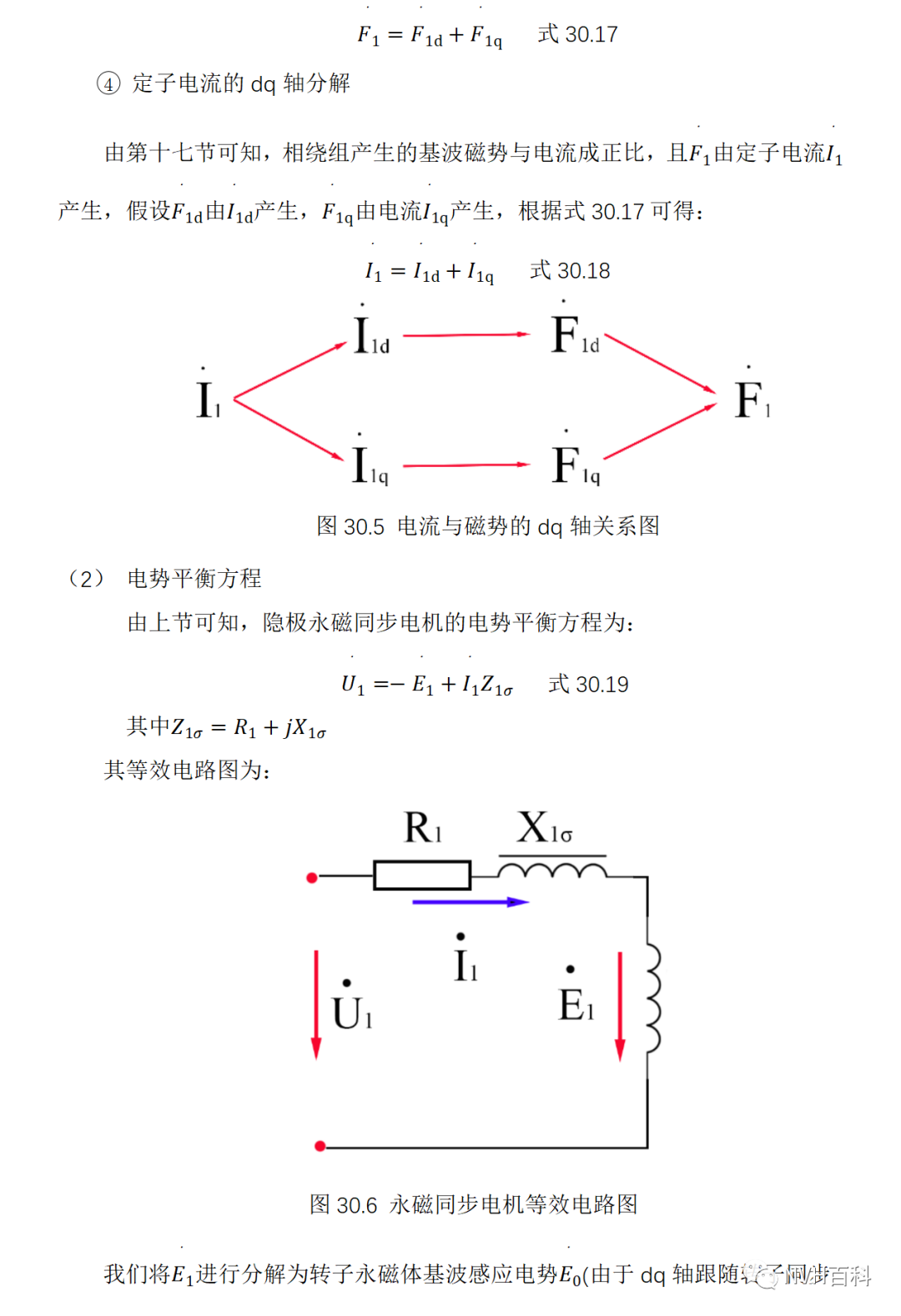

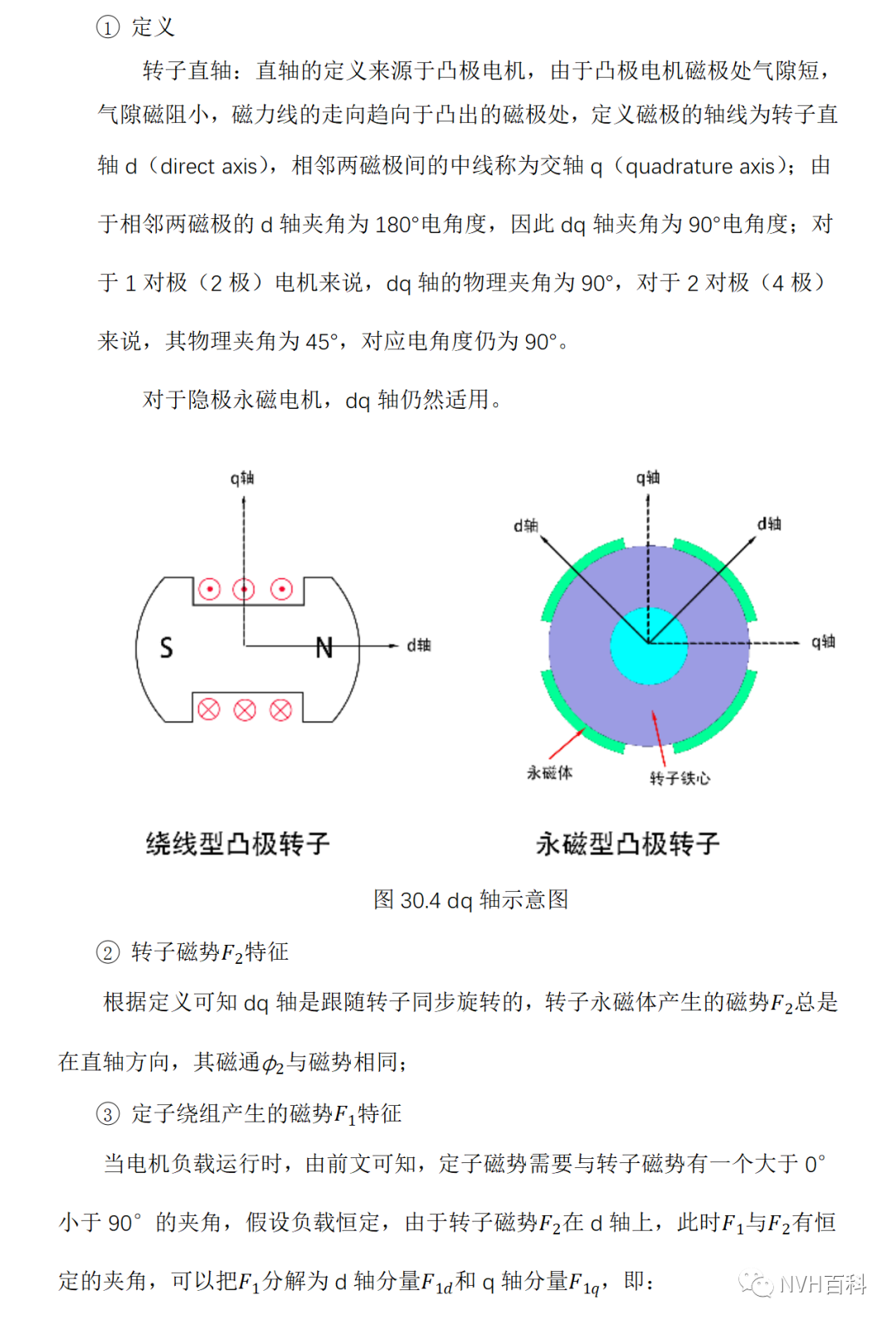

30.3隐极永磁同步电机的等效电路图

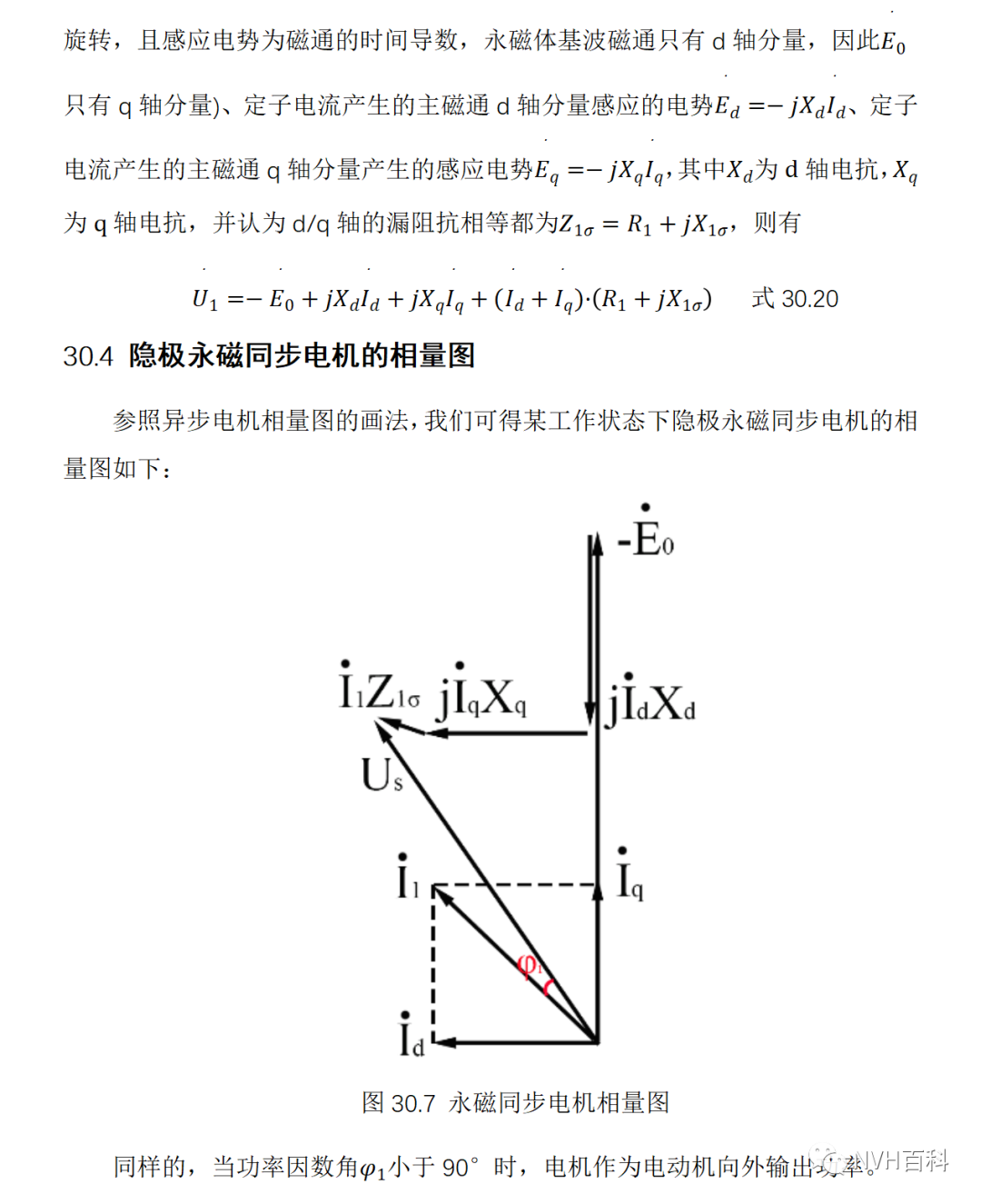

30.4隐极永磁同步电机的相量图

正文

电机相量图指电机中用复数矢量表示随时间正弦变化的各相电压、电动势、电流、磁链(时间相量)以及在空间做正弦分布的磁密与磁通势(空间相量)，并把它们按一定规则画在一起的有相图。

















        相量图对分析电机的运行工况有着非常重要的作用。例如在最初设计电机时，对不同的运行条件，电压相量图可以使我们能够通过计算机得到电机的主要运行特性；对已造好的电机进行测试时，可以判定其性能是否与原设计书中是否一致；对于容量较大的电机，可以不必实际的加载，就能确定电机的运行状态，因为容量较大时，实际加载是十分困难的。

        绘制相量图时，其实最重要的是确定各相量的相位关系，知道了各个相量之间的相对关系后，选取某一相量为参考相量，而其他有关相量就可以根据他来加以确定，参考相量的初相可取为任何值，区别只是计算的起点不同而已。
