电驱动系列：二十七、相量图基础

marjrh

本节内容

27.1  复数表示形式

    27.1.1 基本的复数形式

    27.1.2复数的三角形式

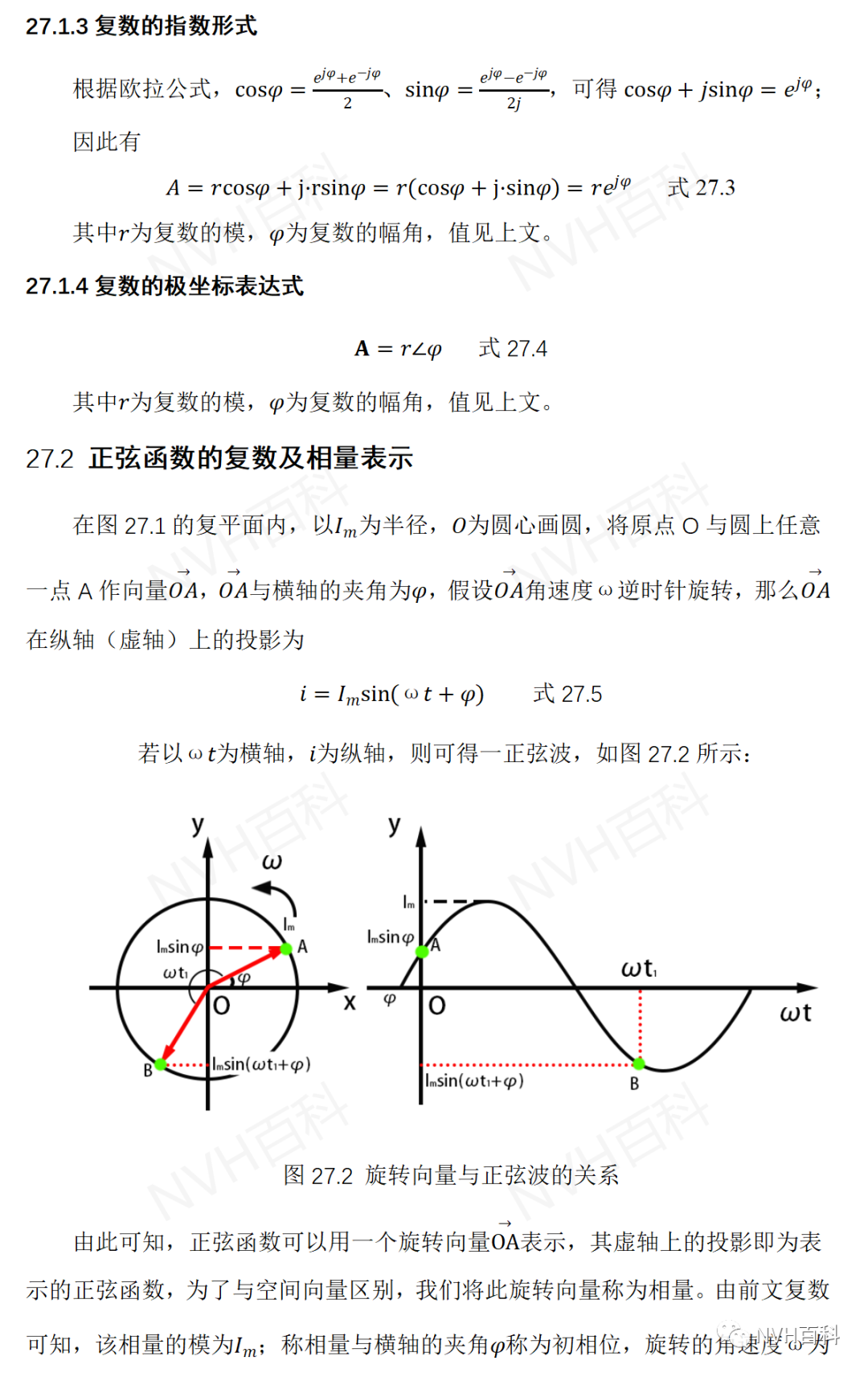

    27.1.3复数的指数形式

    27.1.4复数的极坐标表达式

27.2 正弦函数的复数及相量表示

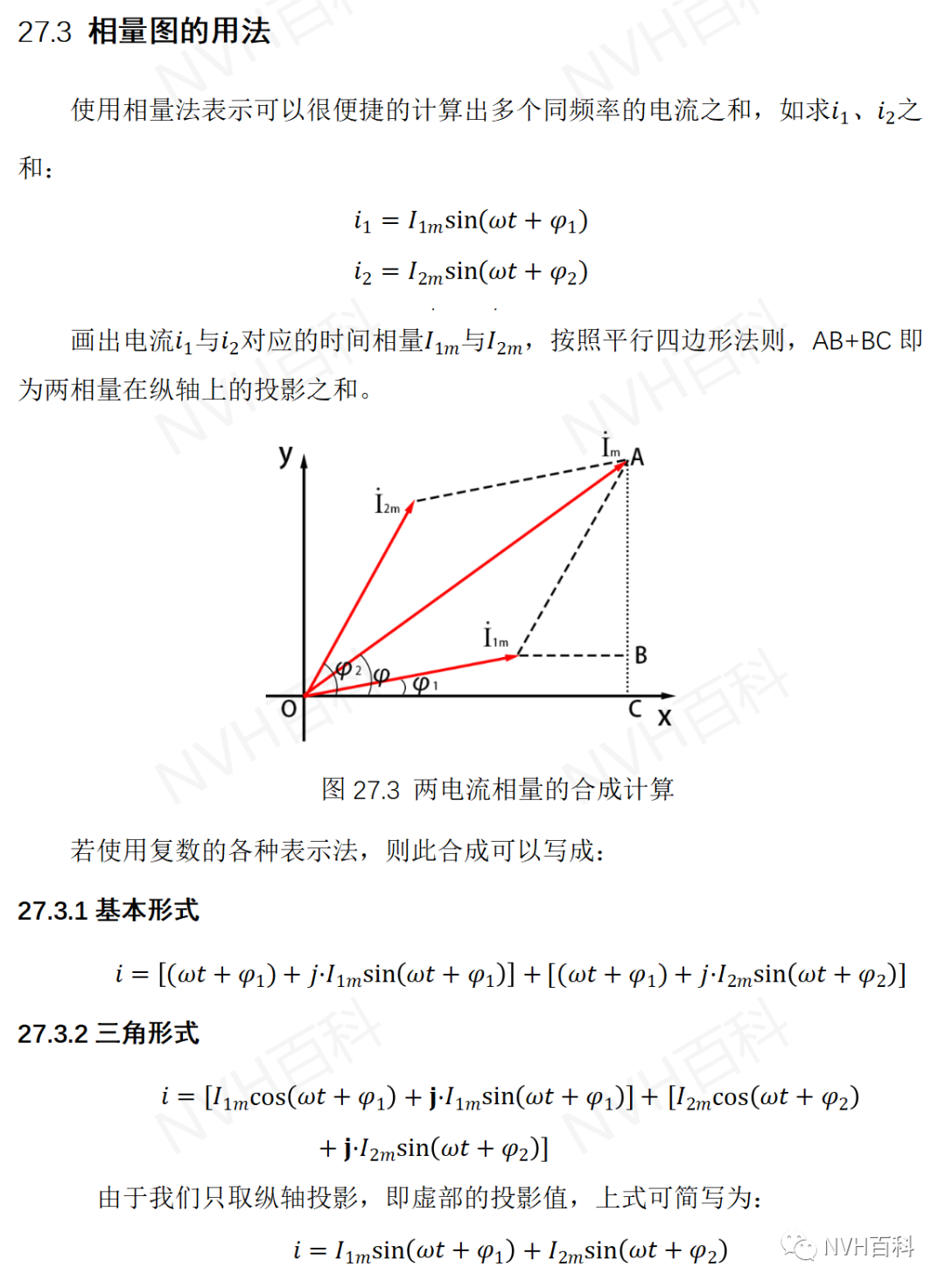

27.3 相量图的用法

    27.3.1基本形式

    27.3.2三角形式

  27.3.3指数形式

27.3.4极坐标形式

27.4 电路中不同元件两端电压与流过元件电流的相量关系

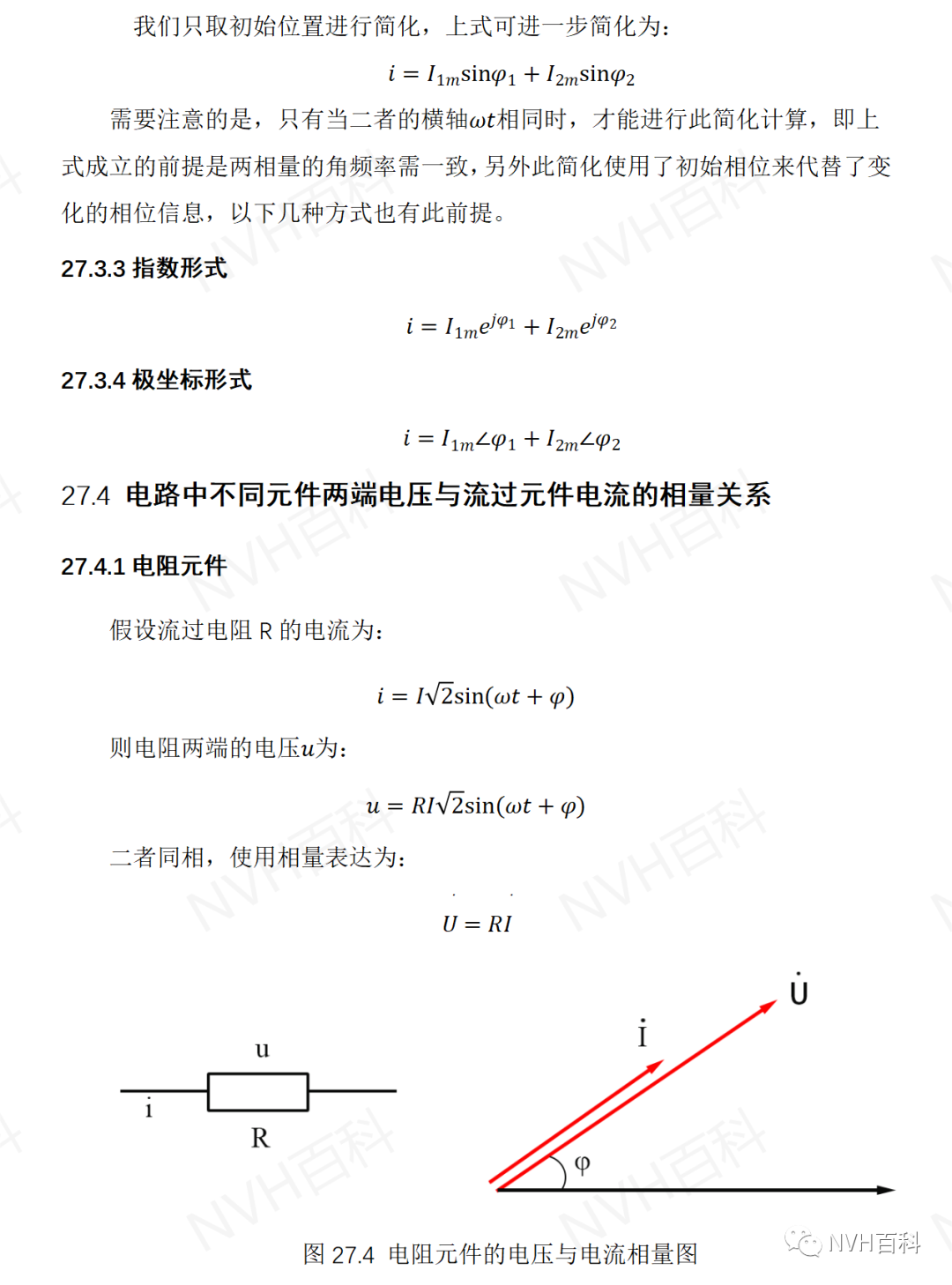

27.4.1电阻元件

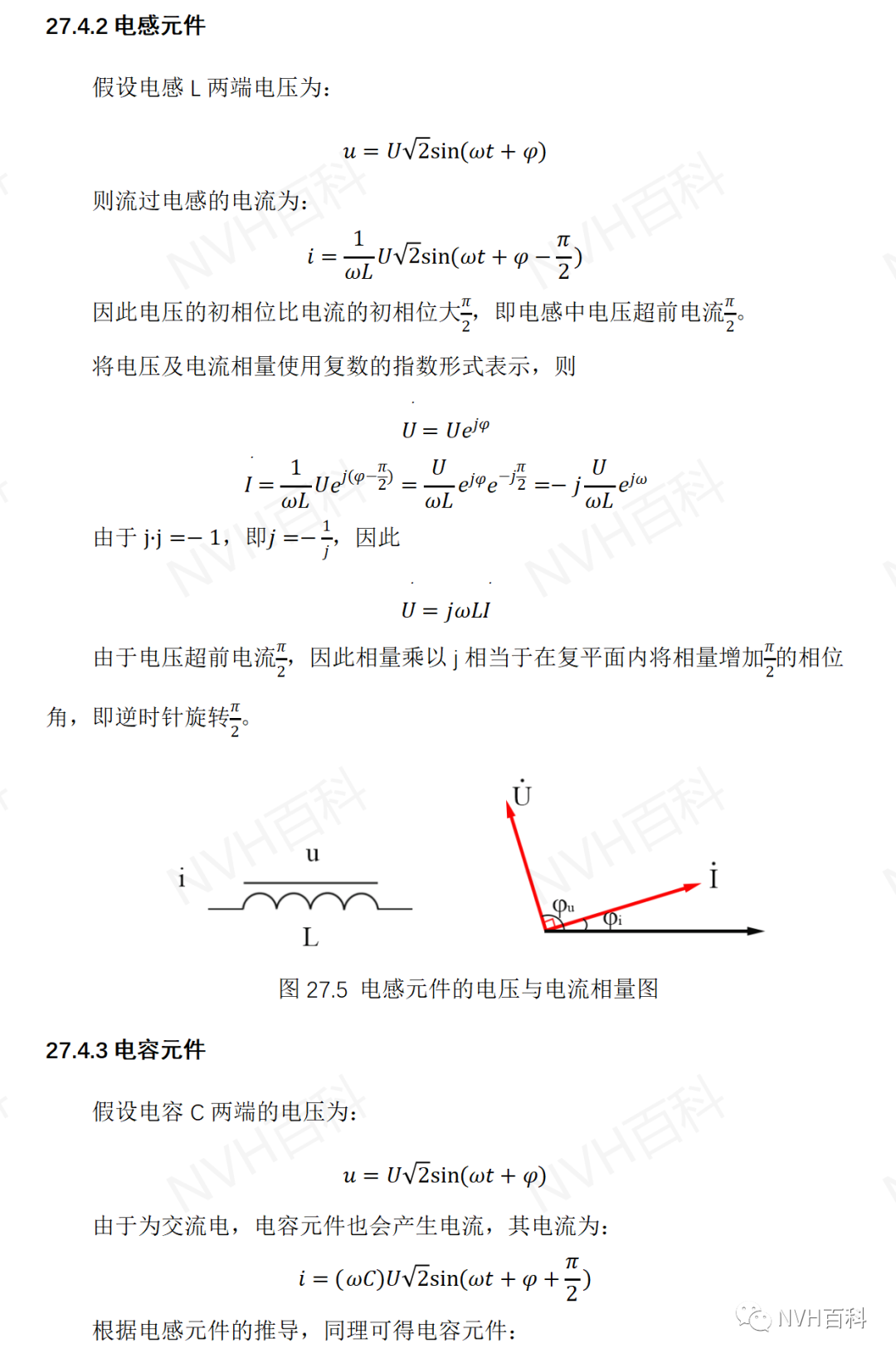

27.4.2电感元件

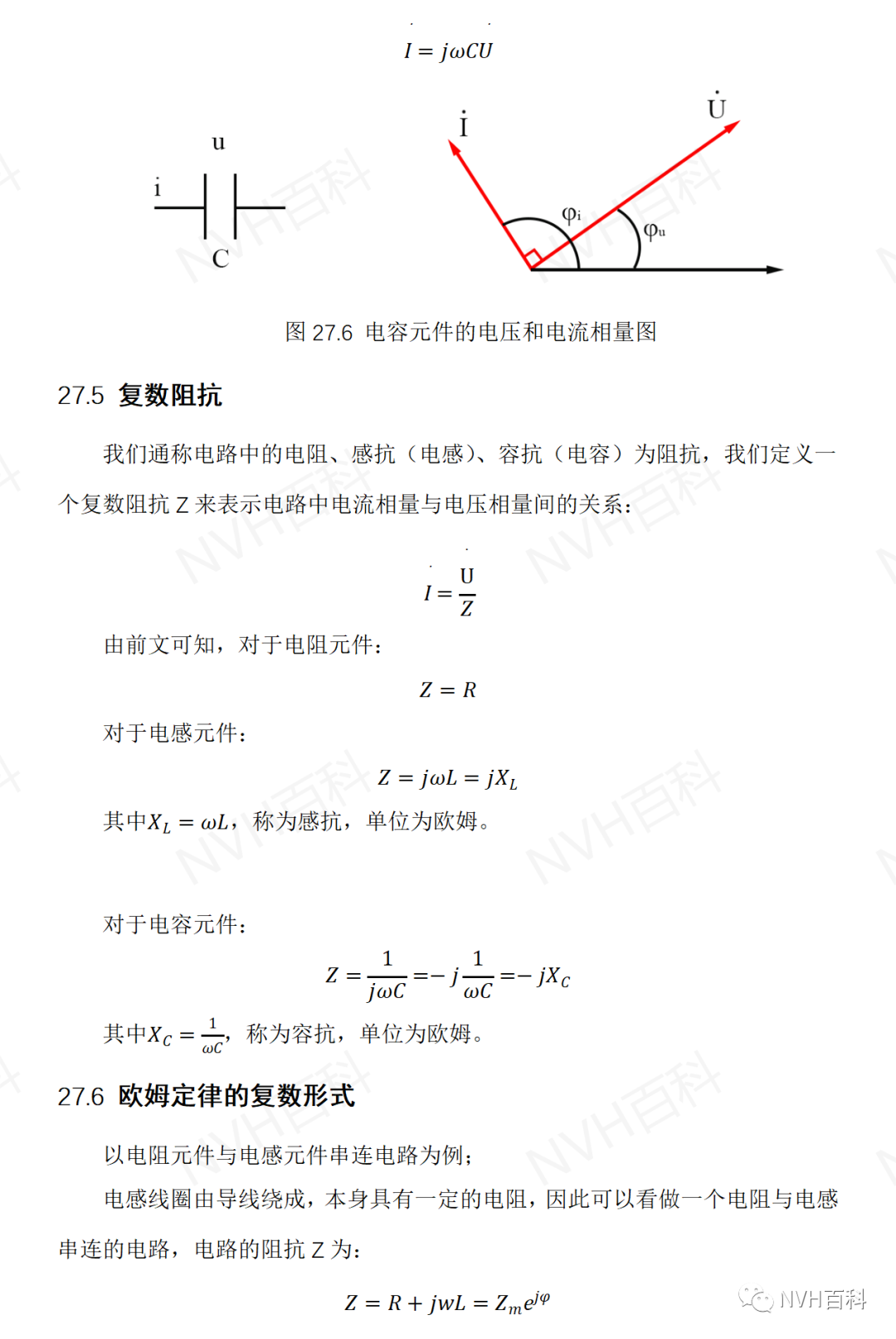

27.4.3电容元件

27.5 复数阻抗

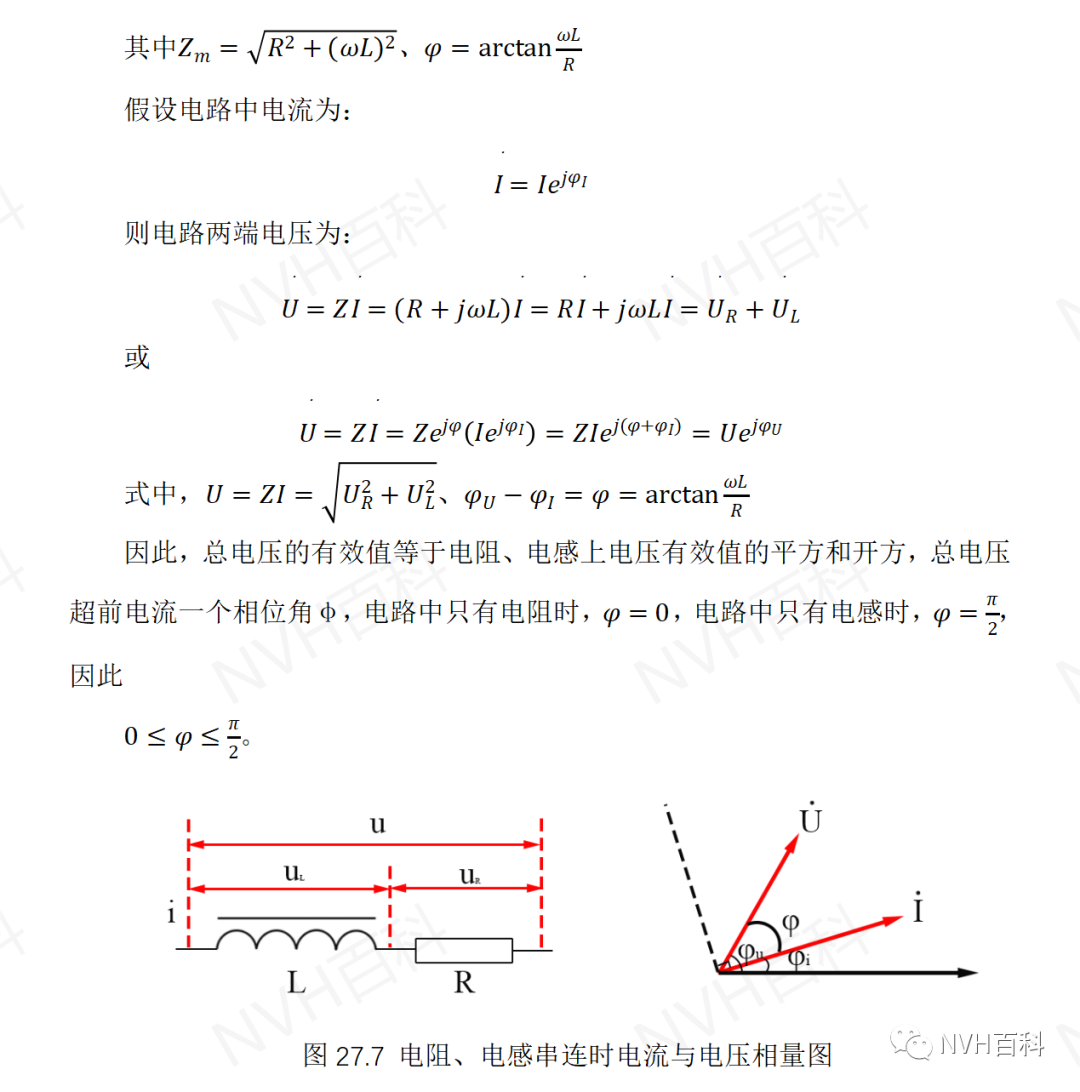

27.6 欧姆定律的复数形式

正文

相量：电子工程学中用以表示正弦量大小和相位的矢量，其实质为用复数表示正弦量。

27.1  复数表示形式

27.1.1 基本的复数形式

   假设A为复数，其表达式为：




正弦量的角频率。

由于相量旋转时，在纵轴上的投影为正弦函数随时间变化的规律，此相量为时间相量，一般使用相量的模并在模的上方加“·”表示；随着时间的变化，每一瞬间其位置都不同，一般只需要画出其起始位置的相量即可。
