电驱动系列：二十三、转子磁场

sxq0201

本节内容：

23.1永磁同步电机转子磁势

    23.1.1 永磁同步电机转子磁势的波形

    23.1.2永磁同步电机转子磁势的空间谐波特征

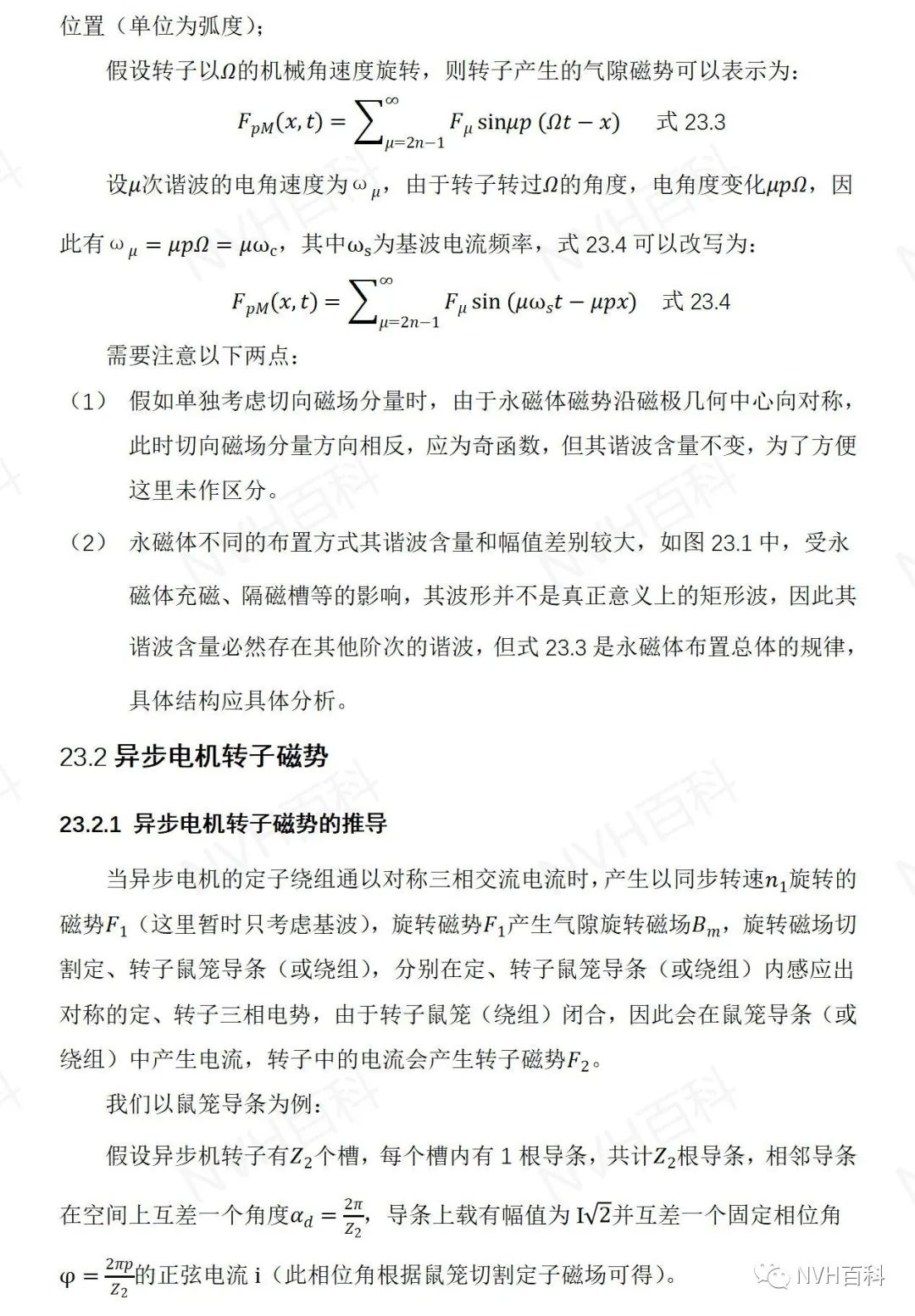

23.2异步电机转子磁势

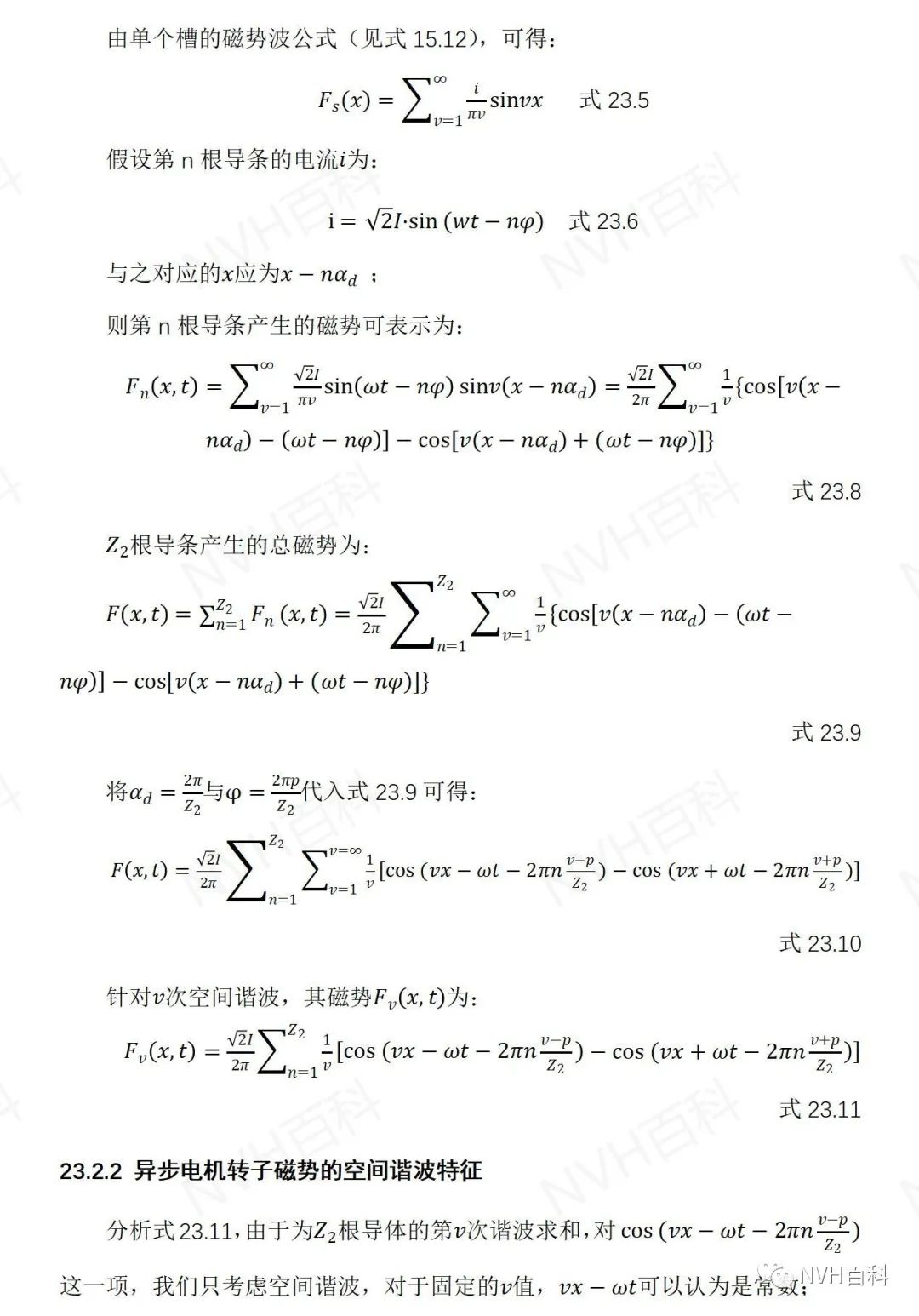

    23.2.1 异步电机转子磁势的推导

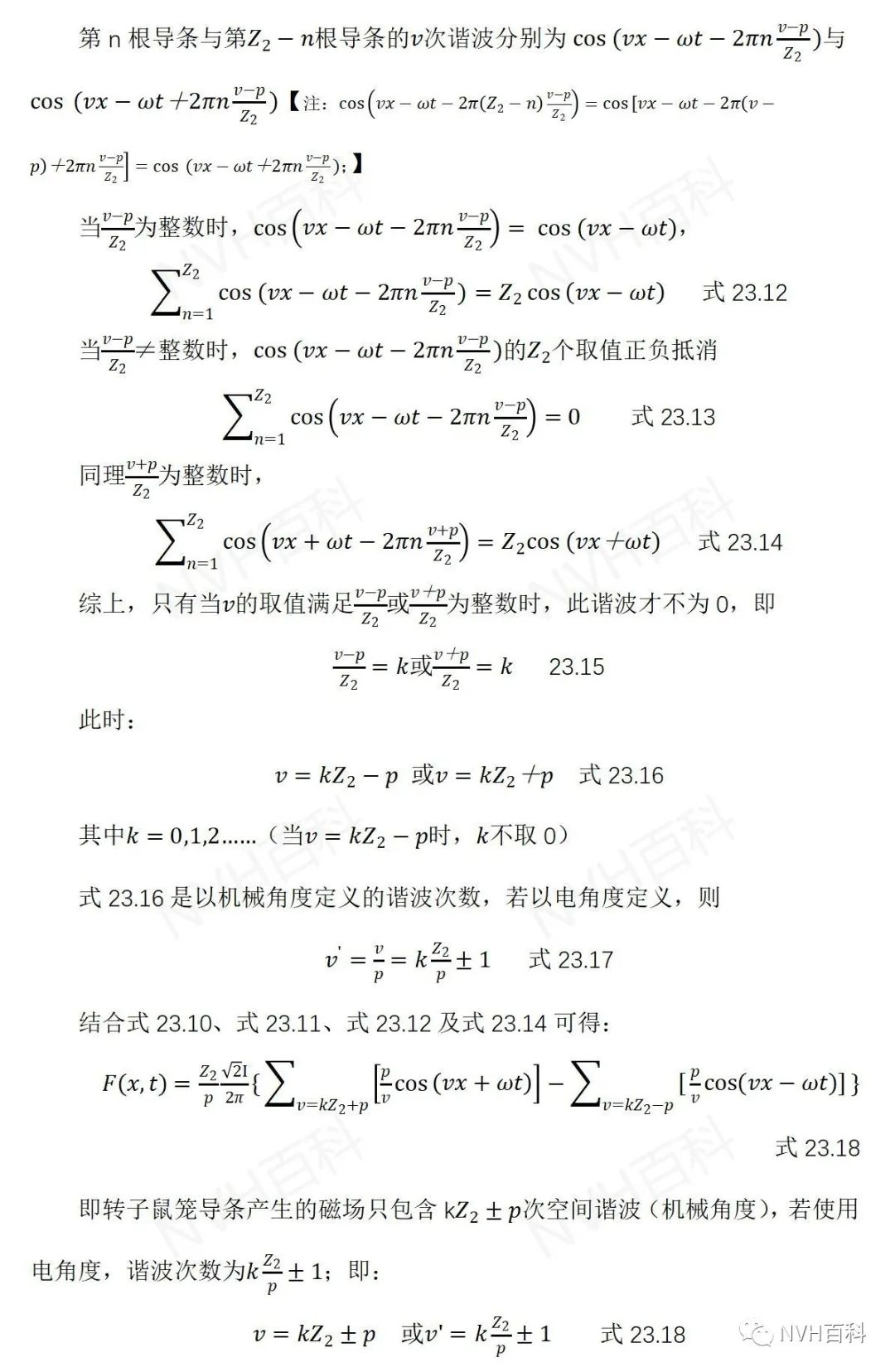

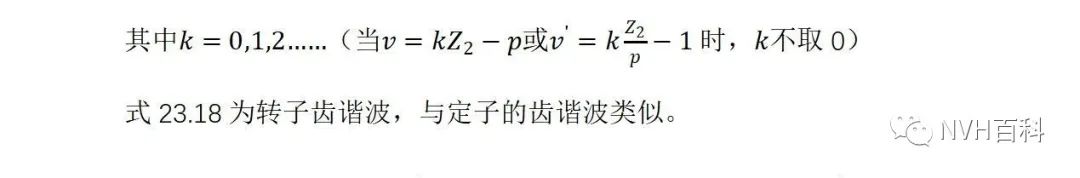

    23.2.2 异步电机转子磁势的空间谐波特征

23.1永磁同步电机转子磁势

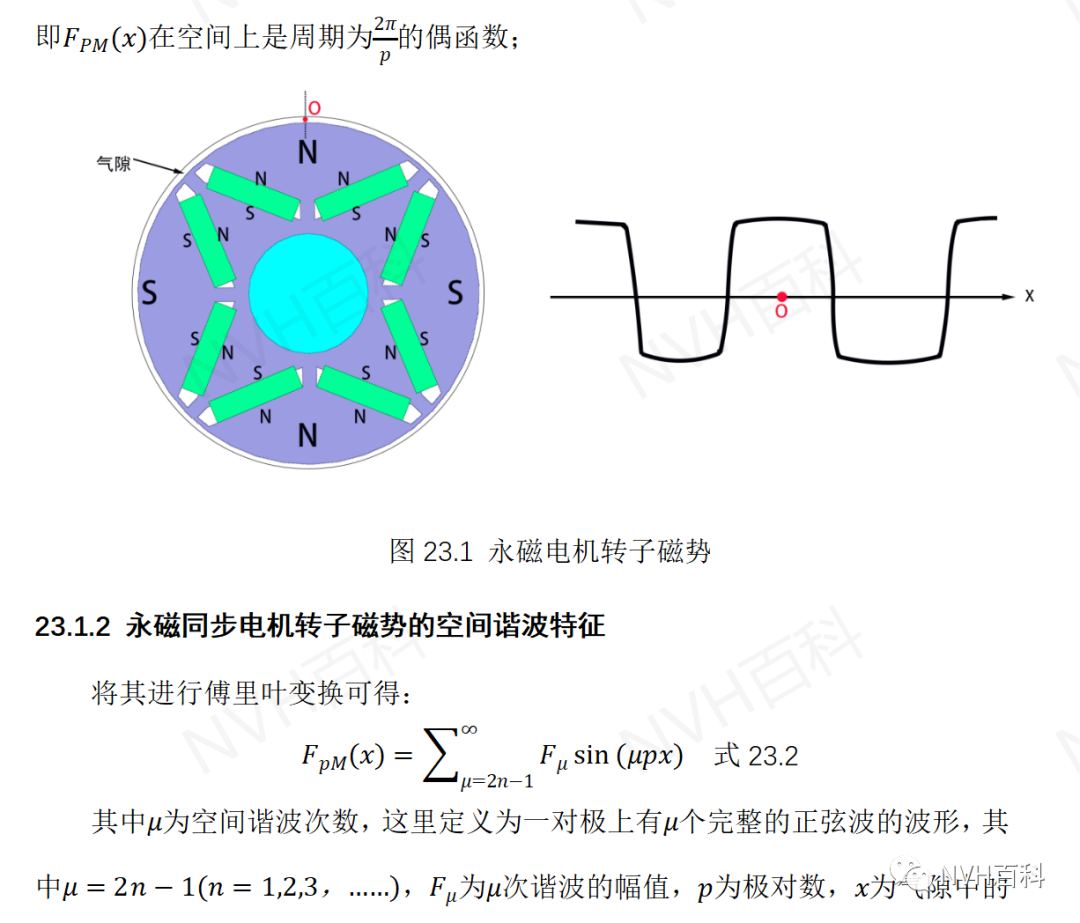

23.1.1 永磁同步电机转子磁势的波形

       在永磁同步电机中，转子磁场由永磁体产生；永磁体一般关于磁极的几何中心线对称布置，考虑到磁极的周期性，永磁体产生的磁场可以展开为空间坐标的傅里叶级数，下面我们来分析该傅里叶级数的特征：

     根据对称性，将坐标原点选在磁极的几何中心线与气隙的交点上，永磁体产

生的磁势满足以下关系：



假设电机为p对极，则永磁体磁势在一个气隙圆周上有p个完整的波形，











注：由于文章中有公式，且各大网站上均不支持MathML格式的公式，因此文章主体使用了图片的形式，如造成阅读的不便烦请谅解。
