高压环路互锁检测原理简介

babylemon828

高压环路互锁检测意义
能够高效快捷地检测出高压回路中的异常断开，并传送故障至整车及时切断高压，以保证人员安全。
高压环路互锁检测原理
常用的检测方法有两种：
一、总电压判断法
这是最简单的一种方法，通过检测后端总电压有没有异常，判断高压回路是否断开。判断逻辑：电池单体电压的累加和Vsum减去电池后端或负载端采集到的总电压Vout大于一定值，判断高压回路存在断开或者松动，触发环路互锁故障。
二、低压环路互锁信号检测法

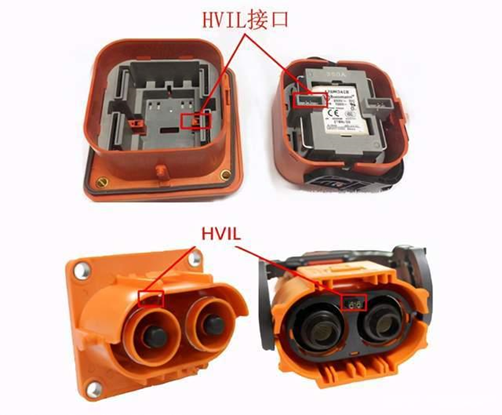

这种方法的实现首先需要高压连接器支持。在高压线束连接器和高压维修开关(MSD)上需要集成环路互锁检测（HVIL）接口。

组成高压系统时，将所有HVIL接口通过低压线束连到一起，并连到控制器，由控制器进行检测（通常为BMS或VCU）。大致原理如下图所示，控制器判断输出电压V1减去输入电压V2大于一定值，判断为高压回路存在断开或者松动，触发环路互锁故障。


高压环路互锁故障排查思路
1、高压保险是否熔断？2、高压线束连接器或者高压维修开关是否安装？是否松动？3、环路互锁检测（HVIL）接口是否断路、退针或松动？
