AUTOSAR MCAL分析(3)：Crypto Driver

hk4835

目录

1. Crypto Driver概述

2. 认识Crypto Driver Object

2.1 NXP对CDO的实现

2.2 Vector对CDO的实现

2.3 小结

3. Key的概念

4. Job的同\异处理方式

5. 总结

---

1. Crypto Driver概述

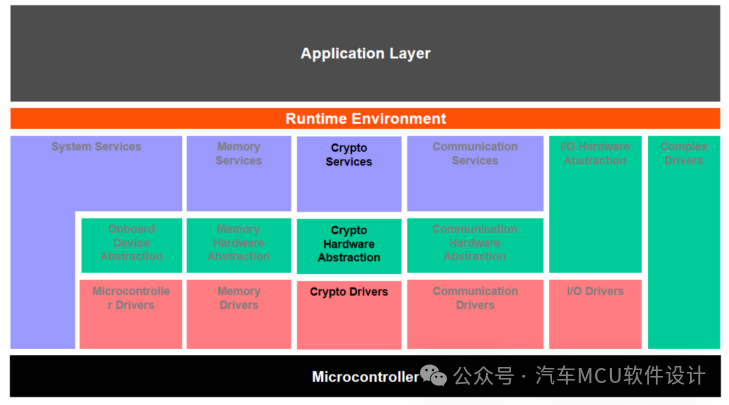

Crypto Driver处在加密栈中的最底层，负责抽象芯片硬件密码功能或者基于软件封装的密码功能等，层级结构如下图所示：

在分析该Driver之前，有几个术语是需要掌握的：

Crypto Driver：指定密码硬件\软件的驱动程序；Crypto Driver Object：一个Driver包含一个或者多个Crypto Driver Object(CDO)，CDO用于提供不同的Crypto Primitive(加密原语)；Crypto Primitive：密码学中原语是一种抽象的说法来描述加密系统的基本功能和操作；在AUTOSAR中，是指在CDO中配置的具体密码算法，例如一个对称CDO中配置了一个MAC生成的原语，该原语对应具体算法为AES128，模式为CMAC；Job：对应CSM中的job，有兴趣可以看看之前的文章AUTOSAR CryptoStack--CSM Job夹带了哪些私货至于Key、KeyType、KeyElement放到后面举例说明，这里先不讲，免得大家迷糊了。

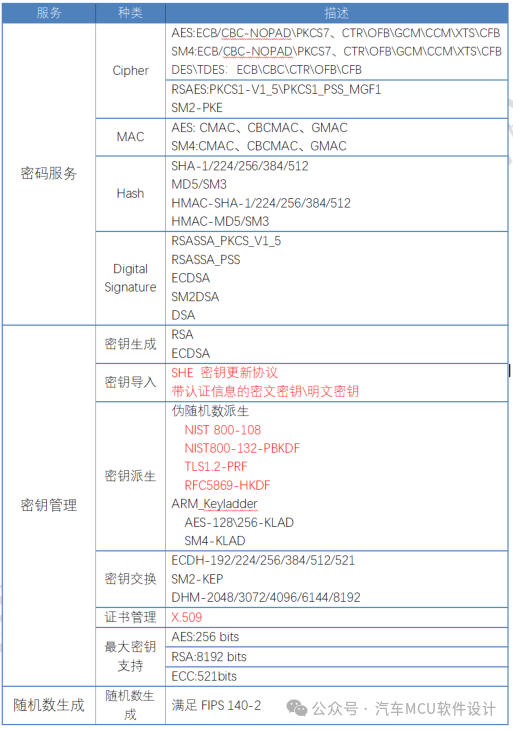

Crypto Driver具体有什么作用呢？从大功能上可以分为两类：密码服务(Cryptographic Primitives)和密钥管理(KeyManagement)。进一步，上述功能可以细分如下表所示：

那么这些服务具体是以什么方式实现的呢？我们进一步来看。2. 认识Crypto Driver Object

Crypto Driver Object(CDO)是Crypto模块中最重要的部件。

因为从CP AUTOSAR代码实现角度来看，一个工程一个Driver最好维护；如果有多个Crypto Driver实例，源码文件命名和API命名就得进行区分，遵循以下规则Crypto_<vi>_<ai>。事实上，大家看Vector或者NXP的相关驱动，通常只有Crypto_<vi>，如：Crypto_30_vHSM \ Crypto_43_HSE，意味着大家心照不宣地均使用了1个Driver，那要实现多个密码服务该怎么办呢？CDO此时站了出来。

1个CryptoDriver包含1个或者多个CDO，一个CDO可以支持多个加密原语，在设计中AUTOSAR提出1个CryptoDriver如果有n个CDO，那么就可以支持n个job的并行操作。因此，不同软件供应商对于CDO的软件实现方式上出现了差异。2.1 NXP对CDO的实现

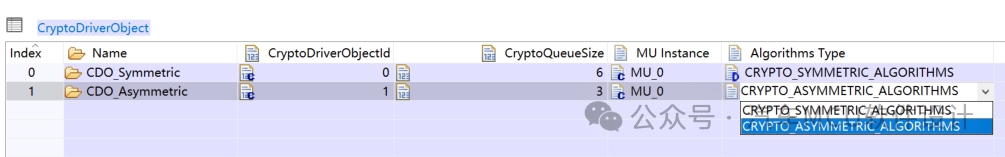

NXP对于CDO的实现是根据密码算法分类，最大可提供2个CDO，分别是symmetric
cryptographic primitives和asymmetric primitives。如下图所示：

在每个CDO下面可以配置限定范围内的密码原语，如下图：

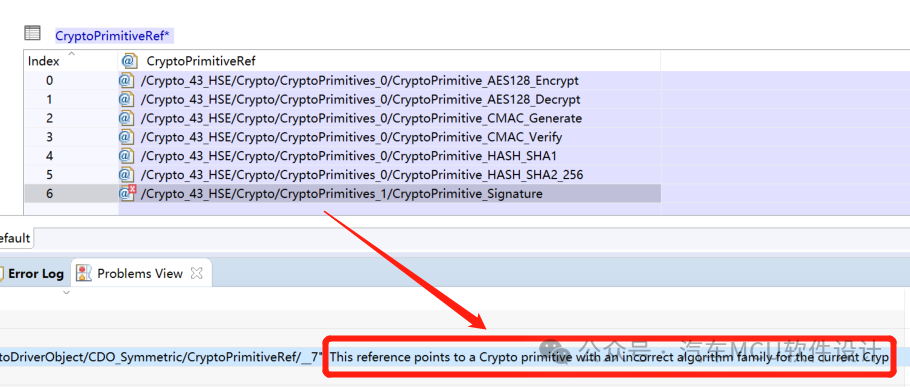

如果我不小心将非对原语关联到对称CDO里，EB也会提示错误，如下：

这种实现方式易于理解，并且配置容易上手。2.2 Vector对CDO的实现

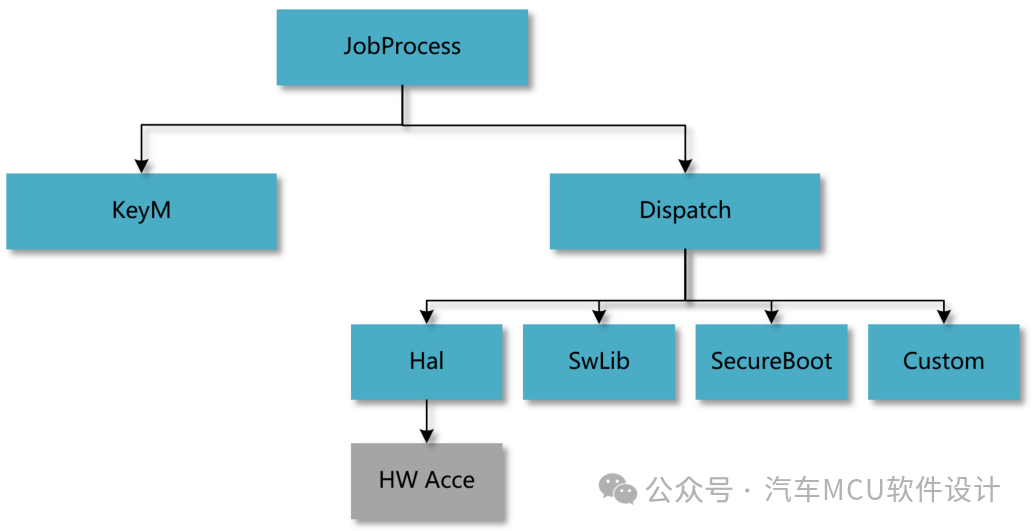

V家的实现方式相对复杂，但是设计初衷是非常棒的，它从安全启动、硬件支持的密码功能、软件自研密码库、密钥管理和用户自定义算法几个维度出发，分别设计了对应的CDO。这种设计理念就能够较为全面覆盖密码算法场景，并且不完全依赖芯片本身，如下图所示：


这种代码框架里，Hal负责调用芯片本身支持的密码硬件加速功能；SwLib负责软件密码自研库，主要是弥补芯片不能cover的密码服务、密钥存储方面；SecureBoot是负责安全启动对Host代码校验；Custom则是用户等自研算法等。2.3 小结

虽然各家对CDO的实现不太一致，但是从理解上是大体相近的。CDO就是用于提供不同加密原语，所以在做工程配置时要搞清楚当前工程CDO的实际角色。3. Key的概念

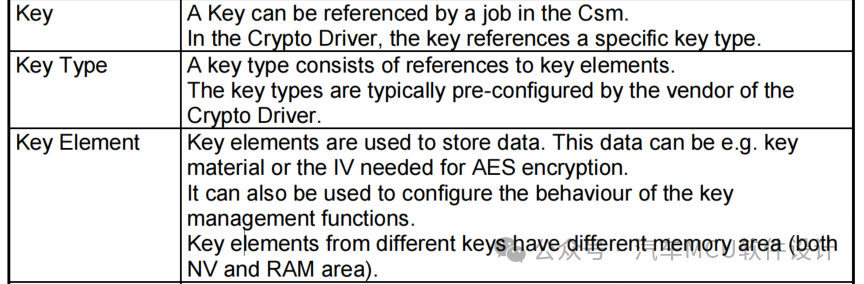

在完成CDO配置后，其实还差一个最重要的东西，那就是Key；因为要做对称、非对称密码算法，密钥是必须的。在Crypto Driver这一层级，提出了Key、KeyType、Key Element的概念，具体解释如下：

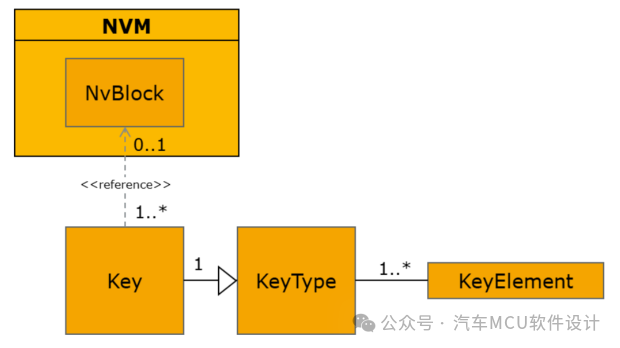

这三者关联关系为Key->KeyType->Key Element；如下图：

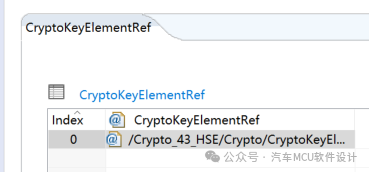

在Driver这一层级，Key只是一个索引，它的使用场景有KeyType决定，如下：


KeyType包含了一系列的KeyElement：

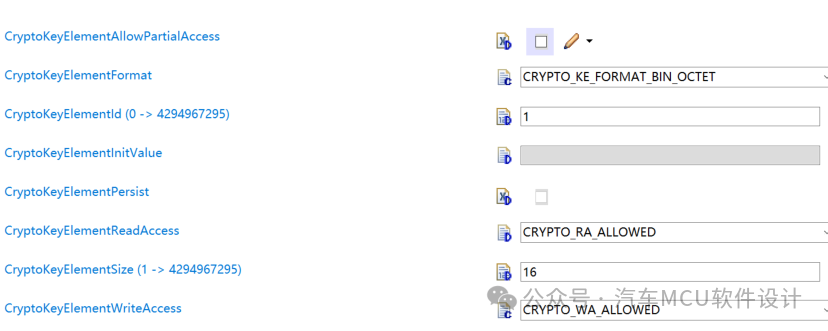

因此在密钥管理体系KeyElement是最重要的，定义了Key的属性：


不过大家在看Vector代码时需要注意，关于密钥属性配置是在单独的vHSM工程里。4.Job的同\异处理方式

在CSM里面定义了Job的处理方式有同步(Synchronous)和异步(Asynchronous)，简单理解就是

同步需要主机等待HSM返回结果，异步是将job发给HSM后，去处理其他任务，HSM可以通过中断通知处理结果，Host也可以周期去轮询处理结果。

5.总结

上文我们简介了CryptoDriver的几个关键概念，该驱动主要实现了同步和异步加密原语的通用接口，支持密钥存储、密钥配置和密钥管理等功能。实际上，在加密栈的软件实现上，每家的想法都不一样，在产品交付上也分白盒和黑盒。白盒对于理解加密栈来说非常有帮助，但是一旦绑定了，就很难再适应其他家了；黑盒对用户来说用起来很简单，提需求，调用API即可。

---
