大家好，我是王浮生不怕生，本文我们介绍Simulink库中重置触发模块S-R Flip-Flop，并基于swtich模块开发重置触发功能。

重置触发常用于一些控制信号的保持与重置。

可能有铁子感觉重置触发在某些情境中，功能上有点类似于滞回，但重置触发常用于处理布尔量。

重置触发通常实现以下逻辑功能：

①当设置端口S为1，重置端口R为0时，Q输出为1；

②在此状态下，当设置端口S由1变为0，重置端口R仍为0时，Q输出为1；

③当重置端口R由0变为1时，Q输出为0；

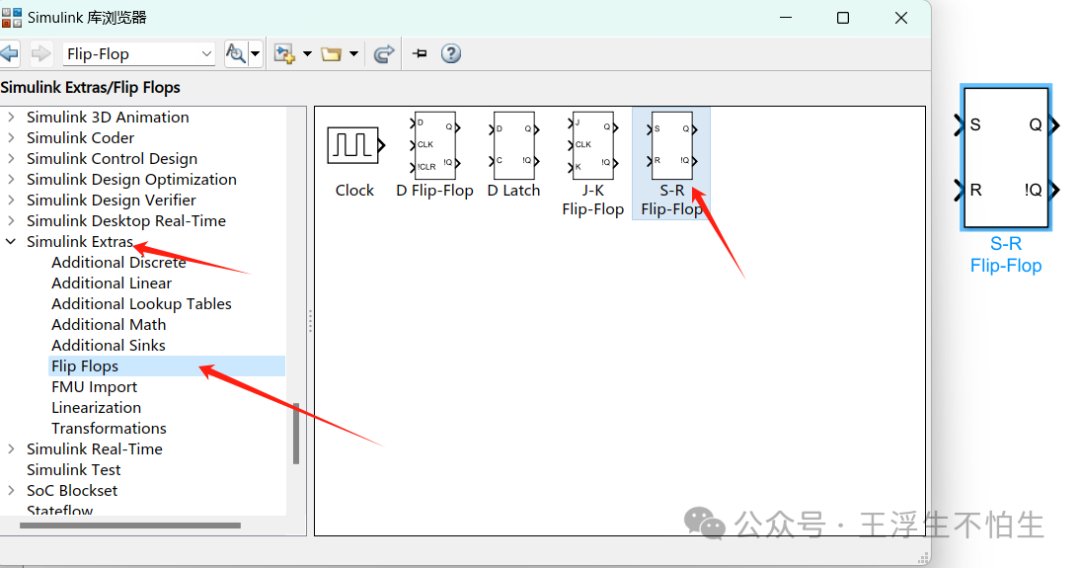

在Simulink Extras库中，使用S-R Flip-Flop模块可以实现重置触发。

S-R Flip-Flop 模块有两个输入，即 S 和 R（S 表示设置，R 表示重置）和两个输出，即 Q 及其反值 !Q。

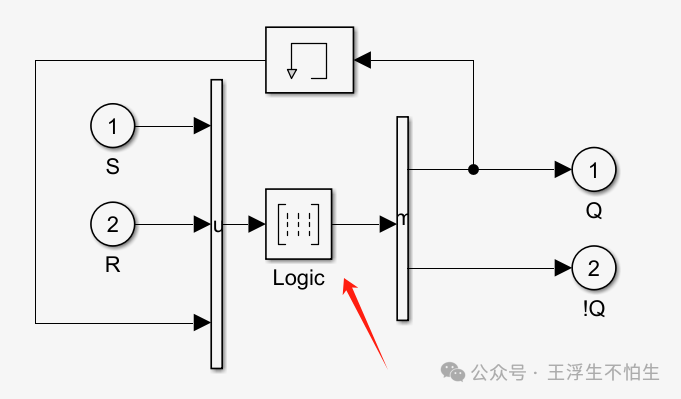

S-R Flip-Flop模块内部逻辑如下，是通过真值表实现的。

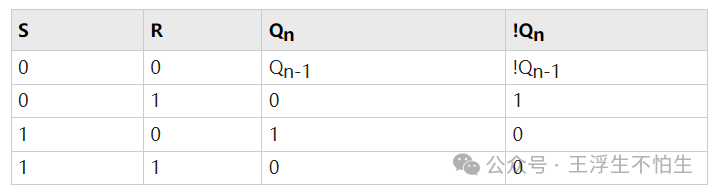

当 S 为 1 且 R 为 0 时，触发器进入设置状态（Qn 为 1）。当 R 为 1 且 S 为 0 时，触发器进入重置状态（Qn 为 0）。当 S 和 R 都为 0 时，触发器停留在先前的状态（Qn 为 Qn-1）。



使用S-R Flip-Flop模块时，应避免出现 R 和 S 都为 1 的状态，在这种状态下，Q 和 !Q 都为 0。

了解了重置触发的处理逻辑，我们可以基于switch模块开发类似的功能。

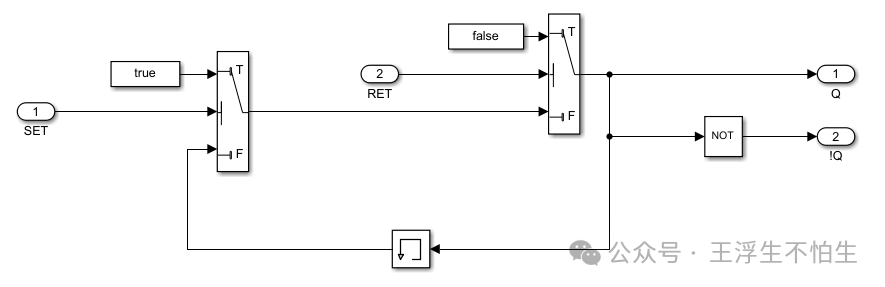

如下图所示：

当RET端口为1时，输出端口Q输出始终为false；

当RET端口为0时，输出端口Q的输出受SET端口控制，当SET端口为1时，输出为true，否则保持上一时刻输出。

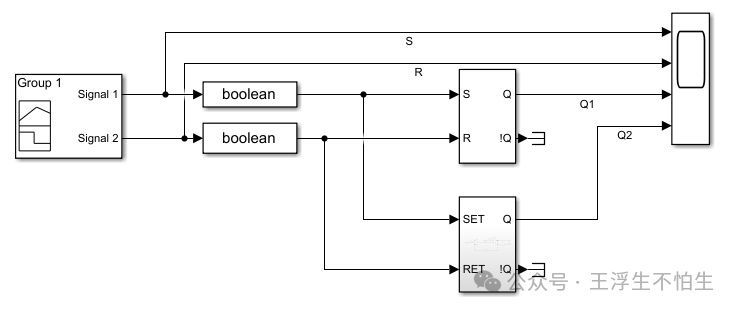

在Simulink中建立以下模型，对上述基于switch模块建立的重置触发功能以及S-R Flip-Flop模块进行逻辑验证。

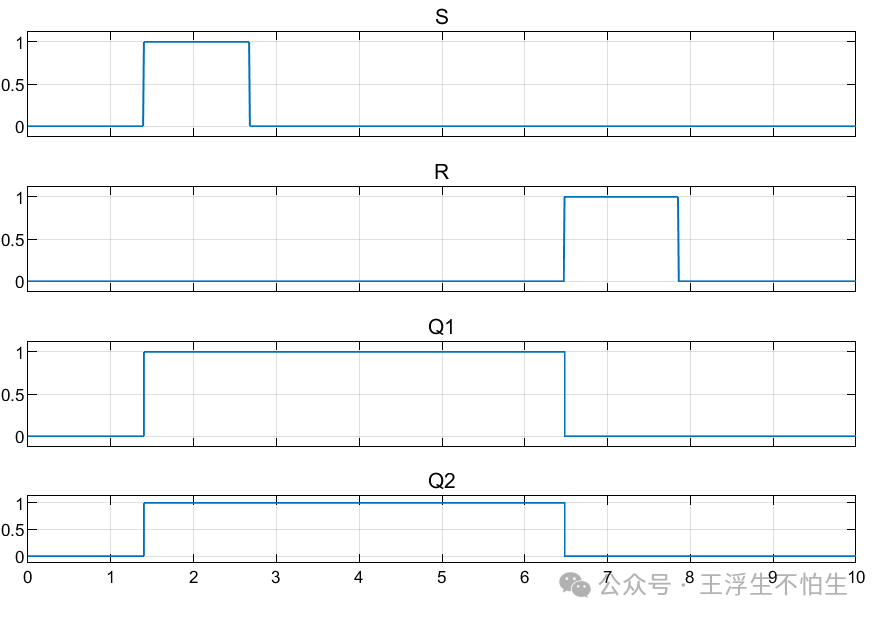

模型输出如下，可以看出，我们基于switch模块建立的重置触发功能与S-R Flip-Flop模块输出完全相同，可以完美替代S-R Flip-Flop模块。



对于一些常用的功能，铁子们可以开发自己的模块库，因为simulink中的一些模块，我们只用到它的部分功能。如果不了解其内部逻辑，当在模型调试出现逻辑错误时，会非常令人头大。

当然，本文的目的旨在提供一种思路，铁子们根据使用需求自行选择，毕竟适合自己的才是最好的。
